Как подключить двухклавишный выключатель и розетку от одного провода

В распределительной сети жилого помещения часто возникает необходимость рационализировать электропроводку, особенно при ограниченном количестве кабелей. Один из типичных вариантов – подключение двухклавишного выключателя и розетки от одного питающего провода. Такое решение позволяет минимизировать штробление стен и количество соединений, сохранив при этом функциональность и безопасность узла.

При использовании одного питающего кабеля (чаще всего трехжильного типа ВВГнг 3×1.5 мм²) важно правильно разделить его на три линии: фаза, ноль и заземление. Фазный провод подается одновременно на розетку и на общий контакт двухклавишного выключателя, откуда дальше идёт на два различных светильника. Нулевой и заземляющий провода направляются напрямую к розетке и светильникам, минуя выключатель.

Ключевой момент – грамотная организация распределительной коробки. Все соединения должны выполняться с использованием клемм типа WAGO или пайкой с последующей изоляцией термоусадкой. Категорически недопустимы скрутки без дополнительной защиты. Важно учитывать, что токовая нагрузка на линию возрастает при одновременной работе розетки и светильников, поэтому автоматический выключатель в щитке должен быть рассчитан на 16 А.

Дополнительно рекомендуется использовать УЗО номиналом 30 мА для защиты от утечек. При отсутствии заземляющего проводника в старом жилом фонде подключение розетки требует особой осторожности: допускается использование УЗО, но строго запрещается объединять ноль и заземление. Нарушение этого правила создает опасность поражения электрическим током.

Выбор правильного кабеля для подключения выключателя и розетки

Для совместного подключения двухклавишного выключателя и розетки от одного питающего провода требуется кабель, способный безопасно выдерживать нагрузку и обеспечить надёжность соединений.

• Используйте медный кабель – алюминиевые проводники не допускаются в современных электропроводках из-за высокой хрупкости и сопротивления.
• Минимальное сечение жил – 1,5 мм² для линий освещения и 2,5 мм² для розеточных групп. Так как розетка и выключатель работают совместно, применяйте кабель сечением 2,5 мм².
• Рекомендуемый тип – ВВГнг-LS или NYM. Эти кабели имеют надёжную изоляцию, устойчивую к механическим повреждениям и не распространяют горение.
• Количество жил – не менее трёх:
  • Фаза (L) – питание розетки и выключателя;
  • Ноль (N) – общий для розетки и светильников;
  • Земля (PE) – обязательна для розетки, подключение к выключателю не требуется, но жила всё равно должна быть в составе кабеля.
• Для прокладки между распределительной коробкой, выключателем и розеткой – используйте кабель 3х2.5 мм². Для подключения выключателя к светильникам – кабель 2х1.5 мм² (если есть возможность провести отдельную линию).

Не допускается соединение кабелей разных сечений или типов без использования распределительных коробок и клеммных соединителей, обеспечивающих надёжный контакт. Все соединения должны размещаться в доступных для обслуживания местах.

Подготовка проводов и инструментов для монтажа

Кабель: используется трехжильный медный провод сечением не менее 1,5 мм² для освещения и 2,5 мм² для розетки. Жилы: фаза (L), ноль (N), заземление (PE). Рекомендуется кабель марки ВВГнг-LS или NYM.

Инструменты: необходимы: бокорезы, нож для снятия изоляции (с ограничителем глубины реза), плоская и крестовая отвертки, индикаторная отвертка (неодимовый магнит не подходит), уровень, мультиметр для проверки напряжения, перфоратор с коронкой Ø68 мм (если монтируется новая подрозеточная коробка), маркер для маркировки жил.

Подрозеточные и распределительные коробки: должны быть установлены заранее. Глубина подрозетника не менее 45 мм, с возможностью подключения розетки и выключателя в одном блоке. Коробка для распределения – минимум Ø100 мм.

Подготовка проводов: каждый конец зачищается от внешней оболочки на 10–12 см. Жилы очищаются от изоляции на 10–12 мм. Концы скручиваются или опрессовываются гильзами. При использовании клемм (WAGO или аналогичных) – жила не лудится. Не допускается повреждение медных жил при зачистке.

Проверка перед подключением: все жилы прозваниваются мультиметром на целостность. Отдельно проверяется отсутствие коротких замыканий между жилами. При питании от вводного автомата – напряжение между L и N должно составлять 220–230 В.

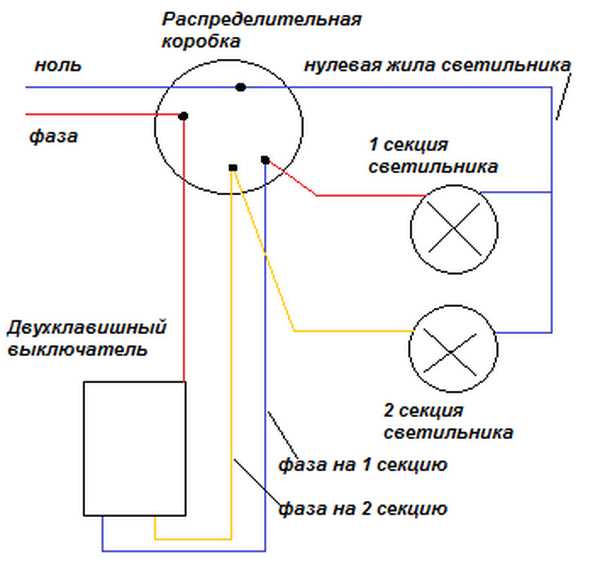

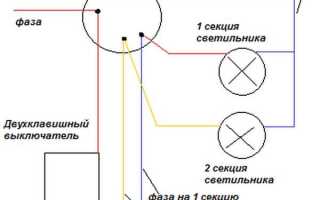

Схема подключения двухклавишного выключателя и розетки от одного провода

Для подключения двухклавишного выключателя и розетки от одного питающего провода используется следующая схема:

От вводного автомата в распределительной коробке разводится фазный и нулевой провод. Фаза подается на общий контакт выключателя и на контакт розетки. Ноль напрямую подключается к розетке и к осветительным приборам через распределительную коробку.

С выключателя выходят два провода: каждый идет к своей группе осветительных приборов (например, люстра с двумя группами ламп). Эти провода подключаются к соответствующим клеммам осветительных устройств. Нулевой провод от распределительной коробки также подключается к каждому светильнику.

Рекомендации:

1. Используйте медный кабель с сечением не менее 2,5 мм² для линии, питающей розетку, и 1,5 мм² для линий, идущих на освещение.

2. Обязательно используйте распределительную коробку для всех соединений, чтобы обеспечить удобный доступ для обслуживания.

3. Все соединения выполняйте через клеммные зажимы или пайку с изоляцией термоусадочной трубкой – скрутки недопустимы.

4. Фазный провод всегда должен подаваться на выключатель, а не на светильник напрямую.

5. Проверьте схему мультиметром до подачи напряжения: отсутствие коротких замыканий и правильность подключения – обязательны.

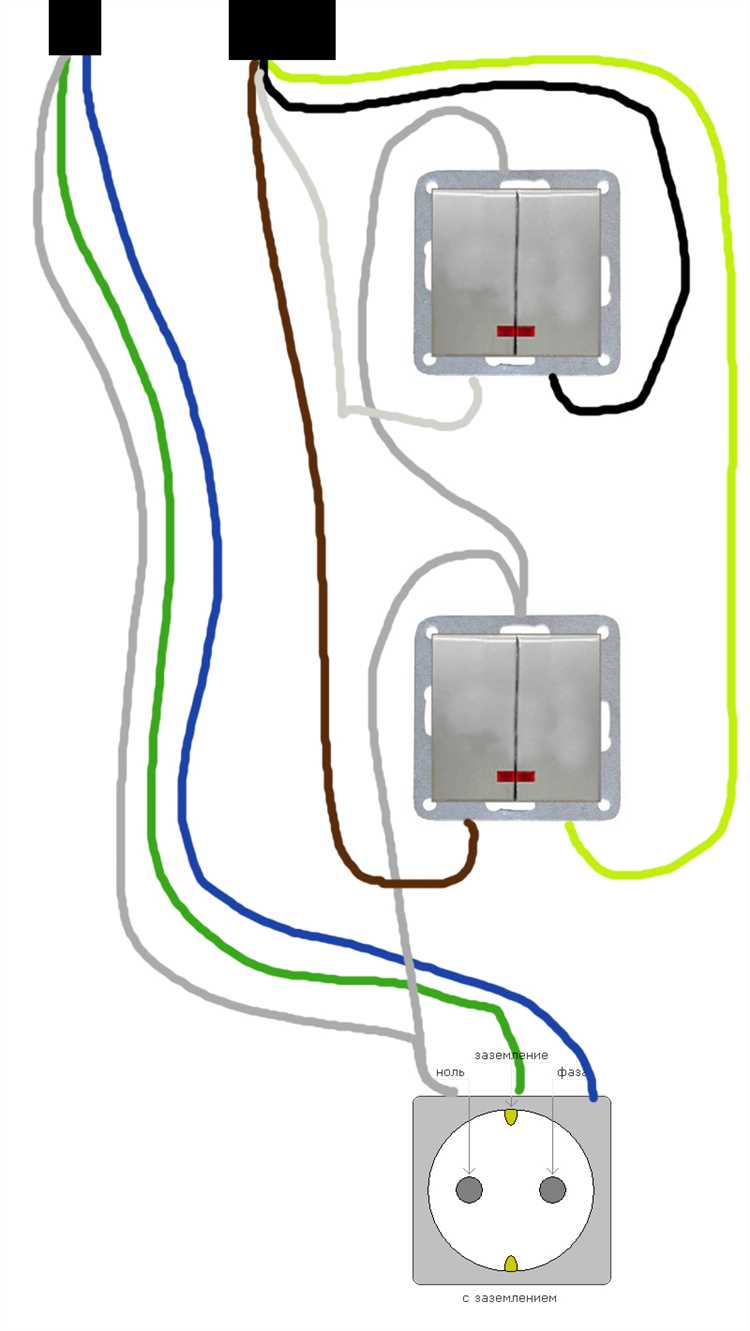

Подключение фазы к двухклавишному выключателю и розетке

Фазный провод от распределительной коробки первым подключается к контакту розетки. С розетки выполняется перемычка на общий входной контакт двухклавишного выключателя. Используется провод сечением не менее 1,5 мм² – для розеток допустимо 2,5 мм², но перемычка на выключатель может быть выполнена тем же сечением.

Розетка должна быть заземлена, если в доме предусмотрено заземление. Ноль и земля подключаются напрямую от распределительной коробки к розетке, фаза – сквозная, с отводом на выключатель. Нельзя подключать фазу отдельно к выключателю и отдельно к розетке – создаётся риск образования разности потенциалов при обрыве нуля.

Фазный провод на выключателе подключается к центральному (входному) контакту. От двух выходных контактов выключателя провода идут к осветительным приборам. Цветовая маркировка обязательна: фаза – коричневый или чёрный, ноль – синий, заземление – жёлто-зелёный. Запрещается использовать ноль в качестве фазы или перемычек.

Все соединения в коробке выполняются при выключенном питании. Для соединения проводов допускается использовать клеммы WAGO, пайку или скрутку с последующей изоляцией. Монтаж выполняется в соответствии с ПУЭ и с обязательной проверкой отсутствия напряжения индикатором перед началом работ.

Соединение нулевого провода с розеткой и выключателем

Нулевой провод (N) в схеме с двухклавишным выключателем и розеткой должен быть подключён напрямую к розетке и светильникам, минуя выключатель. Это критично для правильной работы осветительных приборов и безопасности эксплуатации.

Для начала от распределительной коробки прокладывается нулевой провод до контакта розетки. Обычно используется синий проводник. Подключение выполняется к левому контакту розетки (если смотреть спереди), но точную сторону определяет маркировка на корпусе.

От того же нулевого провода прокладывается параллельный отвод к распределительной коробке, откуда он соединяется с нулевыми проводами обоих светильников. Никаких соединений с выключателем быть не должно – он коммутирует только фазу.

Пример соединения:

Соединения выполняются с использованием клеммных зажимов или пайки с изоляцией. Скрутки без фиксации запрещены. Диаметр провода – не менее 1,5 мм² для освещения и 2,5 мм² для розетки.

Правила заземления при совместном подключении выключателя и розетки

При подключении розетки и двухклавишного выключателя от одного питающего кабеля необходимо строго соблюдать требования ПУЭ к заземляющим соединениям. Заземляющий проводник (PE) должен быть подключён только к розетке. Подключение заземления к корпусу выключателя запрещено, если в его конструкции не предусмотрен контакт для PE-проводника, что характерно для большинства пластиковых моделей.

Используется кабель с тремя жилами: фаза (L), ноль (N) и заземление (PE). PE подключается напрямую к заземляющему контакту розетки, без каких-либо разветвлений через выключатель. При необходимости ответвления используйте клеммники WAGO с маркировкой PE или специальные заземляющие шины.

Недопустимо использовать заземляющий проводник в качестве нуля или фазы. Для разводки к выключателю прокладываются отдельные жилы фазы: одна – на вход, две – от выхода на управляющие линии (например, на лампы). Ноль и PE к выключателю не подключаются. Нарушение этого правила создаёт риск поражения электрическим током и неисправностей оборудования.

Все соединения заземляющих проводников должны быть доступны для инспекции и надёжно зафиксированы. Использование скруток запрещено. Допускаются клеммы, пресс-муфты или пайка с последующей изоляцией термоусадочной трубкой.

Проверка целостности заземляющей цепи обязательна до ввода схемы в эксплуатацию. Для этого используется омметр: сопротивление между заземляющим контактом розетки и заземляющей шиной щита не должно превышать 4 Ом в жилых зданиях с системой TN-C-S.

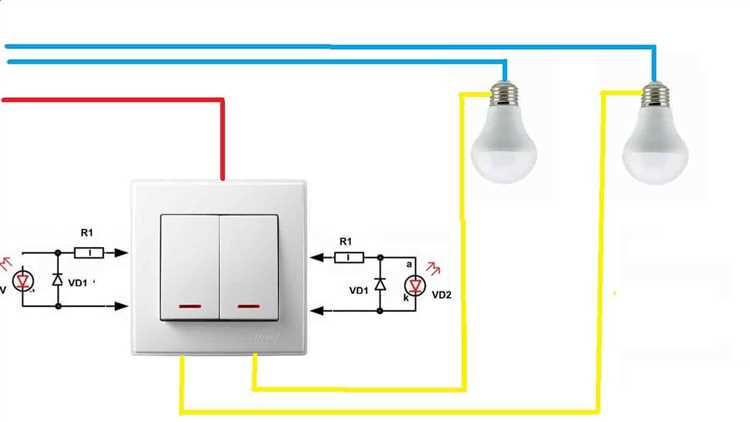

Проверка правильности подключения с помощью тестера

Перед проверкой обесточьте линию, отключив автоматический выключатель. Убедитесь в отсутствии напряжения, приложив щупы тестера к контактам розетки – значение должно быть 0 В.

Для проверки фазы подключите питание и установите тестер в режим измерения переменного напряжения. Один щуп удерживайте на контакте «фазы» розетки, второй – на «нуле». Напряжение должно быть в пределах 220–230 В. При его отсутствии – проверьте, не перепутаны ли фаза и ноль.

Проверьте выключатель: при выключенном положении напряжение на обоих контактах выключателя должно отсутствовать. Включите одну клавишу – напряжение должно появиться только на одном выходе. То же проделайте со второй клавишей. Появление напряжения сразу на двух выходах свидетельствует о коротком замыкании или ошибке в схеме.

Проверьте целостность проводов между выключателем и нагрузкой (светильником). Установите тестер в режим прозвонки. Один щуп подключите к выходу выключателя, второй – к клемме светильника. Сигнал прозвонки должен появляться только при нажатой соответствующей клавише.

Убедитесь в наличии заземления. Один щуп тестера установите на контакт «земли» в розетке, второй – на металлический корпус прибора, подключённого к той же розетке. Сопротивление должно быть минимальным. При его отсутствии необходимо проверить подключение защитного проводника.

Частые ошибки при подключении и способы их устранения

• Объединение нуля и земли

  Некоторые ошибочно соединяют нулевой и защитный провод (PEN) на розетке или в распределительной коробке. Это создаёт угрозу поражения электрическим током при обрыве нуля. Всегда прокладывайте отдельные линии для N и PE, соблюдая цветовую маркировку: синий – нейтраль, жёлто-зелёный – земля.

• Неправильное подключение клавиш выключателя

  Распространённая ошибка – подача фазы на контакты, идущие к нагрузке (светильникам), а не на общий вход выключателя. В результате светильники могут оставаться под напряжением даже в выключенном состоянии. Фазу всегда подводите на общий контакт, а отходящие – к светильникам.

• Параллельное подключение розетки без учёта нагрузки

  Подключение розетки к той же линии, что и выключатель, без расчёта нагрузки может привести к перегреву проводки. Допустимый ток для кабеля сечением 1.5 мм² – до 16 А. Если розетка будет использоваться для мощных приборов, провод должен быть не менее 2.5 мм², с отдельной защитой (автомат на 16–25 А).

• Отсутствие клеммников и скрутки «на скручивание»

  Скрутки без пайки или использования клемм – ненадёжны. Они окисляются, греются, вызывают искрение. Используйте WAGO, клеммные колодки или пайку с термоусадкой для долговечных соединений.

• Ошибки в схеме заземления

  Подключение заземляющего проводника к корпусу выключателя недопустимо. Заземление должно идти только к розетке. Металлические элементы выключателя не требуют заземления – это может привести к короткому замыканию при замене или обслуживании.

• Отсутствие автомата или УЗО

  Многие подключают схему напрямую от распределительной коробки без установки защитного автомата. Это опасно. На каждую группу (освещение, розетки) должен быть свой автомат номиналом не выше допустимого для провода. Для розеточной линии целесообразно также установить УЗО на 30 мА.

Вопрос-ответ:

Как правильно подключить двухклавишный выключатель и розетку, используя один провод?

Для подключения двухклавишного выключателя и розетки от одного провода нужно сначала определить фазный и нулевой провод. Обычно к розетке подключается нулевой провод и один из фазных. Двухклавишный выключатель подключается к фазному проводу, который разделяется на две линии для управления двумя потребителями света. Важно обеспечить правильное разделение фазного провода на два выхода выключателя, а нулевой провод подключить напрямую к розетке и нагрузке. Такой способ позволяет экономить количество проводов и при этом сохранить функциональность устройств.

Какие меры безопасности нужно соблюдать при подключении двухклавишного выключателя и розетки от одного провода?

При выполнении такого подключения необходимо полностью отключить питание на щитке, чтобы исключить риск поражения электрическим током. Следует использовать только исправные инструменты и материалы, а также соблюдать правила монтажа электрических устройств. Особое внимание стоит уделить правильному заземлению розетки и надежности соединений, чтобы избежать перегрева и короткого замыкания. Рекомендуется проверять схему с помощью тестера перед окончательным закреплением проводов. Если есть сомнения в своих знаниях, лучше обратиться к специалисту.
