Использование туристической газовой плитки на выездах требует грамотного подключения баллона, чтобы обеспечить безопасность и эффективность приготовления пищи. Основная задача – правильно выбрать тип баллона и подходящий переходник, соответствующий разъёму плиты. Наиболее распространённые типы – цанговые баллоны 220 г, резьбовые баллоны стандарта EN417 и большие пропановые баллоны на 5 или 12 литров.
Если плитка рассчитана на цанговый баллон, достаточно вставить его в отсек и зафиксировать с лёгким нажатием. В случае с резьбовыми моделями необходимо надёжно закрутить баллон по часовой стрелке, контролируя плотность соединения. При подключении к большому баллону требуется редуктор с переходником и шлангом высокого давления. Используется стандартный редуктор на 30 или 50 мбар, в зависимости от требований плиты.
Перед подключением обязательно проверяйте целостность уплотнительных колец и отсутствие механических повреждений на резьбе и клапанах. Все соединения затягиваются вручную, без применения инструментов, чтобы избежать повреждения фитингов. После подключения следует нанести мыльный раствор на соединения и убедиться в отсутствии утечки газа – наличие пузырей укажет на проблему.
Запрещено использовать плитку в закрытом помещении без вентиляции, а также хранить подключённый баллон вблизи источников тепла. Правильное подключение – ключ к безопасному использованию туристической плитки в любых условиях, от кемпинга до полевого лагеря.
Выбор подходящего типа газового баллона для туристической плитки
Перед подключением баллона к плитке необходимо определить, какой тип емкости совместим с используемой моделью. Туристические плитки обычно работают с двумя основными типами баллонов: цанговыми и резьбовыми.
Цанговые баллоны (тип 220 г, форм-фактор MSF-1a) – одноразовые, лёгкие и дешёвые. Подходят для краткосрочных поездок, где важна компактность. Совместимы только с плитками, оснащёнными соответствующим цанговым разъёмом. Не предназначены для повторного подключения, так как после снятия теряют герметичность.
Резьбовые баллоны (стандарт EN 417) отличаются более надёжным соединением и возможностью многократного подключения. Объёмы варьируются от 230 до 450 граммов газа. Подходят для длительных выездов, особенно при пониженных температурах, поскольку обеспечивают стабильное давление. Совместимость с плиткой требует наличия резьбового адаптера.
Если плитка оснащена встроенным штуцером для подключения через шланг, используют баллоны бытового типа (5 или 12 литров) с вентилем. В этом случае необходим редуктор низкого давления (обычно 30–50 мбар) и надёжный шланг с хомутами. Такие баллоны актуальны при стационарной установке в кемпинге.
Выбор зависит от условий эксплуатации: для походов – компактный цанговый; для холодной погоды – резьбовой; для длительного использования на базе – большой стальной баллон с редуктором. Перед покупкой проверьте соответствие резьбы или типа крепления требованиям вашей плитки.
Совместимость резьбы баллона и плитки: как проверить перед покупкой
Перед покупкой туристической плитки и газового баллона необходимо убедиться в совпадении типа резьбы. Наиболее распространённые стандарты: цанговый (нажимной), резьбовой (epi-gas, 7/16″) и колющий (pierce).
Если плитка рассчитана на цанговый баллон, она оснащена гнездом с защёлкой. Такой баллон вставляется горизонтально и фиксируется поворотом рычага. Резьбовой тип требует вкручивания баллона в штуцер с резьбой – обратите внимание на диаметр и шаг резьбы: стандарт – 7/16″ x 28 UNEF.
Чтобы исключить ошибку, проверьте маркировку на корпусе плитки и баллона. Производители указывают совместимые стандарты: надписи «Butane Gas Canister EN417», «Threaded Valve 7/16″» или «Bayonet Type» помогут определить нужный формат.
Не полагайтесь на внешний вид соединений – даже схожие элементы могут отличаться по посадочным размерам. Если есть сомнения, возьмите плитку с собой в магазин и попробуйте подключить баллон на месте, без прокалывания клапана.
Избегайте переходников неизвестного происхождения – они могут нарушать герметичность и привести к утечке газа. Лучше сразу подобрать плитку и баллон, выпускаемые в одной стране и под один стандарт.

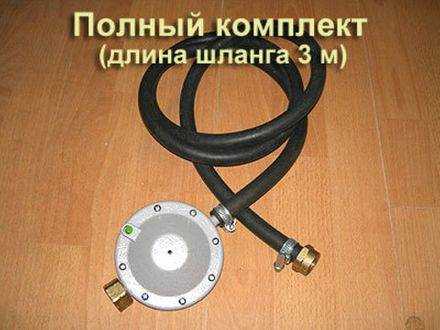

Необходимые переходники и шланги для подключения
Для подключения туристической плитки к стандартному газовому баллону необходим комплект из переходника и газового шланга, соответствующего типу баллона и разъёму плитки. Стандартные туристические плитки чаще всего рассчитаны на цанговые баллоны, тогда как классические пропановые баллоны имеют вентиль типа ВБ-2 (пол-дюйма левая резьба, G12).
Для соединения потребуется:
- Редуктор-баллонный переходник с выходом под шланг (например, тип 1/2″ G LH мама — шланг 9 мм). Он обеспечивает стабильное давление и совместим с большинством бытовых плиток.
- Газовый шланг армированный, термостойкий, внутренним диаметром 9 мм. Длина подбирается в зависимости от условий установки, оптимально – 1,5–2 метра. Обязательно наличие маркировки на шланге: рабочее давление не менее 20 бар, температурный диапазон от -30°C до +60°C.
- Хомуты червячного типа из нержавеющей стали для герметичного соединения шланга с фитингами – не менее двух штук.
- Переходник с цангового баллона на шланг (если используется плитка только под цанговые баллоны) – например, адаптер тип KLF или аналогичный, с выходом под шланг 9 мм.
Запрещено использовать шланги без заводской маркировки, а также комбинировать металлические трубки и самодельные переходники. При подключении плитки всегда проверяйте герметичность соединений мыльным раствором и избегайте изломов шланга.
Пошаговая инструкция по подключению баллона к плитке
1. Убедитесь, что вентиль на газовом баллоне полностью закрыт. Осмотрите баллон на наличие повреждений, ржавчины, утечек. Используйте только сертифицированный баллон с актуальным сроком эксплуатации.
2. Установите плитку на ровную, устойчивую поверхность вдали от открытого огня, веток и воспламеняющихся предметов. Расстояние до стенки палатки или других объектов – не менее 1 метра.
3. Возьмите шланг с редуктором. Один конец шланга соедините с плиткой, плотно закрутив резьбовое соединение вручную. Применение инструментов допустимо только при наличии соответствующего штуцера – без усилия, чтобы не повредить резьбу.
4. Другой конец шланга присоедините к вентилю баллона. Если используется цанговый баллон, вставьте его в гнездо до характерного щелчка и проверните по направлению, указанному на плитке. Для резьбового – закрутите по часовой стрелке до упора, но без перетяжки.
5. Убедитесь в герметичности соединений. Откройте вентиль баллона на четверть оборота и нанесите мыльный раствор на стыки. Пузырьки укажут на утечку. При их появлении немедленно перекройте вентиль и устраните проблему.
6. После проверки полностью откройте вентиль баллона. Включите плитку в соответствии с инструкцией: нажмите кнопку подачи газа и подожгите конфорку пьезоэлементом или спичкой, если конструкция не предусматривает автоматический розжиг.
7. Следите за стабильностью пламени. Синий ровный огонь – признак нормальной работы. Если пламя коптит или дрожит, выключите плитку и проверьте подключение.
Проверка герметичности соединений после подключения
Сразу после подключения газового баллона к туристической плитке необходимо провести проверку герметичности всех соединений. Это критически важный этап, особенно при использовании резьбовых переходников или гибких шлангов. Даже незначительная утечка газа может привести к воспламенению или отравлению.
Для проверки понадобится мыльный раствор: в 200 мл воды добавляют 1–2 чайные ложки жидкого мыла или средства для мытья посуды. Смесь тщательно перемешивается до образования пены. Средство наносят на резьбовые соединения, места крепления шланга и уплотнительные кольца.
После нанесения раствора необходимо открыть вентиль баллона на четверть оборота. Если на обработанных участках появляются пузырьки, это свидетельствует об утечке. В таком случае баллон немедленно перекрывается, соединения осматриваются, уплотнительные элементы заменяются, резьбы очищаются и повторно затягиваются с умеренным усилием – без перекручивания.
Нельзя использовать зажигалку или спички для обнаружения утечек – это создаёт риск взрыва. Проверку рекомендуется проводить на открытом воздухе при отсутствии ветра. Если после повторной сборки мыльный раствор снова показывает утечку, плитку использовать запрещено до устранения проблемы.
Меры безопасности при использовании газовой плитки на баллоне
Подключение газового баллона к туристической плитке требует строго соблюдения технических правил для предотвращения аварий и отравлений. Следуйте рекомендациям:
- Перед подключением осмотрите резьбовые соединения и прокладки – они должны быть без повреждений и деформаций.
- Используйте только сертифицированные редукторы и переходники, подходящие по типу и давлению газа.
- Не подключайте плитку к баллону, если слышен запах газа – это признак утечки.
- Проверяйте герметичность соединений с помощью мыльного раствора – появление пузырей укажет на протечку.
- Открывайте вентиль баллона медленно, чтобы избежать резкого выброса газа и возможного пожара.
- Плитку используйте только на ровной и устойчивой поверхности, вдали от легковоспламеняющихся материалов.
- Не оставляйте включенную плитку без присмотра, особенно в закрытых помещениях.
- Обеспечьте хорошую вентиляцию, чтобы предотвратить накопление газа и избежать отравления угарным газом.
- Регулярно проверяйте целостность шланга и заменяйте его при появлении трещин или жесткости.
- Не модифицируйте оборудование и не используйте самодельные переходники.
Соблюдение этих мер позволит избежать аварий и обеспечит безопасную эксплуатацию газовой плитки на баллоне в полевых условиях.
Хранение и транспортировка газового баллона в туристических условиях
Газовые баллоны для туристических плиток необходимо хранить в вертикальном положении, чтобы предотвратить утечку жидкости и сохранить давление внутри. Температура хранения должна быть в диапазоне от -20°C до +50°C, избегая прямого солнечного воздействия и источников открытого огня.
Для транспортировки рекомендуется использовать жёсткий или армированный чехол, обеспечивающий защиту от механических повреждений и предотвращающий случайное открытие клапана. Баллон следует закреплять так, чтобы он не перемещался и не ударялся о твёрдые предметы.
Запрещается хранить и перевозить баллоны в закрытых салонах автомобилей без вентиляции – пары газа могут скапливаться и создавать опасность взрыва. Лучше всего размещать баллон в багажном отделении или на открытом воздухе с надёжной фиксацией.
Перед длительной транспортировкой нужно проверить целостность резьбы и клапана, а также убедиться в отсутствии запаха газа. Если обнаружены повреждения или дефекты, баллон нельзя использовать.
При хранении баллонов в условиях влажности или низких температур важно избегать образования конденсата и инея на корпусе, что может привести к коррозии и ухудшению герметичности.
Вопрос-ответ:
Как правильно соединить газовый баллон с туристической плиткой, чтобы избежать утечек?
Для надежного подключения газового баллона к туристической плитке нужно использовать соответствующий переходник или штуцер, подходящий к типу резьбы на баллоне и плитке. Перед соединением важно проверить резьбу на наличие повреждений и загрязнений. Накрутите баллон аккуратно, не прикладывая чрезмерных усилий, чтобы не сорвать резьбу. После сборки обязательно протестируйте соединение на герметичность: нанесите мыльный раствор на стык и посмотрите, появляются ли пузыри. Если есть утечка, соединение нужно разобрать и проверить правильность установки или заменить уплотнительное кольцо.
Можно ли использовать обычный бытовой газовый баллон с туристической плиткой?
Обычно туристические плитки рассчитаны на работу с компактными туристическими баллонами, которые отличаются по размеру и типу клапана от бытовых газовых баллонов. Использование стандартного бытового баллона без специального адаптера или регулятора может быть небезопасным и привести к неисправности оборудования. Рекомендуется приобретать баллоны, специально предназначенные для туристических плиток, либо использовать переходники, которые прошли проверку и сертификацию.
Как проверить, что газовый баллон правильно подключен к туристической плитке и можно безопасно включать плитку?
После подключения баллона необходимо открыть вентиль и внимательно прослушать место соединения на наличие шипящих звуков, указывающих на утечку. Также можно обработать соединение мыльным раствором: появление пузырьков будет свидетельствовать о негерметичности. Если все в порядке, включайте плитку и следите за стабильностью пламени. Пламя должно быть ровным, синего цвета, без желтых или оранжевых пятен. Если пламя нестабильно или слышны посторонние звуки, лучше выключить плитку и проверить соединения.
Какой вид газового баллона лучше выбрать для использования с туристической плиткой в условиях дикой природы?
Для выездов на природу чаще всего выбирают небольшие баллоны объемом от 230 до 450 грамм, так как они легкие, компактные и удобные для транспортировки. Лучше отдавать предпочтение баллонам с пропаном или пропан-бутановой смесью, поскольку они обеспечивают стабильное пламя даже при низких температурах. При выборе обратите внимание на производителя и срок годности баллона, а также на совместимость клапана с вашей плиткой.
Какие меры безопасности нужно соблюдать при подключении и использовании газового баллона с туристической плиткой?
При работе с газовым баллоном обязательно следует устанавливать плитку на ровную поверхность, подальше от легковоспламеняющихся материалов. Никогда не подключайте баллон при включенной плитке. Следите за тем, чтобы соединения были герметичны и не протекали. Храните баллон в прохладном, защищенном от прямых солнечных лучей месте. Не допускайте механических повреждений баллона. После использования полностью перекрывайте вентиль и давайте плитке остыть перед разборкой.
Как правильно выбрать шланг для подключения газового баллона к туристической плитке?
Для подключения газового баллона к туристической плитке важно подобрать шланг, который соответствует типу газа и давлению в системе. Обычно используют резиновые или металлические шланги, устойчивые к воздействию газа и температурным перепадам. Диаметр шланга должен совпадать с патрубками на баллоне и плитке, чтобы обеспечить плотное соединение без утечек. Перед использованием нужно проверить шланг на наличие трещин и повреждений. Если планируете длительное использование или высокие нагрузки, лучше выбрать шланг с дополнительной защитой или армированием.
Какие меры безопасности нужно соблюдать при подключении газового баллона к туристической плитке?
При работе с газовым баллоном и туристической плиткой обязательно соблюдайте несколько правил безопасности. Во-первых, подключение должно происходить на открытом воздухе или в хорошо проветриваемом помещении. Перед соединением убедитесь, что вентиль баллона закрыт. После подключения и перед розжигом следует проверить соединения на герметичность с помощью мыльного раствора — появление пузырьков укажет на утечку. Никогда не используйте плитку рядом с легковоспламеняющимися материалами. Храните баллон в вертикальном положении и избегайте его нагрева. Если почувствовали запах газа, немедленно перекройте вентиль и проветрите место установки.
