Интеграция газового котла в архитектуру умного дома требует точного понимания принципов автоматизации отопительных систем и совместимости оборудования. Большинство современных котлов поддерживают протоколы удалённого управления, однако для полноценной интеграции необходим шлюз или контроллер, способный считывать и передавать параметры работы котла в центральную систему управления.
Наиболее универсальным решением считается использование модуля OpenTherm. Этот двухпроводной интерфейс позволяет точно регулировать температуру подачи, контролировать модуляцию горелки и получать телеметрию без дополнительных датчиков. Подключение осуществляется через специализированный OpenTherm-шлюз (например, OTGW или интегрированные модули в контроллерах Home Assistant), который конвертирует сигналы котла в команды, совместимые с платформами автоматизации.
Важно учитывать модель котла: не все производители реализуют полноценную поддержку OpenTherm. В таких случаях альтернативой служит эмуляция управления через сухие контакты (релейное включение/отключение) и внешний температурный датчик. Такой метод лишён точности, но подходит для базовых сценариев – например, ночного снижения температуры или включения при возвращении домой.
Для реализации сценариев «умной» регулировки на основе погодных данных, расписаний или присутствия пользователей, котёл должен быть подключён к центральному контроллеру (например, на базе Home Assistant, MajorDoMo или Domoticz). Этот контроллер связывается с термостатами, датчиками температуры, окна и движения, формируя адаптивную систему отопления с возможностью предиктивной логики.
Безопасность подключения критически важна. Запрещено вмешательство в электронную часть котла без разрешения производителя. Все подключения к внутренним шинам управления следует выполнять через гальванически развязанные интерфейсы. Нарушение изоляции или неправильная коммутация может привести к выходу из строя платы управления или даже созданию пожароопасной ситуации.

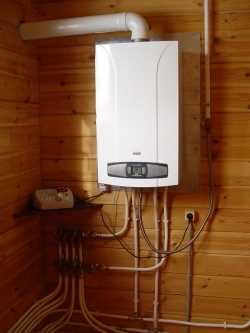

Выбор совместимого газового котла с поддержкой удаленного управления
При выборе газового котла для интеграции в систему умного дома необходимо убедиться в наличии интерфейсов связи, позволяющих передавать данные на контроллер автоматизации. Поддержка протоколов OpenTherm, Modbus RTU или LAN/Wi-Fi – ключевой критерий.
OpenTherm – двухпроводной цифровой протокол, обеспечивающий двустороннюю связь между котлом и термостатом. Большинство современных моделей Baxi, Vaillant, Bosch оснащаются OpenTherm-интерфейсом. Выбирайте котел с официальной сертификацией OpenTherm, а не просто с совместимостью, заявленной в документации.
Modbus RTU используется реже, но поддерживается промышленными контроллерами и позволяет гибко управлять параметрами. Котлы Viessmann Vitodens в старших комплектациях предоставляют возможность подключения через Modbus-шину с использованием дополнительных модулей.
Wi-Fi или Ethernet-интерфейс позволяет использовать мобильные приложения или API для управления. Уточните наличие открытого или документированного API – многие модели, например Navien и Ariston, работают только через закрытые облачные платформы, что ограничивает интеграцию с локальными системами автоматизации.
Перед покупкой обязательно проверьте наличие документации для разработчиков, поддержку работы без постоянного подключения к облаку, возможность обновления прошивки, а также совместимость с используемыми платформами (например, Home Assistant, Majordomo, Domoticz).
Оптимальным выбором станут котлы, в которых реализована поддержка OpenTherm и Wi-Fi одновременно. Это обеспечивает гибкость: локальное управление через OpenTherm и удалённый доступ при необходимости.
Определение типа интерфейса управления котлом: аналоговый, цифровой, протокол OpenTherm
Перед подключением газового котла к системе умного дома необходимо точно определить тип интерфейса управления. Это критично для совместимости оборудования и корректной интеграции.
Аналоговый интерфейс – это простой способ управления, при котором изменение температуры осуществляется подачей напряжения или замыканием контактов. Типичный пример – термостат с сухим контактом (реле), замыкающим цепь при падении температуры. Такой интерфейс не поддерживает передачу данных о состоянии котла или текущих параметрах, что ограничивает возможности умной системы.
Цифровой интерфейс чаще всего реализуется через фирменные протоколы, разработанные производителями (например, eBus у Bosch, EMS у Buderus). Эти интерфейсы позволяют обмениваться параметрами работы, задавать температурные кривые, отслеживать ошибки. Однако для работы с ними потребуется совместимый шлюз или адаптер, зачастую закрытый, и полная поддержка протокола сторонними устройствами отсутствует.
OpenTherm – открытый стандарт двусторонней связи между термостатом и котлом. Он позволяет считывать температуру подачи и обратки, состояние горелки, задавать температуру подачи, мощность модуляции, получать диагностические коды. Большинство современных котлов среднего и высокого класса поддерживают OpenTherm. Для интеграции с умным домом требуется контроллер с поддержкой этого протокола, например, OTGW (OpenTherm Gateway) или соответствующий модуль в Home Assistant.
Чтобы точно определить интерфейс, необходимо изучить техническую документацию котла. Если в паспорте указана поддержка OpenTherm, ищите отдельные клеммы, обозначенные как OT или OpenTherm. Для аналогового подключения – обычно клеммы маркируются как COM, NO, или обозначаются значком термостата. Цифровые интерфейсы обозначаются по-разному, например, eBUS, EMS, или по названию конкретной системы.
Нельзя подключать устройства к интерфейсу «наугад» – это может привести к повреждению электронной платы котла. Всегда используйте оригинальные или сертифицированные адаптеры для цифровых протоколов. Если котел поддерживает несколько типов интерфейсов, приоритет следует отдать OpenTherm – он обеспечивает наибольшую глубину управления и обратную связь.
Использование реле и модулей управления для интеграции с умным домом
Для управления газовым котлом через систему умного дома применяются реле и управляющие модули, обеспечивающие интерфейс между котлом и контроллером автоматики. Эти устройства позволяют включать и выключать котел, контролировать температурные режимы и получать данные о состоянии оборудования.
- Сухой контакт: Большинство современных котлов поддерживает управление по «сухому контакту». Для этого применяется обычное реле с нормально разомкнутыми контактами, которое замыкается по команде от системы умного дома.
- Реле на DIN-рейку: Для стационарной установки в электрощит подойдут модули типа Sonoff 4CH Pro R3, Shelly Pro 1 или аналогичные, поддерживающие управление по Wi-Fi или через шину RS-485.
- Интерфейсы: При наличии у котла интерфейса OpenTherm используется соответствующий шлюз (например, OpenTherm Gateway), позволяющий детально управлять мощностью и температурой котла через протокол MQTT или напрямую из Home Assistant.
- Безопасность подключения: Все коммутационные линии между котлом и реле должны быть гальванически развязаны. Используйте реле с опторазвязкой, чтобы исключить влияние высоковольтных помех.
- Определите тип управления котлом – по «сухому контакту», OpenTherm или другому интерфейсу.
- Выберите совместимый модуль: для простого включения – реле, для расширенного управления – OpenTherm-шлюз.
- Установите модуль рядом с котлом или в щитке, обеспечив стабильное подключение к контроллеру умного дома (ESPHome, Home Assistant, Zigbee, Z-Wave).
- Настройте автоматизации – например, включение котла при снижении температуры ниже заданного порога, отключение при открытом окне или уходе из дома.
Интеграция возможна как по локальной сети, так и через облачные сервисы, однако для критических систем предпочтителен локальный контроль без зависимости от интернета. Регулярно проверяйте состояние реле и актуальность прошивок управляющих модулей.
Подключение котла к системе автоматизации через контроллер (Zigbee, Z-Wave, Wi-Fi)
Для интеграции газового котла в систему умного дома требуется контроллер, поддерживающий выбранный протокол связи – Zigbee, Z-Wave или Wi-Fi. Конкретный выбор зависит от используемой экосистемы: например, Zigbee – для Home Assistant с модулем SkyConnect, Z-Wave – для Fibaro Home Center, Wi-Fi – для Tuya или Яндекс Умный дом.
Котлы без поддержки цифрового управления подключаются через реле с сухим контактом. Например, модуль Sonoff Mini R2 (Wi-Fi) или Zigbee-реле Moes MS-104Z встраиваются в цепь управления термостатом. При замыкании контакта котел получает команду на включение. Реле должно иметь возможность работать с напряжением управления 230В или 24В – в зависимости от модели котла.
Если котел оснащен интерфейсом OpenTherm, интеграция проводится через совместимый шлюз, например OpenTherm Gateway с ESP8266 (Wi-Fi) или с Zigbee-модулем. Это дает доступ к параметрам мощности, температуры подачи и обратки, а также к диагностике.
Подключение требует настройки в интерфейсе контроллера. Для Home Assistant необходимо добавить интеграцию, прописать параметры устройства в configuration.yaml и протестировать работу вручную. Для Tuya – выполнить сопряжение через приложение, затем задать сценарии работы.
Рекомендуется установить датчики температуры и утечки газа, связанные с тем же контроллером. Это позволяет создать автоматические сценарии – отключение котла при обнаружении газа или превышении температуры.
Контроллер должен находиться в стабильной зоне сигнала. Zigbee и Z-Wave требуют размещения устройств-репитеров в помещении, особенно при бетонных перегородках. Wi-Fi-устройства чувствительны к перегрузке маршрутизатора – стоит выделить отдельную сеть для умных устройств.

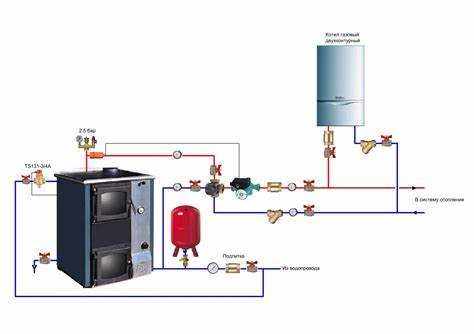

Перед монтажом необходимо изучить схему подключения котла, чтобы избежать замыкания или повреждения управляющей платы. При сомнениях – использовать сервисные разъемы или вызвать специалиста, знакомого с конкретной моделью котла.
Настройка сценариев работы котла в зависимости от температурных датчиков

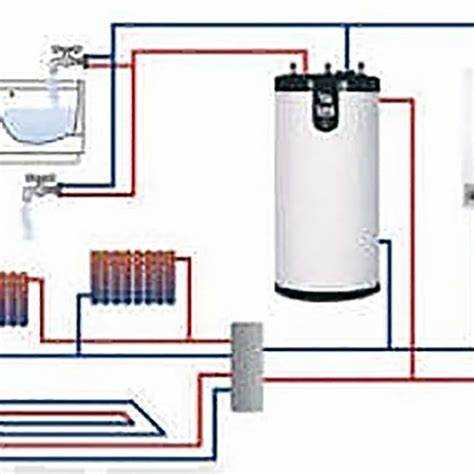

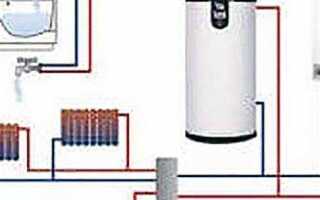

Для корректного управления газовым котлом через систему умного дома требуется интеграция температурных датчиков, установленных в ключевых зонах: жилые помещения, подача и обратка системы отопления, уличный датчик. На основании этих показаний формируются сценарии работы котла, повышающие энергоэффективность и комфорт.
Пример базового сценария: если температура в гостиной опускается ниже 21 °C, а наружная температура ниже 5 °C, котел включается на 70 % мощности. При достижении 22 °C в помещении – отключение подачи газа. Для реализации используется логика «если-то» в контроллере (например, Home Assistant, Z-Wave).
Продвинутый сценарий: с учётом прогноза погоды и инерционности системы отопления. При понижении уличной температуры ниже 0 °C котел стартует заранее, до наступления утреннего минимума в помещении. Используется интеграция с погодным API и температурный гистерезис, например: включение при 20,5 °C, выключение при 22 °C.
Обратный датчик используется для защиты от перегрева теплоносителя. Если температура обратки превышает 55 °C, мощность горелки снижается или включается циркуляционный насос для выравнивания температур.
Установка минимального порога работы котла (например, 18 °C ночью) позволяет избежать полного остывания системы и снизить затраты на последующий прогрев. Такой режим настраивается с использованием временных условий: с 23:00 до 06:00 – минимальная активность котла при сохранении контроля через внутренние датчики.
Все сценарии должны тестироваться в реальных условиях с последующей корректировкой логики. Рекомендуется вести лог температуры и активности котла для оптимизации алгоритма управления.
Интеграция управления котлом в мобильное приложение умного дома
Для подключения газового котла к мобильному приложению умного дома необходим контроллер с поддержкой протоколов передачи данных (Zigbee, Z-Wave, Wi-Fi или Modbus). Выбор протокола зависит от совместимости котла и центрального хаба системы.
- Подключение контроллера к котлу:
- Используйте цифровые входы/выходы или интерфейс RS-485 для связи с управляющей платой котла.
- Для моделей с поддержкой Modbus RTU настройте параметры скорости передачи (обычно 9600 бод, 8N1).
- При отсутствии цифровых интерфейсов применяйте релейные модули для включения/выключения и температурные датчики с аналоговым выходом.
- Настройка интеграции в мобильном приложении:
- Добавьте устройство через API или интерфейс интеграции умного дома (например, Home Assistant, SmartThings, Mi Home).
- Настройте сценарии автоматического включения и выключения котла с учетом температуры в помещении и времени суток.
- Установите уведомления о сбоях, превышении температуры и необходимости технического обслуживания.
- Обеспечение безопасности и стабильности:
- Обновите прошивку контроллера до последней версии для защиты от уязвимостей.
- Используйте двухфакторную аутентификацию в приложении для предотвращения несанкционированного доступа.
- Реализуйте резервное управление через физические кнопки на котле для аварийных ситуаций.
Соблюдение этих рекомендаций обеспечит стабильное и удобное управление газовым котлом через мобильное приложение с возможностью расширения функционала за счет дополнительных датчиков и сценариев.
Организация удаленного мониторинга состояния и ошибок газового котла
Для удаленного контроля газового котла необходима интеграция с модулем сбора телеметрии, способным передавать данные по Wi-Fi, Ethernet или через GSM-модем. Рекомендуется использовать котловые контроллеры с открытым протоколом обмена (Modbus, MQTT, OpenTherm) для обеспечения совместимости с платформами умного дома.
Основные параметры для мониторинга: температура теплоносителя, давление в системе, уровень пламени, статус горелки, код ошибки и время срабатывания аварии. Для передачи ошибок следует реализовать механизм оповещений с уведомлениями на мобильные устройства и через электронную почту.
Используйте специализированные шлюзы, которые конвертируют данные котла в формат, понятный центральному контроллеру умного дома. При выборе оборудования учитывайте поддержку MQTT – это облегчает интеграцию с популярными системами типа Home Assistant или OpenHAB.
Для повышения надежности мониторинга рекомендуется периодический автоматический запрос статуса с интервалом не более 1 минуты и сохранение логов на локальном сервере. В случае сбоев связи предусмотрите повторные попытки подключения и аварийные оповещения о потере связи с котлом.
Реализация визуализации состояния и ошибок через мобильное приложение или веб-интерфейс должна включать историю событий с временными метками, описание ошибок по коду и рекомендации по устранению неисправностей, основанные на документации производителя котла.
Меры безопасности при подключении газового котла к системе автоматизации
Перед интеграцией газового котла в систему умного дома необходимо отключить питание и перекрыть подачу газа. Все работы должны выполнять сертифицированные специалисты с опытом монтажа газового оборудования.
Используйте только совместимые с котлом и системой автоматизации интерфейсные модули и протоколы связи (например, Modbus, OpenTherm). Неправильный выбор оборудования может привести к некорректной работе и авариям.
Обеспечьте установку газового детектора с автономным питанием и связью с центральным контроллером умного дома. Это позволит мгновенно обнаружить утечку и инициировать аварийное отключение.
Прокладывайте кабели управления отдельно от силовых и избегайте пересечений с высоковольтными линиями для исключения помех и ложных срабатываний.
Настройте автоматическое отключение подачи газа при отключении электропитания или сбоях в системе, чтобы предотвратить накопление газа в помещении.
Регулярно проверяйте работоспособность датчиков и корректность передачи данных в систему. Рекомендуется проводить техобслуживание не реже одного раза в год.
Перед пуском системы выполните функциональное тестирование всех сценариев аварийного отключения и оповещений, чтобы убедиться в их надежности.
Вопрос-ответ:
Какие основные шаги нужно выполнить для подключения газового котла к умному дому?
Подключение газового котла к системе умного дома начинается с выбора подходящего контроллера или модуля, совместимого с котлом. Затем устройство интегрируют с центральным блоком управления умного дома через Wi-Fi, Zigbee или другой протокол. После этого проводится настройка автоматических сценариев для управления работой котла через мобильное приложение или голосовые помощники.
Нужен ли дополнительный модуль для управления газовым котлом в системе умного дома?
В большинстве случаев для подключения газового котла к умному дому требуется специальный модуль, который позволяет контролировать работу котла и передавать данные в систему управления. Этот модуль может быть встроенным или внешним. Без него автоматизация и дистанционное управление котлом будут недоступны.
Какие меры безопасности следует соблюдать при интеграции газового котла в умный дом?
Важно обеспечить надежное подключение котла к электросети и системе управления, чтобы избежать сбоев. Нужно использовать сертифицированные устройства, а также правильно настроить программное обеспечение, чтобы исключить ложные команды, которые могут привести к аварийной ситуации. Рекомендуется подключать газовый котел через специализированные реле и контроллеры с функцией аварийного отключения.
Можно ли управлять газовым котлом через голосовые ассистенты после подключения к умному дому?
Да, при использовании совместимых модулей и настроек можно связать котел с популярными голосовыми помощниками, такими как Яндекс Алиса, Google Assistant или Alexa. Это позволяет включать и выключать отопление, изменять температуру и получать статус работы котла голосовыми командами.
Какие сложности могут возникнуть при подключении газового котла к системе умного дома?
Возможные сложности связаны с несовместимостью оборудования, нестабильным интернет-соединением или отсутствием поддержки нужных протоколов. Иногда требуется помощь специалиста для правильного подключения и настройки. Кроме того, стоит учитывать особенности конкретной модели котла, так как не все поддерживают дистанционное управление.
