Перебои с электроснабжением в загородных домах нередки, особенно в отдалённых посёлках с перегруженными линиями. Установка бензинового или дизельного генератора позволяет обеспечить автономное питание на время аварий. Однако подключение генератора к внутренней электросети требует соблюдения технических норм и правильного выбора схемы включения, чтобы избежать повреждения оборудования и возникновения пожароопасных ситуаций.
Прямое подключение генератора через удлинители – распространённая ошибка. При таком способе отсутствует автоматическая защита, возможен перегрев проводки и обратная подача напряжения в центральную сеть. Единственно безопасный вариант – через автомат ввода резерва (АВР) или перекидной рубильник, обеспечивающий полный разрыв с внешней линией во время работы генератора.
Мощность генератора подбирается по суммарной нагрузке всех потребителей. Для дома с электрокотлом, насосной станцией и освещением минимально необходим генератор на 5–7 кВт. При наличии энергоёмких приборов – электроплиты, водонагревателя, кондиционеров – потребуется оборудование на 10–15 кВт с трёхфазным выходом.

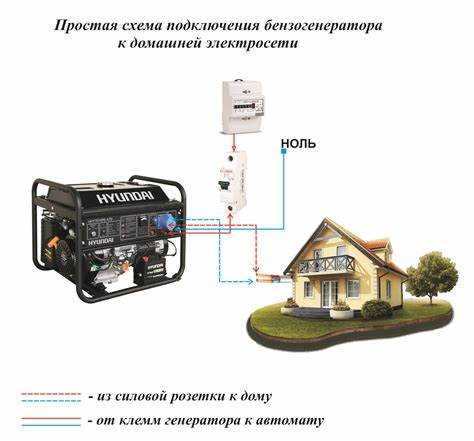

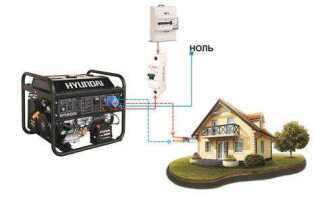

Розеточные выходы генераторов рассчитаны на ограниченную нагрузку. Для подключения всего дома требуется выход 230 В или 400 В через клеммную колодку с медным кабелем сечением не менее 4–6 мм². Подключение должно производиться через щиток с автоматами защиты и УЗО, смонтированный квалифицированным электриком по ПУЭ.
Выбор места установки генератора с учётом вентиляции и доступа
Генератор выделяет значительное количество тепла и выхлопных газов, поэтому установка в помещении без организованной вентиляции недопустима. Минимальное расстояние от генератора до стен – 1 метр со всех сторон для свободной циркуляции воздуха. При установке в помещении обязательно наличие приточно-вытяжной системы: подача холодного воздуха должна осуществляться на уровне пола, отвод горячего – под потолком, с выходом на улицу.
Если генератор размещается на улице, его необходимо установить на ровную бетонную или металлическую площадку с защитой от осадков. Навес не должен ограничивать выход выхлопных газов и должен быть устойчив к ветровой нагрузке. Расстояние от генератора до окон и дверей жилых помещений – не менее 5 метров.
Доступ к обслуживанию должен обеспечиваться со всех сторон. Требуется минимум 80 см свободного пространства для доступа к фильтрам, масляной заливной горловине и панели управления. Нельзя размещать генератор в нишах, под лестницами или в других труднодоступных местах.
Важно учитывать уровень шума: при установке ближе 10 метров к дому рекомендуется использовать шумозащитный кожух. При установке в подсобном помещении звукоизоляция стен и потолка обязательна, особенно при мощности свыше 5 кВт.
При наличии автоматики ввода резерва (АВР) место установки должно обеспечивать лёгкий доступ к щиту управления и минимальную длину кабельных линий, чтобы избежать падения напряжения и дополнительных потерь.
Организация заземления и защита от перенапряжений
Все металлические части генератора, включая раму и кожух, подключаются к заземляющему контуру. При наличии автоматики ввода резерва (АВР) заземление должно быть выполнено по схеме TN-C-S с обязательным разделением PEN-проводника на PE и N после вводного автомата.
Для защиты от перенапряжений, вызванных грозовыми разрядами или коммутационными процессами, монтируются ограничители перенапряжения (ОПН) класса I и II. Первый устанавливается на вводе, предпочтительно в распределительном щите, и подключается к контуру заземления коротким проводом с минимальным индуктивным сопротивлением. Второй – после УЗО, ближе к нагрузке, с расчётным уровнем остаточного напряжения не выше 1,5 кВ.
При подключении генератора к домовой сети через переключатель нагрузки, все защитные устройства, включая автоматические выключатели и ОПН, должны быть рассчитаны на токи короткого замыкания, возникающие как при работе генератора, так и при восстановлении питания от основной сети. Подключение оборудования производится медным проводом сечением, соответствующим расчетной мощности (например, для генератора 7 кВт – провод не менее 6 мм²).
Нельзя использовать нулевой рабочий провод в качестве заземляющего. Заземление генератора и защитные устройства проверяются измерением сопротивления заземляющего устройства, которое не должно превышать 4 Ом в нормальных условиях эксплуатации.
Подключение через автоматический или ручной ввод резерва (АВР)
Ввод резерва – ключевой элемент системы электроснабжения загородного дома при использовании генератора. Он обеспечивает безопасное и корректное переключение между основной сетью и резервным источником питания. Существуют два основных варианта: автоматический (АВР) и ручной (РВР) ввод резерва.
Автоматический ввод резерва подходит для домов с постоянной нагрузкой, требующей бесперебойного питания – например, если используются газовые котлы с электронным управлением, насосные станции, охранные системы. При отключении напряжения в основной сети АВР самостоятельно запускает генератор и переключает нагрузку на него, без участия пользователя. Время срабатывания – от 3 до 15 секунд, в зависимости от типа устройства и характеристик генератора.
Для корректной работы АВР необходимо выбирать контроллер, совместимый с конкретной моделью генератора. Некоторые установки требуют наличия сигнального выхода «автозапуск» (ATS). Важно учитывать пусковой ток подключаемых устройств – АВР должен быть рассчитан на пиковую нагрузку, особенно если подключаются мощные компрессоры или электроинструменты.
Ручной ввод резерва проще и дешевле, но требует участия пользователя. При отключении электросети необходимо вручную переключить рубильник или перекинуть контакты в распределительном щите. Такой способ приемлем, если отключения происходят редко, а владельцы постоянно находятся на участке. Однако при отсутствии синхронизированного переключения возможна подача напряжения одновременно с двух источников, что недопустимо и опасно. Поэтому обязательна установка межблочной блокировки или использование переключателя с механической фиксацией положений «Сеть», «0», «Генератор».
Монтаж АВР или РВР следует выполнять в соответствии с ПУЭ, с обязательным заземлением корпуса генератора и защитной автоматикой. Подключение выполняется через отдельный ввод в распределительном щите, с учетом мощности генератора, номинала автоматов и допустимого сечения кабелей. Ошибки при подключении могут привести к выходу из строя как генератора, так и бытовой техники.

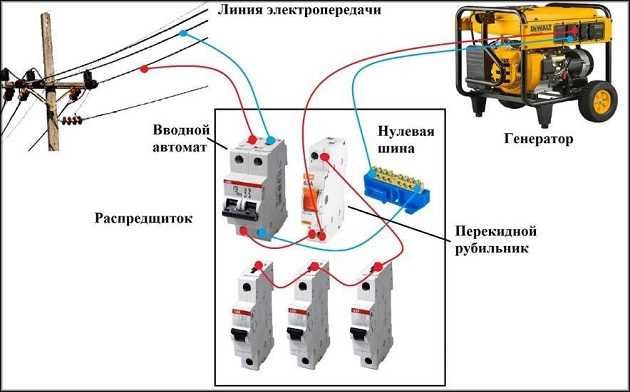

Схема подключения генератора к существующему щиту
Подключение генератора к распределительному щиту выполняется через ручной или автоматический ввод резерва (ВР). Наиболее безопасный и надежный способ – установка переключателя типа рубильника с механической блокировкой между вводом от линии электроснабжения и выходом генератора. Это исключает одновременную подачу напряжения с двух источников.
Перед началом работ необходимо определить точку ввода в существующем щите. Чаще всего используется вводной автомат, через который подается напряжение от внешней сети. Генератор подключается к щиту после отключения внешней линии, чтобы исключить обратную подачу тока в сеть.
Кабель от генератора заводится в распределительный щит через отдельный автоматический выключатель, номинал которого соответствует мощности генератора и защищает цепь от перегрузки. Сечение кабеля выбирается исходя из расчетной мощности и длины трассы: для генератора 5 кВт при длине до 10 м – не менее 4 мм² (медь).
Нулевая шина генератора объединяется с общей нулевой шиной щита, если используется система TN-C-S. Заземление обязательно: генератор должен подключаться к существующему контуру заземления дома, либо к отдельному заземляющему устройству, если оно предусмотрено производителем.
Автоматический ввод резерва (АВР) подключается аналогично, но требует отдельного блока управления, согласованного с параметрами генератора. Подключение АВР к щиту выполняется строго по схеме производителя оборудования с учетом приоритетного источника питания.
Категорически запрещается подключать генератор напрямую к розеткам дома без переключающих устройств – это создает опасность поражения электрическим током и может повредить электросеть.
Расчёт допустимой нагрузки и подбор кабеля
Для надёжной работы генератора в загородном доме критично правильно рассчитать нагрузку и выбрать кабель с соответствующим сечением. Ошибки ведут к перегреву, падению напряжения и выходу оборудования из строя.
- Определите суммарную мощность всех потребителей, которые будут работать одновременно. Например: холодильник – 300 Вт, насос – 800 Вт, освещение – 400 Вт, электроинструмент – 1200 Вт. Итого – 2,7 кВт.
- Учитывайте коэффициент запаса не менее 1,3 для пусковых токов. 2,7 кВт × 1,3 = 3,51 кВт – минимальная расчетная мощность.
- Переведите мощность в ток по формуле: I = P / (U × cosφ). При напряжении 220 В и cosφ = 0,95: I = 3510 / (220 × 0,95) ≈ 16,8 А.
- Выберите кабель по длительно допустимому току. Для меди: кабель сечением 2,5 мм² выдерживает до 21 А в открытой прокладке, 4 мм² – до 28 А.
- Проверьте падение напряжения на длине линии. При расстоянии 30 м и токе 17 А для медного кабеля 2,5 мм² потери составят около 7 В. Это недопустимо. Для таких условий оптимально использовать 4 мм² или 6 мм².
- Изолируйте и защитите кабель от механических повреждений. Для подземной прокладки применяйте кабель ВВГнг-LS в гофротрубе или ПНД-трубе.
Итог: при нагрузке до 3,5 кВт и длине до 30 м оптимальный выбор – медный кабель 4 мм². Для больших расстояний – 6 мм² и более. Алюминиевые кабели использовать не рекомендуется из-за худшей проводимости и повышенных потерь.
Проверка работы системы при отключении основного питания
Выключите главный автоматический выключатель в электрощите, имитируя полный сбой сетевого питания. Наблюдайте за запуском генератора: время пуска должно составлять не более 10–15 секунд с момента отключения. Если запуск занимает больше времени, следует проверить уровень топлива и состояние аккумулятора системы запуска.
Во время работы генератора измерьте напряжение на выходе генератора – оно должно стабильно держаться в диапазоне 220 В ± 10%. Допустимые отклонения выше 25 В указывают на необходимость регулировки AVR (автоматического регулятора напряжения) или проверки состояния щеток и обмоток генератора.
Подключите к сети потребители с номинальной нагрузкой не менее 70% от максимальной мощности генератора. Контроль нагрузки позволит выявить возможные просадки напряжения и нестабильности в работе АВР и генератора под нагрузкой.
После проверки нагрузки отключите генератор вручную и восстановите подачу основного питания, чтобы убедиться в автоматическом возврате к сетевому электроснабжению без задержек свыше 5 секунд.
Повторите проверку минимум три раза для выявления возможных сбоев или задержек. Рекомендуется фиксировать все показатели в журнале для последующего анализа и технического обслуживания.
Вопрос-ответ:
Какие меры безопасности нужно соблюдать при подключении генератора к электросети загородного дома?
Подключение генератора к домашней электросети требует тщательного соблюдения правил безопасности. Важно убедиться, что генератор установлен на устойчивой поверхности и защищён от влаги. Необходимо использовать специальные устройства — автоматические выключатели и переключатели — чтобы избежать обратной подачи напряжения в общую сеть. Запрещается подключать генератор напрямую к домашней проводке без соответствующих защитных устройств, так как это может привести к повреждению техники и травмам.
Как выбрать подходящий генератор по мощности для электросети загородного дома?
Выбор мощности генератора зависит от суммарной мощности всех электрических приборов, которые планируется использовать одновременно. Для точного расчёта нужно сложить потребляемую мощность всех основных устройств — отопительных приборов, насосов, освещения и бытовой техники — с учётом пусковых токов. Лучше взять генератор с запасом мощности около 20–30 % от полученной суммы, чтобы обеспечить стабильную работу и избежать перегрузок.
Какие способы подключения генератора к электросети загородного дома существуют и какой из них более надёжный?
Существует несколько способов подключения генератора: через переносные розетки, через автоматический переключатель (ATS) и с помощью ручного переключателя. Наиболее надёжным считается установка автоматического переключателя, который обеспечивает плавный переход с основного электроснабжения на генератор и обратно, минимизируя риски перебоев и повреждений оборудования. Подключение через переносные розетки возможно, но менее безопасно и подходит для временного использования.
Какие документы и разрешения нужны для законного подключения генератора к электросети частного дома?
Для законного подключения генератора к домашней электросети потребуется получить разрешение в местной электросетевой организации. Обычно нужно предоставить технический проект подключения и пройти проверку соответствия оборудования нормам безопасности. После согласования работ и установки защитных устройств инспекция проверит правильность подключения, после чего выдаётся разрешение на эксплуатацию. Несоблюдение этих требований может привести к штрафам и отключению электроэнергии.
Как правильно обслуживать генератор, чтобы он служил долго и без сбоев?
Для длительной и стабильной работы генератора необходимо регулярно проводить техническое обслуживание. Это включает замену масла и воздушных фильтров, проверку уровня охлаждающей жидкости, очистку топливной системы и контроль состояния аккумулятора. Также важно запускать генератор хотя бы раз в месяц на короткое время для предотвращения застоя топлива и износа деталей. Хранить оборудование следует в сухом и проветриваемом помещении, защищённом от перепадов температуры.
Как правильно выбрать мощность генератора для загородного дома?
При выборе генератора важно учитывать суммарную нагрузку всех электроприборов, которые планируется использовать одновременно. Для этого нужно сложить мощность всех устройств, включая освещение, насосы, бытовую технику и электроинструменты. Рекомендуется добавить запас мощности около 20-30%, чтобы генератор мог работать без перегрузок и выдерживать пусковые токи, например, насосов или компрессоров. Если мощность генератора будет ниже необходимой, он может часто отключаться или выйти из строя, а если слишком большой — это приведёт к неоправданным расходам и усложнению эксплуатации.
Какие меры безопасности нужно соблюдать при подключении генератора к электросети дома?
Подключение генератора требует соблюдения правил, чтобы избежать обратного тока в сеть и защитить электроприборы и людей. Во-первых, нужно установить автоматический или ручной ввод-выключатель (ПВВ или АВР), который отключит подачу электроэнергии от основного источника при включении генератора. Во-вторых, генератор должен быть правильно заземлён. Также необходимо использовать устройства защиты, такие как УЗО и автоматические выключатели, чтобы отключать цепь при коротком замыкании или утечке тока. Нельзя напрямую подключать генератор к розеткам без специального переключателя, это опасно для электросети и может привести к пожару или поражению током.
