MAX98357A – это цифровой усилитель класса D, который поддерживает интерфейс I2S для передачи аудиосигнала. Использование этого компонента с ESP32 позволяет создавать системы воспроизведения звука, которые могут работать с минимальными затратами энергии и занимать мало места. В этой статье мы рассмотрим, как правильно подключить MAX98357A к ESP32, а также настроить его для работы с аудиофайлами.
Для настройки интерфейса I2S на ESP32 следует использовать библиотеку ESP32 I2S, которая поддерживает работу с MAX98357A. Важно настроить тактовую частоту и формат передачи данных, чтобы они соответствовали характеристикам вашего аудиофайла. Обычно используется частота 44.1 kHz и формат 16 бит на канал. При правильной настройке сигнал будет передаваться без потерь качества, что гарантирует хорошее воспроизведение звука.
После подключения компонентов и настройки интерфейса I2S необходимо позаботиться о питании. MAX98357A требует стабилизированное напряжение 3.3V или 5V, в зависимости от конфигурации. Рекомендуется использовать источник питания с низким уровнем шума, чтобы избежать помех в аудиосигнале.
Заключительный этап – настройка программного обеспечения. Для этого нужно скачать и установить необходимые библиотеки для работы с I2S. Важным моментом является выбор правильной библиотеки для воспроизведения аудио, например, Audio.h, которая позволит загружать и воспроизводить файлы на внешнем устройстве памяти или с SD-карты.
Подключение MAX98357A к ESP32 через I2S интерфейс
Для начала подключаем пины MAX98357A к ESP32 следующим образом:
- GND – подключить к GND на ESP32.
- VCC – подключить к 3.3V или 5V на ESP32 в зависимости от модели (MAX98357A поддерживает 3.3V, но 5V обеспечит больше мощности).
- SD (Serial Data) – подключить к выходу I2S на ESP32, обычно это GPIO25 или GPIO22.
- SCK (Serial Clock) – подключить к GPIO26 или GPIO14 на ESP32, которые используются для передачи тактового сигнала.
- LRCK (Left/Right Clock) – подключить к GPIO27 на ESP32.
Обратите внимание, что для правильной работы MAX98357A также требуется стабильное питание, особенно при использовании более высоких уровней громкости. Если на плате ESP32 нет достаточного тока для питания MAX98357A, можно использовать отдельный источник питания для усилителя.
После подключения можно переходить к настройке программного обеспечения. Для работы с I2S на ESP32 используем библиотеку ESP32 I2S, которая позволяет легко настроить передачу данных через I2S. Ниже представлен пример кода для инициализации I2S на ESP32:
#include
#define I2S_NUM 0
#define I2S_BCK_PIN 26
#define I2S_WS_PIN 27
#define I2S_DO_PIN 25
#define I2S_DI_PIN -1
void setup() {
// Инициализация I2S
i2s_config_t i2s_config = {
mode: I2S_MODE_MASTER | I2S_MODE_TX, // режим передачи
sample_rate: 44100, // частота дискретизации
bits_per_sample: I2S_BITS_PER_SAMPLE_16BIT, // битовая глубина
channel_format: I2S_CHANNEL_FMT_ONLY_RIGHT, // моно выход
communication_format: I2S_COMM_FORMAT_I2S_MSB, // формат I2S
intr_alloc_flags: ESP_INTR_FLAG_LEVEL1, // приоритет прерываний
dma_buf_count: 8, // количество буферов
dma_buf_len: 1024 // размер буфера
};
i2s_pin_config_t pin_config = {
bck_io_num: I2S_BCK_PIN,
ws_io_num: I2S_WS_PIN,
data_out_num: I2S_DO_PIN,
data_in_num: I2S_DI_PIN
};
// Инициализация I2S
i2s_driver_install(I2S_NUM, &i2s_config, 0, NULL);
i2s_set_pin(I2S_NUM, &pin_config);
}
void loop() {
// Ваш код для отправки данных в I2S
}
Важно отметить, что на MAX98357A можно использовать разные режимы частотных каналов и форматов для передачи данных, но для базовых задач достаточно использовать стандартный I2S режим с 16-битной глубиной и частотой 44100 Гц.
Настройка аудиовыхода на ESP32 для работы с MAX98357A
Для подключения и настройки аудиовыхода на ESP32 с использованием MAX98357A необходимо учесть несколько ключевых моментов, таких как конфигурация I2S интерфейса и настройка GPIO пинов, которые обеспечат правильную работу устройства.
MAX98357A использует интерфейс I2S для передачи аудиоданных, что требует настройки соответствующих пинов на ESP32. Важно правильно выбрать пины для сигнала I2S (SD, SCK, WS) и подключить их к MAX98357A. Рекомендуется использовать стандартные пины ESP32 для I2S: GPIO 22 для SCK, GPIO 25 для SD и GPIO 26 для WS. Эти пины можно изменять, но важно, чтобы они соответствовали настройкам в коде.
Для инициализации I2S интерфейса на ESP32, используйте библиотеку «driver/i2s.h». На первом этапе необходимо указать параметры интерфейса: частоту дискретизации, формат данных, количество бит и другие параметры, которые соответствуют характеристикам MAX98357A.
Пример конфигурации I2S для ESP32:
i2s_config_t i2s_config = {
mode = I2S_MODE_MASTER | I2S_MODE_TX,
sample_rate = 44100, // Частота дискретизации
bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT, // 16 бит на выборку
channel_format = I2S_CHANNEL_FMT_ONLY_RIGHT, // Один канал (моно)
communication_format = I2S_COMM_FORMAT_I2S_MSB,
intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
dma_buf_count = 8,
dma_buf_len = 64
};
В этом примере используется частота дискретизации 44.1 кГц и 16 бит на выборку, что является стандартом для большинства аудиоисточников. Для других форматов можно изменить параметры в конфигурации.
После настройки конфигурации I2S, необходимо инициализировать сам интерфейс с помощью функции i2s_driver_install(), передав ей параметры конфигурации и соответствующие пины. Важно помнить, что MAX98357A требует, чтобы сигнал WS (Word Select) был синхронизирован с битовой частотой аудиопотока.
Пример инициализации I2S интерфейса:
i2s_pin_config_t pin_config = {
.bck_io_num = 22, // SCK
.ws_io_num = 26, // WS
.data_out_num = 25, // SD
.data_in_num = I2S_PIN_NO_CHANGE
};
i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
i2s_set_pin(I2S_NUM_0, &pin_config);
После инициализации интерфейса, ESP32 готов к передаче аудиосигналов на MAX98357A. Важно контролировать уровень сигнала и, при необходимости, использовать операционный усилитель, чтобы обеспечить оптимальное качество звука.
Также стоит обратить внимание на питание MAX98357A. Для его работы достаточно напряжения 3.3 В, что идеально подходит для ESP32, так как эта плата работает на аналогичном напряжении. Не забудьте проверить подключение цепей питания и заземления для правильной работы устройства.

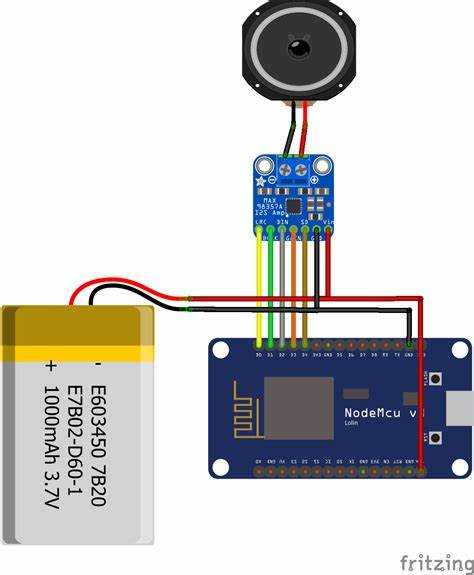

Конфигурация питания для MAX98357A при работе с ESP32
Для корректной работы MAX98357A в связке с ESP32 необходимо учитывать особенности питания обоих компонентов, чтобы избежать нестабильной работы или повреждения устройств.
MAX98357A является усилителем, требующим стабильного напряжения 5 В для питания. Однако ESP32 работает на напряжении 3.3 В, что требует дополнительных решений для питания обоих устройств без риска перегрузки.
- Питание MAX98357A: Подключите его к источнику 5 В. Этот компонент поддерживает питание в диапазоне от 2.5 В до 5.5 В, однако для стабильной работы предпочтительно использовать 5 В. Обычно питание подается через пины VCC и GND.
- Питание ESP32: ESP32 требует 3.3 В для нормальной работы, и его нельзя напрямую подключать к 5 В, так как это может повредить микроконтроллер. Для обеспечения стабильного питания используйте регулятор напряжения или преобразователь с 5 В на 3.3 В.
- Рекомендации по питанию: Подключение питания для MAX98357A и ESP32 можно осуществить через один источник 5 В, используя внешний стабилизатор напряжения для ESP32. При этом важно учитывать, что общий GND системы должен быть общим для всех компонентов.
- Использование стабилизатора: Для защиты от перепадов напряжения и для обеспечения стабильного 3.3 В для ESP32 используйте стабилизаторы на базе линейных или импульсных преобразователей. Популярные варианты – AMS1117 (3.3 В) или преобразователи на базе LM2596.
- Совмещение с внешними источниками: Если питание системы производится через батареи, рекомендуется использовать схемы с защитой от переполюсовки и перегрузки, чтобы обеспечить безопасное подключение к MAX98357A и ESP32.
Важно, чтобы на входе ESP32 было стабильное напряжение 3.3 В, а на входе MAX98357A – 5 В. Это обеспечит надежную и безопасную работу всей системы.
Использование библиотеки I2S для передачи аудиоданных на MAX98357A
Для эффективной передачи аудиоданных на MAX98357A с использованием ESP32 можно воспользоваться встроенной библиотекой I2S. Эта библиотека предоставляет простой интерфейс для передачи данных в формате I2S, что идеально подходит для цифровых аудиопроцессоров, таких как MAX98357A.
Для передачи аудиоданных используется I2S.write, который принимает данные в виде буфера. Важно, чтобы данные передавались в нужном формате, обычно это 16-битный PCM. Кроме того, при настройке I2S.begin необходимо указать частоту дискретизации, которая обычно составляет 44.1 кГц или 48 кГц в зависимости от задачи.
Настройка библиотеки I2S для ESP32 начинается с конфигурации параметров передачи: частоты, формата данных, а также режима передачи. Пример кода для инициализации I2S:
#includevoid setup() { i2s_config_t i2s_config = { mode: I2S_MODE_MASTER | I2S_MODE_TX, // Режим передачи sample_rate: 44100, // Частота дискретизации bits_per_sample: I2S_BITS_PER_SAMPLE_16BIT, // 16 бит на выборку channel_format: I2S_CHANNEL_FMT_ONLY_RIGHT, // Один канал (для стерео можно изменить) communication_format: I2S_COMM_FORMAT_I2S_MSB, intr_alloc_flags: ESP_INTR_FLAG_LEVEL1 // Флаг прерывания }; i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL); // Устанавливаем пины для I2S i2s_pin_config_t pin_config = { bck_io_num: 14, // Pin для BCK (частота тактов) ws_io_num: 15, // Pin для WS (Word Select) data_out_num: 16 // Pin для DATA }; i2s_set_pin(I2S_NUM_0, &pin_config); }
После инициализации драйвера I2S и конфигурации пинов, можно приступать к передаче аудиоданных. Важно также убедиться, что MAX98357A настроен для работы с нужной частотой и форматом данных.
Важно: Частота дискретизации и формат данных должны соответствовать параметрам, поддерживаемым MAX98357A, чтобы избежать искажений и проблем с синхронизацией.
Для передачи аудиоданных на MAX98357A из памяти ESP32, необходимо подготовить буфер данных и использовать функцию i2s_write. Пример передачи данных:
int16_t audio_data[256]; // Буфер с аудиоданными
void loop() {
// Заполнение буфера аудиоданными
i2s_write(I2S_NUM_0, (const char*)audio_data, sizeof(audio_data), &bytes_written, portMAX_DELAY);
}
Передача данных происходит через интерфейс I2S, что позволяет минимизировать задержки и снизить нагрузку на процессор ESP32, так как основная часть работы выполняется аппаратными средствами. Для максимальной производительности рекомендуется использовать прерывания и правильно настраивать буферы.
Таким образом, использование библиотеки I2S на ESP32 позволяет легко и эффективно передавать аудиоданные на MAX98357A, обеспечивая высокое качество звука и минимальные задержки.
Тестирование качества звука после подключения MAX98357A к ESP32
После подключения MAX98357A к ESP32 важно провести несколько тестов, чтобы убедиться в правильности работы системы и качестве звука. Первоначально необходимо проверить стабильность работы динамика и корректность обработки аудиосигнала. Для этого используется простое воспроизведение тестового звука через I2S интерфейс, настроенный на ESP32.
Шаг 1: Подключение и настройка
Убедитесь, что все соединения выполнены правильно. MAX98357A должен быть подключен к ESP32 через I2S, с учетом правильных пинов для передачи данных (SD), тактовых сигналов (SCK, LRCK) и питания. Важно проверить параметры частоты дискретизации и битовой глубины в настройках I2S, так как они могут существенно влиять на качество звука. Рекомендуется использовать стандартную частоту 44,1 кГц с 16-битной глубиной для тестирования.
Шаг 2: Проверка аудиовыхода
Для проверки можно использовать простые аудиофайлы в формате WAV или MP3 с различными частотами и динамическими диапазонами. При воспроизведении важно обратить внимание на следующие параметры:
- Чистота звука: отсутствие искажений и посторонних шумов. На этом этапе можно настроить усиление, если звук слишком тихий или слишком громкий.
- Динамический диапазон: воспроизведение как тихих, так и громких звуков без искажений и с потерей детализации.
- Стереоэффект: если используется стереофонический звук, убедитесь в четкости разделения каналов.
Шаг 3: Оценка качества
Для точной оценки качества звука рекомендуется использовать спектр-анализатор или осциллограф, чтобы визуально подтвердить отсутствие искажений в аудиосигнале. Проверьте гармоники, уровень шума и частотный спектр. Идеальный сигнал должен быть как можно ближе к исходному, без существенных искажений.
Шаг 4: Корректировка параметров
В случае, если качество звука оставляет желать лучшего, попробуйте скорректировать параметры I2S, такие как частоту дискретизации или формат данных. Также может потребоваться настройка внешнего усилителя или фильтрация источников питания, если наблюдаются помехи.
Также рекомендуется провести тестирование на различных уровнях громкости, чтобы проверить линейность усиления и отсутствие искажений при разных уровнях сигнала.
Решение проблем с совместимостью и настройкой MAX98357A на ESP32
1. Проблемы с питанием MAX98357A
MAX98357A требует стабильного напряжения питания 3.3 В, которое подается через пин VCC. Если напряжение выходит за пределы допустимых значений (например, выше 3.6 В), может возникнуть перегрев чипа или неправильная работа. Для исключения этой проблемы следует использовать регулятор напряжения 3.3 В с хорошей фильтрацией и проверкой стабильности выходного сигнала. Также рекомендуется подключать землю (GND) MAX98357A к GND ESP32 для исключения возможных заземляющих проблем.
2. Настройка SPI-интерфейса
Для работы с MAX98357A необходимо правильно настроить SPI-интерфейс на ESP32. Часто проблема заключается в неправильных пинах или в использовании неверных параметров SPI (например, частоты или режима передачи). Для корректной работы необходимо использовать следующие настройки:
- CS (Chip Select): пин, который отвечает за выбор устройства. На ESP32 можно использовать любой свободный пин, но часто выбирают GPIO15.
- SCK (Serial Clock): пин, через который передается тактовый сигнал. Обычно используется GPIO14.
- MOSI (Master Out Slave In): пин для передачи данных. На ESP32 – GPIO13.
- MISO (Master In Slave Out): пин для получения данных. Этот пин не используется в данном случае, так как MAX98357A работает только на выход, поэтому его можно оставить не подключенным.
Также стоит настроить SPI с частотой не более 10 МГц, чтобы избежать ошибок передачи данных, так как MAX98357A ограничен более низкими значениями.
3. Проблемы с форматом данных
MAX98357A принимает аудиосигнал в формате I2S. Одной из частых проблем является некорректная настройка битовой глубины или частоты дискретизации. Для правильной работы используйте следующие параметры:
- Частота дискретизации: 44100 Гц или 48000 Гц.
- Битовая глубина: 16 бит.
- Формат данных: Left Justified или I2S Standard (правильный выбор зависит от версии драйвера).
Неправильная настройка этих параметров приведет к тому, что звуковой сигнал будет либо искажаться, либо вовсе не воспроизводиться.
4. Проблемы с загрузкой прошивки
В некоторых случаях проблемы с загрузкой прошивки могут быть связаны с неправильной инициализацией интерфейсов или конфликтами в настройках. Чтобы избежать ошибок, убедитесь, что:
- Установлена последняя версия библиотеки для MAX98357A (например, ESP32 I2S Audio).
- При загрузке прошивки используется правильная схема подключений и порты правильно настроены.
- Не происходит конфликта между портами ESP32 (например, использование одного пина для нескольких функций).
5. Проблемы с уровнем громкости
Если громкость звука слишком низкая, проверьте, настроен ли усилитель на правильный уровень. Для этого используйте библиотеку для управления усилителем и убедитесь, что уровень выходного сигнала соответствует требуемым параметрам. Параметры усилителя MAX98357A можно настроить через PWM, если требуется регулировка мощности.
Также стоит учесть, что MAX98357A имеет встроенный усилитель мощности, и его выход может напрямую подключаться к динамику. При неправильной настройке этого параметра звук может быть искажен или слабым.
Решение этих проблем позволит обеспечить стабильную и качественную работу MAX98357A с ESP32. Важно не только правильно подключить компоненты, но и убедиться в корректности конфигурации программного обеспечения.
Вопрос-ответ:
Как подключить MAX98357A к ESP32?
Для подключения MAX98357A к ESP32 потребуется несколько проводов. Подключите выводы I2S (SCK, WS и SD) к соответствующим пинам на ESP32, а также вывод питания VCC и земли GND. Проверьте, чтобы питание MAX98357A соответствовало его требованиям (обычно 3.3V или 5V). Также не забудьте подключить колонку к выходу усилителя.
Как настроить MAX98357A для работы с ESP32?
Для настройки MAX98357A на ESP32 нужно использовать библиотеку I2S в Arduino IDE. Установите необходимые параметры для I2S, такие как частота выборки (например, 44.1 кГц) и формат данных (например, 16-бит). В коде нужно указать пины, которые вы использовали для подключения. Также важно настроить выводы для синхронизации данных (WS и SCK) и передачи аудио данных (SD).
Как решить проблему с качеством звука при использовании MAX98357A с ESP32?
Если качество звука плохое, начните с проверки подключения пинов I2S. Убедитесь, что они надежно соединены. Также стоит проверить уровень выходного сигнала и его совместимость с вашей колонкой. Попробуйте изменить параметры в коде, например, уменьшить частоту выборки или изменить формат передачи данных, если это поддерживает ваше устройство. Еще одна возможная проблема — помехи на линии питания, которые можно устранить с помощью конденсаторов фильтрации.
Какие библиотеки необходимы для работы с MAX98357A на ESP32?
Для работы с MAX98357A на ESP32 вам потребуется библиотека I2S, которая включена в стандартную поставку Arduino IDE. Также могут понадобиться дополнительные библиотеки для работы с аудио, такие как Audio.h или специфичные для вашего проекта. Убедитесь, что вы используете актуальные версии библиотек и настроили все параметры для вашего устройства в соответствии с его характеристиками.
Можно ли использовать MAX98357A с другими микроконтроллерами, кроме ESP32?
Да, MAX98357A можно использовать с другими микроконтроллерами, поддерживающими интерфейс I2S. Например, такие микроконтроллеры, как ESP8266, STM32, или даже некоторые версии Arduino, могут работать с этим усилителем при правильной настройке. Важно, чтобы микроконтроллер поддерживал передачу данных через I2S и соответствующие пины для подключения.
