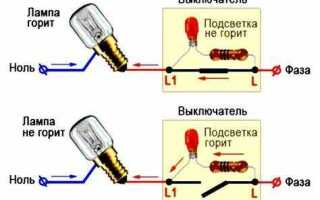

Перед монтажом убедитесь в целостности изоляции проводов и надёжности контактов: сечение жилы должно соответствовать нагрузке (рекомендуется 1,5–2,5 мм² для освещения до 1 кВт), а зажимы – обеспечивать усилие 1,2–1,5 Н·м. Проверьте маркировку на корпусе: L подключается к фазному проводу, N – к нулевой шине, а L’ к подпитывающему контуру подсветки (может потребоваться через резистор или встроенный дроссель).
После фиксации выключателя в монтажной коробке выполните контрольное измерение мультиметром: на клемме L’ при выключенном положении должно быть 5–10 В постоянного тока, достаточных для свечения светодиода без нагрузки. Включите нагрузку и убедитесь, что общая схема (L–выключатель–лампа–N) замыкается без просадок напряжения. При правильном подключении подсветка остаётся активной всегда, а основная цепь управляет только лампой.

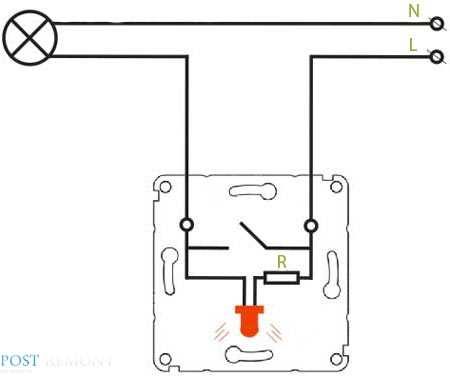

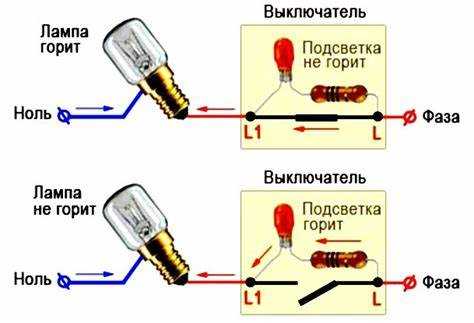

Как работает выключатель с подсветкой и зачем он нужен
Выключатель с подсветкой содержит внутри мини-лампу (неоновую или светодиодную) и токоограничивающий резистор. При отключенном положении между фазой и нулём проходит небольшой ток (≈0,5–1 мА), достаточный для свечения подсветки при напряжении 220 В. Потребляемая мощность не превышает 0,03 Вт, поэтому светодиодные модули не нагреваются и не влияют на счётчик электричества.
- Неоновая подсветка: устойчивость к высоким перепадам напряжения (до 250 В), стабильное свечение в диапазоне 190–240 В, ресурс до 100 000 ч.
- Светодиодная подсветка: мгновенный запуск, отсутствие мерцания, ресурс до 50 000 ч, диапазон рабочих температур −20…+40 °C.
- Токоограничивающий резистор: снижает ток до безопасных 0,5–1 мА, защищает подсветку при импульсных скачках.
При монтажных работах фазный провод подключается к клемме «L» подсветки, ноль – к общей клемме. Рекомендуется использовать выключатели с клеммами «0» и «L» в одном корпусе – это упрощает подключение и снижает риск перекрёстных ошибок.
- Обнаружение выключателя в темноте: светящаяся точка на стене позволяет быстро найти место управления освещением.
- Энергосбережение: малое потребление подсветки не превышает 0,03 Вт, в год экономия до 0,5 кВт·ч на точку.
- Повышенная безопасность: подсветка не даёт случайно задеть неподключённый выключатель в темноте.
- Эстетическая завершённость: ровный свет, отсутствие тёмных зон на панели.
Выбирайте модели с защитой от перенапряжения и встроенным RC-фильтром для предотвращения помех в бытовой сети и невозможности «пощелкивать» подсветкой при электросетевых выбросах.

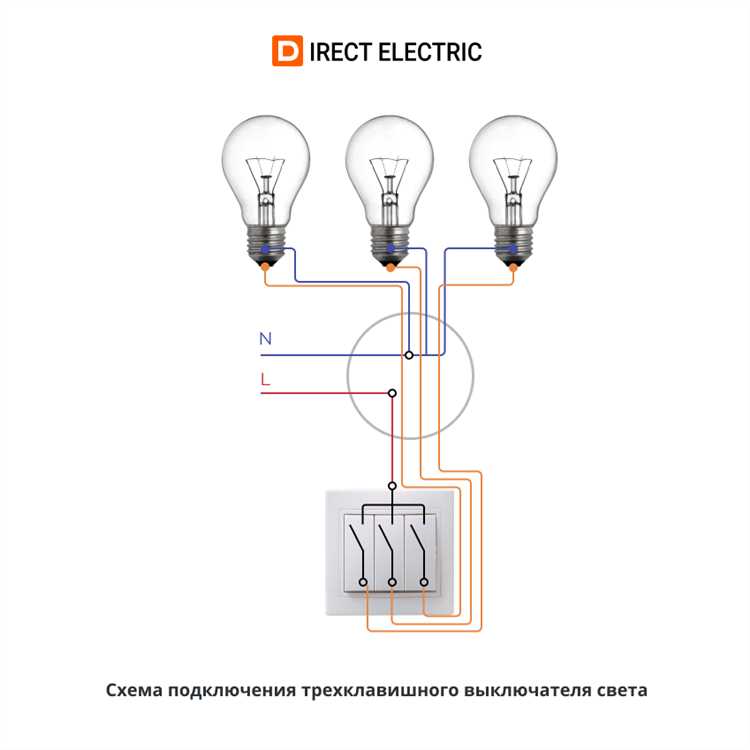

Какие виды выключателей с подсветкой существуют
Подсветка в выключателе может выполнять индикационную или навигационную функцию. В зависимости от принципа действия и конструкции различают несколько основных видов таких устройств.
1. Неоновая или светодиодная индикация
Наиболее распространённый тип. Подсветка работает при разомкнутой цепи, указывая на расположение выключателя в темноте. Используется в обычных клавишных и сенсорных моделях. Для корректной работы с лампами накаливания или галогеновыми светильниками дополнительных элементов не требуется. При подключении к светодиодным или люминесцентным лампам необходимо ставить шунтирующий резистор или конденсатор, чтобы исключить мерцание.
2. Подсветка при включённом свете
Используется для контроля состояния освещения на удалённых точках. В этом случае индикация активна только при замкнутой цепи. Подходит для лестничных и проходных схем. Нередко применяется в распределительных щитах и коммерческих помещениях.
3. Сенсорные выключатели с подсветкой
Модели с сенсорной панелью оснащаются контурной подсветкой, которая активируется при приближении руки или постоянно подсвечивает рабочую зону. Могут поддерживать изменение цвета в зависимости от состояния (включено/выключено). Требуют подключения к нейтрали.
4. С диммируемой подсветкой
Подходит для спален и детских комнат. Яркость может регулироваться вручную или автоматически в зависимости от внешнего освещения. Чаще всего реализуется в виде диммеров с кольцевой или точечной подсветкой. Совместимы не со всеми типами ламп.
5. Комбинированные решения
Совмещают навигационную и индикационную функции. Могут менять яркость и цвет свечения, отключаться по таймеру или датчику освещённости. Используются в системах «умный дом» и требуют соответствующей проводки.
Необходимые инструменты и материалы для подключения
Инструменты: отвёртка с изолированной рукояткой PH2 (длина лезвия 75 мм); стриппер с регулировкой длины зачистки 0,8–1,2 мм; мультиметр с диапазоном до 250 В переменного тока; круглогубцы для обжима наконечников; диэлектрические щипцы класса II (до 1000 В).
Материалы: кабель NYM 2×1,5 мм² (минимум 1 м); клеммная колодка на 3 контакта с винтовыми зажимами; однополюсный выключатель с LED-индикацией 10 А; термоусадочные трубки Ø 2,2 мм (10 шт.); изоляционная лента ПВХ класса ВТК; крепёж – саморезы 3,5×25 мм (4 шт.) и дюбеля 6×30 мм (4 шт.).
Дополнительно: маркер для маркировки жил; мягкие наконечники «обжим» 1,5 мм² (10 шт.); резиновые перчатки с защитой от короткого замыкания; небольшой контейнер для крепёжных элементов.

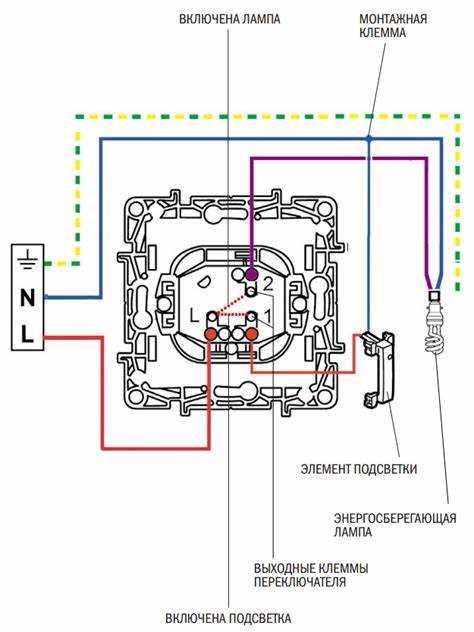

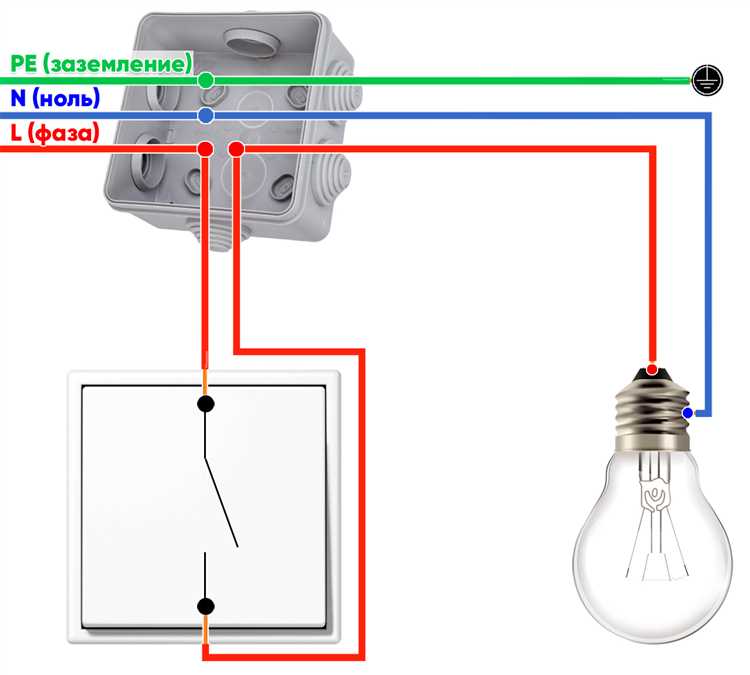

Подключение одноклавишного выключателя с неоновой подсветкой
Отключите питание на вводном автомате, проверьте отсутствие напряжения индикаторной отвёрткой.
Необходимые инструменты и материалы: мультиметр, тонкогубцы, отвёртка с изолированной ручкой, медный провод сечением 1 мм² (марки ВВГ-нг 2×1,0).
Подготовьте проводку: фазный (коричневый) и нулевой (голубой) жилы зачистите на 8 мм. Контактная колодка выключателя имеет три клеммы: L (фаза), → (выход на нагрузку) и ↓ (подсветка).
Последовательность подключения:
1. Подключите фазный провод в клемму L.
2. Выходной провод к светильнику закрепите в клемме →.
3. Нулевой провод подсветки (обычно синий или белый) подключите в клемме ↓ вместе с нулём освещения.
Проверьте плотность затяжки винтов: рекомендуемый момент 1,2 Н·м. Не допускать перекоса клемм.
Включите питание, убедитесь в работе подсветки при выключенном положении клавиши и в переключении нагрузки при нажатии.
При нагрузке более 5 А используйте автомат 6 А и провод 1,5 мм² для снижения нагрева.

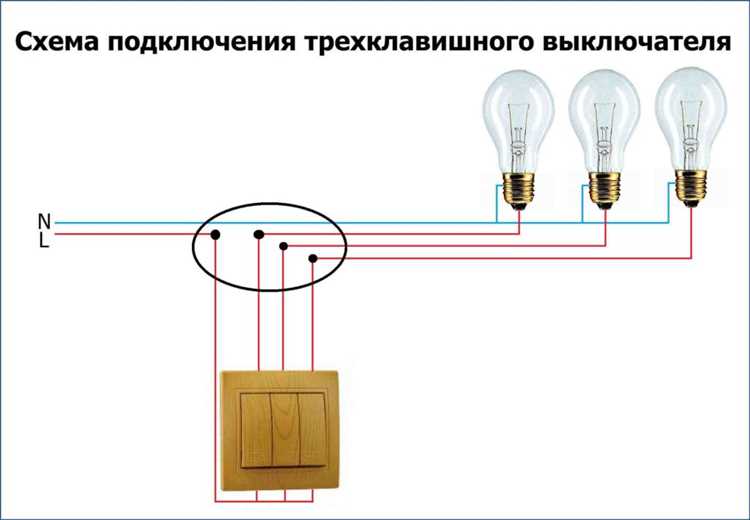

Подключение двухклавишного выключателя с подсветкой
Отключить питание на щитке и проверить отсутствие напряжения на клеммах с помощью мультиметра. Рекомендуемый провод: медь 1,5 мм², жила – однопроволочная.
Фазный провод (L) подключить к общей клемме «COM». Обозначение может быть «L» или «P». Затягивать винты до 0,8 Н·м, чтобы предотвратить перегрев.
Два выходных провода (к лампам или нагрузке) закрепить в клеммах L1 и L2. Цвета жил используйте различающиеся (например, коричневый и серый) для предотвращения ошибок при последующих работах.
Нулевой провод (N) подключить к клемме подсветки: на задней части корпуса есть отдельный контакт с маркировкой «N» или символом нуля. Без этого подсветка не будет работать.
Заземление (PE) подсоединить к корпусной клемме, если она предусмотрена конструкцией. Рекомендуется использовать зеленожёлтый провод и надёжную оболочку.
После сборки включить питание и проверить работу каждой клавиши: подсветка должна гореть в выключенном положении, потребляя не более 0,3 Вт. При неправильном свете – повторно проверить клеммы «COM» и «N».
Что делать, если подсветка выключателя не горит или мигает
Первым шагом проверьте правильность подключения подсветки. Контрольный провод должен быть подключён к фазе, а не к нулю. Ошибочное подключение приводит к отсутствию свечения или нестабильной работе.
Если подсветка не горит, измерьте напряжение на клеммах подсветки с помощью мультиметра. При отсутствии напряжения проблема может быть в неисправной проводке или отсутствии фазы.
Мигание подсветки часто связано с плохим контактом в клеммах или ослаблением проводов. Проверьте плотность зажима и состояние соединений.
Низкое напряжение питания выключателя вызывает мерцание лампы подсветки. Убедитесь, что питающее напряжение стабильно и соответствует стандарту 220 В ±10%.
Некоторые модели выключателей с подсветкой требуют определённого минимального тока нагрузки. Если нагрузка слишком мала (например, светодиодные лампы с низким потреблением), подсветка может мигать. В этом случае поможет установка дополнительного нагрузочного резистора или замена выключателя на модель с совместимостью для LED-ламп.
При использовании подсветки с люминесцентными или энергосберегающими лампами возможны помехи, вызывающие мигание. Рекомендуется применять выключатели, специально рассчитанные для таких типов нагрузок.
Если после всех проверок подсветка продолжает мигать или не включается, возможно повреждение самого светодиода или встроенного резистора. Замена выключателя решит проблему.
Ошибки при подключении выключателя с подсветкой и как их избежать
Выключатель с подсветкой требует точного соблюдения электрической схемы. Ошибки могут привести к некорректной работе устройства или возникновению опасных ситуаций.
- Подключение подсветки вместо фазы. Часто подсветку ошибочно подключают к фазе, в результате светодиод горит постоянно или выключатель не выключает нагрузку. Подсветку нужно подключать к нулю, а не к фазе.
- Отсутствие разделения нулевого и фазного проводов. Подключение подсветки без отдельного нулевого провода приводит к мерцанию или слабому свечению при выключенном состоянии. Рекомендуется обеспечить правильное разделение проводов согласно схеме.
- Подключение с использованием двойного выключателя без учета подсветки. В двухклавишных выключателях с подсветкой каждая подсветка должна быть подключена к соответствующей нагрузке и нулю, иначе подсветка может работать неправильно или перегореть.
- Использование выключателей с подсветкой в цепях с низким напряжением или нестабильным током. Это может вызвать частое перегорание светодиода подсветки. Необходимо проверять технические характеристики перед установкой.
- Игнорирование полярности при подключении подсветки. Светодиод в подсветке чувствителен к полярности. Перепутанные провода приведут к отсутствию свечения или повреждению подсветки.
- Перед подключением обязательно отключите питание и проверьте напряжение тестером.
- Используйте инструкции производителя для точного определения клемм для фазы, нагрузки и подсветки.
- Подключайте подсветку только к нулевому проводу, избегая фазного подключения.
- Проверяйте качество и состояние проводов, чтобы исключить повреждения изоляции и короткие замыкания.
- Если выключатель устанавливается в сложных схемах (например, с перекрестным подключением), используйте схемы с учетом подсветки или консультируйтесь с электриком.
Соблюдение этих рекомендаций минимизирует риск ошибок и обеспечит надежную работу выключателя с подсветкой.
Вопрос-ответ:
Как правильно подключить выключатель с подсветкой к двухпроводной сети?
Выключатель с подсветкой обычно имеет три контакта: фаза, нагрузка и нейтраль. В двухпроводной сети нейтраль может отсутствовать в точке подключения, поэтому подсветка часто подключается параллельно нагрузке. Чтобы схема работала корректно, необходимо подключить фазу к входу выключателя, нагрузку — к выходу, а подсветку — между фазой и выходом через встроенный резистор. Важно проверить тип подсветки — она должна быть рассчитана на напряжение сети.
Можно ли установить выключатель с подсветкой вместо обычного без дополнительных изменений проводки?
Зависит от типа подсветки и схемы проводки. Если подсветка работает от напряжения сети и нейтраль есть в коробке, то замена проста: меняется только сам выключатель. Если нейтраль отсутствует, подсветка может не работать или придется использовать модель с подсветкой, рассчитанной на двухпроводную схему. Рекомендуется предварительно проверить схему и при необходимости добавить нейтральный провод.
Почему подсветка выключателя светится постоянно, даже когда свет выключен?
Это происходит из-за того, что подсветка подключена через очень малое сопротивление или конденсатор, позволяя небольшой ток проходить через лампу. В результате LED или неоновая лампа в выключателе горит постоянно, хотя нагрузка отключена. Иногда такое явление связано с особенностями электропроводки, например, когда используется энергосберегающая лампа, чувствительная к малым токам. Для устранения можно установить дополнительный резистор или использовать другой тип подсветки.
Какие ошибки чаще всего встречаются при подключении выключателя с подсветкой и как их избежать?
Основные ошибки — перепутать фазу и ноль, подключить подсветку напрямую к нагрузке без учета напряжения, использовать выключатель с подсветкой в схемах без нейтрали без адаптации. Это приводит к неправильной работе подсветки, мерцанию или полному отсутствию свечения. Для избежания ошибок следует внимательно изучить схему подключения, проверить маркировку проводов и использовать выключатели, подходящие под конкретный тип электросети.
