Балкон с выносом увеличивает полезную площадь квартиры и улучшает обзор, но его устройство требует точного соблюдения строительных норм и расчетов. Перед началом работ необходимо определить тип выноса: на кронштейнах, на балках или комбинированный, учитывая особенности несущей стены и возможность крепления.
Важным этапом является выбор материалов: профильные трубы для каркаса должны иметь толщину не менее 2 мм, а крепежные элементы – из коррозионностойкой стали. Утепление лучше выполнять снаружи, используя экструдированный пенополистирол толщиной не менее 30 мм для защиты от промерзания.
Монтаж начинается с установки каркаса и закрепления его к стене анкерами не менее 12 мм в диаметре с шагом 40-50 см. Для безопасности важно предусмотреть дополнительные ребра жесткости и проверить горизонтальность конструкции уровнем с точностью 1-2 мм на метр.
Как самостоятельно сделать балкон с выносом: пошаговая инструкция
1. Подготовка инструментов и материалов: сварочный аппарат, металлический профиль или трубы для каркаса, антикоррозийная краска, монтажные уголки, саморезы, уровень, перфоратор и герметик.
2. Проверьте состояние плиты балкона и убедитесь в её несущей способности. При необходимости укрепите плиту металлическими уголками, закрепленными анкерами в бетон.
3. Снимите старое ограждение и подготовьте основание для установки нового каркаса. Очистите поверхность от пыли и загрязнений.

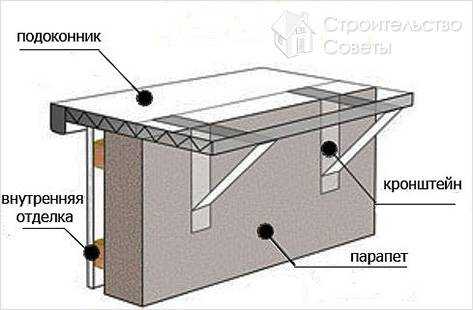

4. Разметьте выносные точки по периметру плиты, отступив 30-50 см от края для безопасного выступа. Закрепите опорные кронштейны с помощью анкерных болтов, строго контролируя горизонтальность уровнем.
5. Сварите каркас из металлического профиля, соблюдая размеры выноса и обеспечивая жёсткость конструкции. Обязательно выполните усиление в местах крепления к плите и ограждению.
6. Обработайте металлические элементы антикоррозийной краской, чтобы предотвратить ржавчину и продлить срок службы конструкции.
7. Установите каркас на закрепленные кронштейны, закрепляя соединения болтами и проверяя уровень и прямоугольность.
8. Смонтируйте ограждение и внешнюю отделку: профили ПВХ, алюминиевые рамы или деревянные панели, в зависимости от выбранного материала. Все стыки обработайте герметиком для защиты от влаги.
9. Проведите отделочные работы внутри балкона: утепление, монтаж пола и монтаж оконных конструкций, если предусмотрено.
10. Проверьте прочность и надежность всех соединений, убедитесь в безопасности конструкции перед эксплуатацией.
Выбор типа выноса балкона и его особенности
Фронтальный вынос увеличивает площадь по периметру парапета. Используется металлический профиль или трубы, которые крепятся к основанию плиты. Этот тип подходит для легких конструкций и обеспечивает удобство монтажа, но требует усиления основания при значительном расширении более 30 см.
Угловой вынос предусматривает расширение не только вперед, но и в сторону. Конструкция требует более сложного расчета нагрузок, усиления несущих элементов и точного крепления к стенам здания. Используется для визуального увеличения площади и создания более просторного пространства.
Вынос с опорой на консоли применяется при значительном увеличении площади балкона – от 40 см и выше. Консоли крепятся к несущей стене, что позволяет переносить нагрузку на конструкцию здания без риска деформации. Для монтажа необходимы качественные анкерные крепления и проверка несущей способности стены.
Вынос на столбах используется при невозможности крепления к стене или для создания отдельной опорной конструкции. Столбы устанавливаются на фундамент или бетонную площадку, что увеличивает стоимость и время монтажа, но значительно расширяет возможности по размерам и форме балкона.
Рекомендуется учитывать вес конструкции, материал парапета и внешние климатические нагрузки при выборе типа выноса. Без точного расчета креплений и нагрузок риск разрушения увеличивается в разы.
Расчет нагрузки и подготовка проекта балкона с выносом
Перед началом работ необходимо точно рассчитать нагрузки, которые будет испытывать конструкция с выносом. Вес балкона складывается из собственного веса ограждений и пола, нагрузки от отделочных материалов, мебели, а также временной нагрузки – людей и снеговой массы. Средняя нагрузка на 1 м² рассчитывается исходя из 150–200 кг для жилых балконов.
Для расчета прочности основы следует определить тип несущей конструкции здания: бетонная плита, кирпичная кладка или металлический каркас. Для бетонных плит допустимая нагрузка обычно составляет 400–500 кг/м², для кирпичных стен – 200–300 кг/м², с учетом фактического состояния материалов. Вынос не должен превышать 40–50 см без дополнительного усиления.
Расчет момента нагрузки производится по формуле: M = F × L, где F – общая нагрузка на вынос, L – длина выноса. Полученное значение сравнивается с максимальной несущей способностью креплений и анкеров, используемых для монтажа.

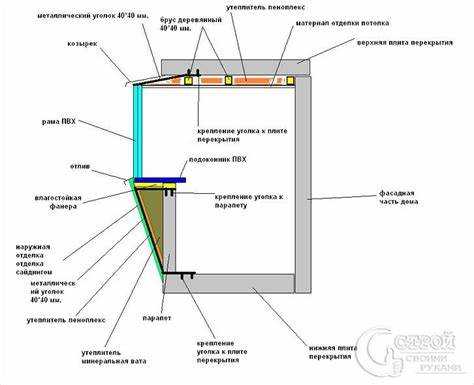

Проект должен содержать схемы крепления к несущей стене, указание типов материалов и сечений металлических элементов, а также расчет деформаций. Рекомендуется использовать усиленные профили из стали или алюминия толщиной не менее 3 мм при выносе более 30 см.
В проект включают смету с точным перечнем материалов, учитывая вес декоративных покрытий и планируемую мебель. При наличии остекления учитывают дополнительную нагрузку от стеклопакетов – 25–40 кг на 1 м².
Подготовка инструментов и материалов для монтажа выноса
Инструменты: перфоратор с набором буров диаметром 10-12 мм для крепления консольных кронштейнов, строительный уровень с длиной не менее 1 метра для проверки ровности, рулетка от 5 метров для точных замеров, шуруповерт с комплектом бит по металлу и бетону, гаечные ключи №13 и №17 для затяжки крепежа, металлическая ножовка или болгарка с диском по металлу для резки профилей. Рекомендуется иметь защитные очки и перчатки для безопасности.
Материалы: профильная труба 40×20 мм толщиной стенки не менее 2 мм для каркаса выноса, оцинкованные кронштейны длиной от 60 см, анкерные болты M10 с длинной шпильки от 100 мм, оцинкованные саморезы по металлу 4.2х25 мм, монтажная пена для герметизации стыков, профиль ПВХ для обшивки и уплотнительные ленты. Для отделки балкона потребуется листовая влагостойкая фанера толщиной 10-12 мм или влагостойкие панели ПВХ.
Перед началом работ следует проверить наличие всех комплектующих и их соответствие проектным параметрам, чтобы избежать простоев и дополнительных затрат.
Демонтаж старого ограждения и подготовка основания балкона
Для демонтажа старого ограждения сначала снимите все крепежные элементы – болты, саморезы, сварные соединения. Используйте угловую шлифмашину с отрезным диском для аккуратного удаления металлических деталей, избегая повреждения плиты балкона.
После снятия ограждения проверьте состояние бетонного основания. Очистите поверхность от пыли, грязи и старой краски при помощи металлической щетки или шлифовальной машины с абразивным кругом. Удалите участки с отслоившимся бетоном и трещины глубиной более 2 мм, применяя бетонный ремонтный состав.
Особое внимание уделите армирующему каркасу: если арматура корродирована, очистите её до металлического блеска и обработайте антикоррозийным грунтом. Для выравнивания основания нанесите цементно-песчаную стяжку толщиной 10–15 мм с использованием быстротвердеющих смесей.
Проверьте горизонтальность основания с помощью строительного уровня. При необходимости выполните корректировку стяжки. Только после полного высыхания поверхности приступайте к монтажу нового выносного балконного ограждения.

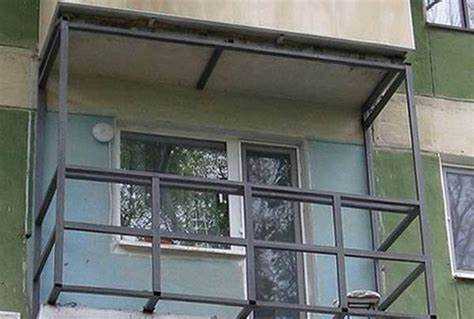

Монтаж несущей конструкции для выноса балкона
Первый этап – закрепление крепежных анкерных элементов в стене здания. Для этого используется перфоратор с буром 12-14 мм, глубина сверления – не менее 12 см. Анкеры должны быть из нержавеющей стали, выдерживать нагрузку не менее 300 кг каждый. Расстояние между точками крепления – 40–50 см.
Далее монтируются стальные консоли из профильной трубы 60х40 мм с толщиной стенки не менее 3 мм. Консоли привариваются к заранее подготовленным монтажным пластинам, закреплённым анкерами в стене. Сварочные швы должны быть непрерывными, без пропусков, чтобы обеспечить прочность конструкции.
Установка выносного каркаса начинается с закрепления балочного профиля к консольным опорам. Балка из профильной трубы 80х40 мм укладывается на консоли и фиксируется болтовыми соединениями М12 с гайками с контргайками для исключения самопроизвольного раскручивания.
Все узлы соединений рекомендуется обработать антикоррозийной грунтовкой и покрыть морозостойкой краской. Перед монтажом рекомендуется проверить горизонтальность выноса по уровню с точностью до 2 мм, чтобы избежать перекосов и дополнительной нагрузки.
Финальный шаг – установка ограждающих элементов и плиты перекрытия, но они монтируются только после полной проверки жесткости и надежности несущей конструкции.
Установка ограждений и защитных элементов на выносной части
Перед монтажом ограждений необходимо проверить прочность сварных соединений выносной конструкции. Допускается минимальное прогибание консоли – не более 2 мм на 1 м вылета. При превышении этого значения усиливают основание дополнительными укосами или вертикальными стойками.
Каркас ограждения изготавливается из профильной трубы сечением не менее 40×20 мм. Горизонтальные элементы привариваются к несущим консолям. Оптимальная высота перил – 1000–1100 мм. Вертикальные стойки располагаются с шагом 400–500 мм. Для жесткости монтируются два дополнительных горизонтальных пояса на высоте 300 и 600 мм.
Перед обшивкой выполняется антикоррозийная обработка всех металлических деталей. Используется грунт типа ГФ-021, после высыхания наносится слой атмосферостойкой эмали. Пренебрежение этим этапом приводит к коррозии уже в первые годы эксплуатации.
В качестве облицовки применяются профлист, панели ПВХ, металлический сайдинг. Материал крепится саморезами с термошайбами. Нижний край заводится под капельник, чтобы исключить попадание воды внутрь конструкции. Все стыки герметизируются полиуретановым герметиком.
Для защиты от осадков по периметру выносной части устанавливаются водоотливы с уклоном 5–7°. Используется оцинкованный металлический отлив шириной не менее 100 мм. Он монтируется с выпуском за пределы обшивки на 30–40 мм и крепится к каркасу с шагом 150–200 мм.
Дополнительно по внешнему краю ограждения может устанавливаться ветровой экран из поликарбоната толщиной 4–6 мм. Он крепится на специальные держатели или алюминиевый профиль, обеспечивая устойчивость к порывам ветра до 20 м/с.
Гидроизоляция и утепление выносного балкона
Без надежной гидроизоляции и утепления выносной балкон быстро теряет функциональность. Влага разрушает материалы, а теплопотери делают пространство непригодным для использования в холодное время года.
- Гидроизоляция пола: сначала наносится праймер на основание (бетонная плита), затем укладывается рулонная гидроизоляция – например, стеклогидроизол или аналог на битумной основе. Полосы накладываются с нахлестом не менее 10 см и проклеиваются горелкой или мастикой.
- Гидроизоляция стен и парапета: используется жидкая резина, битумная мастика или проникающая гидроизоляция. Обрабатываются все поверхности, включая швы и углы. Особое внимание – местам стыков с плитой и оконной рамой.
- Дополнительная защита: на наружной части парапета устанавливаются металлические отливы с уклоном не менее 10°, чтобы отводить воду за пределы конструкции.
После полной герметизации балконного контура приступают к утеплению. Использовать пенопласт на выносных конструкциях не рекомендуется – он впитывает влагу и теряет форму.
- Пеноплекс (экструдированный пенополистирол): оптимален по прочности и влагостойкости. Толщина для стен – не менее 30 мм, для пола – от 50 мм. Крепится дюбелями-грибками, швы запениваются.
- Утепление пола: поверх гидроизоляции укладывается утеплитель, затем плита ОСБ или ЦСП, далее – чистовое покрытие. Если планируется теплый пол – сначала монтируется система обогрева, затем заливается стяжка толщиной 3–4 см.
- Утепление потолка: применяется фольгированный пенофол в паре с пеноплексом. Крепление – монтажный клей или дюбели, швы герметизируются алюминиевым скотчем.
Завершающий этап – установка пароизоляции (пленка или фольгированный слой), чтобы исключить конденсат внутри утеплителя. Далее обшивка – гипсокартон, вагонка, панели ПВХ.

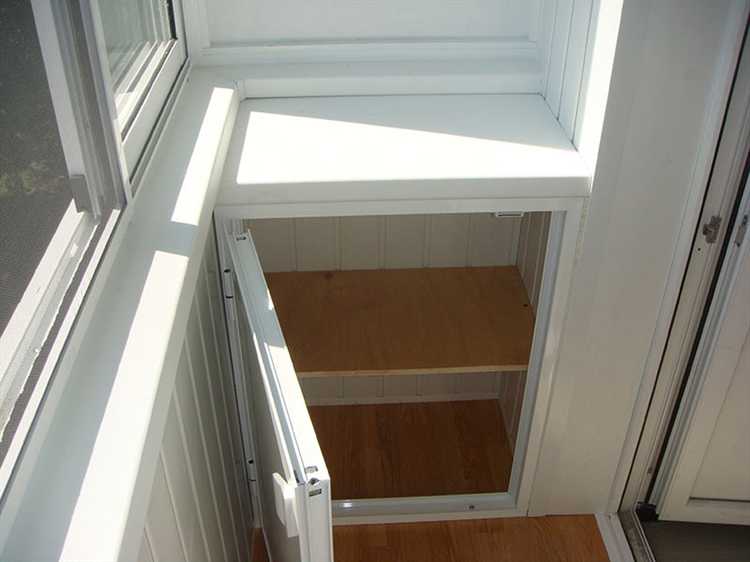

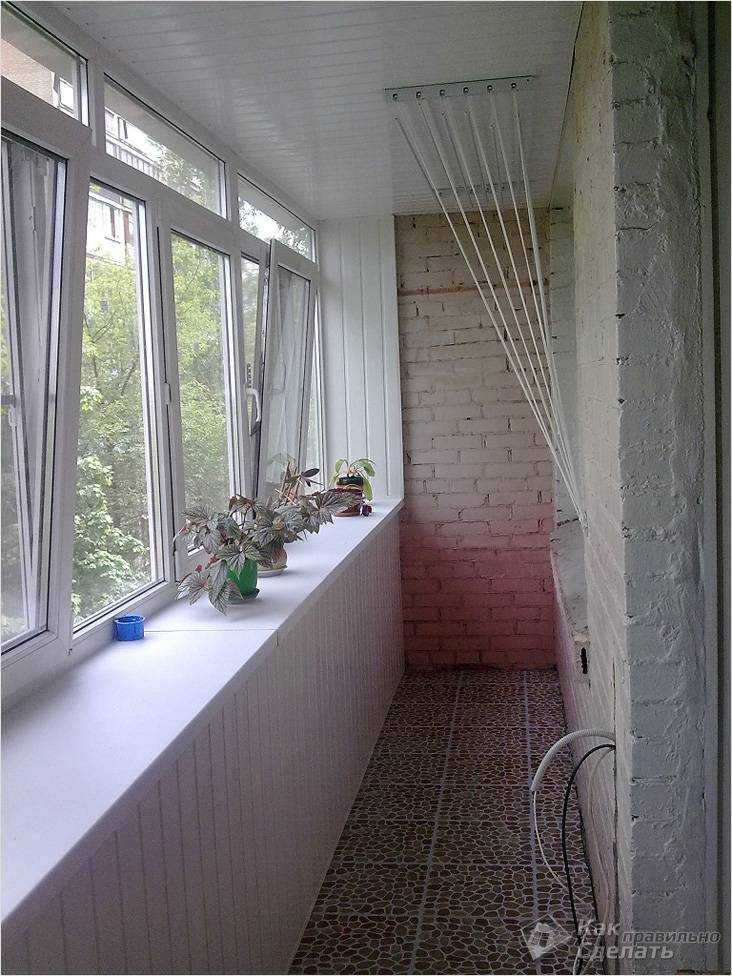

Отделка и оформление пола, стен и потолка выносного балкона
После остекления и утепления балкона переходят к отделке внутренних поверхностей. Важно учитывать особенности выносной конструкции – увеличенную площадь и возможные температурные перепады.
- Пол – многослойная конструкция. Основание – влагостойкая фанера или ЦСП. Утепление – плиты ППС или экструдированного пенополистирола (толщина от 30 мм). Поверх – черновое покрытие из ОСБ. Финишный вариант: ламинат 32 класса, кварцвинил, ПВХ-плитка или террасная доска. Укладку производят с зазором 5–7 мм от стен для компенсации расширения.
- Стены – предпочтение отдают материалам с низкой теплопроводностью. Варианты:
- Вагонка (деревянная или ПВХ) – крепится на обрешётку из бруса 30×40 мм, шаг 40 см.
- Панели МДФ с влагостойким покрытием – фиксируются с помощью кляймеров, между панелью и стеной – зазор под утеплитель.
- Гипсокартон влагостойкий (ГКЛВ) – монтируется на металлический профиль, затем шпаклюется и окрашивается.
- Потолок – должен быть лёгким и не создавать дополнительной нагрузки:
- Реечный алюминиевый – прост в установке, не боится влаги, монтируется на направляющие.
- Натяжной потолок – допускается при достаточной теплоизоляции, не теряет форму от конденсата.
- Пластиковые панели – крепятся к деревянной или металлической обрешётке, удобны в уходе.
Для исключения мостиков холода все стыки перед отделкой герметизируются монтажной пеной и саморасширяющимися лентами. Поверхности обрабатываются антисептиками и грунтовками глубокого проникновения.
