Самодельная газонокосилка – это не просто способ сэкономить, но и возможность создать инструмент, адаптированный под конкретные условия участка. Чтобы приступить к сборке, потребуется электродвигатель мощностью не менее 1,5 кВт, стальной корпус, пара колес одинакового диаметра (от детской коляски или садовой тачки), а также нож из закаленной стали толщиной 2–3 мм.
Электродвигатель можно снять с неисправной стиральной машины или промышленного вентилятора. Он должен работать от сети 220 В и иметь частоту вращения от 2800 об/мин. Для крепления двигателя к корпусу используется металлическая рама из уголка 40×40 мм, которую необходимо сварить или скрепить болтами.
Нож следует закрепить непосредственно на валу двигателя, используя проставку и фиксирующую шайбу. Балансировка ножа обязательна: несбалансированный элемент приведет к вибрации и быстрому износу подшипников. Перед установкой ножа его необходимо заточить под углом 30° и обработать антикоррозийным составом.
Корпус изготавливается из листа стали толщиной не менее 2 мм. Он должен иметь полукруглую форму с кожухом, защищающим от разлета травы и камней. В нижней части корпуса делается прорезь для выхода скошенной травы. К кожуху также можно прикрепить мешок для сбора травы.
Колеса устанавливаются по бокам корпуса с помощью осей и подшипников. Чтобы обеспечить равномерную высоту среза, рекомендуется предусмотреть механизм регулировки высоты – например, переставные кронштейны с фиксирующими отверстиями.
Подключение двигателя требует обязательного наличия кнопки пуска с фиксацией, а также автоматического выключателя на 10 А. Кабель должен быть медным, сечением не менее 2×1,5 мм², в двойной изоляции. Вся электрика должна быть защищена от влаги и пыли.

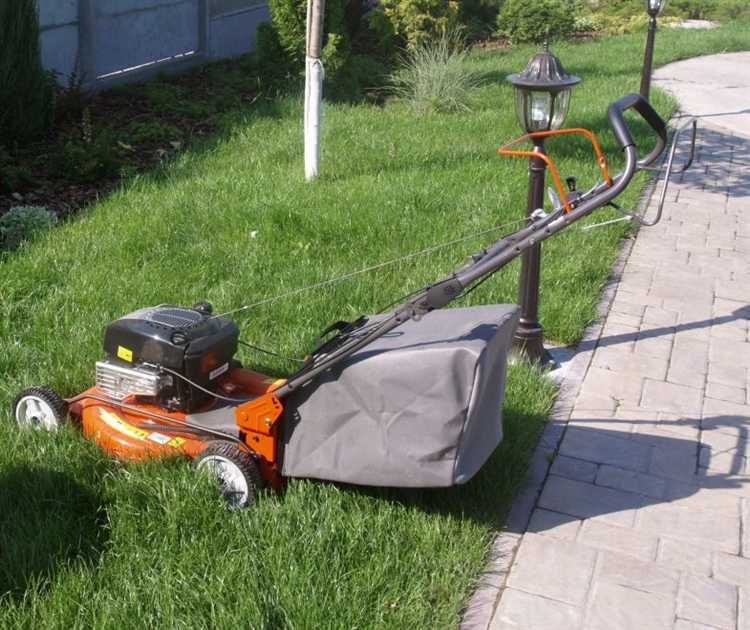

Выбор типа конструкции: роторная или барабанная
При самостоятельной сборке газонокосилки ключевое решение – выбор конструкции режущего механизма. От него зависит не только качество среза, но и сложность сборки, уровень шума, износ деталей.
- Роторная конструкция:
- Принцип действия: горизонтально расположенный нож, вращающийся с высокой скоростью.
- Подходит для неровных участков, сухой и жёсткой травы.
- Проще реализуется: один электромотор, нож, вал, кожух.
- Допускается использование старого двигателя от пылесоса или дрели мощностью от 500 Вт.
- Срез грубый, трава может «рваться», особенно при тупом ноже.
- Высокий уровень шума и вибраций. Требуется балансировка ножа.
- Барабанная конструкция:
- Принцип действия: несколько спиральных лезвий вращаются на валу и контактируют с неподвижным контрлезвием.
- Обеспечивает чистый срез – трава «состригается», как ножницами.
- Оптимальна для ровных участков с регулярным уходом.
- Сложнее в сборке: требуется точная установка лезвий, регулировка зазора между ними (до 0,1 мм).
- Можно использовать ручной привод или редуктор от велосипеда.
- Тихая работа, минимальные вибрации, длительный ресурс режущих элементов.
Если важна универсальность и простота сборки – роторный вариант предпочтительнее. Для идеального среза и низкого шума – выбирается барабанный механизм, но он потребует больше усилий на этапе проектирования и настройки.

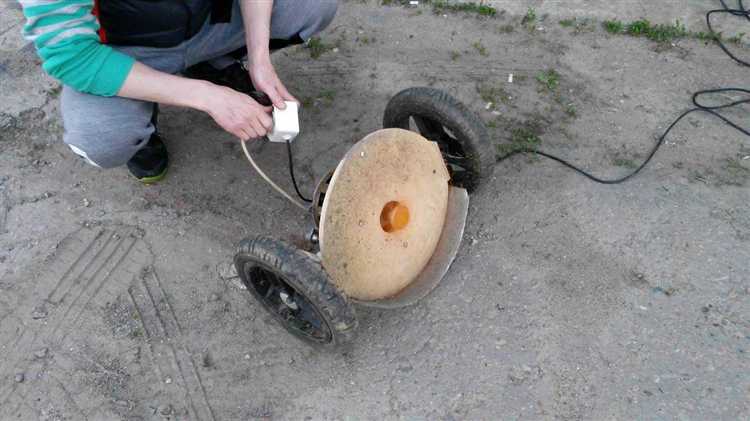

Какие комплектующие понадобятся и где их достать
Для сборки самодельной газонокосилки потребуется электрический или бензиновый двигатель мощностью от 1 до 2 кВт. Подходящие модели можно найти на разборках мототехники или приобрести на платформах Avito, Юла, Aliexpress. Электродвигатели от старых стиральных машин также подойдут, но потребуют переделки креплений и вала.
Каркас изготавливается из алюминиевого или стального профиля. Прочные уголки и трубки продаются в строительных гипермаркетах (например, «Леруа Мерлен») или металлобазах. Колёса подойдут от детской коляски, тележки или садовой тачки – ищите на барахолках или в магазинах запчастей для садовой техники.
Режущий элемент – нож из закалённой стали длиной 30–40 см. Оптимально использовать нож от заводской газонокосилки, которые продаются в специализированных магазинах или на сайтах типа Ozon, 220 Вольт. Можно изготовить нож самостоятельно из автомобильной рессоры, предварительно отшлифовав и сбалансировав его.
Для крепления двигателя и ножа понадобится шкив, подшипники, шпильки и болты М8–М10 с гайками. Всё это есть в автомагазинах и хозяйственных отделах. Ремень привода – клиновой, подбирается под диаметр шкивов. Рекомендуется покупать ремни в сервисах по ремонту сельхозтехники.
Корпус можно сварить из листового металла толщиной 2–3 мм. Металл продаётся на металлобазах или строительных рынках. Для защиты от коррозии потребуется антикоррозийная грунтовка и краска – доступны в любом магазине лакокрасочных материалов.

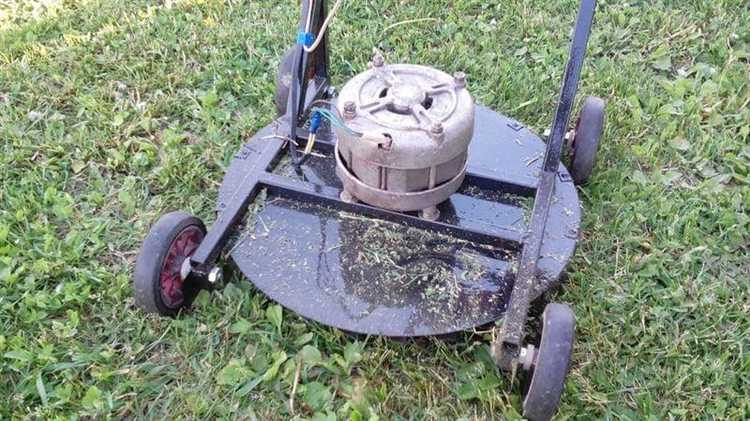

Сборка режущего механизма из подручных материалов
Для создания режущего механизма можно использовать старый диск от циркулярной пилы или стальной нож от кухонного комбайна. Главное требование – высокая прочность металла и возможность заточки.
- Возьмите металлический диск диаметром 200–250 мм. В центре должно быть отверстие диаметром 10–12 мм для крепления к валу двигателя.
- Если диск тупой – заточите края под углом 30–40° с двух сторон. При отсутствии электроточила используйте напильник или болгарку.
- В случае использования кухонного ножа укоротите ручку, оставив только металлическую часть, и просверлите отверстие в центре для крепления.
Закрепление режущего элемента должно быть надёжным, чтобы исключить люфт или смещение при вращении. Для этого потребуется:
- Стальной болт М10 длиной 50–70 мм с шайбой и контргайкой.
- Просверлите отверстие в оси двигателя и нарежьте резьбу под болт, если это необходимо.
- Установите диск на вал двигателя, прижмите шайбой и зафиксируйте контргайкой с использованием фиксирующего герметика.
Для дополнительной безопасности можно прикрепить к нижней части корпуса защитный кожух из алюминиевого листа или обрезка пластиковой трубы. Не допускается работа без экрана, особенно при использовании самодельных ножей.

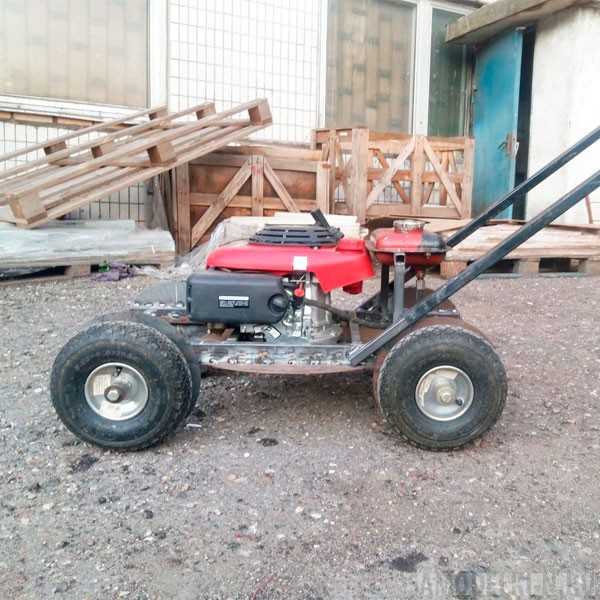

Создание корпуса и крепление элементов
Каркас изготавливается из листовой стали толщиной 2–3 мм. Размер основания подбирается с учётом ширины скашивания – оптимально 45–50 см. Лист вырезается болгаркой, края тщательно зачищаются напильником или лепестковым кругом. В центральной части основания сверлится отверстие под вал двигателя диаметром, соответствующим шпинделю (обычно 12–16 мм).
Боковые стенки выполняются из того же металла высотой 10–12 см и привариваются или крепятся болтами М8 через усиленные угольники. На задней части корпуса предусматривается место под крепление ручки и кожуха для защиты от выброса травы. Все крепёжные отверстия заранее размечаются и высверливаются сверлом подходящего диаметра.
Электродвигатель фиксируется через переходную платформу из текстолита или стали толщиной не менее 5 мм. Платформа крепится к основанию болтами М10 с гроверами. Обязательно применение резиновых прокладок для снижения вибраций. Центровка двигателя строго обязательна – перекос приведёт к разбалансировке ножа.
Колёса устанавливаются на оси из стального прутка диаметром 12 мм. Оси закрепляются к боковинам с помощью сварки или хомутов, усиливаются косынками. Колёса лучше использовать с подшипниками – это снизит износ и повысит манёвренность. Диаметр колёс – 18–22 см, пластиковые с резиновым протектором.
Ручка изгибается из трубы Ø20–25 мм, крепится к корпусу через болты с гайками-барашками для съёмности. В точках крепления ставятся втулки или резиновые вставки для амортизации. На ручке фиксируются элементы управления: кнопка пуска, предохранитель, кабельные зажимы.
Как установить двигатель от бытовой техники
Для газонокосилки подойдет коллекторный двигатель от стиральной машины мощностью от 180 до 400 Вт. Лучше всего использовать мотор с ременным приводом, так проще регулировать крутящий момент и обороты.
Сначала демонтируйте двигатель с корпуса устройства, очистите его от загрязнений и проверьте щетки и коллектор. Если щетки изношены менее чем на 10 мм – замените. Для питания понадобится регулятор оборотов или трансформатор, если двигатель рассчитан на переменное напряжение 220 В.
Закрепите двигатель на жесткой металлической пластине толщиной не менее 3 мм. Приварите или прикрутите основание к раме газонокосилки, просверлив отверстия под болты М8. Расположение должно обеспечивать прямую передачу крутящего момента на вал с режущим элементом.
Для передачи усилия используйте шкив на валу двигателя и соответствующий ремень (лучше клиновой). Диаметр шкива подбирайте так, чтобы выходная скорость вращения ножа составляла 2500–3000 об/мин.
Обязательно установите кожух на ремень и вал. При подключении через регулятор оборотов соблюдайте схему, указанную на корпусе устройства. Все соединения изолируйте термоусадкой или клеммами. Запуск возможен только после полной сборки и фиксации всех элементов.
Подключение питания и проверка электробезопасности
При подключении питания к самодельной газонокосилке необходимо соблюдать строгие правила безопасности для предотвращения коротких замыканий и электрических травм. Начнем с того, что источник питания должен быть соответствующим образом подобран в зависимости от мощности мотора косилки. Для бытового использования подойдет стандартная розетка 220 В, если мощность двигателя не превышает 2-3 кВт. Важно убедиться, что проводка и розетка выдержат необходимую нагрузку, иначе возможен перегрев проводов и риск пожара.
Прежде чем подключить устройство к сети, следует провести следующие проверки:
- Изоляция проводов: Используйте только качественные, сертифицированные кабели с достаточным уровнем изоляции, устойчивые к внешним воздействиям и механическим повреждениям. Особое внимание уделите месту подключения кабеля к корпусу устройства – оно должно быть герметично и защищено от влаги.
- Заземление: Для обеспечения безопасной работы обязательно подключите газонокосилку к заземленной розетке. Это защитит вас от возможных поражений электрическим током в случае замыкания на корпус.
- Защита от короткого замыкания: Рекомендуется установить автоматический выключатель в электрической сети, чтобы при возникновении короткого замыкания или перегрузки питание отключалось без риска для пользователя.
Для проверки электробезопасности, необходимо выполнить следующие действия:
- Тестирование заземления: Проверьте правильность подключения заземляющего провода с помощью тестера. Напряжение на корпусе устройства не должно превышать 50 В в случае короткого замыкания.
- Проверка целостности изоляции: Используйте мегомметр для проверки сопротивления изоляции проводов. Для домашних устройств оно должно составлять не менее 1 МΩ.
- Испытание на влажность: Газонокосилка должна быть защищена от воздействия воды. Убедитесь, что все соединения защищены от влаги, а корпус устройства герметичен.
Не забудьте, что регулярное техническое обслуживание и проверка электробезопасности являются обязательными для эксплуатации самодельной газонокосилки. Следует проводить такие проверки не реже одного раза в год, а также перед каждым сезонным использованием устройства.

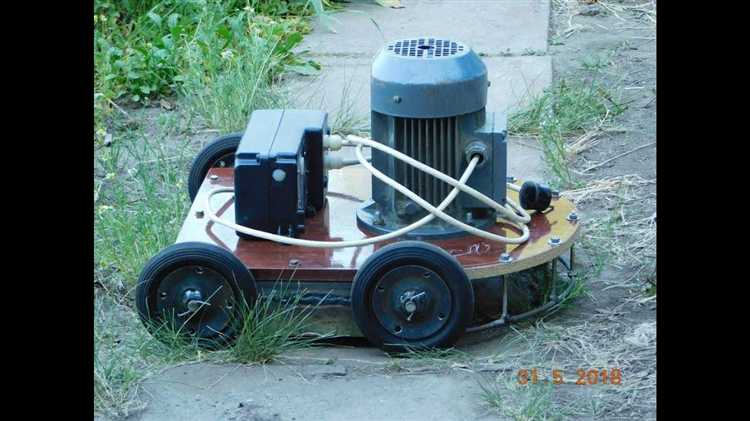

Тестирование собранной газонокосилки на участке
Запустите двигатель на холостых оборотах. Это позволит проверить работу двигателя и системы подачи топлива или электропитания без нагрузки. Убедитесь в отсутствии посторонних шумов и вибраций, которые могут свидетельствовать о неисправности в механизме.
Затем проведите тест на небольшой участке травы, не превышающем 10 квадратных метров. Убедитесь, что газонокосилка легко движется по поверхности, не застревает и не теряет мощности при увеличении нагрузки. Во время работы следите за плавностью хода и корректностью работы ножей. Они должны срабатывать без рывков и шумов, а скошенная трава должна быть аккуратно измельчена.
После первого прогона важно оценить качество скашивания. Если газонокосилка оставляет неровности или пропуски, возможно, стоит отрегулировать высоту среза или угол наклона ножей. Поднимите или опустите платформу для скашивания в зависимости от высоты травы и необходимого результата.
Тестирование также включает в себя проверку устойчивости работы аккумулятора (если используется аккумуляторная модель) или уровня топлива. Обратите внимание на время работы устройства на полном заряде или полном баке. Это поможет понять, насколько эффективно расходуется энергия и как долго газонокосилка может работать без подзарядки или дозаправки.
Завершите тестирование осмотром всех деталей на наличие повреждений или износа. Важно следить за чистотой вентиляционных отверстий и фильтров, чтобы избежать перегрева двигателя и его возможного выхода из строя в процессе работы. Регулярная чистка после каждого использования продлит срок службы устройства и обеспечит его надежную работу.
Вопрос-ответ:
Какие материалы нужны для самостоятельной сборки газонокосилки?
Для сборки газонокосилки своими руками потребуется несколько ключевых компонентов. Основными материалами будут металлическая рама для корпуса, электродвигатель или бензиновый мотор (в зависимости от типа косилки), ножи для резки травы, колеса, оси, а также различные крепежные элементы (болты, гайки, шайбы). Также потребуется источник питания, если это электрическая косилка, и провод для подключения. Дополнительно можно использовать комплект для безопасности, например, защитный кожух для ножей.
Как собрать раму газонокосилки?
Для сборки рамы нужно взять два металлических профиля (например, уголки или трубы), которые будут основой корпуса. Сначала нужно вырезать части для основания и боковых стенок. Затем их необходимо соединить с помощью сварки или болтового соединения, если сварки нет. Важно, чтобы конструкция была прочной и устойчивой, так как на нее будут установлены двигатель и другие важные элементы. После этого можно прикрепить колеса и подготовить место для установки двигателя.
Насколько сложно подключить двигатель к газонокосилке?
Подключение двигателя требует внимательности, но не является сложным процессом. Если вы используете электрический двигатель, важно правильно подключить его к источнику питания. Для бензиновых двигателей нужно следить за точным соединением с системой зажигания и топливной системой. Также необходимо установить двигатель на раму так, чтобы он был стабильно зафиксирован, и правильно подключить систему привода ножей. Если возникают сомнения, лучше обратиться к инструкции к двигателю или искать схему подключения для выбранного типа модели.
Как установить ножи газонокосилки?
Ножи газонокосилки устанавливаются на специальный вал, который приводится в движение мотором. Прежде чем установить ножи, нужно убедиться, что вал закреплен надежно и не имеет люфтов. После этого нужно прикрепить ножи к валу с помощью крепежных элементов, обычно болтов или шплинтов. Важно, чтобы ножи были правильно отцентрированы, иначе газонокосилка может работать неэффективно. Также не забывайте про защитный кожух, который обеспечивает безопасность при работе с ножами.
Какие советы могут помочь улучшить работу самодельной газонокосилки?
Для улучшения работы газонокосилки стоит обратить внимание на несколько важных аспектов. Во-первых, проверьте балансировку ножей – если они будут изношены или не отцентрированы, косилка может работать неэффективно и даже повреждаться. Во-вторых, регулярное обслуживание двигателя (чистка, замена масла и фильтров) продлевает срок службы. Также можно использовать более качественные колеса для улучшения маневренности и устойчивости на неровных участках. И, конечно, не забывайте про регулярную смазку движущихся частей для предотвращения износа и перегрева.
Какие материалы понадобятся для сборки газонокосилки своими руками?
Для сборки газонокосилки вам понадобятся такие материалы, как металлический корпус, мотор (можно использовать мотор от старого инструмента), ножи для косилки, шкивы и ремни для привода, колеса, а также элементы крепежа, такие как болты, гайки и шайбы. Также не забудьте про электрическую проводку, если выбрали электрическую модель. Обратите внимание на качество материалов, чтобы конструкция была надежной и долговечной.
