Контролька – это простой и надёжный инструмент для проверки наличия напряжения в цепях постоянного и переменного тока. Самодельная контролька из лампочки позволяет с минимальными затратами получить удобное средство для диагностики электросети автомобиля или бытовой электропроводки. Главное – правильно подобрать компоненты и собрать схему с соблюдением техники безопасности.
В качестве основы используется обычная лампочка накаливания на 12 В или 220 В, в зависимости от области применения. Для автомобильной контрольки подойдёт лампа на 12 В мощностью 5–10 Вт. Патрон можно взять от старого фонаря или использовать готовый цоколь. Провода – многожильные, сечением не менее 0,5 мм² и длиной от 50 см. Один конец соединяется с цоколем, другой – с металлическим щупом, например, из старой отвёртки или гвоздя. Второй контакт лампы подключается к «крокодилу» для заземления.
Важно: при работе с сетевым напряжением 220 В необходимо использовать лампу соответствующего номинала и изолировать все оголённые части. Оптимально – установить лампу и элементы внутри прозрачного корпуса (например, от маркера), чтобы избежать случайного касания токоведущих частей. Для проверки цепей с переменным током контрольку желательно оснастить резистором в 1 МОм для ограничения тока.
Собранное устройство позволяет быстро определить наличие напряжения, целостность предохранителей и работоспособность цепей. Самодельная контролька ничем не уступает покупным аналогам, если грамотно подойти к сборке и соблюдать элементарные правила безопасности.

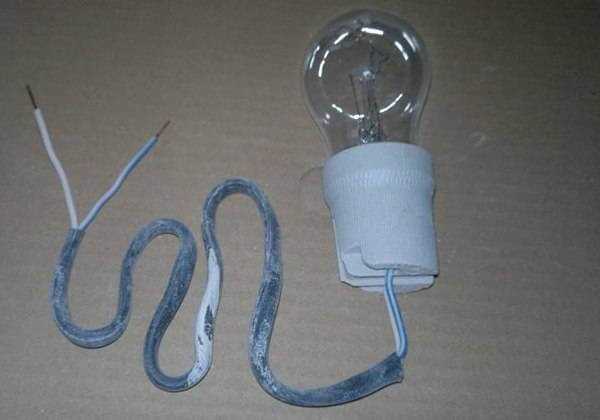

Какие лампочки подходят для самодельной контрольки
Для сборки надёжной контрольки важно правильно выбрать тип лампочки, так как от этого зависит точность индикации и безопасность при работе с электричеством.
- Лампы накаливания на 12 В или 24 В – оптимальны для автомобильной электрики. Надёжны, чётко реагируют на подачу напряжения. Мощность – от 3 до 5 Вт. Более мощные нагреваются и могут повредить корпус контрольки.
- Лампы накаливания на 220 В – используются только при работе с бытовой сетью. Стекло должно быть целым, цоколь – Е14 или Е27. Подходят модели до 60 Вт, выше – риск перегрева.
- Неоновые лампы – применимы при работе с высоким напряжением. Низкое энергопотребление, мгновенное срабатывание. Обязательно наличие токоограничивающего резистора.
- Светодиоды (LED) – предпочтительны при сборке компактных и экономичных контрольных устройств. Требуют правильного подбора резистора в цепи. Светят ярко, не греются.
Нельзя использовать энергосберегающие и люминесцентные лампы – они требуют пускового устройства и не работают напрямую от подачи напряжения. Также не подходят галогенные лампы на 220 В – перегреваются, требуют осторожного обращения и нестабильно работают в импровизированных схемах.

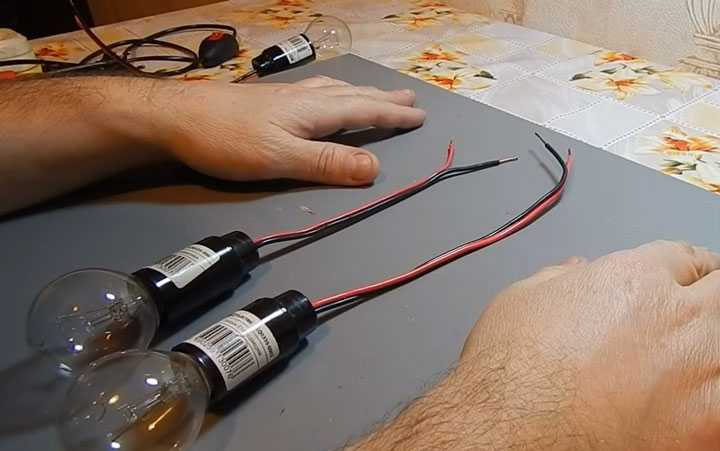

Что ещё понадобится для сборки: список комплектующих
Лампочка накаливания 12 В – оптимально использовать автомобильную, мощностью 5–21 Вт. Низковольтная лампа безопаснее при работе и позволяет использовать компактный корпус.
Патрон под лампочку – желательно керамический или термостойкий пластиковый. Учти диаметр цоколя: чаще всего применяется тип BA15s или аналогичный.
Провод ПВ3 или МГТФ – сечением 0,75 мм², длина каждого провода – не менее 40 см. ПВ3 жёсткий, удобен для стационарного монтажа, МГТФ гибкий – лучше для переносных устройств.
Крокодилы – два зажима среднего размера с изоляцией. Один подсоединяется к «минусу», второй – к тестируемой точке. Убедись в надёжности крепления провода к клеммам.
Корпус – можно использовать пластиковую коробку от сетевого адаптера или термостойкий контейнер с вентиляцией. Обеспечь доступ к лампочке для быстрой замены.
Кнопка или тумблер (опционально) – при необходимости временного включения цепи. Подойдёт кнопка без фиксации на 12 В с током не ниже 2 А.
Термоусадочная трубка или изолента – для изоляции всех оголённых соединений. Используй термоусадку диаметром от 2 до 4 мм с коэффициентом усадки 2:1.
Как выбрать и подготовить провода для контрольки
Тип провода: Используйте многожильный медный провод сечением от 0,5 до 1 мм². Такой провод обладает достаточной гибкостью и хорошо переносит частые изгибы, что критично при работе с контролькой.
Изоляция: Предпочтительно выбирать провода с ПВХ-изоляцией, рассчитанной на напряжение не ниже 300 В. Убедитесь, что оболочка без трещин, эластичная и устойчива к маслам и химикатам, особенно если контролька будет использоваться в автомастерской.
Длина: Оптимальная длина – 80–120 см. Более короткий провод ограничит манёвренность, слишком длинный снизит удобство хранения и увеличит сопротивление цепи.
Оконцевание: На одном конце провода должен быть надежно закреплён зажим типа «крокодил» с хорошим контактом к металлу. Второй конец необходимо зачистить на 5–7 мм для подключения к патрону или пайки. При необходимости можно использовать наконечник-гильзу для повышения долговечности соединения.
Проверка проводника: Перед сборкой прозвоните провод мультиметром. Сопротивление должно быть близким к нулю. Любые скачки или обрывы – повод заменить провод.
Защита от изломов: В местах подключения к зажиму и патрону наденьте термоусадочную трубку длиной 2–3 см. Это значительно увеличит ресурс изделия и предотвратит поломку на изгибе.
Как правильно соединить лампочку с проводами
Подсоедините фазу (обычно коричневый или красный провод) к центральному контакту патрона, а ноль (синий) – к боковой клемме. Это важно для безопасности при замене лампы. Затяните винты клемм до упора, но без чрезмерного усилия, чтобы не повредить проводник.
Если используется керамический патрон без клемм, провода соединяются пайкой или скруткой с последующей изоляцией термоусадочной трубкой. Изолента менее надёжна и допустима только как временное решение. При установке внутри корпуса следите, чтобы провода не касались нагревающихся частей.
После соединения проверьте отсутствие люфта в контактах и механическую прочность фиксации. Прежде чем подавать напряжение, используйте мультиметр для контроля правильности подключения и отсутствия короткого замыкания.
Нужно ли использовать сопротивление и как его подключить
При изготовлении контрольной лампы для проверки напряжения важно учитывать номинал используемой лампочки. Если лампа рассчитана на низкое напряжение (например, 12 В), а проверка будет производиться в цепях 220 В, сопротивление необходимо в обязательном порядке – оно ограничивает ток и предотвращает перегорание лампы.
Для расчета сопротивления используют закон Ома. Допустим, лампа на 12 В и 5 Вт: ток через нее I = P/U = 5/12 ≈ 0,42 А. Для подключения к сети 220 В нужно «съесть» разницу напряжений: 220 В − 12 В = 208 В. Сопротивление рассчитывается как R = U/I = 208/0,42 ≈ 495 Ом. Следует выбрать ближайший стандартный номинал резистора с подходящей мощностью рассеивания.
Если используется лампа, рассчитанная на 220 В, сопротивление не требуется – она подключается напрямую, но необходимо обеспечить изоляцию и безопасный корпус.

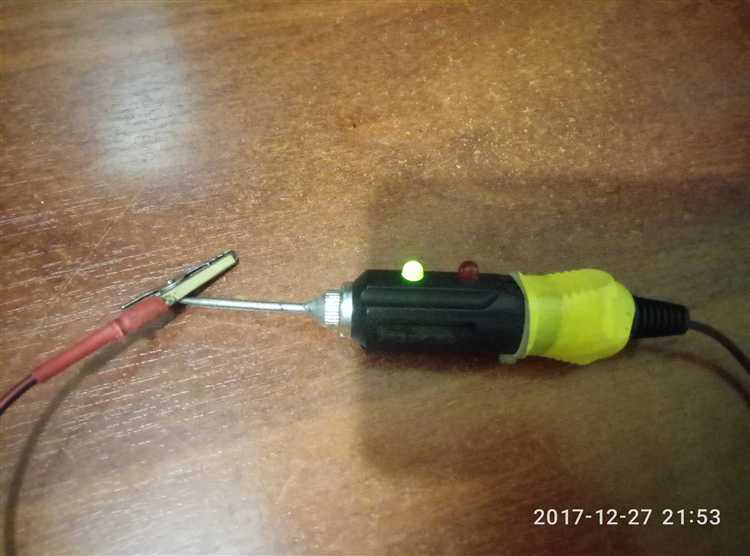

Как собрать корпус для защиты самодельной контрольки
Корпус для самодельной контрольки из лампочки должен обеспечить защиту от механических повреждений и влаги, сохраняя при этом удобство эксплуатации и доступ к элементам управления.
- Выбор материала корпуса:
- Оптимальный вариант – пластик ПВХ толщиной 2–3 мм или корпус от старого прибора (например, счетчика электроэнергии).
- Для более прочной защиты подойдет алюминиевый или пластиковый проектный бокс с герметичными крышками.
- Размеры и форма корпуса:
- Корпус должен быть минимум на 10–15 мм шире и длиннее лампочки с установленной проводкой.
- Внутри необходимо предусмотреть крепления для фиксации цоколя и проводов – отверстия под винты или пластиковые стяжки.
- Изоляция и защита от влаги:
- Для герметизации стыков используйте силиконовый герметик или термоклей.
- В местах ввода проводов сделайте отверстия с резиновыми уплотнителями или гофрой.
- Доступ к элементам управления и осмотру:
- Оборудуйте корпус прозрачной вставкой из оргстекла или поликарбоната, чтобы видеть индикатор лампочки.
- Крышка корпуса должна открываться или крепиться на защелки для замены лампочки или ремонта.
- Монтаж и крепление:
- На задней стороне корпуса установите монтажные отверстия для крепления на стену или панель.
- Используйте виброустойчивые прокладки, если устройство планируется устанавливать в вибронагруженных местах.

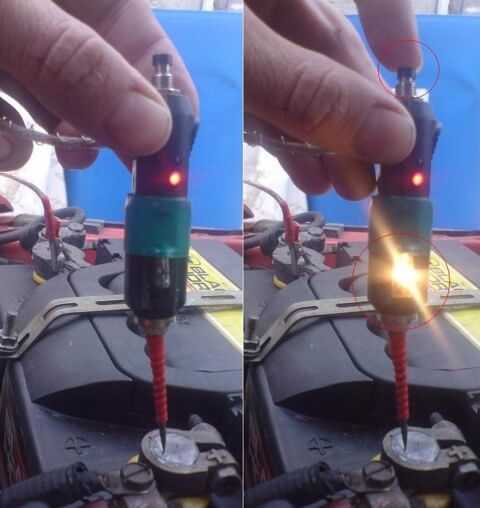

Как протестировать контрольку перед использованием
Для проверки контрольки потребуется мультиметр с функцией измерения напряжения и сопротивления. Начинайте с визуального осмотра: убедитесь, что лампочка и контакты не повреждены и не окислены. Далее выполните следующие шаги:
1. Измерьте сопротивление лампочки в холодном состоянии. Для исправной контрольки значение должно быть в пределах 10–100 Ом, в зависимости от типа лампы. Сопротивление близкое к нулю или бесконечное указывает на короткое замыкание или разрыв нити соответственно.
2. Подключите контрольку к источнику питания с напряжением, соответствующим её характеристикам (обычно 12 В для автомобильных ламп). Используйте отдельный провод и надежные зажимы, чтобы избежать ложных контактов.
3. Включите питание и наблюдайте за свечением. Лампочка должна гореть равномерно, без мерцания и посторонних шумов. Тусклый или прерывистый свет сигнализирует о повреждении или усталости нити накала.
4. Проверьте надежность контактов: слегка потрясите контрольку при включенном питании. Если свет моргает, контакты нужно очистить или заменить проводку.
После выполнения этих проверок контролька готова к использованию и обеспечит точную индикацию в электрической цепи.
Для чего подходит самодельная контролька и где её применять
Самодельная контрольная лампочка оптимальна для проверки наличия напряжения в бытовых и промышленных цепях до 250 В. Её используют для быстрого визуального подтверждения подачи питания на розетки, выключатели, электроприборы и распределительные щиты. Контролька помогает выявить обрыв фазы или нуля в электросетях, а также определить исправность предохранителей.
В условиях мастерской или при ремонтных работах устройство удобно применять для проверки правильности подключения проводки, контроля работы реле и контакторов. В автомобилестроении контролька служит индикатором работоспособности электрических цепей, например, подсветки, зажигания или сигнализации.
Самодельная лампочка подходит для диагностики бытовой техники, где требуется определить, подается ли питание на определённые узлы, без необходимости применения мультиметра или других сложных приборов. Благодаря простоте конструкции, её используют как временный индикатор при монтаже и наладке электроустановок.
В системах безопасности контролька помогает быстро выявить обесточивание охранных зон или сбоев в электропитании датчиков и исполнительных механизмов. Кроме того, она полезна в электроучебных классах для наглядного демонстрирования принципов работы цепей с переменным напряжением.
Вопрос-ответ:
Какие материалы нужны для изготовления контрольки из лампочки своими руками?
Для создания самодельной контрольки понадобится обычная лампочка накаливания, провод с изоляцией, патрон для лампы, источник питания (например, батарейка или блок питания), а также инструменты — паяльник, нож или стриппер для зачистки проводов и изолента для безопасности соединений.
Как правильно подключить провода к лампочке, чтобы контролька работала без перебоев?
Провода нужно тщательно зачистить от изоляции примерно на 1 сантиметр, затем надежно припаять к контактам лампочки или патрона. После этого необходимо проверить, чтобы контакты были плотными и не касались друг друга, чтобы не произошло короткое замыкание. Все соединения желательно заизолировать, чтобы избежать случайных замыканий и обеспечить стабильную работу контрольки.
Можно ли использовать светодиодную лампочку вместо обычной для создания контрольки?
Да, светодиод можно применять для такой цели, но нужно учитывать особенности его работы. Светодиоду требуется питание с определённым напряжением и током, обычно ниже, чем у обычной лампочки. Чтобы избежать выхода светодиода из строя, необходимо добавить резистор ограничивающий ток. Без него светодиод может быстро перегореть. Также важно соблюдать полярность подключения, так как светодиоды — полупроводники и работают только в одном направлении.
Каким образом можно проверить работоспособность самодельной контрольки перед её использованием?
Для проверки нужно подключить контрольку к источнику питания с нужным напряжением и убедиться, что лампочка светится стабильно. Если есть мерцание или лампочка не горит, стоит проверить все соединения на предмет плохого контакта, а также исправность источника питания. Для дополнительной проверки можно использовать мультиметр, измерив напряжение на контактах лампочки и проверив целостность цепи.
Какие меры безопасности нужно соблюдать при работе с электричеством при изготовлении контрольки?
Во время работы с электрическими компонентами необходимо обязательно отключать питание, чтобы избежать удара током. Используйте инструменты с изолированными ручками, избегайте контакта с оголёнными проводами и не работайте в условиях повышенной влажности. Все соединения должны быть хорошо изолированы, а собранную контрольку рекомендуется проверять на низковольтных источниках перед подключением к более мощным цепям.
Какие инструменты и материалы нужны для изготовления контрольки из лампочки своими руками?
Для создания контрольки понадобятся следующие материалы: обычная лампочка накаливания (лучше старого образца), медный провод тонкой толщины, держатель для лампочки, изолента и небольшой выключатель. Из инструментов потребуются плоскогубцы, кусачки, отвертка и, возможно, паяльник для надежного соединения проводов. Все это поможет собрать простое устройство, которое покажет наличие напряжения в цепи.
Как правильно подключить контрольку из лампочки, чтобы она работала безопасно и корректно?
Контрольку необходимо включать последовательно в цепь, где требуется проверить напряжение. Один провод контрольки подключают к фазному проводу, а другой — к нулю или к корпусу оборудования, в зависимости от типа проверки. При сборке важно тщательно заизолировать все оголённые участки проводов, чтобы избежать короткого замыкания или удара током. Кроме того, рекомендуется использовать лампочку с подходящим номинальным напряжением, соответствующим проверяемой сети, чтобы не повредить устройство и сохранить безопасность.
