Прогиб конька крыши указывает на структурные проблемы, которые требуют немедленного вмешательства. В большинстве случаев причиной становится ослабление стропильной системы, деформация мауэрлата или гниение несущих элементов. Чем дольше откладывается ремонт, тем выше риск обрушения и дополнительных затрат на восстановление кровельного пирога и внутренней отделки.
Для начала необходимо точно определить степень прогиба и причину деформации. Если провисание превышает 20–30 мм на каждые 2 метра длины конька, требуется частичная или полная реконструкция конькового узла. Использование лазерного уровня или оптического нивелира позволяет зафиксировать смещение с высокой точностью. Особое внимание уделяется стыкам стропил с коньковой балкой, так как в этом месте чаще всего возникают щели и разрывы соединений.
Укрепление конструкции выполняется установкой временных опор с последующим усилением сечения конькового прогона. Рекомендуется применять доски сечением не менее 50×200 мм или клееные балки, предварительно обработанные антисептиком. При восстановлении жесткости используют металлические уголки, болтовые соединения и шпильки с шайбами, чтобы равномерно распределить нагрузку и исключить повторное провисание.
Если в системе присутствуют подкосы и ригели, их следует проверить на трещины и биопоражения. В ряде случаев эффективным решением становится установка дополнительных стоек под коньковый прогон с перераспределением нагрузки на капитальные стены. При этом важно соблюдать шаг стоек не более 2 метров и обеспечить жесткое крепление к перекрытиям с помощью анкерных креплений.
Определение степени прогиба и причин деформации конька
Для точной оценки степени прогиба необходимо визуально обследовать линию конька с земли и с чердака. При заметном искривлении более чем на 10–15 мм по длине одного пролёта следует использовать строительный уровень, лазерный нивелир или нить с отвесом для замера отклонений от горизонтали.
Замеры проводят в нескольких точках вдоль конькового бруса. Разница в высоте между крайними точками более 20 мм указывает на структурное ослабление. На чердаке также осматривают стропильные ноги на наличие трещин, изгиба, смещения крепежа или следов гниения древесины.
Основные причины деформации:
1. Перегрузка снегом – превышение расчётной нагрузки приводит к постепенному прогибу конькового прогона и стропил. Особенно критично для крыш с малым уклоном и при отсутствии снегозадержателей.
2. Ошибки проектирования – недостаточная сечение конькового бруса или стропил, отсутствие промежуточных опор, несоответствие типа древесины нагрузкам.
3. Усадка и деформация несущих стен – приводит к смещению опор стропильной системы, образуя изгиб в коньковой зоне. Характерно для домов из бруса или бревна на первых годах эксплуатации.
4. Нарушение герметичности крыши – постоянное увлажнение древесины ускоряет её разрушение, особенно в точках соединений. Древесина теряет несущую способность, появляется искривление линии конька.
5. Механические повреждения – последствия монтажных ошибок, ударов или демонтажа конструктивных элементов. Даже частичное ослабление крепежа может привести к смещению конькового соединения.
Каждый фактор требует отдельной диагностики и соответствующего подхода к устранению. Без определения точной причины любые укрепляющие меры могут оказаться временными и неэффективными.
Проверка состояния стропильной системы под коньком
Перед усилением прогнувшегося конька необходимо точно определить состояние стропильных ног и сопрягающих элементов в зоне конькового узла. Игнорирование скрытых повреждений может привести к усугублению деформации даже после ремонта.
- Проверьте прямолинейность стропильных ног с обеих сторон от конька с использованием шнура или лазерного уровня. Любое отклонение более 5 мм указывает на ослабление конструкции.
- Осмотрите места сопряжения стропил с коньковым брусом. Наличие щелей, трещин, смещений – признак потери жесткости узла.
- Оцените наличие прогибов и продавливания стропильных ног в местах опоры на мауэрлат и прогонов. Если есть следы продавливания древесины, требуется усиление.
- Проверьте прочность соединений: металлические крепежи, скобы, гвозди и болты. При малейшем люфте замените или дополните их усиливающими элементами.
- Используйте шило или отвертку для зондирования древесины в коньковой зоне. Если инструмент легко проникает более чем на 3–5 мм, дерево поражено грибком или насекомыми – необходима замена участка.
При выявлении критических деформаций или повреждений древесины на участке более 30 см от оси конька, локальный ремонт неэффективен. В таком случае требуется частичная разборка и полная замена фрагмента стропильной системы с установкой усиленного конькового бруса.
Разборка кровельного покрытия в зоне деформации
Перед началом демонтажа необходимо зафиксировать погодные условия: работы допустимы только при отсутствии осадков и ветра до 5 м/с. Электроинструмент отключается от сети, лестницы и настилы проверяются на устойчивость.
Удаление кровельного материала начинается с конька. Саморезы выкручиваются шуруповёртом с магнитной насадкой, чтобы избежать падения крепежа. При наличии герметика – применяется строительный фен для разогрева и шпатель для аккуратного отделения стыков. После снятия коньковой планки последовательно демонтируются листы, начиная с верхних, с обеих сторон от деформации.
Если покрытие – металлочерепица или профнастил, важно контролировать направление волн: разборка идёт против укладки, чтобы не повредить соседние элементы. При демонтаже мягкой кровли (гибкая черепица) применяется нож с изогнутым лезвием, слои снимаются поэтапно, чтобы не нарушить гидроизоляцию за пределами зоны ремонта.
Гвозди и саморезы извлекаются полностью. Остатки мастики, герметиков и мусор убираются стальной щёткой и пылесосом. После очистки обрешётка и стропила в зоне деформации становятся доступны для визуального и инструментального контроля.
Далее необходимо проверить уровень влажности древесины влагомером: показатель свыше 20% требует просушки до начала восстановления конструкции. Повреждённые элементы кровли сортируются по состоянию: пригодные к повторному использованию складируются отдельно, деформированные утилизируются.
Установка временных подпорок для стабилизации конструкции
Материал для подпорок – сухой брус сечением не менее 100×100 мм. Длина подбирается индивидуально, с учётом расстояния от пола чердака до конькового прогона. Один конец подпорки упирается в лагу или специально установленную распределяющую площадку из доски толщиной не менее 40 мм. Второй конец фиксируется непосредственно под коньком с использованием металлического уголка и саморезов длиной не менее 70 мм.
Подпорки устанавливаются строго вертикально, с шагом 1,5–2 м. Каждую стойку проверяют уровнем. Для предотвращения смещения монтируются горизонтальные стяжки между подпорками – доска 40×100 мм на высоте около 1 м от основания.
Если наблюдается критическое провисание, сначала фиксируются крайние стойки, затем – центральные. После чего производят поэтапное, равномерное поддомкрачивание конька: подъём не более 2–3 мм в сутки, с последующей фиксацией положения.
По завершении установки производится контроль стабильности конструкции в течение 3–5 дней. При отсутствии изменений в положении конька можно переходить к основным ремонтным мероприятиям.
Замена или усиление прогнувшегося конькового бруса
Прогиб конькового бруса приводит к деформации стропильной системы, нарушению геометрии крыши и риску обрушения. Основные причины: перераспределение нагрузок, усадка стен, неправильный выбор сечения или породы древесины. При осмотре важно зафиксировать степень прогиба и наличие трещин, гнили, следов насекомых.
Если повреждение критическое (трещины по всей длине, сгнившие участки, изгиб более 2–3 см на метр длины), брус подлежит полной замене. Новый коньковый брус изготавливают из сухого пиломатериала хвойных пород, не ниже 1 сорта, сечением не менее 100×150 мм для односкатной и 100×200 мм для двускатной крыши. Монтаж выполняется с разборкой кровли в зоне повреждения, с временным подклиниванием стропильных ног, чтобы избежать осадки.
Если брус не разрушен, но заметно деформирован, применяется усиление. Один из методов – установка усиливающей балки (сестры) из того же сечения и материала, закреплённой болтами и металлическими накладками. Балку монтируют по всей длине слабого участка с захватом не менее 1 метра с каждой стороны от прогиба. Для предотвращения дальнейшего изгиба под брусом устанавливают вертикальную стойку из бруса 100×100 мм с опорой на капитальную стену или лежень.
Дополнительное усиление достигается монтажом распорок между коньком и мауэрлатом, а также стальными стяжками, предотвращающими расползание стропильной системы. Все соединения выполняются на болтах или шурупах с антикоррозийным покрытием, с обязательной обработкой древесины антисептиком.
Восстановление жесткости стропил с помощью накладок и усилений
Для повышения несущей способности прогнувшихся стропил применяют накладки из досок толщиной не менее 40 мм, фиксируемые по всей длине элемента. Накладки должны перекрывать поврежденный участок минимум на 0,5 м с каждой стороны.
Материал накладок – лучше всего использовать древесину хвойных пород с влажностью до 18%. Для защиты от гниения рекомендуется обработка антисептиком и огнезащитным составом.
Крепление накладок осуществляется гвоздями или шурупами с шагом не более 15 см. Для повышения жесткости дополнительно используют металлические уголки или пластины, закрепляемые на стыках накладки и стропила.
В местах значительного прогиба дополнительно устанавливают усилительные балки или распорки, соединённые с несущими элементами каркаса. Размер сечения усиливающих элементов выбирают из расчёта несущей способности, обычно не менее 50×150 мм.
Особое внимание уделяется качеству стыков: накладки должны быть подогнаны плотно без зазоров. Для повышения жёсткости рекомендовано дополнительно применять монтажные пластины с двух сторон стропила, особенно в зонах максимальных нагрузок.
После установки усилений необходимо проверить прогиб под нагрузкой и при необходимости добавить подкосы или вертикальные стойки для перераспределения усилий на фундамент.
Монтаж кровельного покрытия после ремонта конструкции
Перед укладкой кровельного покрытия необходимо тщательно проверить геометрию конька и стропильной системы, чтобы исключить остаточные деформации. Укреплённый конёк должен быть жёстко зафиксирован, крепёж – соответствовать нормативам по типу и шагу. При монтаже металлочерепицы или гибкой черепицы важно обеспечить равномерный прижим и правильное смещение швов для предотвращения протечек.
Если используется ондулин или профнастил, уклон крыши должен быть не менее 12 градусов для достаточного стока воды. При меньшем угле уклон необходимо увеличить, либо предусмотреть дополнительное гидроизоляционное покрытие. Крепеж кровельного материала к обновлённой обрешётке выполняется саморезами с термошайбами, шаг крепления – 30–40 см по длине листа и не более 50 см по ширине.

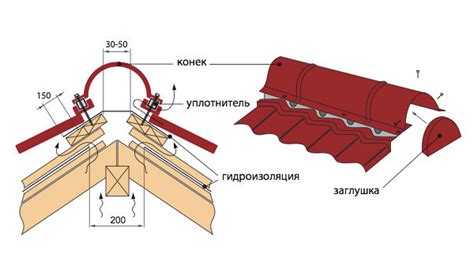

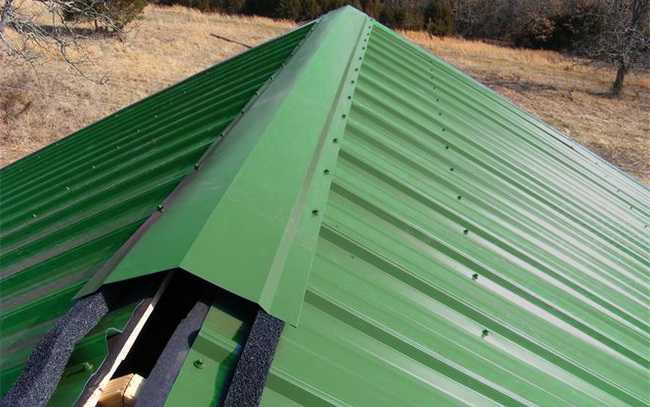

Особое внимание уделяется примыканиям и коньковым элементам: устанавливается коньковая планка с герметизирующей лентой, закреплённая саморезами с резиновыми шайбами через каждые 15–20 см. Перед монтажом покрытие очищают от пыли и строительного мусора, чтобы обеспечить максимальное сцепление и избежать механических повреждений.
После монтажа кровли следует провести визуальный осмотр стыков и креплений, проверить отсутствие щелей и деформаций. Рекомендуется провести испытание гидроизоляции с помощью подачи воды под давлением для выявления слабых мест. Правильный монтаж кровельного покрытия после укрепления конька гарантирует долговечность и надёжность всей кровельной системы.
Профилактика повторного прогиба: проверка вентиляции и нагрузок
Для предотвращения повторного прогиба конька необходимо тщательно оценить и корректировать вентиляционную систему и распределение нагрузок на кровлю.
- Проверка вентиляции:

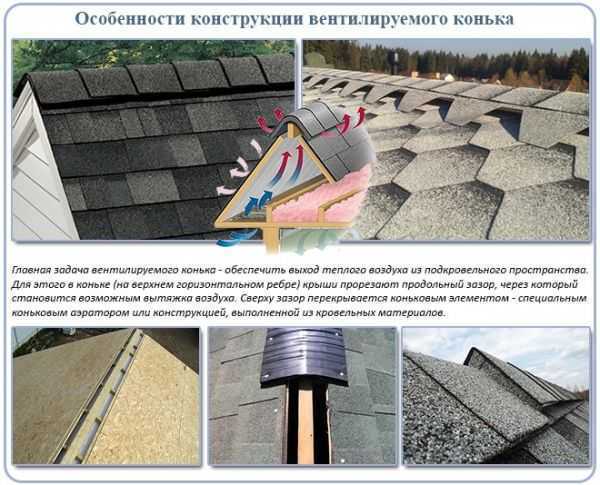

- Обеспечьте постоянный приток и отток воздуха через аэрационные отверстия в коньковом и карнизном свесе.
- Используйте вентиляторы или аэраторы, если естественная вентиляция недостаточна для удаления влажности.
- Контролируйте влажность чердачного пространства с помощью гигрометра – оптимальный уровень 40–60%.
- Удаляйте препятствия для циркуляции воздуха: утеплитель не должен блокировать вентиляционные зазоры.
- Анализ нагрузок на кровлю:
- Проведите расчёт снеговой и ветровой нагрузки с учётом местных климатических норм и высоты здания.
- Проверьте несущие элементы стропильной системы на наличие деформаций и коррозии.
- Убедитесь в равномерности распределения нагрузки по стропилам и отсутствие локальных перегрузок.
- При необходимости усилите коньковую балку дополнительными подкосами или металлическими пластинами.
Регулярные осмотры крыши после сильных снегопадов и ветровых нагрузок помогут своевременно выявить начало деформаций и предотвратить повторный прогиб.
Вопрос-ответ:
Почему конёк крыши может прогибаться со временем?
Прогиб конька крыши часто связан с нагрузкой, превышающей проектную, например, из-за большого количества снега или неправильного распределения веса покрытия. Также причиной могут стать деформация несущих элементов из-за усадки древесины, ошибок в монтаже или естественного износа материалов.
Какие методы применяются для укрепления прогнувшегося конька крыши?
Для укрепления прогнувшегося конька применяют установку дополнительных стропильных ног, усиление существующих балок с помощью металлических или деревянных накладок, монтаж подкосов и распорок, а также замена повреждённых элементов. Важно провести тщательный осмотр конструкции и подобрать подходящий способ, учитывая степень прогиба и состояние материалов.
Можно ли выполнить ремонт конька крыши самостоятельно или лучше обратиться к специалистам?
Ремонт конька требует определённых навыков и понимания конструкции крыши, поэтому при значительном прогибе рекомендуется обратиться к профессионалам. Неквалифицированное вмешательство может привести к ухудшению состояния и появлению новых проблем. Для мелких укреплений или временных решений возможна самостоятельная работа, но с осторожностью и соблюдением техники безопасности.
Какие материалы лучше использовать для усиления прогнувшегося конька крыши?
Для усиления подходят качественные доски или брусья из твёрдых пород дерева, обработанные антисептиками. Иногда используют металлические уголки, пластины или стяжки, которые повышают жёсткость конструкции. Выбор материала зависит от конструкции крыши, доступности и требуемой прочности усиления.
Как определить, что прогиб конька крыши стал опасным и требует срочного ремонта?
Опасным считается прогиб, который заметно изменил форму крыши, вызвал появление трещин в стропилах или стенах, а также привёл к нарушению герметичности покрытия. Если при осмотре видны явные деформации, провисания или слышны скрипы, необходимо провести обследование и выполнить укрепление как можно скорее, чтобы избежать аварийных ситуаций.
Как определить, что конёк крыши прогнулся и требует укрепления?
Признаком прогиба конька служит заметное отклонение от прямой линии вдоль верхней части крыши. При осмотре можно увидеть провисание или изгиб стропильной системы. Также иногда появляются трещины в верхней части стен или между стропилами, что указывает на избыточную нагрузку. Важно провести визуальный осмотр и измерить отклонение с помощью уровня или отвеса, чтобы точно оценить степень прогиба и принять решение о необходимости ремонта.
