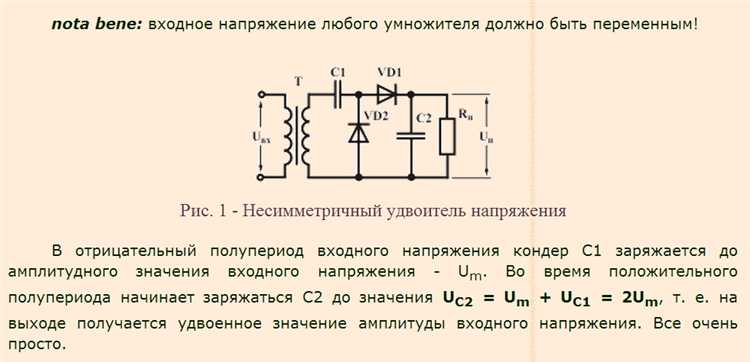

Снижение напряжения переменного тока необходимо в системах, где оборудование рассчитано на более низкое значение, чем поступает из сети. Например, бытовые приборы, предназначенные для 110 В, при подключении к сети 220 В требуют понижения напряжения до безопасного уровня. Ошибки в этом процессе могут привести к перегреву, выходу из строя или пожару.
Наиболее распространённым способом является использование понижающего трансформатора. Он преобразует высокое сетевое напряжение в нужное значение без потери частоты. Например, трансформатор с первичной обмоткой на 220 В и вторичной на 110 В позволяет безопасно подключать американскую технику к европейской сети.
Для регулировки напряжения в пределах допустимых колебаний применяются автотрансформаторы или реостаты. Первый вариант предпочтительнее для длительной эксплуатации, так как обеспечивает более стабильную работу и меньшие потери энергии. Реостаты, напротив, дают большее тепловыделение и подходят только для кратковременных задач или лабораторных нужд.
Если требуется снижение напряжения до уровней ниже 50 В, например, для светодиодных лент или устройств с микроконтроллерами, применяются импульсные блоки питания. Они обеспечивают стабилизацию и гальваническую развязку, снижая риски поражения током. Эти блоки часто имеют высокий КПД (более 85%) и компактные размеры, что делает их удобными в бытовом и промышленном применении.
Важно учитывать мощность нагрузки, тип устройства и требования к стабилизации при выборе метода снижения напряжения. Неправильный расчет или выбор компонента может привести к нестабильной работе всей системы или её полному выходу из строя.
Применение понижающего трансформатора в бытовых условиях
Понижающий трансформатор используется в домашних сетях для преобразования стандартного напряжения 220 В в более низкое – 110 В, 36 В или 12 В. Это необходимо при подключении техники, рассчитанной на иное напряжение, а также для повышения безопасности при работе с электроинструментами в условиях повышенной влажности или рядом с детьми.
Наиболее востребованные трансформаторы в быту – это устройства на 220/12 В и 220/36 В. Первый вариант используется для светодиодного освещения, зарядных устройств, систем видеонаблюдения. Второй – в мастерских и гаражах при работе с паяльниками, ручным инструментом и переносными лампами.
При выборе понижающего трансформатора важно учитывать мощность подключаемых устройств. Например, для питания светильника на 12 В мощностью 60 Вт потребуется трансформатор с выходной мощностью не менее 70 Вт, с учётом запаса.
Рекомендуется использовать трансформаторы с термозащитой и автоматическим отключением при перегрузке. Такие модели предотвращают перегрев обмоток и продлевают срок службы прибора.
Для монтажа внутри помещений лучше выбирать трансформаторы с закрытым корпусом и креплением на DIN-рейку. Они удобны при установке в электрощитах и обеспечивают минимальный уровень электромагнитных помех.
Следует избегать подключения нескольких устройств к одному трансформатору без учёта их общей мощности. Также не допускается использование понижающего трансформатора с неисправной изоляцией или перегретыми обмотками – это создаёт риск короткого замыкания и возгорания.
Использование автотрансформатора для плавной регулировки напряжения
Автотрансформатор позволяет изменять переменное напряжение в пределах от нуля до значения, близкого к входному, с высокой точностью и минимальными потерями. В отличие от ступенчатых методов регулировки, автотрансформатор обеспечивает непрерывное управление, что особенно важно при необходимости точной настройки уровня напряжения.
Для подключения автотрансформатора необходимо учитывать его номинальные параметры: входное и выходное напряжение, максимальный ток нагрузки и мощность. Например, при питании нагрузки мощностью 1 кВт от сети 220 В следует использовать автотрансформатор с номинальной мощностью не менее 1,2 кВА, чтобы избежать перегрева и потери ресурса обмоток.
Регулировка осуществляется поворотом контактного движка вдоль обмотки. Это изменяет коэффициент трансформации и, соответственно, выходное напряжение. В процессе настройки рекомендуется использовать вольтметр с точностью не ниже класса 1.5 для контроля результата.
При эксплуатации важно избегать резких скачков нагрузки – это может вызвать искрение на контактной группе и привести к повреждению проводников. Для критичных нагрузок дополнительно применяется фильтрация высокочастотных помех с помощью RC-цепей.
Автотрансформаторы подходят как для лабораторного применения, так и для регулировки пусковых токов электродвигателей, где требуется ограничение напряжения на начальном этапе работы устройства.
Снижение напряжения с помощью диммера в осветительных сетях
Диммер позволяет регулировать амплитуду переменного напряжения, подаваемого на нагрузку, за счёт управления фазой синусоиды. В типичной схеме применяется симистор с фазоимпульсным управлением, что позволяет изменять эффективное напряжение на выходе без существенных потерь мощности.
При снижении напряжения с помощью диммера важно учитывать совместимость с типом источников света. Для ламп накаливания снижение напряжения напрямую уменьшает яркость и энергопотребление. Светодиодные и люминесцентные лампы требуют специальных диммируемых моделей с адаптированными драйверами, иначе возможно мерцание или полное отсутствие регулировки.
Рекомендация: для стабильной работы системы используйте диммеры, поддерживающие минимальный уровень напряжения не ниже 90 В – это предотвратит срывы фазы и скачки тока. Также выбирайте устройства с функцией ограничения пускового тока, особенно при управлении группами светильников.
Для распределённых осветительных сетей с общей нагрузкой выше 300 Вт следует применять диммеры с активным охлаждением или выносными блоками управления. Это снижает тепловую нагрузку на управляющий элемент и продлевает срок службы.
Важно: корректно выбранный диммер не только регулирует уровень освещённости, но и способствует снижению общего энергопотребления, особенно в бытовых и офисных приложениях с длительным временем работы светильников.
Установка балластных резисторов в цепях переменного тока
Балластные резисторы применяются для ограничения тока и снижения напряжения на нагрузке в цепях переменного тока, особенно в осветительных и пусковых схемах. Их установка требует точного расчёта и правильного выбора параметров.
- Сопротивление резистора подбирается исходя из амплитуды напряжения и тока нагрузки. Например, для ограничения тока до 0,3 А при 220 В необходим резистор с активным сопротивлением около 733 Ом.
- Мощность рассеяния должна превышать номинальную в 1,5–2 раза. При токе 0,3 А и сопротивлении 733 Ом мощность составит около 66 Вт, значит нужен резистор не менее 100 Вт.

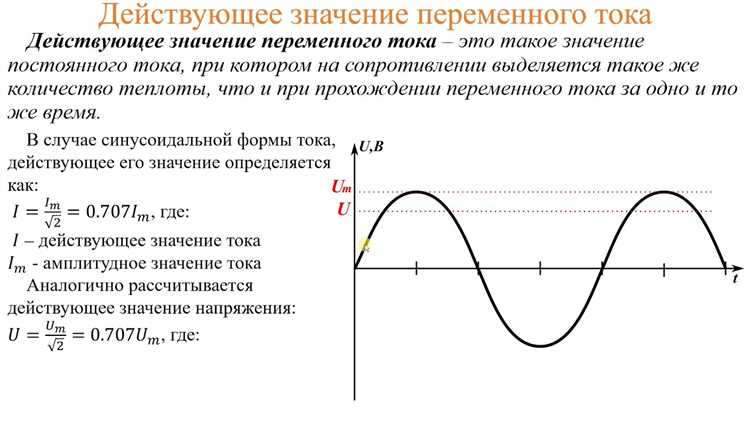

- Допустимое напряжение на резисторе – не ниже рабочей амплитуды. Для бытовых сетей это минимум 310 В (эффективное 220 В).
- Размещайте резисторы с учётом теплового отвода. Мощные элементы устанавливаются на радиаторы или внутри металлических корпусов с вентиляцией.
- В цепях с индуктивной нагрузкой (например, электродвигатели) используйте резисторы, рассчитанные на пиковые токи включения. В противном случае – быстрый перегрев и выход из строя.
- Проверяйте устойчивость к частоте сети. Для стандартной частоты 50 Гц применяются резисторы с минимальной индуктивностью, чтобы исключить фазовые искажения.
Монтаж балластных резисторов допустим только после расчёта всех параметров цепи. Без этого установка может привести к снижению эффективности или повреждению оборудования.

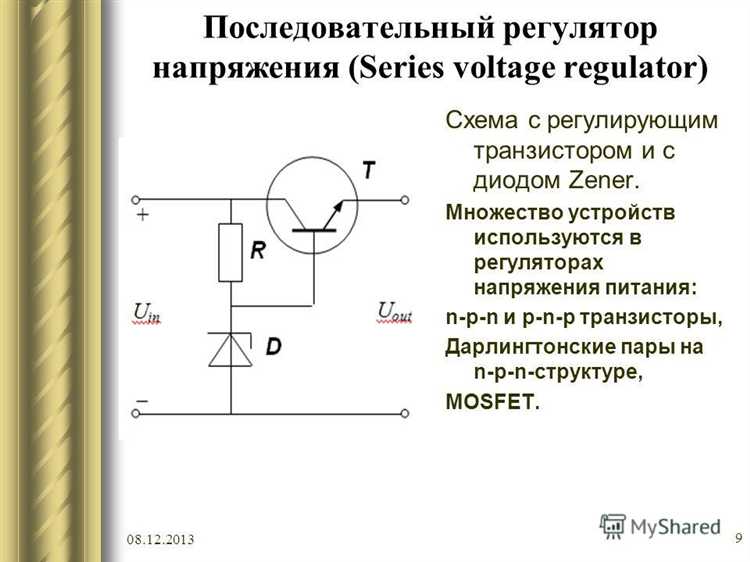

Выбор стабилизатора напряжения с функцией ограничения
Стабилизатор с функцией ограничения необходим при нестабильной сети, где скачки напряжения могут повредить оборудование. При выборе учитываются ключевые параметры: диапазон входного напряжения, точность стабилизации, мощность нагрузки и скорость реакции на изменение.
Оптимальный диапазон входного напряжения – от 140 до 260 В. Это обеспечивает защиту при глубоких просадках и кратковременных пиках. Точность стабилизации должна составлять не более ±5%. При использовании чувствительной электроники – не более ±3%.
Функция ограничения должна работать автоматически, отключая выход при превышении установленного порога. Например, при скачке выше 270 В стабилизатор должен мгновенно отключить нагрузку. Это особенно важно для холодильников, котлов, серверов.
При выборе модели следует учитывать полную мощность всех подключаемых устройств с запасом не менее 20%. Для дома с бойлером, стиральной машиной и компьютерами – не менее 5 кВА. Важно выбирать релейные модели только для грубой техники, для чувствительной электроники подойдут симисторные или инверторные.
Проверьте наличие защиты от короткого замыкания и перегрева. Устройства с цифровым управлением обеспечивают более точный контроль и позволяют задавать порог отключения вручную.
Рекомендуемые производители: «Энергия», «Ресанта» (модели АСН), Voltron, LUXEON. Не стоит выбирать устройства без сертификации и с заявленной мощностью без указания активной и полной.
Понижение сетевого напряжения с помощью RC-цепей
RC-цепи представляют собой последовательно соединённые резистор и конденсатор, используемые для снижения амплитуды переменного напряжения. Основной принцип работы основан на реактивном сопротивлении конденсатора, которое зависит от частоты сигнала и емкости.
Расчёт реактивного сопротивления конденсатора производится по формуле: Xc = 1 / (2πfC), где f – частота сети (обычно 50 или 60 Гц), C – емкость в фарадах. Для эффективного понижения напряжения требуется подобрать такой C, чтобы Xc сопоставлялось с сопротивлением резистора R.
Соотношение параметров определяет коэффициент понижения напряжения. При последовательном соединении напряжение на резисторе можно уменьшить, если R и Xc подобраны с учётом желаемого уровня выхода. Например, при R = 10 кОм и Xc = 10 кОм напряжение на резисторе будет примерно половиной от входного.
Практические рекомендации: емкость конденсатора выбирается из диапазона 0,1–1 мкФ для снижения сетевого напряжения с 220 В до 100–150 В. Используйте конденсаторы с рабочим напряжением не ниже 400 В, лучше – с классом X2 для безопасности и устойчивости к помехам.
Резистор служит не только для формирования делителя напряжения, но и для ограничения пускового тока и гашения возможных колебаний. Рекомендуется использовать резисторы мощностью не менее 0,5 Вт, желательно с низким температурным коэффициентом сопротивления.
Недостаток RC-цепей – значительное энергопотребление на резисторе и нагрев. Этот метод подходит для цепей с низкой нагрузкой и неэффективен при больших токах. Для повышения стабильности выходного напряжения допускается подключение стабилизирующих элементов, однако это усложняет схему.
Применение понижающего импульсного преобразователя
Понижающий импульсный преобразователь (DC-DC buck converter) эффективно снижает уровень переменного напряжения после его выпрямления и фильтрации. Его ключевой элемент – переключающий транзистор, управляющий подачей энергии на индуктивность с высокой частотой (обычно 50–500 кГц). Это обеспечивает точное и стабильное снижение напряжения с минимальными потерями.
Для выбора преобразователя учитывают максимальный ток нагрузки и желаемое выходное напряжение. Рекомендуется применять устройства с коэффициентом заполнения менее 0,8, что повышает эффективность и снижает нагрев компонентов. Для корректной работы важна настройка частоты переключения и подбор индуктивности так, чтобы ток через неё оставался непрерывным, уменьшая пульсации выходного сигнала.
Практические рекомендации: для напряжения питания 12 В и выходного 5 В с током до 3 А оптимально использовать индуктивность 10–22 мкГн и емкость фильтра 100–220 мкФ с низким ESR. Контроллеры с внутренней ШИМ и защитой от перегрузки обеспечивают надежность и упрощают интеграцию в схемы.
Использование понижающих преобразователей значительно снижает тепловыделение по сравнению с резистивными делителями или линейными стабилизаторами, что критично для компактных и энергоэффективных устройств. Также уменьшается уровень электромагнитных помех благодаря высокочастотной работе и возможностям экранирования.
Вопрос-ответ:
Что происходит с переменным напряжением при использовании трансформатора для его снижения?
Трансформатор снижает напряжение переменного тока за счёт изменения соотношения витков в первичной и вторичной обмотках. Если количество витков во вторичной обмотке меньше, чем в первичной, напряжение на выходе становится ниже. Это позволяет уменьшить величину напряжения без изменения частоты тока.

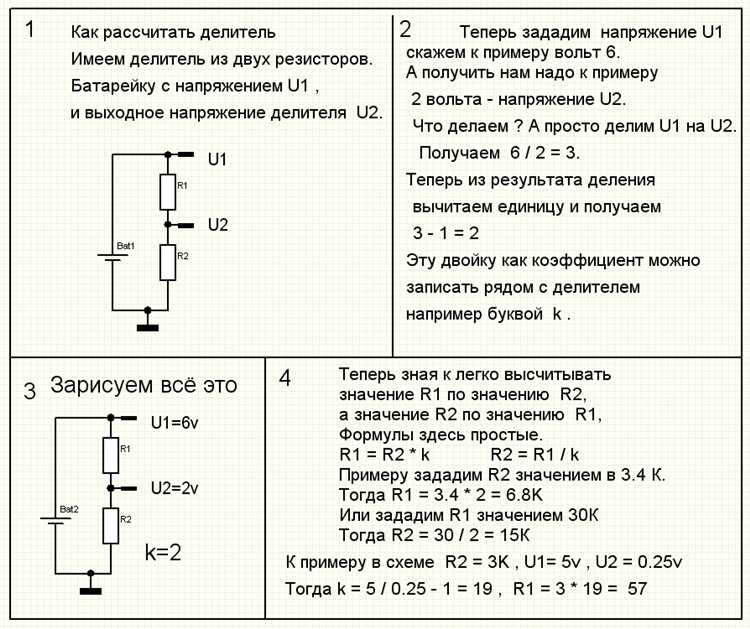

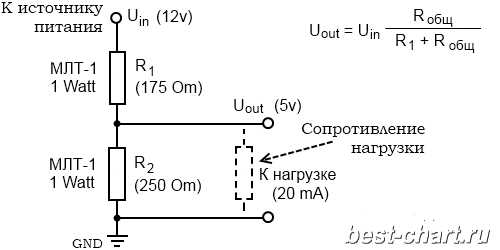

Можно ли уменьшить напряжение переменного тока с помощью резистора, и если да, то как это работает?
Да, напряжение переменного тока можно снизить, включив последовательно резистор. При прохождении тока через резистор часть энергии рассеивается в виде тепла, из-за чего напряжение на нагрузке становится ниже. Однако такой способ неэффективен для значительного снижения, так как происходит потеря энергии, и он подходит лишь для небольших нагрузок или регулировки напряжения.
Какие методы снижения напряжения переменного тока применяют в бытовых электросетях для защиты приборов?
В бытовых электросетях часто используют стабилизаторы напряжения и понижающие трансформаторы. Стабилизатор автоматически регулирует подачу напряжения, поддерживая его на безопасном уровне для электроприборов. Понижающие трансформаторы уменьшают напряжение до необходимого значения, что помогает избежать поломок техники из-за перепадов напряжения в сети.

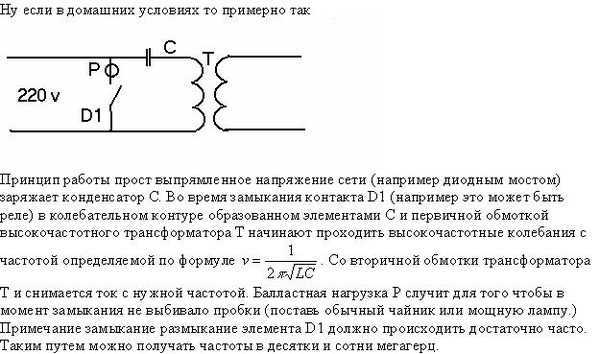

Как изменение частоты переменного тока влияет на напряжение, и можно ли с помощью этого уменьшить напряжение?
Напряжение и частота переменного тока связаны через параметры генератора и нагрузки, но непосредственно снизить напряжение изменением частоты нельзя. Частота определяет скорость изменения направления тока, а напряжение зависит от величины электродвижущей силы. Для уменьшения напряжения нужно применять специальные устройства — трансформаторы, регуляторы или стабилизаторы, а не просто менять частоту.
