Датчик Холла применяется для точного определения углового положения ротора электродвигателя и контроля скорости его вращения. Правильный монтаж обеспечивает стабильную работу систем управления и защиту оборудования от перегрузок.
Перед установкой необходимо подобрать датчик с соответствующими техническими параметрами: рабочее напряжение, диапазон температур, чувствительность и тип выхода (аналоговый или цифровой). Установка требует аккуратного размещения элемента в зоне магнитного поля ротора с минимальным зазором, обычно от 1 до 3 мм.
В процессе монтажа важно строго следовать последовательности действий: крепление корпуса датчика, подключение питания и сигнального кабеля, а также проверка правильности полярности и работоспособности. Использование специализированного крепежа и изоляции снижает риск механических повреждений и электромагнитных помех.

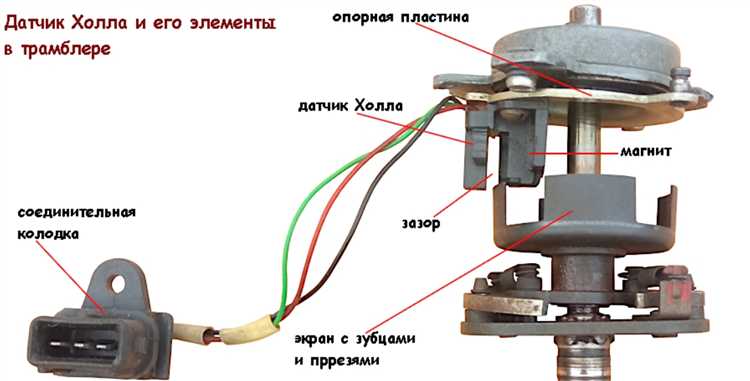

Выбор подходящего датчика Холла для вашего электродвигателя
При выборе датчика Холла ориентируйтесь на тип и параметры электродвигателя. Для бесколлекторных двигателей постоянного тока оптимальны бесконтактные датчики с линейным выходом напряжения, обеспечивающие точное измерение положения ротора.
Обратите внимание на рабочее напряжение датчика: большинство модулей рассчитаны на 3,3–5 В, что должно совпадать с питающей схемой вашего контроллера. Выбирайте датчики с высоким уровнем помехозащищённости, особенно если электродвигатель работает в условиях сильных электромагнитных наводок.
Ключевой параметр – чувствительность, выражаемая в мВ/Гс. Для большинства двигателей подходят датчики с чувствительностью от 3 до 20 мВ/Гс. Слишком высокая чувствительность может привести к ложным срабатываниям, слишком низкая – к снижению точности.
Размеры и форма корпуса должны соответствовать условиям монтажа. Если пространство ограничено, выбирайте компактные модели с корпусом типа SMD или миниатюрными пластиковыми корпусами. Учитывайте температуру эксплуатации: для нагретых моторов требуются датчики с рабочим диапазоном от –40 °C до +125 °C.
Наличие цифрового или аналогового выхода зависит от схемы управления двигателем. Аналоговые датчики подходят для систем с аналоговыми входами контроллера, цифровые – для микроконтроллеров с цифровым входом и встроенной обработкой сигнала.
Важна стабильность нулевой точки сигнала при изменении температуры и времени эксплуатации – выбирайте датчики с минимальным дрейфом и высоким ресурсом работы. Производители, такие как Allegro Microsystems и Melexis, предлагают проверенные решения для электродвигателей разного класса.
Подготовка инструмента и материалов для монтажа датчика
Для точной установки датчика Холла на электродвигатель потребуется набор специализированных инструментов и комплектующих. Без них правильный монтаж невозможен.
- Отвертки: крестовая и плоская, размеры 3–5 мм для крепления датчика и подключения клемм.
- Мультиметр: с функцией измерения напряжения и сопротивления для проверки исправности датчика и цепи питания.
- Изолента ПВХ и термоусадочная трубка для изоляции проводов и защиты соединений от влаги и пыли.
- Клещи для зачистки изоляции с регулировкой глубины зачистки для аккуратного удаления изоляции с проводов 0,2–0,5 мм².
- Крепежные элементы: винты М3 или М4 длиной 10–15 мм с гайками и шайбами для фиксирования датчика на корпусе двигателя.
- Маркер или карандаш для точной разметки места установки датчика на корпусе двигателя.
- Шаблон или линейка для контроля точного расстояния между датчиком и магнитной мишенью (обычно 1–3 мм).
Все материалы и инструменты должны быть проверены на исправность и чистоту перед началом монтажа. Особое внимание уделяется целостности изоляции проводов и надежности паяных соединений.
Определение оптимального места установки датчика на корпусе мотора
Для корректной работы датчика Холла важно разместить его максимально близко к магнитному полю ротора, но без риска контакта с движущимися элементами. Оптимальное расстояние между датчиком и магнитом не должно превышать 3–5 мм, чтобы обеспечить стабильный сигнал без искажений.
Основной критерий выбора места: точка на корпусе, где магнитные поля от ротора проходят наиболее концентрировано и стабильно. Обычно это участок, прилегающий к магнитному сегменту ротора, но без выступающих частей и вибраций.
Перед установкой следует измерить поле с помощью магнитометра или специализированного тестера Холла для выявления зоны максимальной индукции. Величина сигнала в этой зоне должна превышать 50 мТл для надежного срабатывания.
Избегайте размещения датчика вблизи источников электромагнитных помех: обмоток статора и кабелей питания. Электрические наводки могут вызвать ложные импульсы и сбои в работе системы.
Крепление датчика должно быть жёстким, без люфта, чтобы исключить смещение и потерю калибровки во время вибраций и пусковых нагрузок.
Рекомендуется фиксировать датчик на штатных местах корпуса, предусмотренных конструкцией мотора или на специально изготовленных кронштейнах с точной регулировкой положения по высоте и углу наклона.

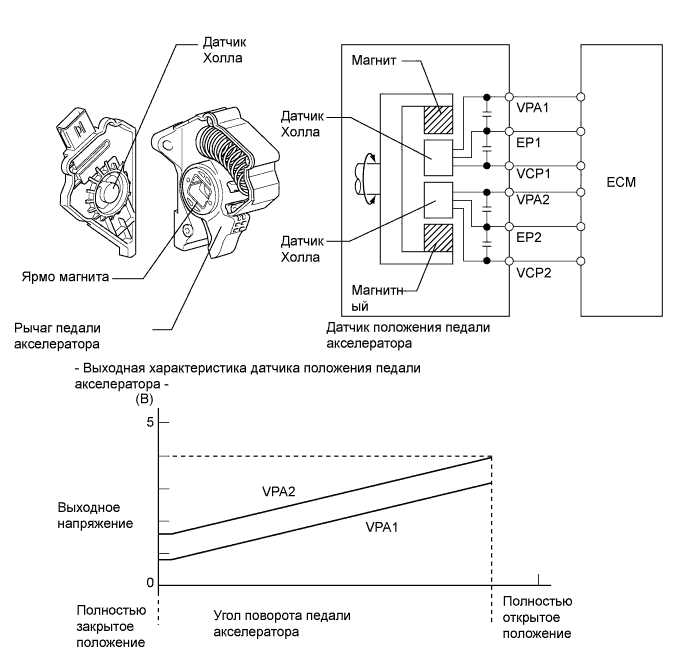

Правильное крепление датчика Холла к корпусу электродвигателя
Для надёжной работы датчика Холла важно обеспечить жёсткое и стабильное крепление к корпусу электродвигателя с минимальным смещением и вибрациями. Оптимальное место крепления выбирается вблизи ротора, но с учётом минимального зазора между датчиком и магнитным элементом – обычно 1–3 мм, не более 5 мм, чтобы избежать снижения чувствительности.
Крепёжные элементы должны быть изготовлены из немагнитного материала (например, пластик, алюминий), чтобы не исказить магнитное поле. Используйте специальные крепёжные кронштейны или монтажные планки, которые обеспечивают точную позицию и позволяют регулировать расстояние до ротора.
Перед установкой корпус датчика и поверхность крепления необходимо очистить от грязи и масла. Рекомендуется применить фиксирующий клей или двухкомпонентный эпоксидный состав для дополнительной фиксации, если вибрации высоки. При использовании винтов следите за моментом затяжки – не более 0,5 Н·м, чтобы не повредить корпус датчика.
Прокладка из тонкого слоя виброизоляционного материала (например, силиконовой резины толщиной 0,5–1 мм) уменьшит передачу вибраций и продлит срок службы датчика. Проверяйте отсутствие люфтов после монтажа, особенно при механическом контакте с валом или магнитным элементом, чтобы исключить сбои в сигнале.

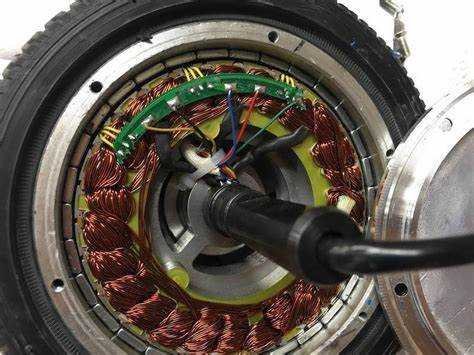

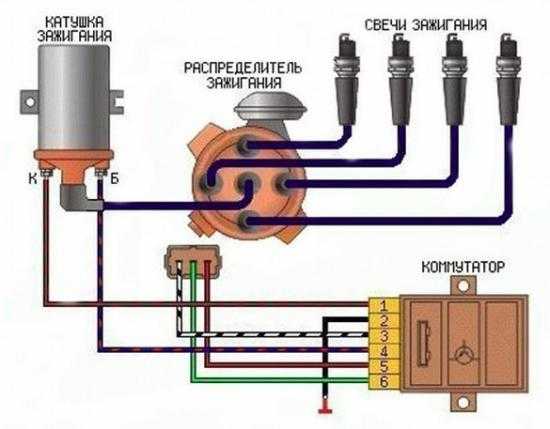

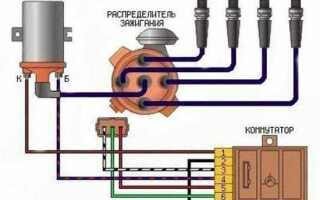

Подключение датчика Холла к системе управления или контроллеру
Для корректной работы датчика Холла необходимо правильно подключить его выход к входу системы управления или контроллера двигателя. Обычно датчик имеет три контакта: питание (Vcc), земля (GND) и выходной сигнал (OUT).
Питание подается в соответствии с техническими характеристиками датчика – чаще всего 5 В или 12 В постоянного тока. Рекомендуется использовать стабилизированный источник с фильтрацией, чтобы исключить шумы, способные исказить показания.
Выходной сигнал датчика Холла представляет собой цифровый импульс с уровнем логической единицы, совместимым с логикой контроллера (обычно 0–5 В). Его необходимо подключить к цифровому входу, поддерживающему прерывания или счёт импульсов для точного измерения скорости вращения.
Если выход датчика открытый коллектор или открытый сток, потребуется подтягивающий резистор к питанию (обычно 10 кОм), чтобы обеспечить правильный уровень сигнала. Без этого сопротивления сигнал может быть нестабильным.
Для предотвращения ложных срабатываний стоит добавить низкочастотный фильтр на вход контроллера – простая RC-цепочка с резистором 1–10 кОм и конденсатором 0,1–0,47 мкФ снизит помехи от электромагнитных наводок.
При интеграции с микроконтроллером рекомендуется проверить параметры входного порта: наличие встроенной подтяжки, допустимые уровни напряжения, максимальную частоту импульсов, чтобы исключить повреждение и обеспечить корректный счёт.
Необходимо обеспечить общую землю между датчиком и системой управления для правильной работы сигнала. Различия потенциалов могут привести к ошибкам считывания.
После подключения важно проверить сигнал осциллографом или логическим анализатором – импульсы должны быть четкими, без дребезга и с уровнем, соответствующим входным требованиям контроллера.

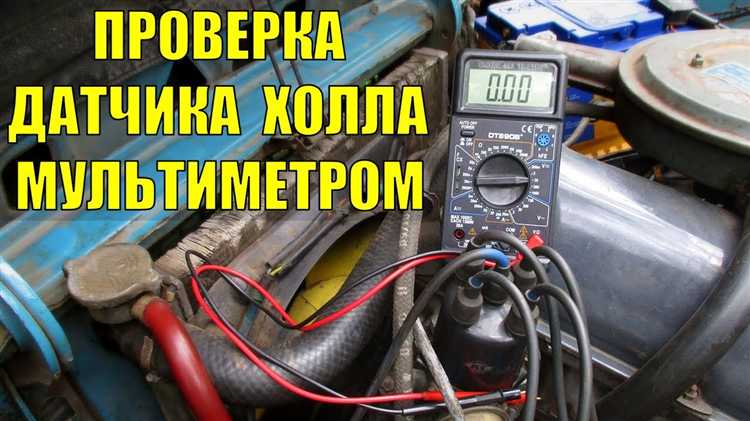

Проверка работоспособности и калибровка датчика после установки
Подключите питание и осциллограф или мультиметр к выходу датчика Холла. При вращении ротора напряжение на выходе должно периодически изменяться: от 0 до уровня питания (обычно 5 В или 3.3 В). Если уровень остаётся постоянным – проверьте зазор между датчиком и магнитом, он не должен превышать 1–2 мм.
Проверните вал вручную. Убедитесь, что изменение сигнала на выходе соответствует прохождению магнитной метки. При отсутствии отклика – проверьте полярность подключения, а также наличие сигнала на питающей линии.
Для калибровки установите вал в нулевое положение и зафиксируйте. Используйте микроконтроллер или другой управляющий модуль для считывания сигнала. Настройте программное сравнение фазы сигнала с положением ротора. При необходимости измените положение датчика, смещая его вдоль оси вращения до получения стабильного срабатывания в нужной фазе.
После настройки зафиксируйте корпус датчика. Повторно проверьте стабильность сигнала на всех оборотах, включая максимальные. При появлении дребезга сигнала – экранируйте кабель, сократите длину соединений и исключите паразитные наводки.
Устранение типичных ошибок и проблем при монтаже датчика Холла
Частая ошибка – неправильное позиционирование датчика относительно магнитов. Расстояние между чувствительным элементом и магнитом должно составлять от 1 до 3 мм, в зависимости от модели датчика. При превышении этого диапазона сигнал становится нестабильным или пропадает полностью.
Механическая фиксация без виброизоляции вызывает ложные срабатывания. Рекомендуется использовать демпфирующие прокладки или гибкие крепления. Не допускается установка на элементы с сильными вибрациями или тепловым расширением.
Некорректное экранирование провода OUT может привести к ложным импульсам. При монтаже в электромагнитно загрязнённой среде требуется использование экранированного кабеля с заземлением экрана только с одной стороны.
Использование неподходящего типа магнита нарушает работу датчика. Необходимо применять постоянные магниты с достаточной остаточной индукцией – не менее 100 мТл. Слабые магниты или неоднородные поля приводят к неустойчивому выходному сигналу.
Программное устранение дребезга сигнала игнорируется при монтаже, что вызывает множественные срабатывания. Рекомендуется реализовать программную фильтрацию с минимальным временным порогом 5–10 мс.
Наличие металлических предметов вблизи датчика и магнита искажает магнитное поле. Не допускается установка рядом с болтами, кожухами и другими феромагнитными деталями. Оптимально – открытая установка на диэлектрической основе.
