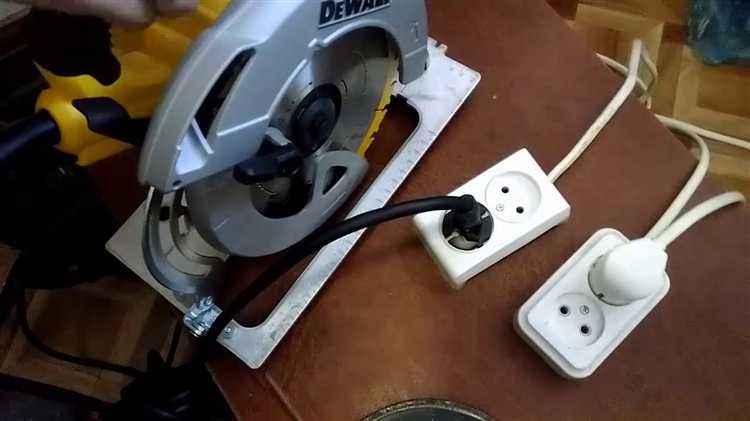

Резкий пуск электроинструментов через бытовой удлинитель приводит к скачкам тока, которые перегружают выключатели, розетки и электросеть. Особенно это заметно при работе с болгарками, дрелями и пилами с коллекторными двигателями. Установка схемы плавного пуска в удлинитель позволяет уменьшить пусковой ток и продлить срок службы как инструмента, так и самого удлинителя.

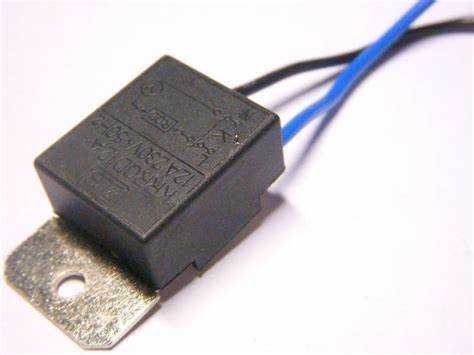

Для реализации понадобится тиристорный регулятор или специализированный модуль плавного пуска на симисторе, рассчитанный на ток не менее 10 А. Также потребуется паяльник, термоусадка, изоляционная лента, отвёртка и мультиметр. Монтаж желательно выполнять в удлинителе с достаточным внутренним объёмом, чтобы избежать перегрева компонентов.
Схема подключается последовательно в фазный провод перед розеточной группой. Важно правильно определить фазу – это можно сделать с помощью индикаторной отвёртки. После установки необходимо протестировать работу устройства с нагрузкой: включить инструмент с большим пусковым током и убедиться в отсутствии рывка при старте. Время выхода на рабочие обороты увеличивается на 1–2 секунды, что соответствует нормальной работе схемы.
Предупреждение: установка любых элементов в электросеть требует минимальных знаний в электробезопасности. При отсутствии опыта лучше обратиться к специалисту. Некорректная сборка может привести к возгоранию или поражению током.

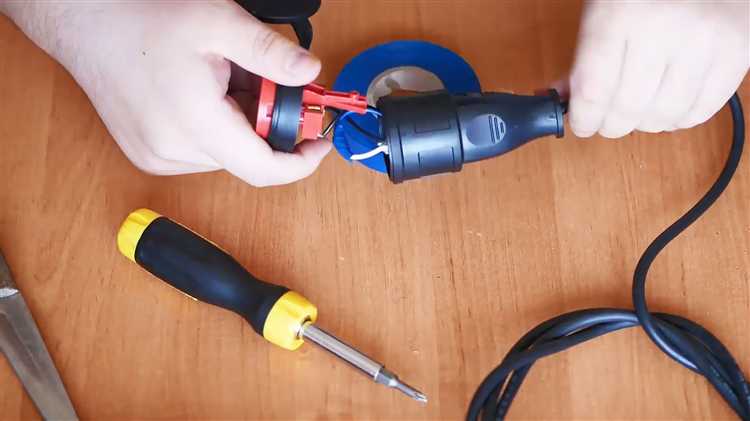

Выбор типа схемы плавного пуска для бытового удлинителя
Для бытового удлинителя с подключаемой нагрузкой до 2–3 кВт целесообразно применять простые схемы плавного пуска на симисторе с RC-цепочкой или на тиристоре с плавным нарастанием управляющего сигнала. Основная задача – ограничить пусковой ток при включении устройств с трансформаторами, электродвигателями или блоками питания с высоким входным током.
Наиболее распространённый вариант – симисторная схема с фазоимпульсным управлением. Используется симистор (например, BTA16-600) и управляющий модуль на динисторе DB3 с RC-цепью. Такой подход позволяет задержать момент открытия симистора после прохождения нуля, тем самым снижая амплитуду начального тока. Для простоты реализации можно применять готовые модули на базе схемы «Soft Start» с ограничением по току до 8 А.
Для более надёжной работы с индуктивной нагрузкой предпочтительнее тиристорный вариант с ограничением амплитуды пускового напряжения. В этом случае тиристор (например, BT151) включается последовательно в цепь фазы, а управляющее напряжение формируется через RC-цепь и стабилитрон. Недостаток – необходимость сброса напряжения до нуля для отключения тиристора, что требует продуманной схемы управления.
Если удлинитель обслуживает исключительно нагрузку с импульсными блоками питания (например, компьютерная техника), можно использовать термистор NTC с подходящими параметрами сопротивления и тока (например, 10 Ом, 5 А). Он устанавливается последовательно в цепь, ограничивает пусковой ток за счёт начального сопротивления, а затем прогревается и снижает сопротивление. Обратная сторона – нагрев, потеря мощности и невозможность быстрой повторной подачи питания.
Не рекомендуется использовать схемы с реле без задержки отключения, поскольку они не обеспечивают защиту от повторных пусков в короткий интервал времени. Также нежелательны сложные схемы с микроконтроллерами – они требуют питания, стабилизации и дополнительных компонентов, что не оправдано для переносного удлинителя.
Оптимальный выбор – простая симисторная схема или NTC-термистор, в зависимости от типа нагрузки и допустимого нагрева корпуса. Для устройств с высокими пусковыми токами (электроинструмент, компрессоры) предпочтительна симисторная схема с плавным запуском на RC-базе.
Определение параметров нагрузки и требуемой мощности устройства
Перед установкой схемы плавного пуска необходимо точно определить характеристики подключаемой нагрузки. Важно учитывать тип устройств, которые будут включаться через удлинитель. Наибольшую нагрузку создают электродвигатели, компрессоры, насосы, холодильники и аналогичные приборы с индуктивным характером тока.
Сначала определяется пусковой ток. У большинства бытовых устройств с двигателями он в 3–7 раз выше номинального. Например, компрессор мощностью 600 Вт может потреблять до 4,2 кВт на старте. Это значит, что плавный пуск должен быть рассчитан не на номинальную, а на пиковую мощность.
Рассчитайте суммарную мощность всех подключаемых устройств. Если в удлинитель включаются несколько приборов, их нагрузки суммируются. При этом пусковые токи учитываются отдельно: одновременный старт нескольких двигателей требует запас по мощности не менее 20–30%.
Определите минимальное время пуска. Для большинства бытовых приборов достаточно 0,5–2 секунд. Более продолжительный запуск может привести к перегреву обмоток. Плавный пуск должен не только ограничивать ток, но и обеспечивать достаточное напряжение для уверенного запуска.
Учитывайте напряжение сети и возможные просадки. Если напряжение в сети нестабильно, устройство должно работать с запасом по току. Это особенно важно при запуске мощных компрессоров и холодильников в сельской местности или старом фонде.
Рекомендуемая мощность схемы плавного пуска должна быть не ниже 150% от максимальной пусковой нагрузки. Если нагрузка составляет 2 кВт, то схема должна выдерживать кратковременную нагрузку не менее 3 кВт. Для этого подходят симисторы с током не менее 25 А и радиаторы соответствующего размера.
Подбор компонентов: тиристоры, резисторы, конденсаторы
Для реализации схемы плавного пуска потребуется симистор с током не менее 16 А, например, BTA16-600B. Он стабильно работает в бытовых условиях и выдерживает кратковременные пусковые токи электродвигателей. Управление симистором осуществляется через диак, например, DB3 с порогом срабатывания около 30 В.
Резисторы в цепи управления формируют задержку включения. Один из них – подстроечный, в диапазоне 220 кОм – 470 кОм, для регулировки времени нарастания напряжения. Второй – постоянный, номиналом 10 кОм, ограничивает ток на управляющем переходе. Использовать резисторы мощностью не менее 0,25 Вт.
Конденсатор задаёт задержку и влияет на плавность старта. Электролитический, с ёмкостью 0,1 – 1 мкФ, на напряжение не менее 400 В. Чем больше ёмкость – тем медленнее нарастает напряжение. Подбирать с учётом пусковой мощности подключаемого устройства, чтобы избежать ложного срабатывания или избыточной задержки.
Дополнительно рекомендуется включить варистор между фазой и нулём для защиты от выбросов напряжения. Подойдёт MOV с порогом около 275 В.

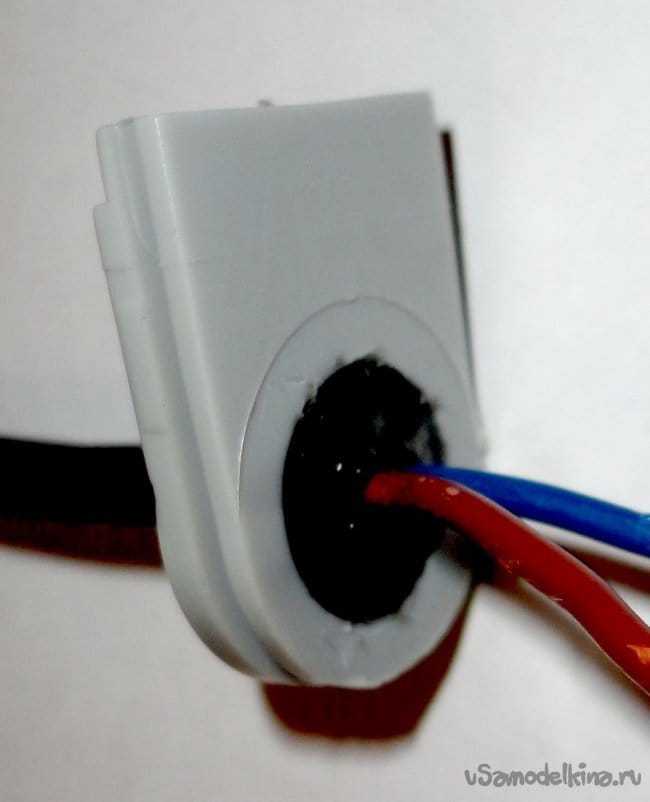

Сборка схемы на макетной плате для предварительной проверки
Для сборки схемы плавного пуска на макетной плате потребуется: симистор (например, BTA16), диак (DB3 или аналог), резисторы 47 кОм и 470 Ом, переменный резистор 500 кОм, конденсатор 100 нФ × 400 В, а также стандартные соединительные провода. Подключение выполняется по схеме фазового управления.
Резисторы и конденсатор образуют RC-цепочку, управляющую задержкой открытия симистора через диак. Переменный резистор регулирует скорость нарастания напряжения. Диак соединяется между RC-цепочкой и управляющим электродом симистора. Нагрузку (например, лампу накаливания) подключают последовательно с симистором.
После сборки проверь соединения по схеме. Перед подачей напряжения подключите в разрыв питания лампу накаливания 60–100 Вт. Подайте напряжение через ЛАТР, начиная с 0 В, постепенно повышая. При правильной сборке будет наблюдаться плавное включение лампы при повороте переменного резистора.
При отсутствии реакции проверьте диак, направление подключения симистора, целостность элементов и контактные соединения. Макетная плата позволяет вносить изменения без пайки, что удобно для корректировки параметров.

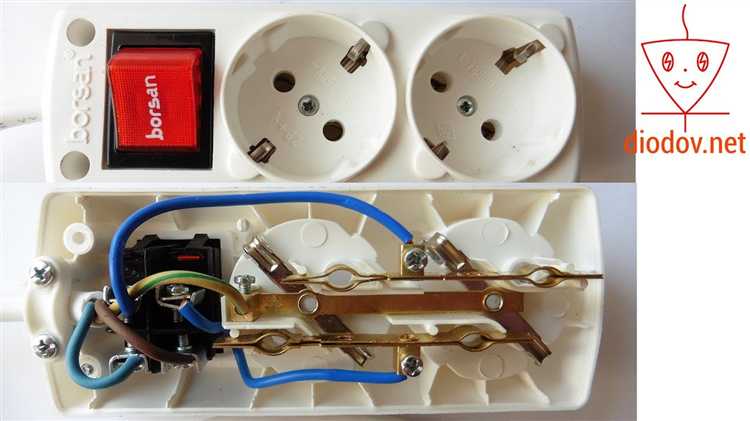

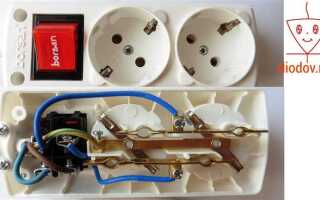

Монтаж схемы внутрь корпуса удлинителя
Перед установкой убедитесь, что корпус удлинителя позволяет разместить дополнительную плату по габаритам. Минимальное свободное пространство: 30×20×15 мм. Подходящий участок – рядом с выключателем или сетевым фильтром, если он есть.
Схема плавного пуска должна быть размещена в разрыв фазы перед кнопкой включения или перед первой розеткой. Используйте термоусадочную трубку или пластиковый кожух, чтобы исключить короткое замыкание. Плату желательно зафиксировать термоклеем или винтами через изолирующую прокладку. Не допускается свободное размещение – вибрации могут привести к обрыву соединений.
Контакты подпаиваются напрямую к дорожкам или проводам внутри удлинителя. Диаметр проводов – не менее 0,75 мм². Все соединения необходимо залудить и заизолировать термоусадкой. Убедитесь, что после установки сохраняется герметичность и жесткость корпуса.
После монтажа проверьте отсутствие замыканий и надежность крепления. Подключение к сети выполняйте только после визуальной и мультиметрической проверки. Напряжение на выходе удлинителя должно появляться с задержкой 0,5–1,5 секунды – это свидетельствует о корректной работе схемы.
Изоляция и защита установленных компонентов от короткого замыкания
Для предотвращения короткого замыкания при установке плавного пуска в удлинитель необходимо тщательно изолировать все контакты и соединения.
- Перед установкой термоусадки убедитесь, что она плотно обхватывает провод и детали, не оставляя оголённых участков.
- Обязательно изолируйте каждый контакт раздельно, чтобы исключить вероятность касания проводов между собой.
Для защиты компонентов и повышения надёжности соединений применяйте следующие меры:
- Используйте пластиковые или керамические корпуса для размещения элементов плавного пуска, чтобы минимизировать риск механических повреждений и контакта с металлическими частями удлинителя.
- Обеспечьте вентиляцию корпуса, избегая скопления тепла, что поможет сохранить изоляционные свойства материалов.
- Проверьте плотность крепления элементов внутри корпуса, чтобы исключить их смещение и повреждение изоляции при эксплуатации.
Дополнительные рекомендации по повышению безопасности:
- Перед окончательной сборкой проверьте сопротивление изоляции с помощью мультиметра, значение должно быть не менее 1 МОм.
- Используйте изоленту с высокой стойкостью к нагреву и влаге для дополнительного укрепления изоляции, особенно в местах сгибов проводов.
- При монтаже компонентов соблюдайте правильную полярность и подключение, чтобы избежать перегрузок и коротких замыканий.

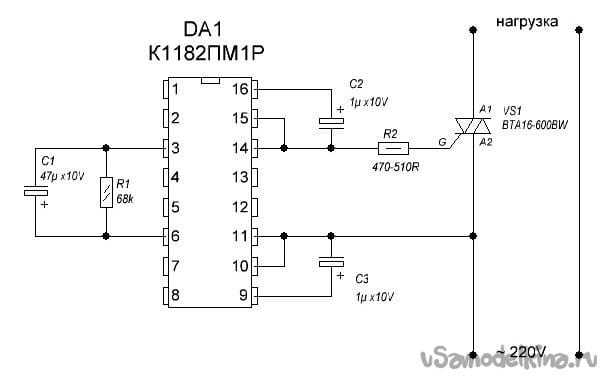

Проверка работы и устранение возможных неисправностей
После установки системы плавного пуска в удлинитель необходимо проверить ее работоспособность. Для этого подключите удлинитель к источнику питания и включите устройство, для которого предусмотрен плавный пуск. Если устройство не включается или работает нестабильно, это может свидетельствовать о нескольких проблемах.
1. Неисправность схемы подключения. Проверьте все соединения на предмет надежности контактов. Обратите внимание на пайки и провода, которые могли ослабнуть или оторваться. Используйте мультиметр для проверки целостности цепи.
2. Перегрузка системы. Если плавный пуск не справляется с нагрузкой, причиной может быть превышение максимально допустимой мощности устройства. Подсчитайте общую мощность всех подключенных приборов и убедитесь, что она не превышает заявленную для вашей системы. В случае перегрузки замените элементы на более мощные или уменьшите количество подключенных устройств.
3. Неправильная настройка времени плавного пуска. Если устройство включается слишком медленно или быстро, проверьте настройки временных параметров. Подкорректируйте их в соответствии с рекомендациями производителя, чтобы обеспечить оптимальный режим работы.
4. Неисправность компонентов плавного пуска. Если система не включается вообще или работает с перебоями, проверьте состояние ключевых компонентов: реле, конденсаторы, транзисторы. Используйте мультиметр для измерения их сопротивления и напряжения. Если какой-то элемент поврежден, его следует заменить.
5. Проблемы с электропитанием. Проверьте напряжение в сети, подключив к ней другое устройство, чтобы исключить неисправности в электроснабжении. Низкое или нестабильное напряжение может повлиять на работу плавного пуска и привести к его сбоям.
После выявления и устранения проблем повторно подключите устройство и проверьте, работает ли система плавного пуска должным образом. Если все функционирует правильно, переходите к дальнейшему использованию удлинителя. В случае появления новых неисправностей, повторите диагностику.
Вопрос-ответ:
Для чего нужен плавный пуск в удлинителе?
Плавный пуск помогает снизить нагрузку на сеть при включении устройств, предотвращая резкие скачки тока. Это особенно важно для мощных приборов, которые могут создать значительную нагрузку на электрическую сеть при включении. Установка плавного пуска в удлинитель защищает как сам удлинитель, так и подключаемые устройства от возможных повреждений.
Как установить плавный пуск в удлинитель своими руками?
Для установки плавного пуска вам потребуется модуль плавного пуска, который можно купить в специализированных магазинах. Сначала отключите удлинитель от сети, затем откройте корпус и найдите место для установки модуля. Подключите его к проводам, следуя инструкции, и закрепите внутри корпуса. После установки модуль должен быть подключен к источнику питания и нагрузке, чтобы контролировать процесс включения устройства. Обязательно проверяйте все соединения на надежность перед использованием.
Нужно ли использовать плавный пуск для каждого устройства, подключаемого к удлинителю?
Нет, плавный пуск не требуется для всех устройств. Он нужен в первую очередь для мощных приборов, таких как электродрели, насосы, компрессоры и другие устройства, которые могут создавать значительные пиковые токи при включении. Для мелких бытовых приборов плавный пуск не обязателен, поскольку их пусковая нагрузка минимальна и не создает проблем для сети.
Какие компоненты нужны для установки плавного пуска в удлинитель?
Для установки плавного пуска вам понадобится сам модуль плавного пуска, проводка для подключения, изолента или термоусадочная трубка для защиты контактов, а также инструменты для работы с проводами — например, отвертка и плоскогубцы. Модуль плавного пуска можно купить в магазинах, специализирующихся на электрике. Убедитесь, что модуль соответствует мощности подключаемых устройств.
Как проверить, что плавный пуск работает корректно?
После установки плавного пуска подключите удлинитель к электросети и включите одно из мощных устройств, например, насос или мощный фен. Если устройство запускается плавно, без резких скачков тока, значит, система работает правильно. Для более точной проверки можно использовать амперметр, чтобы измерить пиковый ток при включении устройства. Если пиковое значение не превышает безопасный уровень, плавный пуск работает корректно.
Как установить плавный пуск в удлинитель своими руками?
Для установки плавного пуска в удлинитель вам понадобится несколько компонентов: сам удлинитель, модуль плавного пуска, инструмент для работы с проводами и знания основ электрики. Модуль плавного пуска обычно представляет собой небольшую плату с микросхемой и несколькими проводами. Чтобы установить его, нужно аккуратно подключить модуль между входом удлинителя и его розетками, соблюдая правильность соединений. Важно правильно подключить нейтраль и фазу, а также удостовериться, что все соединения изолированы, чтобы избежать короткого замыкания. После установки плавного пуска удлинитель будет обеспечивать мягкий старт подключённых устройств, что увеличит их долговечность и защитит от резких перепадов напряжения.
