Температура тампонажного раствора напрямую влияет на его вязкость, время загустевания и качество сцепления с обсадной колонной и породой. При понижении температуры ниже критического порога наблюдается значительное замедление процессов гидратации цемента, что приводит к нарушению герметичности цементного камня. Минимально допустимая температура раствора при закачке обычно составляет +5 °C, однако в условиях многолетней мерзлоты или в зонах с отрицательной температурой требуются специальные добавки и технологии подогрева.
При температурах ниже +5 °C повышается риск неполного твердения и расслоения раствора. Для предотвращения этого применяются ускорители твердения на основе хлоридов кальция, нитратов и формиатов, а также паровые подогреватели или циркуляция теплоносителя. При температуре ниже 0 °C без применения химических добавок практически невозможно обеспечить надёжное схватывание цементного раствора в скважине.
В соответствии с рекомендациями ОАО «Газпром» и ведущих производителей цементных систем, при температуре ниже +3 °C следует использовать тампонажные составы с пониженным водоцементным отношением и добавками, сокращающими индукционный период. Например, применение комплексной добавки «ЦНИИС-2» позволяет стабилизировать свойства раствора до –10 °C при условии непрерывной циркуляции подогретой жидкости во время закачки.
Игнорирование температурного режима приводит к образованию некачественного цементного кольца и риску прорыва флюидов, особенно в зонах пересечения продуктивных горизонтов. Поэтому при проектировании цементирования скважин в холодных регионах минимальная температура раствора должна устанавливаться на основе термодинамических расчётов и полевых испытаний с учётом геологических и климатических факторов.
Как температура влияет на время загустевания тампонажного раствора
Температура пласта и раствора оказывает прямое воздействие на кинетику гидратации цементных минералов, что определяет скорость загустевания тампонажного состава. Повышение температуры ускоряет химические реакции, но при критических значениях может привести к преждевременной потере подвижности раствора до завершения его закачки.
- При температуре ниже +30 °C наблюдается замедление начала загустевания более чем на 60 минут по сравнению со стандартными условиями (+38 °C). Это увеличивает риск расслоения и ухудшает сцепление с породой.
- В интервале от +60 °C до +90 °C активируются реакции гидратации C₃S и C₃A, что сокращает время загустевания на 40–70%. Это требует корректировки рецептуры с использованием замедлителей.
- При температурах свыше +120 °C стандартные замедлители теряют эффективность. Используются термостабильные добавки, такие как органофосфаты или поликарбоксилаты с температурной устойчивостью до +200 °C.
- Каждое увеличение температуры на 10 °C снижает время загустевания примерно на 15–20% при прочих равных условиях, если не применяются корректирующие добавки.
Рекомендуется проводить лабораторное определение времени загустевания при пластовых температурах, с учетом скорости нагрева раствора при закачке. Для скважин с температурой выше +100 °C необходимо включать в состав специальные замедлители в концентрации не менее 0,8% от массы цемента.

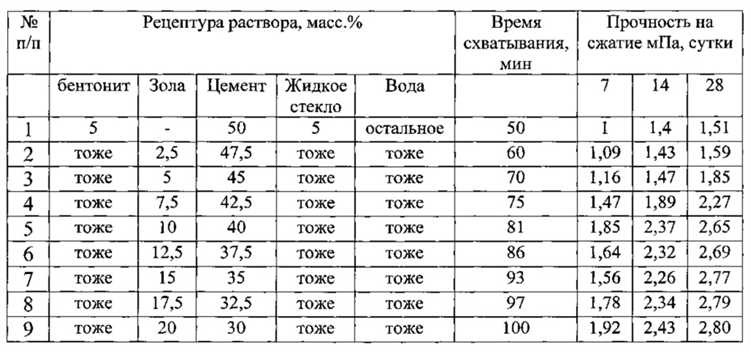

Минимальные температурные пороги для различных типов цементных составов
Для портландцементных тампонажных растворов минимальная температура применения составляет +5 °C. При более низких значениях нарушается гидратация, что приводит к критическому снижению прочности и увеличению времени схватывания до нескольких суток.
Цементы с добавками пуццоланового типа требуют не менее +10 °C, так как их реакционная способность при низких температурах резко падает, а прочностные характеристики достигаются лишь через 14–21 день при поддержании температурных условий.
Высокоалюминатные составы допускают применение при +2 °C, благодаря интенсивной экзотермии и ускоренному твердению, но они чувствительны к колебаниям температуры: при охлаждении ниже нуля происходит деструкция структуры кристаллогидратов.
Магнезиальные цементы (оксихлоридные и оксисульфатные) демонстрируют устойчивое твердение при температуре не ниже +8 °C, однако при замораживании раствора происходит необратимое разрушение структуры с последующим снижением адгезии.
Для безусадочных цементов, содержащих компенсирующие добавки (CaO, MgO), нижний порог составляет +7 °C. При снижении температуры компенсирующий эффект нивелируется, и возникают риски образования микротрещин.
Применение антифризных добавок (например, нитритов-карбонатов) позволяет снизить температурный порог до –5 °C, но требует строгого расчета дозировок и лабораторного подтверждения совместимости с конкретным цементом.
Методы снижения температурных требований при приготовлении раствора
Снижение температурных требований при приготовлении тампонажного раствора критично для работ в холодных климатических условиях и на больших глубинах. Реализация эффективных методов позволяет обеспечить требуемые технологические параметры без подогрева воды и компонентов.
- Использование низкотемпературных ускорителей твердения. Добавки на основе солей кальция (нитрат, хлорид, формиат) позволяют активировать гидратацию цемента при температурах до +5 °C. Концентрации от 2 до 5 % по массе цемента снижают индукционный период в 1,5–2 раза.
- Введение суперпластификаторов нового поколения. Поликарбоксилатные модификаторы обеспечивают высокую подвижность раствора при пониженной температуре, минимизируя необходимость в подогреве воды. Эффективны в дозировках 0,5–1 %.
- Предварительное смешивание сухих компонентов. Совмещение цемента, добавок и наполнителей до контакта с водой позволяет использовать тепло гидратации при первом контакте с жидкостью, что стабилизирует реакцию при температурах до +2 °C.
- Применение микрокремнезема и метакаолина. Эти пуццолановые добавки повышают реакционную способность системы, ускоряя гидратацию C3S и снижая критическую температуру твердения до 0 °C.
- Оптимизация водоцементного отношения. Снижение W/C до 0,38–0,42 уменьшает теплопроводность раствора и снижает чувствительность к температурным колебаниям, обеспечивая стабильную структуру даже при низких температурах окружающей среды.
Комбинирование указанных методов позволяет отказаться от подогрева, сократить энергетические затраты и расширить область применения растворов при отрицательных температурах.

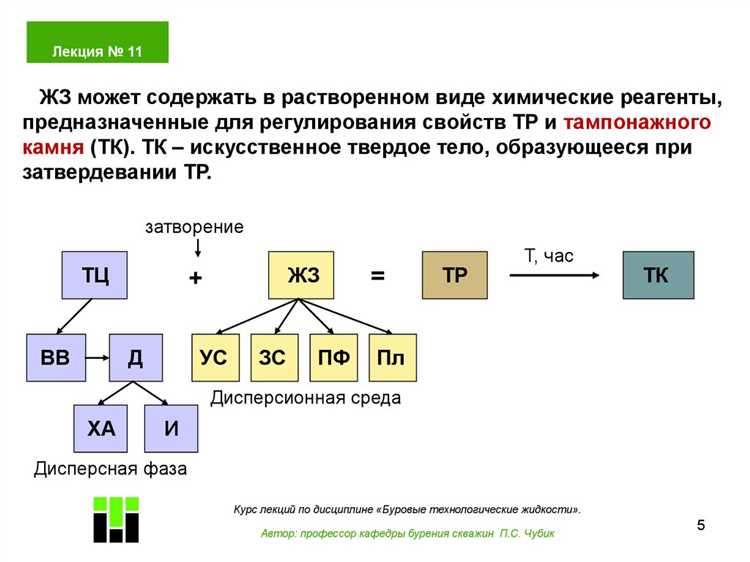

Влияние окружающей температуры на качество цементирования скважины
Окружающая температура существенно влияет на гидратацию цемента, вязкость раствора и время его загустевания. При низких температурах (ниже +5 °C) происходит замедление гидратационных реакций, что увеличивает время схватывания и снижает раннюю прочность тампонажного камня. Это создает риск расслоения цементного раствора и нарушения изоляции продуктивных горизонтов.
При температурах ниже 0 °C возможна кристаллизация воды в растворе до закачки, что вызывает образование микротрещин в камне и увеличивает проницаемость затвердевшего цемента. В таких условиях необходимо использовать противоморозные добавки, например, хлористый кальций в концентрации до 4 % от массы цемента. Также рекомендуется применять ускорители твердения (нитрит-нитрат кальция) и подогрев раствора до температуры не ниже +10 °C перед закачкой.
При повышенных температурах (выше +40 °C) ускоряется загустевание, что сокращает технологическое окно для качественной закачки и может привести к неполному охвату цементом кольцевого пространства. Для компенсации следует снижать водоцементное отношение и использовать замедлители (лигносульфонаты, соли хрома), продлевающие время загустевания.
Для оценки влияния температуры на параметры раствора проводят лабораторные испытания в условиях, имитирующих фактические температурные профили скважины. Пример зависимости времени загустевания от температуры представлен ниже:
| Температура, °C | Время загустевания, ч |
|---|---|
| 5 | 8.5 |
| 20 | 4.2 |
| 40 | 2.1 |
Оптимизация рецептуры с учетом температурных условий снижает риски газопроявлений, межколонных перетоков и преждевременного отказа цементного кольца. Контроль температурной среды и использование адаптированных рецептур критически важны для обеспечения герметичности и долговечности цементирования.
Использование химических добавок для работы при низких температурах
При температурах от −5 до −10 °C используются комплексные добавки, содержащие соли щелочных металлов и органические модификаторы. Растворы с такими компонентами сохраняют подвижность не менее 2 часов и достигают критической прочности 3,5 МПа в течение 24–36 часов.
Применение суперпластификаторов на основе нафталинсульфонатов снижает потребность в воде затворения на 8–12 %, что уменьшает риск образования ледяных включений. Для систем на белите предпочтительны добавки с фосфатами, стабилизирующие структуру гидратных фаз при температуре до −15 °C.
Не рекомендуется использовать добавки с хлоридом магния (MgCl₂) при наличии стальных обсадных колонн из-за высокой коррозионной активности. Альтернативой выступают нитраты с ингибиторами коррозии, позволяющие сохранить целостность оборудования при длительном контакте с раствором.
Корректный выбор добавок должен учитывать тип цемента, минералогию пласта и требования к сроку достижения проектной прочности. Перед закачкой раствора в скважину необходимо лабораторное моделирование поведения системы при расчетной температуре с точностью ±2 °C.
Температурные требования при зимнем цементировании скважин
При температуре окружающей среды ниже -5 °C критически важно контролировать параметры тампонажного раствора для предотвращения его преждевременного загустевания и потери подвижности. Минимальная температура тампонажного раствора перед закачкой не должна опускаться ниже +5 °C. При значениях ниже этого порога резко снижается скорость гидратации цемента, что увеличивает время начального и конечного схватывания, создавая риски для качества крепления обсадной колонны.
Рекомендуется применять систему обогрева или циркуляции бурового раствора для предварительного прогрева скважины до температуры не ниже +10 °C. Использование термостойких и морозоустойчивых химических добавок (например, ускорителей твердения на основе кальция хлорида в концентрации 2–4 %) позволяет стабилизировать процесс твердения при температуре тампонажного раствора от +5 °C до +10 °C.
Температура подачи воды, используемой для приготовления цементного раствора, должна составлять не менее +20 °C. В условиях отрицательных температур необходимо исключить термические потери при транспортировке раствора по манифольду и обсадной колонне за счёт утепления и термоизоляции оборудования. Использование предварительно нагретых материалов (цемент, вода, добавки) значительно снижает риск термического шока и нарушения структуры раствора.
При зимнем цементировании запрещено проводить работы при температуре раствора ниже +2 °C на устье скважины, поскольку возникает угроза замерзания фильтрационной воды, приводящая к расслоению и снижению прочности камня. Для контроля температуры рекомендуется применять термопары в режиме реального времени с регистрацией температурного градиента по колонне.

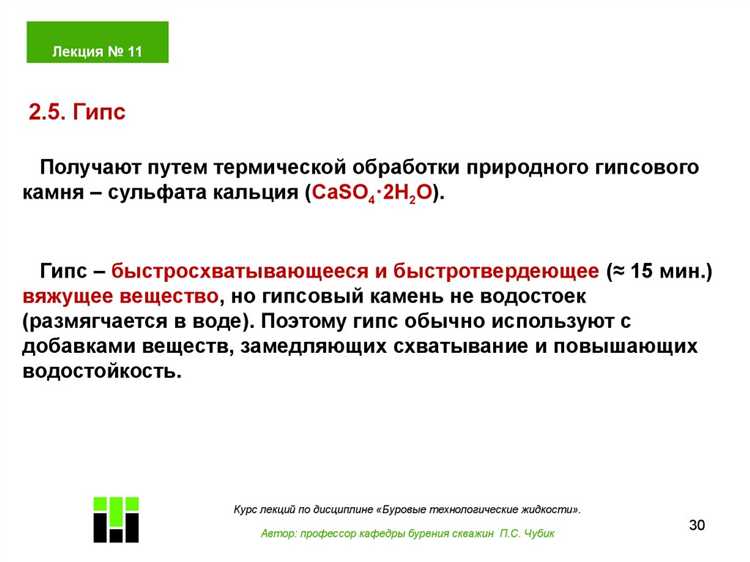

Контроль и измерение температуры тампонажного раствора на объекте
Температура тампонажного раствора должна измеряться непосредственно перед закачкой в скважину. Наиболее точные данные получают при использовании термопарного зонда, погружаемого в емкость с раствором. Измерения проводят с точностью не ниже ±0,5 °C, фиксируя результаты не менее чем за 15 минут до начала закачки и каждые 5–10 минут в течение приготовления и транспортировки смеси.
Для оценки стабильности температурного режима в течение всего технологического цикла рекомендуется установка термодатчиков на выходе из смесителя и на входе в насосный агрегат. Разница температур в этих точках не должна превышать 3 °C, иначе требуется корректировка условий подогрева или охлаждения раствора.
В холодное время года необходимо использовать подогреваемые емкости и утепленные трубопроводы. Контроль эффективности подогрева осуществляется по температуре раствора на входе в насос, которая должна соответствовать расчетному значению, установленному лабораторными испытаниями. Например, для быстросхватывающихся составов температура должна быть не ниже 25 °C.
В жарких климатических условиях, когда температура раствора может превышать оптимальный предел, требуется установка охладителей или временное хранение раствора в затененных помещениях. При превышении 35 °C снижается время загустевания и возрастает риск преждевременного твердения, особенно при использовании ускорителей. Каждый замер регистрируется в журнале технологического контроля с указанием времени, точки отбора и фактической температуры.
Рекомендуемое оборудование: цифровые термометры с термопарой типа К, автоматизированные системы контроля температуры с возможностью регистрации данных в реальном времени, системы сигнализации при выходе параметров за допустимые пределы.
Невыполнение температурного контроля снижает эффективность цементирования и может привести к образованию межколонных каналов и неполному охвату кольцевого пространства цементом.
Ошибки при работе с раствором при низких температурах и способы их предотвращения
Ошибка 1: Неправильный выбор рецептуры раствора
При температуре ниже +5 °C стандартные составы теряют подвижность и время схватывания резко увеличивается. Это может привести к недостаточной герметизации. Использование тампонажных растворов без модификаторов, стабилизирующих вязкость и реакцию гидратации, недопустимо.
Решение: применять рецептуры с ускорителями схватывания (например, хлорид кальция до 2 %) и пластификаторами, сохраняющими подвижность при 0 °C и ниже. Обязательно проводить предварительное лабораторное тестирование состава при температуре, близкой к полевым условиям.
Ошибка 2: Отсутствие подогрева компонентов
Загрузка холодной воды и цемента в смесительное оборудование без предварительного подогрева приводит к неконтролируемому загущению и неравномерному перемешиванию. Вода ниже +5 °C замедляет реакцию гидратации на 40–60 %.
Решение: подогрев воды до +25…+35 °C перед смешиванием. Цемент должен храниться в помещении с температурой не ниже +10 °C. Использование термочехлов на трубопроводах предотвращает теплопотери при транспортировке раствора.
Ошибка 3: Отказ от циркуляции раствора до закачки
В условиях отрицательных температур допущение к закачке неподогретого раствора вызывает расслоение и потерю однородности. Такие случаи часто приводят к локальным зонам с низкой прочностью в цементном камне.
Решение: циркуляция готового раствора в течение не менее 20 минут с контролем температуры. Если температура опускается ниже +5 °C, необходимо повторно подогреть смесь или использовать мобильные нагревательные установки.
Ошибка 4: Несоблюдение температурного режима при ожидании подъема цемента (ОПЦ)
При ОПЦ в условиях холода температура в затрубном пространстве может опускаться до 0 °C, что полностью останавливает гидратацию. Это приводит к образованию слабой контактной зоны и снижению адгезии.
Решение: установка теплоизолирующих кожухов на устье скважины и контроль ОПЦ с применением геотермальных данных. При необходимости применять медленно твердеющие добавки с пролонгированным тепловыделением.
Ошибка 5: Пренебрежение контролем температуры на всех этапах
Отсутствие термометрии в процессе приготовления и закачки раствора приводит к невозможности точной оценки качества работ. Часто это становится причиной недостижения проектной прочности цементного камня.
Решение: установка термодатчиков в смесителях, на подаче и в скважине. Ведение температурного протокола позволяет оперативно корректировать режимы работы оборудования и состав раствора.
Загрузка...
