Какой элемент пельтье выбрать для холодильника

При сборке компактного холодильника своими руками критически важно правильно выбрать элемент Пельтье. Неподходящий модуль может не только снизить эффективность охлаждения, но и привести к перегреву, перерасходу энергии или даже выходу из строя компонентов. Основной параметр, на который следует ориентироваться, – это мощность охлаждения, измеряемая в ваттах (W), а также максимальный перепад температур (ΔT), который достигается между горячей и холодной сторонами модуля.

Наиболее популярным вариантом для самодельных конструкций является модуль TEC1-12706, рассчитанный на 12 В и 6 А. Он обеспечивает перепад температур до 65 °C и потребляет около 72 Вт. Однако для создания холодильника с температурой внутри ниже 5 °C при комнатной температуре необходимо обеспечить эффективный отвод тепла от горячей стороны и качественную изоляцию корпуса. Без этого даже мощный элемент не даст нужного эффекта.

Если задача – достичь более низких температур или обеспечить охлаждение большего объёма, следует рассмотреть модули с индексом выше – например, TEC1-12710 или TEC1-12715, которые работают на токе 10–15 А соответственно. Но с увеличением тока резко возрастает нагрузка на блок питания и требования к системе теплоотвода. Без радиатора с активным охлаждением такие модули перегреваются за считанные минуты.

При выборе элемента Пельтье важно учитывать не только его характеристики, но и условия эксплуатации: напряжение и ток питания, размеры модуля, способ его крепления, температурный режим и ресурс. Оптимальный результат даёт сочетание модуля средней мощности с продуманной системой охлаждения и термоизоляции. В этом случае можно добиться стабильной работы устройства и температур в диапазоне от 0 до 10 °C.

Как рассчитать необходимую мощность охлаждения для заданного объема камеры

Для расчета требуемой мощности охлаждения камеры необходимо учитывать три ключевых параметра: объем внутреннего пространства, разницу температур между внутренней и внешней средой, а также уровень теплоизоляции.

Начнем с расчета тепловых потерь. Используется формула: Q = U × A × ΔT, где Q – тепловая нагрузка в ваттах, U – коэффициент теплопередачи (Вт/м²·К), A – площадь теплообмена (м²), ΔT – разница температур между наружным и внутренним воздухом (К). Например, для пенополистирола толщиной 50 мм коэффициент U ≈ 0.7 Вт/м²·К.

Площадь A определяется как сумма площадей всех шести сторон камеры. Если, например, камера имеет внутренние размеры 0.4×0.4×0.4 м, то A = 2×(0.4×0.4 + 0.4×0.4 + 0.4×0.4) = 0.96 м².

Допустим, желаемая температура внутри камеры +5°C, а внешняя среда имеет температуру +25°C. Тогда ΔT = 20 K.

Подставляя значения: Q = 0.7 × 0.96 × 20 = 13.44 Вт. Это базовая тепловая нагрузка. Однако стоит добавить резерв в 30–50% для учета теплопотерь через неплотности и открывания дверцы. Итого: 13.44 × 1.5 ≈ 20.16 Вт.

Элемент Пельтье должен иметь холодопроизводительность не ниже рассчитанного значения. Например, модуль TEC1-12706 при хорошем отводе тепла может обеспечивать до 50–60 Вт, что с избытком перекрывает потребности камеры объемом около 60–70 литров с нормальной изоляцией.

Для повышения эффективности важно обеспечить эффективный отвод тепла от горячей стороны модуля с использованием радиатора и вентилятора, иначе реальная холодопроизводительность окажется значительно ниже паспортной.

Какие характеристики элемента Пельтье влияют на способность охлаждать

ΔTmax – максимальный перепад температур между горячей и холодной сторонами. Для создания эффективного холодильника необходим элемент с ΔTmax не менее 65 °C. Чем выше значение, тем сильнее потенциал охлаждения при прочих равных условиях.

Qmax – максимальная тепловая мощность, которую элемент способен отвести от охлаждаемой поверхности. Для малогабаритных холодильников подбирают модули с Qmax в диапазоне 40–100 Вт. При перегрузке по теплу производительность резко падает.

Imax – максимальный ток, при котором достигаются заявленные характеристики. Элементы с Imax 4–6 А подходят для питания от стандартных блоков 12 В. При недостаточном токе охлаждение будет слабее, при превышении – перегрев.

Umax – напряжение, соответствующее Imax. Совпадение этого параметра с возможностями блока питания критично. Например, модуль TEC1-12706 имеет Umax около 15 В, но его можно эффективно питать от 12 В с умеренной производительностью.

Коэффициент эффективности (COP) – соотношение отвода тепла к потребляемой электроэнергии. Для большинства модулей он не превышает 0.5. При выборе важно учитывать COP на рабочем режиме, а не только в идеальных условиях лаборатории.

Размер и количество термопар – напрямую влияют на производительность. Модули с маркировкой 127 содержат 127 пар p-n-переходов, что увеличивает КПД и ΔTmax. Однако с ростом числа термопар увеличиваются и требования к охлаждению горячей стороны.

Правильный выбор требует баланса между тепловой мощностью, электрическими характеристиками и возможностями теплоотвода. Недостаточное охлаждение горячей стороны полностью нивелирует преимущества даже самого мощного модуля.

Как выбрать источник питания с учетом параметров элемента Пельтье

Для TEC1-12706 необходим блок питания с выходом 12 В и током не менее 7–8 А. Использование источника с недостаточной мощностью приводит к снижению эффективности охлаждения и перегреву провода питания. При избыточной мощности блок питания работает в оптимальном режиме, не нагревается и служит дольше.

Обращайте внимание на тип источника: импульсные блоки компактны и энергоэффективны, но выбирайте модели с хорошей фильтрацией и защитой от перегрузки. Лабораторные блоки питания удобны для настройки и тестирования, но не подходят для стационарной эксплуатации. При планировании мобильного или автономного устройства учитывайте возможность работы от аккумулятора с понижающим преобразователем, способным стабилизировать 12 В при токе 6–10 А.

Обязательно проверяйте рабочую температуру источника питания. При длительной работе вблизи максимальной мощности без активного охлаждения возможен перегрев и выход из строя. Используйте вентилятор или радиатор при установке в замкнутом корпусе.

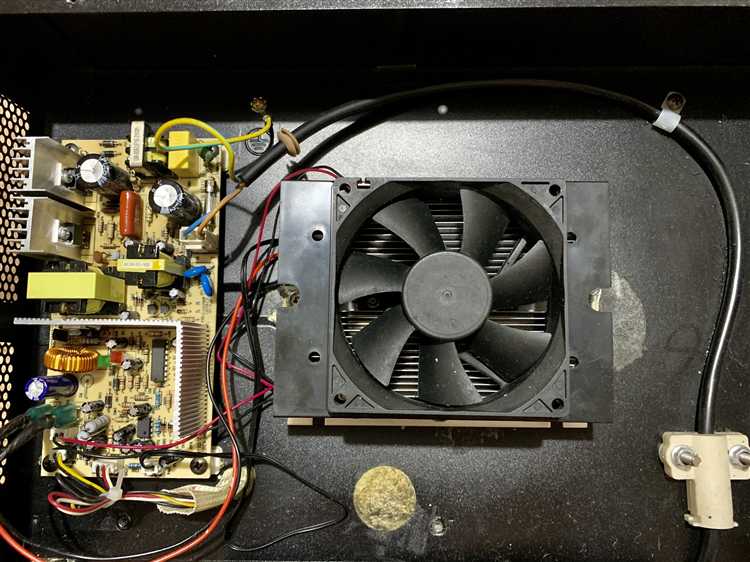

Какие радиаторы и кулеры нужны для отвода тепла от горячей стороны

Горячая сторона элемента Пельтье способна нагреваться до 70–90 °C при отсутствии эффективного теплоотвода. Для стабильной работы необходимо использовать массивные алюминиевые или медные радиаторы с высокой теплоотдачей. Площадь основания радиатора должна превышать площадь модуля минимум в 2 раза, а вес – не менее 300–500 граммов при пассивном охлаждении.

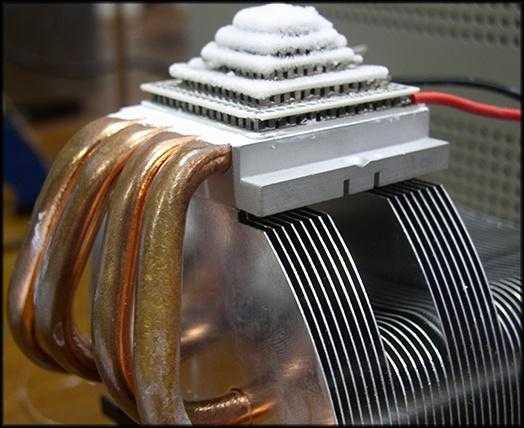

Радиаторы от процессоров с тепловыми трубками обеспечивают эффективную теплопередачу. Модели от серверных систем (например, от Xeon с TDP выше 80 Вт) лучше подходят, чем бюджетные кулеры для настольных ПК.

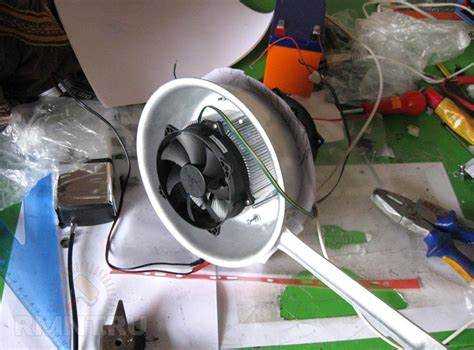

Активное охлаждение обязательно. Рекомендуются кулеры с воздушным потоком не менее 60 CFM. Лучше использовать вентиляторы диаметром 120 мм или более, с подшипниками типа FDB или двойными шарикоподшипниками для долговечности и стабильной работы при высокой температуре. Уровень шума – вторичный параметр, приоритет – производительность.

Недостаточная эффективность теплоотвода приводит к перегреву, снижению коэффициента производительности (COP) и риску выхода модуля из строя. Температура горячей стороны не должна превышать 80 °C при длительной нагрузке. Использование термопасты с теплопроводностью выше 5 Вт/м·К обязательно.

Не рекомендуется ставить радиаторы вертикально без принудительной вентиляции – естественная конвекция недостаточна. Установку следует проводить с плотным прижатием радиатора к модулю, используя винтовое крепление с равномерным распределением давления.

Как избежать конденсата и промерзания в изолированной камере

Для минимизации образования конденсата внутри камеры необходимо строго контролировать уровень влажности и температурные градиенты. В первую очередь, герметичность конструкции должна быть максимальной: применяйте EPDM-уплотнители и термостойкий герметик в местах стыков панелей.

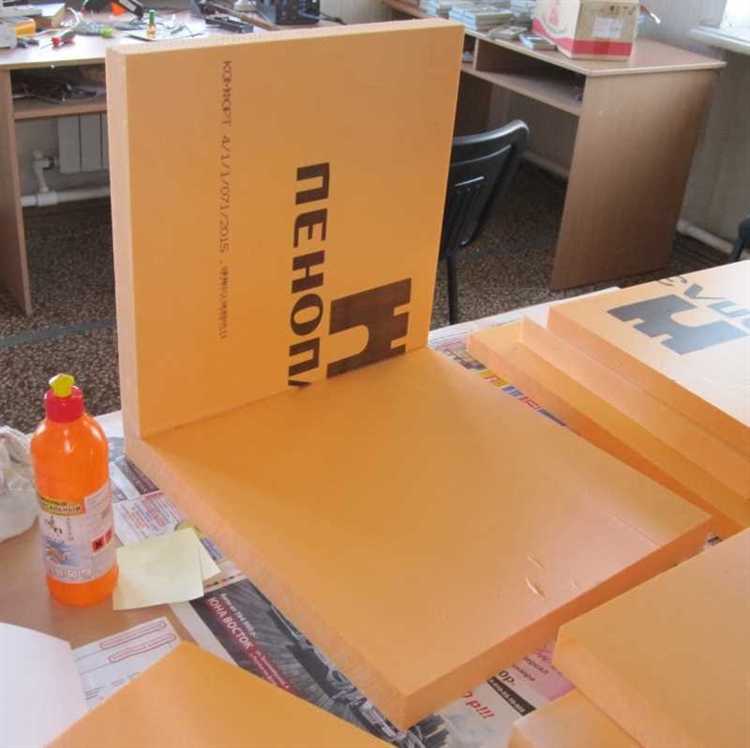

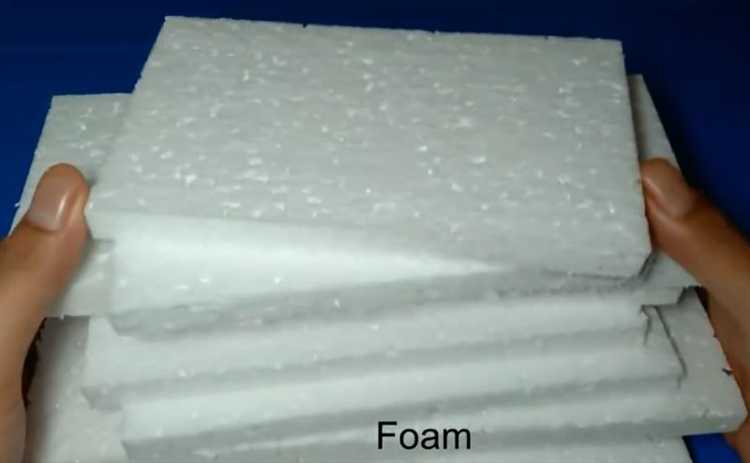

Используйте влагостойкий утеплитель с закрытыми порами, например, экструдированный пенополистирол (XPS) толщиной не менее 30 мм. Минеральная вата и пенополиуретан с открытой пористостью неприемлемы – они накапливают влагу и способствуют образованию наледи.

Конденсат часто образуется на «мостах холода». Для их устранения изолируйте все элементы, проходящие сквозь стенки камеры (болты, направляющие, провода) втулками из фторопласта или силикона. Обязателен термический разрыв между внутренней и внешней обшивкой корпуса.

Применяйте принудительную циркуляцию воздуха внутри камеры с помощью малошумного 5В вентилятора производительностью 10–15 м³/ч. Это позволяет избежать локального переохлаждения и стабилизирует температуру.

Для предотвращения промерзания испарителя и задней стенки Пельтье-модуля включайте циклический нагрев, используя транзисторный таймер и резисторный подогрев мощностью 2–5 Вт, размещённый вблизи холодной стороны модуля.

Контролируйте влажность с помощью цифрового гигрометра. При превышении 65% включайте осушающий элемент – силикагель в перфорированном контейнере или активный осушитель с Пельтье-ячейкой.

Ниже приведены рекомендуемые параметры камеры, позволяющие снизить вероятность образования конденсата и наледи:

Регулярно проверяйте состояние уплотнителей и удаляйте накопившийся конденсат. Если холодильник работает непрерывно, проводите ручную сушку камеры не реже одного раза в неделю.

На что обратить внимание при заказе элемента Пельтье с AliExpress или других площадок

При выборе элемента Пельтье важно учитывать технические характеристики и параметры, которые напрямую влияют на эффективность и надежность устройства.

• Модель и размеры – стандартные размеры варьируются от 40×40 мм до 62×62 мм. Для самодельного холодильника оптимальны модели 40×40 или 50×50 мм, так как они проще интегрируются и имеют распространённые размеры.
• Мощность охлаждения (Qmax) – ключевой параметр, указывающий максимальную теплопроизводительность. Для небольших холодильников лучше выбирать элементы с Qmax от 40 до 70 Вт.
• Максимальное напряжение и ток – обычно элементы работают при 12 В, ток от 3 до 6 А. Важно, чтобы блок питания соответствовал этим параметрам для стабильной работы без перегрузок.
• Толщина и количество слоев – влияет на тепловое сопротивление и долговечность. Элементы с толщиной около 3–4 мм и более плотным слоем термоэлектрического материала показывают лучшую эффективность.
• Материал контактов – качественные пластины из керамики повышают износостойкость и теплопроводность. В описании товара обратите внимание на указание керамических слоев (Al2O3).
• Отзывы и рейтинг продавца – проверяйте реальные отзывы с фотографиями, обращайте внимание на количество заказов и длительность работы продавца. Высокий рейтинг и положительные отзывы снижает риск покупки подделки.
• Гарантия и возврат – уточняйте условия возврата и гарантии. Надежные продавцы обычно предлагают гарантийный срок от 6 месяцев, что важно при возможных браках.
• Цена и комплектация – слишком низкая стоимость может указывать на низкое качество или брак. Оптимальная цена для стандартного 40×40 мм элемента Пельтье составляет 300–600 рублей.
• Температурный диапазон эксплуатации – для холодильника необходимы элементы, способные работать при температуре окружающей среды от -10 до +40 °C без снижения эффективности.

Учитывая перечисленные критерии, вы повысите вероятность получить качественный элемент Пельтье, подходящий именно для вашего проекта самодельного холодильника.

Как протестировать элемент Пельтье перед установкой в холодильник

Для проверки работоспособности элемента Пельтье необходим источник постоянного тока с регулируемым напряжением от 12 до 15 В и силой тока до 6 А. Перед подключением измерьте сопротивление модуля мультиметром в режиме омметра – типичные значения для стандартных элементов 40×40 мм находятся в диапазоне 2–4 Ом. Сопротивление значительно ниже или выше нормы указывает на повреждение или заводской брак.

Подключите модуль к блоку питания, начав с напряжения 12 В. В течение 1–2 минут на одной стороне поверхности появится холод, а на противоположной – тепло. Температурную разницу можно измерить цифровым термометром с точностью ±0,1 °C. Эффективный элемент показывает разницу минимум 20–25 °C при стандартных условиях.

Обратите внимание на равномерность нагрева и охлаждения по всей площади пластины. Местные перегревы или холодные зоны свидетельствуют о дефектах внутреннего термоблока или плохом контакте. При отсутствии заметного изменения температуры либо сильном нагреве без холодной стороны – элемент неисправен.

Важен также ток потребления: на номинальном напряжении он не должен превышать паспортных значений. Избыточный ток свидетельствует о коротком замыкании, а недостаточный – о внутреннем разрыве или плохом контакте.

После кратковременного теста оставьте элемент остывать 5–10 минут. Повторите проверку при 15 В для оценки стабильности работы. При ухудшении показателей или нестабильном токе используйте другой модуль, чтобы избежать риска выхода из строя в процессе эксплуатации.

Вопрос-ответ:

Какие параметры нужно учитывать при выборе элемента Пельтье для самодельного холодильника?

При подборе элемента Пельтье важны такие характеристики, как максимальная мощность охлаждения, потребляемый ток и напряжение, а также размер модуля. Также следует обратить внимание на разницу температур, которую он способен поддерживать, и на качество изготовления, чтобы обеспечить долговечность устройства.

Как влияет размер элемента Пельтье на производительность самодельного холодильника?

Размер модуля напрямую связан с площадью контакта для теплопередачи и уровнем мощности. Больший элемент может обеспечить более значительное охлаждение, но при этом требует более мощного источника питания и эффективного отвода тепла с горячей стороны. Маленький элемент подойдет для небольших камер и при ограниченном энергопотреблении.

Можно ли использовать несколько элементов Пельтье одновременно для улучшения охлаждения?

Да, использование нескольких модулей параллельно или последовательно позволяет увеличить охлаждающую способность. Однако при этом усложняется конструкция и возрастает нагрузка на систему питания и охлаждения горячей стороны. Важно правильно распределить теплоотвод и обеспечить стабильное питание всех элементов.

Какие особенности питания элементов Пельтье следует учитывать при проектировании холодильника?

Элементы Пельтье требуют постоянного и стабильного напряжения с током, соответствующим их характеристикам. Перегрузка может привести к перегреву и выходу из строя. Лучше использовать блок питания с регулировкой напряжения и защитой от перегрузок, а также контролировать температуру горячей стороны для предотвращения перегрева.

Как правильно подобрать систему отвода тепла для выбранного элемента Пельтье?

Эффективный теплоотвод — ключ к работе устройства. Для выбранного модуля нужно подобрать радиатор с подходящей площадью и материалом, а также обеспечить хорошую термопасту между элементом и радиатором. В некоторых случаях требуется принудительное охлаждение с помощью вентиляторов. Без качественного отвода тепла элемент быстро перегреется и снизит эффективность.

Какие параметры нужно учитывать при выборе элемента Пельтье для самодельного холодильника?

При выборе элемента Пельтье важно обратить внимание на несколько характеристик. Во-первых, максимальную разность температур, которую он способен создавать, так как это влияет на эффективность охлаждения. Во-вторых, потребляемую мощность, чтобы подобрать подходящий блок питания и обеспечить надежную работу. Также учитывается размер самого элемента — он должен соответствовать габаритам устройства. Не менее значимы параметры теплоотвода, так как без хорошей системы отвода тепла эффективность снижается. В итоге, выбор зависит от конкретных целей и условий эксплуатации самодельного холодильника.

Как влияет качество теплоотвода на работу холодильника с элементом Пельтье и как его улучшить?

Качество теплоотвода напрямую влияет на производительность и долговечность элемента Пельтье в холодильнике. При плохом отводе тепла с горячей стороны элемент перегревается, из-за чего снижается эффективность охлаждения и увеличивается риск выхода из строя. Для улучшения теплоотвода обычно используют радиаторы с хорошей площадью поверхности, вентиляторы для усиления конвекции и термопасту для лучшего контакта между элементом и радиатором. Установка эффективной системы отвода тепла позволяет поддерживать стабильную температуру и продлевает срок службы устройства.
