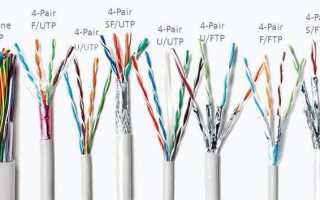

Сетевые подключения базируются на нескольких стандартах разъемов, каждый из которых предназначен для определенных условий эксплуатации и типов кабелей. Наиболее распространенный тип – RJ-45, используемый с витой парой категории 5e и выше. Этот разъем обеспечивает стабильную передачу данных на скорости до 10 Гбит/с при корректной установке и качественном кабеле.
Менее известен, но важен для оптических сетей, SC и LC – типы разъемов, работающих с оптоволоконными кабелями. Они обеспечивают минимальные потери сигнала и высокую устойчивость к электромагнитным помехам, что критично для магистральных линий и дата-центров.
При выборе разъема необходимо учитывать не только скорость передачи и тип кабеля, но и условия эксплуатации. Например, модульные разъемы с защитой IP67 подходят для уличных сетей и промышленных объектов, где важна пыле- и влагозащищенность.
Особенности конструкции разъемов влияют на простоту монтажа и обслуживание сети. Разъемы с защелками обеспечивают надежное крепление, а модели с экранированием снижают влияние внешних помех, что критично для стабильности сигнала в загруженных сетях.

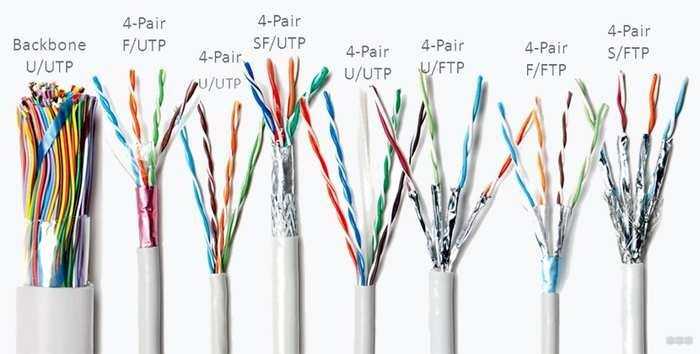

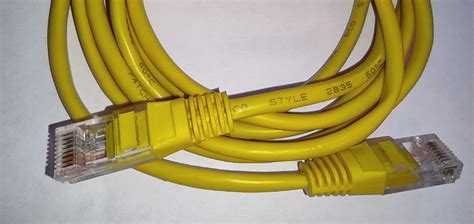

Особенности разъема RJ45 для Ethernet-сетей
Для устойчивой работы в промышленных и домашних условиях рекомендуется использовать экранированные разъемы RJ45 вместе с экранированными кабелями (FTP или STP), что снижает воздействие электромагнитных помех. Некачественные или неплотно обжатые разъемы могут привести к потере пакетов, снижению пропускной способности и увеличению задержек.
Следует учитывать тип фиксации штекера: защелка должна надежно удерживать соединение, предотвращая самопроизвольное выпадение. Для высокочастотных сетей важна совместимость разъема с категориями кабеля, так как RJ45 для категорий ниже 5e не гарантирует корректную работу на скоростях свыше 1 Гбит/с. При монтаже желательно использовать инструменты с контролем усилия, чтобы избежать повреждения внутренних жил и сохранить электрические характеристики.
Использование RJ45 позволяет стандартизировать интерфейс Ethernet, упрощая замену компонентов и расширение сети. Однако, при проектировании критичных инфраструктур необходимо предусмотреть дополнительные меры защиты, например, усиление корпуса разъема или применение специализированных моделей с повышенной влагозащитой и пылезащитой.
Применение разъема RJ11 в сетевых подключениях
Разъем RJ11 изначально разработан для телефонных линий и применяется преимущественно в аналоговых и цифровых телефонных системах. В сетевых подключениях его использование ограничено из-за технических характеристик и низкой пропускной способности.
Основные особенности применения RJ11 в сетевых соединениях:
- Поддержка до 2 пар проводов (4 контакта), что ограничивает скорость передачи и тип используемого сигнала.
- Совместимость с ADSL и VDSL-модемами для подключения к телефонной линии и обеспечению широкополосного интернета через медные телефонные кабели.
- Отсутствие поддержки стандарта Ethernet, что исключает использование RJ11 в локальных компьютерных сетях с протоколом TCP/IP на основе витой пары.
Рекомендации по использованию RJ11 в сетевых условиях:
- Использовать RJ11 только для подключения к DSL-модемам и телефонным устройствам, работающим с аналоговыми или цифровыми телефонными сигналами.
- Не применять RJ11 для подключения компьютеров напрямую к сети Ethernet – для этого необходим RJ45, обеспечивающий 8 контактов и поддержку скоростей до 10 Гбит/с.
- Проверять маркировку кабеля и разъема, чтобы избежать путаницы: RJ11 визуально меньше и имеет 4 контакта, RJ45 – 8 контактов.
- При необходимости интеграции телефонной линии с интернетом использовать сплиттеры и фильтры для разделения сигнала, сохраняя качество соединения.
Таким образом, RJ11 сохраняет актуальность в сетях, где задействованы DSL-технологии и телефонные линии, но не подходит для построения современных локальных сетей с высокой скоростью передачи данных.
Варианты разъемов для оптоволоконных интернет-кабелей
Оптоволоконные кабели требуют специализированных разъемов, обеспечивающих минимальные потери сигнала и высокую надежность соединения. Наиболее распространены следующие типы:
SC (Subscriber Connector) – фиксируемый разъем с байонетным механизмом, обеспечивает стабильное соединение и низкий коэффициент обратных потерь, обычно используется в телекоммуникационных сетях и дата-центрах. Его преимущество – простота монтажа и высокая механическая прочность.
LC (Lucent Connector) – компактный разъем с защелкой, популярный в высокоплотных оптических системах благодаря малым габаритам и высокой плотности монтажа. Рекомендуется для оборудования с ограниченным пространством и систем с множеством волокон.
ST (Straight Tip) – разъем с байонетным креплением, часто применяется в старых или промышленных сетях. Обеспечивает надежное механическое соединение, но уступает LC и SC по компактности и простоте установки.
FC (Ferrule Connector) – используется в системах с высокой точностью и стабильностью, благодаря винтовому креплению, минимизирует вибрации и механические смещения. Идеален для лабораторного оборудования и измерительных систем.
MTP/MPO – многоволоконные разъемы, предназначенные для соединения массивов из 12 и более волокон. Применяются в магистральных линиях и дата-центрах для высокой пропускной способности и быстрого монтажа.
Выбор разъема определяется типом оптоволокна (одномодовое или многомодовое), требованиями к плотности волокон и условиями эксплуатации. При проектировании сети рекомендуется использовать LC для компактных решений и MTP/MPO для высокоскоростных магистралей. Для обеспечения стабильного сигнала важна правильная полировка наконечников и контроль потерь на стыках.
Сравнение прямых и кроссовых кабелей с разъемами
Прямые и кроссовые кабели различаются схемой соединения жил в коннекторах RJ-45, что напрямую влияет на их применение. Прямой кабель повторяет стандартную распиновку с обеих сторон: пины 1-1, 2-2, 3-3, 6-6. Он используется для подключения компьютера к сетевому оборудованию – маршрутизатору, свитчу, модему.
Кроссовый кабель меняет местами пары передачи и приёма: обычно пины 1-3, 2-6, 3-1, 6-2. Это позволяет напрямую соединять однотипные устройства, например, два компьютера или два свитча без промежуточного оборудования. Использование кроссового кабеля гарантирует правильный обмен данными без конфликтов сигнала.
При монтаже оба типа используют разъемы RJ-45 стандарта T568A или T568B. Прямой кабель строится по одной и той же схеме на обоих концах (обычно T568B), в то время как кроссовый – одна сторона T568A, другая T568B. Отсутствие четкого соблюдения стандартов приводит к нестабильной работе сети и снижению скорости передачи.
При выборе кабеля стоит учитывать тип оборудования и задачу подключения. Для большинства домашних и офисных сетей достаточно прямого кабеля с правильной распиновкой. Кроссовый необходим в специфических случаях, например, при обновлении устаревшего оборудования без автоматического определения типа соединения (MDI/MDIX).
Современные устройства часто поддерживают автоматическую настройку портов, что снижает необходимость в кроссовых кабелях. Однако в критичных системах с жесткими требованиями к надежности и скорости лучше использовать соответствующий тип кабеля и проверять целостность и соответствие распиновки с помощью тестера.

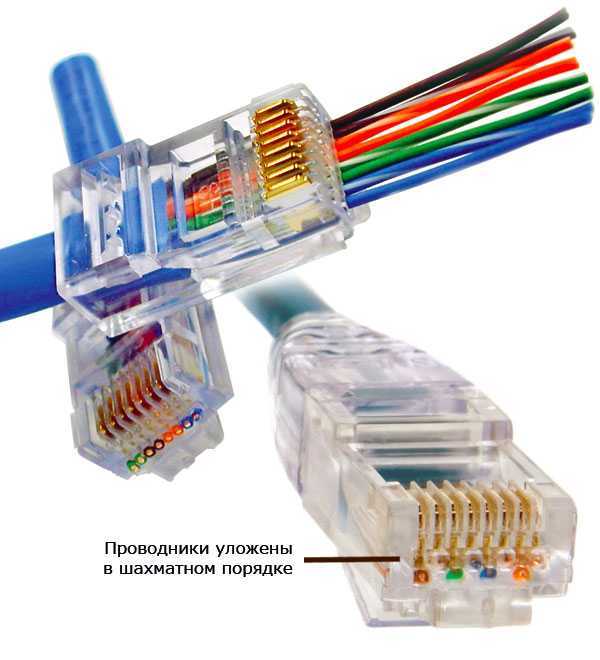

Тонкости выбора разъема для витой пары в домашних сетях
Для кабеля категории Cat5e достаточно стандартного разъема с контактами 24 AWG, обеспечивающего скорость до 1 Гбит/с. Для Cat6 и выше желательно выбирать разъемы с улучшенной конструкцией, включая улучшенную экранировку и металлический корпус, что снижает влияние внешних электромагнитных помех и позволяет работать на скоростях 10 Гбит/с на коротких дистанциях.
При монтаже в домашних условиях предпочтительнее использовать разъемы с зажимом типа «кримп» (обжимные), поскольку они обеспечивают надежный контакт и долговечность соединения. Разъемы с IDC (insulation displacement contact) также допустимы, но требуют аккуратности при установке, чтобы не повредить жилы и сохранить правильное расположение пар.
Важно избегать экономии на качестве разъемов: дешевые модели с плохим контактом вызывают нестабильность сети и потерю пакетов. Кроме того, для удобства обслуживания выбирайте разъемы с прозрачным корпусом – это облегчает визуальную проверку правильности монтажа жил.
Для домашних сетей с нестандартной прокладкой (например, под мебелью или внутри стен) стоит обратить внимание на угловые разъемы, которые минимизируют излом кабеля и сохраняют параметры передачи данных. В случае частых переподключений лучше использовать разъемы с защелкой усиленной конструкции, чтобы избежать механического износа.
Методы подключения и обжима разъемов RJ45
Для надежного соединения интернет-кабеля с разъемом RJ45 применяют два основных метода обжима: прямой (T568A и T568B) и перекрестный кабель. Выбор стандарта зависит от оборудования и задачи. Обжим выполняется специализированным инструментом – обжимным клещом, обеспечивающим точный контакт и фиксирование проводов.
Перед обжимом жилы кабеля необходимо правильно расправить и разделить по цветовой схеме. Существует две стандартизованные раскладки проводов: T568A и T568B, отличающиеся порядком расположения пар. При создании прямого кабеля обе стороны обжимаются по одному стандарту, перекрестный же предполагает на одном конце T568A, на другом T568B.
Важно соблюдать минимальную длину зачищенной части – не более 13 мм, чтобы жилы не выступали за пределы разъема, предотвращая короткое замыкание. После правильного расположения жилы вставляют в разъем до упора, проверяя, что каждая жила достигла контакта.
Обжимный инструмент должен иметь заточку, подходящую под тип разъема RJ45, с контролем давления. Избыточное усилие может повредить корпус и контакты, недостаточное – привести к плохому соединению. По завершении обжима следует проверить целостность и правильность соединения с помощью тестера кабеля.
Рекомендация: для гарантированного качества обжима используйте разъемы и инструменты от проверенных производителей, соответствующие категории кабеля (Cat5e, Cat6 и выше), поскольку конструкции разъемов и требования к обжиму могут различаться.
Вопрос-ответ:
Какие бывают основные типы разъемов для интернет-кабеля и чем они отличаются?
Среди распространённых типов разъемов для интернет-кабеля выделяют RJ-45 и RJ-11. RJ-45 используется для подключения витой пары, применяемой в локальных сетях Ethernet, и имеет восемь контактов. RJ-11 обычно используется для телефонных линий и имеет четыре или шесть контактов. Разъем RJ-45 более крупный и обеспечивает более высокую скорость передачи данных благодаря большему количеству контактов.
Можно ли использовать разъем RJ-11 для подключения интернет-кабеля?
Хотя разъем RJ-11 и внешне похож на RJ-45, он не подходит для подключения интернет-кабеля стандарта Ethernet. RJ-11 предназначен для телефонных линий и поддерживает меньшее количество проводов, что ограничивает пропускную способность и стабильность соединения. Использование RJ-11 вместо RJ-45 приведёт к невозможности передачи данных с необходимой скоростью и надежностью.
Какие особенности монтажа разъемов RJ-45 важно учитывать при самостоятельной сборке кабеля?
При сборке кабеля с разъемами RJ-45 необходимо правильно расположить жилы внутри разъема согласно выбранному стандарту (обычно T568A или T568B). Жилы должны быть аккуратно расправлены и обрезаны до нужной длины, чтобы обеспечить плотный контакт с клеммами. Также важен хороший обжим разъема с помощью специального инструмента — кримпера. Некачественный монтаж может привести к потере сигнала и нестабильной работе сети.
Существуют ли разъемы для интернет-кабеля, обеспечивающие повышенную защиту от внешних воздействий?
Да, существуют специальные разъемы с дополнительной защитой — например, с герметичными крышками или изготовленные из устойчивых к влаге и пыли материалов. Такие разъемы часто используются на улице или в промышленных условиях. Они помогают предотвратить коррозию контактов и нарушение соединения из-за влаги, пыли или механических повреждений. Для домашних и офисных условий обычно достаточно стандартных RJ-45, но в сложных условиях лучше выбирать более защищённые варианты.
