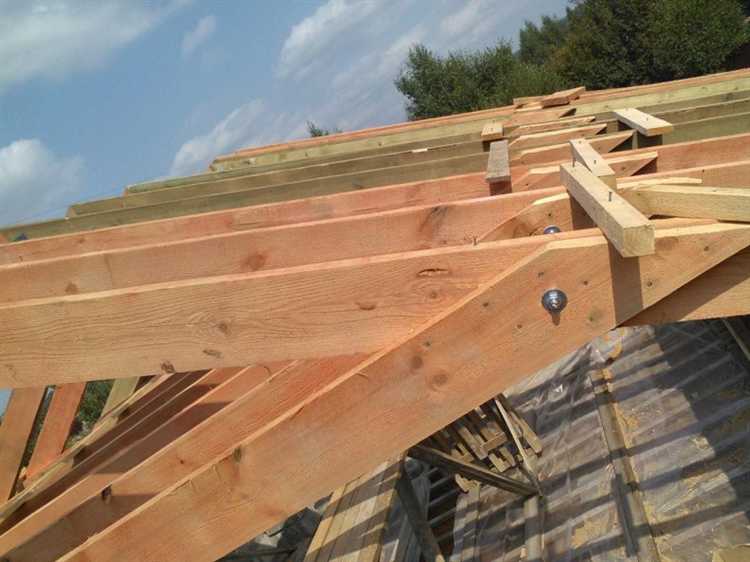

Мауэрлат для двускатной крыши: его функции и монтаж
Мауэрлат распределяет точечные нагрузки от стропил по длине несущих стен и надёжно скрепляет крышу с коробкой здания, исключая сдвиги при ветровом подъёме.
Используют брус хвойных пород сечением 150×150 мм либо 100×150 мм при пролётах до 5 м; нормативная влажность ≤ 20 %. Древесину пропитывают антисептиком и антипиреном в два слоя с промежуточной сушкой 24 ч.
Анкерные шпильки Ø12–14 мм закладывают в железобетонный армопояс с шагом 1,0–1,2 м, оставляя резьбовой выпуск 40–50 мм. На пояс настилают двойной слой рубероида или битумной мембраны. В брусе сверлят отверстия по схеме шпилек, укладывают его, выравнивают лазерным уровнем и затягивают гайки моментом 50–60 Н·м через широкие шайбы.
Стыковка выполняется «в полдерева»; соединение фиксируется болтом Ø10 мм или двумя гвоздями 200 мм, смещёнными на 30 мм. Допускается вентиляционный зазор 30–50 мм между торцом бруса и внутренней гранью кладки. Узел покрывают битумной мастикой для защиты металла.
Стропильные ноги крепят к мауэрлату двумя гвоздями 100 мм под углом 45° и оцинкованной перфорированной пластиной 100×140 мм. На наветренных скатах добавляют обвязку оцинкованной проволокой Ø4 мм. При ветровой нагрузке > 38 кг/м² или сейсмичности ≥ 7 баллов используют сквозные шпильки через стропилину и мауэрлат с шагом 1,5 м.
Назначение мауэрлата в конструкции двускатной крыши
Мауэрлат образует непрерывный деревянный пояс, который принимает точечные нагрузки от подкосов и стропильных ног и равномерно распределяет их по протяжённости несущих стен, снижая вероятность продавливания кирпичной или газобетонной кладки; при сосновом брусе 150 × 150 мм удельное напряжение сжатия в месте опирания обычно держится в пределах 0,4 – 0,6 МПа, что соответствует нормативу для мягких пород.
Брус сечением 150 × 150 мм (при пролётах до 6 м) или 100 × 150 мм (для облегчённых кровель) из сосны, ели либо лиственницы с влажностью ≤ 18 % обеспечивает достаточную жёсткость по кручению и допускает безопасное высверливание отверстий под крепёж без заметного ослабления сечения; для крыш с тяжёлым кровельным материалом целесообразно применять 200 × 150 мм.
Перед укладкой на стену мауэрлат изолируется двумя слоями эластобитумной гидроизоляции и пропитывается антисептиком класса СБ-Б, затем фиксируется шпильками М12 – М16 с шагом 1,0 – 1,2 м и обязательным размещением в каждом углу; глубина заделки шпильки в монолитный пояс или армопояс – ≥ 40 d, а диаметр шайбы – не менее 40 мм для исключения втягивания металла в древесину.
Стропильная нога опирается на мауэрлат через запил «седло» длиной 60 – 70 мм, что исключает сдвиг по сколу; для страховки от подъёмных ветровых нагрузок используется парная стальная перфолента или оцинкованная проволока Ø 4 мм, охватывающая мауэрлат и стропилину с перехлёстом не менее 300 мм.
Таким образом, мауэрлат одновременно выполняет функции распределения вертикальных и горизонтальных усилий, связки кровельной системы со стенами и базы для корректного монтажа стропил, повышая устойчивость двускатной крыши к ветровому отрыву и неравномерным снеговым нагрузкам.
Какие материалы подходят для изготовления мауэрлата
Первый выбор – брус хвойных пород (сосна, ель) сечением не менее 150×150 мм. Древесина класса прочности C24–C30 по EN 338 или I–III сорта по ГОСТ 8486-86 выдерживает распределённую нагрузку до 16 кН/м при влажности ≤ 18 %. Обязательна антисептическая пропитка глубокого проникновения и огнезащита не ниже II группы.
Для увеличенных пролётов применяют клеёный брус того же сечения или 140×180 мм. Ламели склеиваются на водостойких составах в горячем прессе, что уменьшает коробление и повышает расчётное сопротивление изгибу на 20-25 %.
При шаге стропил ≥ 1,2 м целесообразно использовать LVL-балки шириной 45-75 мм, сдвоенные шпильками М12. Плотность LVL 600–640 кг/м³, предельная деформация 10 % при нагрузке 20 кН.
В зданиях категории пожарной опасности F 1.1 допустим стальной швеллер №16–20 на цементно-песчаной прослойке 20 мм. Металл компенсирует горизонтальные усилия, но требует антикоррозионной грунтовки и рулонной гидроизоляции между швеллером и кладкой.
Лиственница оправдана в прибрежных и горных районах с влажностью > 75 %, где важна стойкость к биопоражению. Плотность 650 кг/м³ обеспечивает сохранность геометрии без глубоких трещин свыше 40 лет.
ДСП, ОСБ и доски толщиной ≤ 50 мм применять нельзя: они не обеспечивают устойчивости анкеров и быстро деформируются.
Перед монтажом любой мауэрлат выдерживают на объекте 72 ч для акклиматизации, сверлят отверстия под шпильки на 2 мм больше их диаметра и укладывают на два слоя ИКП или Техноэласт толщиной 4,2 мм.

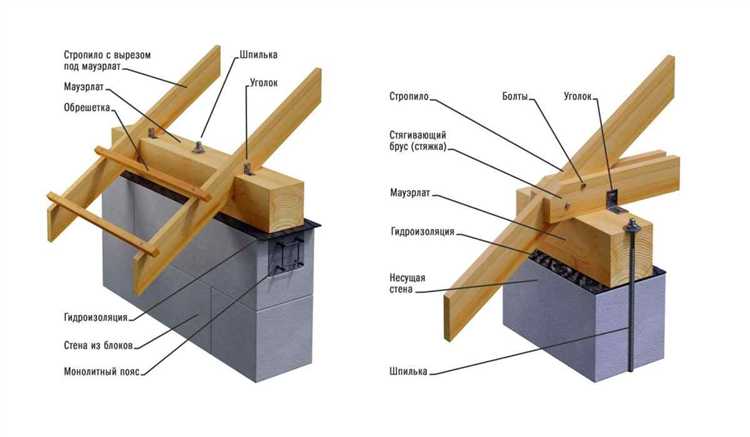

Способы крепления мауэрлата к стене дома
Надёжная фиксация мауэрлата определяет жёсткость двускатной конструкции и равномерную передачу нагрузки на стены. Ниже – четыре проверенных метода с технологическими деталями.
- Анкерными болтами в железобетонный армопояс.
- Диаметр анкеров– не менее 12 мм, класс прочности – от 5.8.
- Шаг установки – 0,8–1,2 м; минимум два анкера на каждую сторону ската.
- Глубина ввода в пояс – ≥ 140 мм, выступ резьбы над бетоном – 40–60 мм для шайбы и гайки.
- После набора бетоном прочности (28 суток) брус просверливают Ø 2 мм больше анкера, усаживают на слой гидроизоляции и затягивают динамометрическим ключом до 40–50 Н·м.
- Резьбовыми шпильками, залитыми при бетонировании армопояса.
- Сталь с цинковым покрытием М12–М16; резьба защищена колпачками до монтажа.
- Шпилька загибается буквой L или снабжается анкерной пластиной 50 × 50 мм для сцепления с бетоном.
- Выступающая часть резьбы маркируется уровнем рубероидного слоя, чтобы исключить подрезку после схватывания.

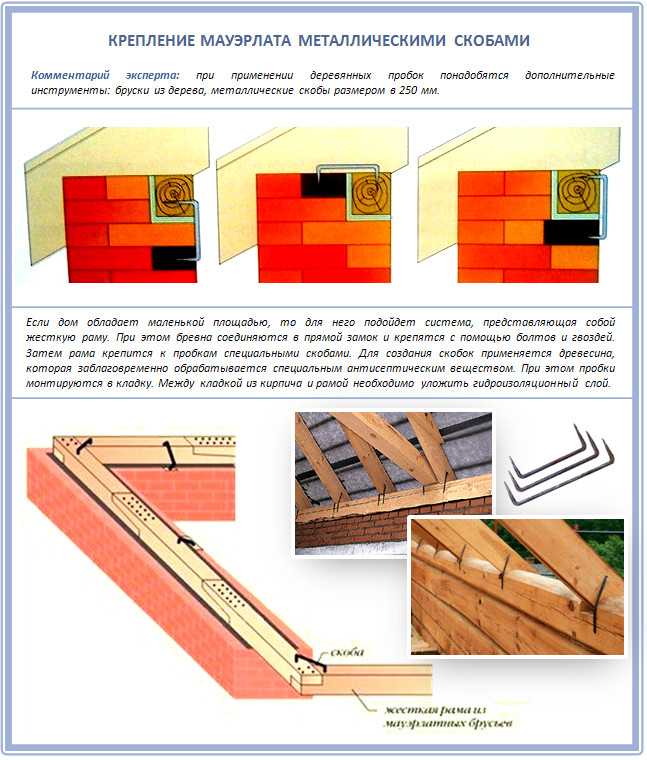

- Оцинкованной проволокой Ø 4–6 мм, выпущенной из кирпичной кладки.
- Интервал между парами – 60–80 см; проволоку стягивают крест-накрест поверх бруса, затем скручивают пассатижами не менее чем на 8 оборотов.
- Метод рекомендован для лёгких крыш и при отсутствии железобетонного пояса; ветровая нагрузка до 38 кг/м².
- Перфорированной лентой из стали ≤ 1,5 мм.
- Лента (оцинкованная, Rm ≥ 290 МПа) пропускается через отверстие в мауэрлате и фиксируется к стене дюбель-гвоздями 8 × 80 мм.
- Норма крепления – каждые 0,6 м; длина отрезка на один узел – ≈ 0,8 м с двойным охватом бруса.
- Используется как вспомогательная связь совместно с анкерами, улучшает сопротивление к скручиванию при порывистом ветре.
Перед монтажом обязательна подкладка гидроизоляции (рулонный битум или EPDM-лента) и обработка бруса антисептиком класса не ниже H3. Места контакта металла и древесины защищают битумной мастикой или прокладками из ПВХ, чтобы исключить коррозию.

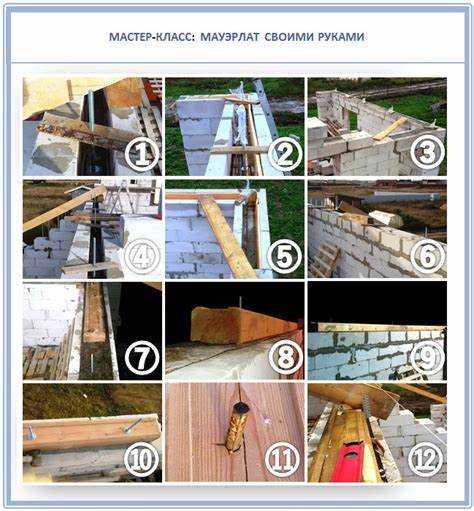

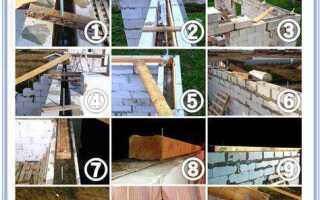

Пошаговая инструкция по установке мауэрлата на газобетон
1. Подготовка основания. Поверх газобетонной стены укладывается армированный монолитный пояс из бетона марки не ниже М200. Его высота – не менее 200 мм, армирование выполняется двумя стержнями диаметром 12–14 мм. В бетон закладываются анкерные шпильки диаметром 12–16 мм с шагом 1–1,2 м, минимум по две на каждую балку мауэрлата. Выступ над бетоном – 30–50 мм.
2. Гидроизоляция. На высохший армопояс укладывается слой рулонной гидроизоляции (рубероид или аналог). Полосы укладываются внахлёст не менее 10 см, соединения промазываются битумной мастикой. Это защищает древесину от капиллярной влаги.
3. Разметка и сверление. Мауэрлат (обычно брус сечением 100×150 или 150×150 мм) прикладывается к анкерам, отмечаются точки сверления. Диаметр отверстий должен быть на 2–3 мм больше диаметра шпилек для компенсации отклонений. После сверления брусья временно фиксируются для проверки посадки.
4. Укладка мауэрлата. Брусья укладываются на место, фиксируются через шайбы и гайки. Подтягивание осуществляется равномерно, без перекосов. Все соединения проверяются на плотность прилегания.
5. Соединение в углах. Торцевые соединения выполняются «в полдерева» с креплением длинными саморезами или шпильками. Для большей жёсткости соединения скрепляются металлическими уголками.
6. Обработка древесины. Перед монтажом все элементы обрабатываются антисептиками глубокого проникновения и антипиренами. После установки открытые торцы повторно обрабатываются.
7. Контроль горизонтальности. Уровень мауэрлата проверяется по всему периметру при помощи строительного уровня и лазерного нивелира. Допустимое отклонение – не более 3 мм на 10 погонных метров.
Ошибки при монтаже мауэрлата и как их избежать
Частая ошибка – неправильный выбор сечения мауэрлата. Оно должно соответствовать нагрузкам от стропильной системы и ветровым воздействиям. Рекомендуется брать древесину сечением не менее 150×150 мм для обычных частных домов и рассчитывать нагрузку по СНиП 2.01.07-85.
Некорректное крепление мауэрлата к стенам приводит к сдвигам и разрушению конструкции. Для надежной фиксации используют анкерные болты с шагом не более 1,5 м, глубиной заделки в бетон не менее 10 см. Болты должны выступать над мауэрлатом минимум на 3 см, чтобы закрепить брусья шайбами и гайками.
Недостаточная гидроизоляция между мауэрлатом и стеной ведет к гниению древесины. Обязательно прокладывайте рулонную гидроизоляцию (например, рубероид в два слоя) с перехлестом не менее 15 см. Это снизит риск накопления влаги и продлит срок службы балки.
Неправильная укладка мауэрлата без учета геометрии стены вызывает перекос стропильной системы. Контролируйте горизонтальность установки по уровню и используйте временные раскосы до полного закрепления.
Игнорирование антисептической обработки снижает устойчивость древесины к плесени и насекомым. Перед монтажом мауэрлат необходимо пропитать огнебиозащитными и антисептическими составами в несколько слоев с учетом инструкций производителя.
Неравномерное распределение нагрузки происходит при монтаже мауэрлата без учета толщины и ровности кладки. При больших перепадах высот делайте выравнивающие прокладки из фанеры или досок, чтобы избежать точечных нагрузок.
Как защитить мауэрлат от влаги и гниения
Для защиты мауэрлата от влаги и гниения важна комплексная обработка и грамотный монтаж. Перед установкой древесину необходимо пропитать антисептиком глубокого проникновения, устойчивым к грибку и плесени. Средства на основе меди или борной кислоты обеспечивают длительную защиту.
Обязательно использование гидроизоляционной прокладки между мауэрлатом и стеной. Рекомендуется рубероид или современные полимерные мембраны толщиной не менее 3 мм, которые предотвратят капиллярное проникновение влаги из кладки в дерево.
Монтаж мауэрлата следует проводить с применением дренажных зазоров. Необходимо обеспечить вентиляцию пространства под мауэрлатом: расстояние между деревом и кладкой должно быть не менее 20 мм. Это позволит свободно циркулировать воздуху и уменьшит вероятность накопления конденсата.
При креплении мауэрлата к стенам нужно использовать металлические анкерные болты с оцинкованным покрытием, чтобы избежать коррозии и разрушения крепежа, что может привести к деформации древесины и попаданию влаги.
Дополнительную защиту обеспечивает обработка верхней поверхности мауэрлата влагозащитным лаком или масляной пропиткой. Это значительно снижает впитывание воды при атмосферных осадках и продлевает срок службы конструкции.
Расчёт сечения и длины мауэрлата под конкретную нагрузку
Для точного расчёта мауэрлата необходимо учитывать следующие параметры:
- Тип кровельного материала и его удельный вес (кг/м²)
- Конструктивную нагрузку от стропил и дополнительных элементов
- Шаг стропил и ширину стены, на которую опирается мауэрлат
- Длина пролёта и угол наклона ската
Сечение мауэрлата определяется исходя из расчётной нагрузки на метр длины и прочностных характеристик древесины (например, сосна, ель). Для средних нагрузок рекомендуется использовать брус сечением не менее 150×150 мм. При увеличении веса кровли или пролёта сечение стоит увеличить до 150×200 мм или более.
Для вычисления длины мауэрлата берут длину стены, на которой будет размещён мауэрлат, учитывая выступы для усиления крепления, но не более 10% от общей длины стены.
- Определите суммарную нагрузку на 1 м погонный: вес кровли + вес снеговой нагрузки + вес стропил (кг/м).
- Подберите породу древесины и её допустимую нагрузку на изгиб и сжатие (данные из нормативов или справочников).
- Вычислите необходимое сечение по формуле прочности:
Сечение ≥ (нагрузка × коэффициент запаса) / прочность материала. - Проверьте геометрические размеры – высота сечения должна обеспечивать устойчивость к изгибу под нагрузкой.
- Рассчитайте длину мауэрлата с учётом длины стены и запаса для крепления.
Правильный расчёт обеспечивает равномерное распределение нагрузки на стену и надёжное крепление кровли, предотвращая деформации и повреждения конструкции.
Вопрос-ответ:
Для чего нужен мауэрлат в конструкции двускатной крыши?
Мауэрлат выполняет функцию основы для стропильной системы крыши. Он распределяет нагрузку от стропил равномерно на стены здания, предотвращая деформации и обеспечивая устойчивость всей кровельной конструкции.
Из какого материала обычно делают мауэрлат и почему?
Чаще всего мауэрлат изготавливают из качественной древесины, например, сосны или ели, с высокой прочностью и низкой влажностью. Это связано с тем, что древесина хорошо воспринимает нагрузки, при этом ее легче обрабатывать и крепить к стенам.
Как правильно крепить мауэрлат к стенам при монтаже двускатной крыши?
Мауэрлат крепится к несущим стенам с помощью анкерных болтов, металлических скоб или шпилек, которые заглубляют в стену на определённую глубину. Важно, чтобы крепления были надежными и выдерживали вес стропильной системы и возможные нагрузки от ветра и снега. Также рекомендуется укладывать гидроизоляционный слой между мауэрлатом и стеной для защиты древесины от влаги.
Какие ошибки часто допускают при монтаже мауэрлата на двускатную крышу?
Распространённые ошибки включают недостаточное крепление, отсутствие гидроизоляции под мауэрлатом, использование необработанной или влажной древесины, а также неправильный выбор размера бруса. Все эти ошибки могут привести к снижению прочности конструкции, появлению гниения или деформаций крыши.
Как выбрать размер и сечение мауэрлата для двускатной крыши?
Размер мауэрлата зависит от веса кровельного покрытия, длины пролёта и материала стен. Обычно применяют брус сечением 150×150 мм или 150×200 мм, но точный выбор нужно делать с учётом нагрузок и рекомендаций инженера. Чем больше нагрузка и пролет, тем массивнее должен быть мауэрлат для обеспечения надежной поддержки.
Для чего нужен мауэрлат в конструкции двускатной крыши?
Мауэрлат выполняет функцию опоры для стропильной системы крыши. Он равномерно распределяет нагрузку от крыши на несущие стены здания, предотвращая деформацию и обеспечивая устойчивость всей конструкции. Без мауэрлата давление стропил приходилось бы непосредственно на стены, что могло бы привести к трещинам и повреждениям. Таким образом, мауэрлат связывает крышу и стены, сохраняя прочность здания при разных погодных условиях.
