Моторы, применяемые в принтерах, как правило, работают на постоянном токе и имеют рабочее напряжение от 6 до 24 В. Наиболее часто встречаются двигатели на 12 В – именно они обеспечивают оптимальный баланс между крутящим моментом и компактными размерами. Однако в недорогих моделях принтеров можно встретить и 6-вольтовые моторчики, в то время как в промышленной технике используются 24-вольтовые версии.
Перед подключением моторчика необходимо определить его номинальное напряжение. Это можно сделать по маркировке на корпусе или по datasheet, если известна модель. Подключение двигателя к источнику с завышенным напряжением приведет к перегреву, а в некоторых случаях – к выходу из строя. Недостаточное напряжение, наоборот, вызовет недостаточную мощность и нестабильную работу.
Важно: если моторчик снят с шагового привода, то он, скорее всего, является шаговым двигателем. Такие устройства требуют специального драйвера и точно заданного напряжения питания, обычно в диапазоне от 5 до 12 В в бытовых моделях. При этом ток имеет критически важное значение – даже при одинаковом напряжении перегрузка по току может привести к перегреву обмоток.
Если маркировка отсутствует, рекомендуется использовать лабораторный блок питания и плавно поднимать напряжение, начиная с 3 В. При этом следует следить за нагревом корпуса и оборотами. При достижении стабильного вращения без перегрева можно определить примерное рабочее напряжение. Однако без точных технических данных эксперимент несет риск повреждения двигателя.
Моторчик от принтера: какой вольтаж необходим
Большинство моторчиков, извлекаемых из струйных и лазерных принтеров, рассчитаны на питание от 12 В постоянного тока. Однако встречаются варианты с номиналом 24 В, особенно в более мощных или промышленных моделях. Перед подключением важно определить точную спецификацию конкретного мотора, поскольку превышение допустимого напряжения приведёт к перегреву и выходу из строя, а недостаток – к недостаточной мощности или полному отсутствию вращения.
Информацию о рабочем напряжении можно найти на корпусе мотора или на шильдике рядом с его контактами. Если маркировка отсутствует, рекомендуется использовать лабораторный блок питания с плавной регулировкой напряжения. Постепенно повышая напряжение от 3 В, наблюдайте за началом вращения и характером работы. При достижении стабильного и тихого вращения фиксируйте напряжение – это ориентировочное рабочее значение. Обычно мотор начинает крутиться с 5–6 В, но номинал составляет 12 В.
Для шаговых моторов, часто встречающихся в механизмах подачи бумаги и каретках печатающих головок, напряжение может составлять от 5 до 24 В, при этом управление осуществляется не напрямую, а через драйвер. В этом случае важно учитывать не только вольтаж, но и ток, указанный на моторе (например, 1,2 A при 12 В).
Подключение моторчика напрямую к источнику питания допустимо только при уверенности в его характеристиках. При отсутствии данных рекомендуется использовать драйверы типа L298N или A4988, которые позволяют безопасно регулировать напряжение и ток подачи.
Как определить тип моторчика в принтере
Шаговый мотор легко отличить по многополюсной конструкции и наличию минимум четырех проводов. На корпусе может быть обозначение, например, «42BYGH», что указывает на стандарт шагового двигателя. Такие моторы обычно управляются драйверами с микрошагом и питаются от 5 до 12 В.
Коллекторный DC-мотор имеет две клеммы, может быть оснащён энкодером. Он чаще встречается в узлах подачи бумаги и термопечати. На корпусе могут присутствовать надписи вроде «RF-300» или «Mabuchi», что указывает на постоянный ток. Рабочее напряжение – от 6 до 24 В, в зависимости от модели.
Серводвигатели – редкость в бюджетных моделях, чаще устанавливаются в промышленных принтерах. Их легко определить по наличию встроенной платы управления и множеству проводов. На корпусе будет маркировка с указанием напряжения питания и интерфейса управления (например, PWM или аналоговый сигнал).
Дополнительно можно ввести серийный номер мотора в поисковике или на сайте производителя, чтобы получить точные технические характеристики и рекомендуемое напряжение питания.

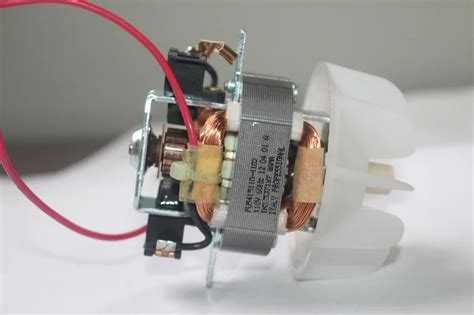

Где найти маркировку напряжения на моторчике
Маркировка напряжения на моторчике от принтера чаще всего наносится производителем прямо на корпус двигателя. Для её обнаружения выполните следующие действия:
- Извлеките моторчик из корпуса принтера, предварительно отключив питание.
- Осмотрите боковые поверхности корпуса двигателя – напряжение может быть указано в формате «DC 12V», «24V» или аналогичном.
- Обратите внимание на наклейки или лазерную гравировку – иногда маркировка наносится на торец ротора или рядом с шестернями.
- Если маркировки нет, найдите серийный номер и модель двигателя (например, «RF-500TB-18280») и выполните поиск по ним на сайте производителя или в каталогах запчастей.
На шаговых двигателях маркировка может включать параметры типа «2.8V 1.2A». Эти значения также указывают на рабочее напряжение и ток.
Если маркировка стерта или отсутствует, используйте мультиметр в режиме омметра для измерения сопротивления обмоток – это поможет приблизительно определить допустимое напряжение по справочным данным аналогичных моделей.

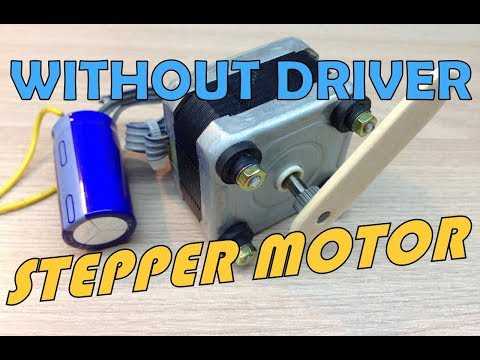

Чем отличается шаговый мотор от коллекторного по требуемому вольтажу
Шаговый мотор, применяемый в принтерах, чаще всего рассчитан на напряжение от 3 до 12 В, при этом рабочее напряжение указывается как номинальное, но на практике управление осуществляется с использованием драйвера, подающего ток импульсами. Это позволяет получать высокий крутящий момент даже при низком напряжении. Например, популярный шаговый мотор 42BYGHW609 работает при 3.6 В, но требует тока до 1.7 А на фазу, что критично при подборе блока питания и драйвера.
Коллекторный мотор из принтера обычно рассчитан на более широкий диапазон напряжения – от 6 до 24 В. Его работа напрямую зависит от поданного напряжения: увеличение вольтажа увеличивает скорость вращения, но также приводит к повышенному износу щёток и нагреву. Например, двигатель постоянного тока RS-385, часто используемый в механизмах подачи бумаги, стабильно работает при 12 В, но может кратковременно выдерживать 18 В.
Выбор вольтажа зависит от конкретного применения: шаговый мотор требует точного соблюдения параметров тока и соответствующего драйвера, а коллекторный можно подключать напрямую к источнику питания, но важно не превышать максимально допустимое напряжение, указанное в технической документации. Использование лабораторного блока питания с регулировкой напряжения позволяет точно подобрать режим работы каждого типа двигателя.
Как измерить рабочее напряжение моторчика мультиметром
Подключите моторчик к плате принтера или другому устройству, где он изначально установлен. Убедитесь, что питание подаётся, но не превышает предполагаемый рабочий ток, чтобы не повредить обмотку.
Переведите мультиметр в режим измерения постоянного напряжения (DCV). Установите предел измерения выше ожидаемого напряжения, например, 20 В.
Запустите мотор. Зафиксируйте показания при стабильной работе. Если мотор включается импульсно, измерьте напряжение во время активного вращения.
Если моторчик работает с ШИМ-сигналом, мультиметр покажет усреднённое значение. В этом случае используйте осциллограф для точной оценки амплитуды сигнала. Однако для определения диапазона питания мультиметра достаточно.
Полученное значение и будет рабочим напряжением моторчика. Для большинства моторчиков от струйных и лазерных принтеров оно варьируется от 6 до 24 В.

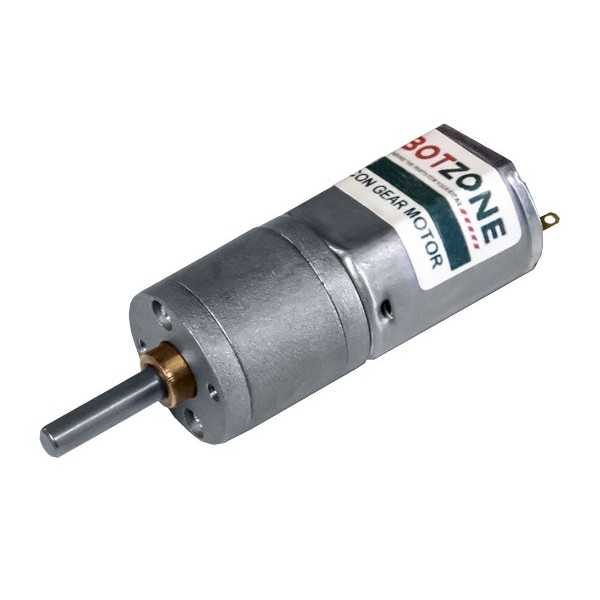

Можно ли запитать моторчик от блока питания компьютера
Выход +12 В на блоке питания обычно используется для питания кулеров и приводов, его токовая нагрузка может достигать 10 А и выше, что более чем достаточно для моторчика от принтера, потребляющего в среднем 0.3–1.5 А.
Подключение возможно напрямую, при соблюдении полярности: жёлтый провод – +12 В, чёрный – земля. Обязательно учитывается тип двигателя. Для шаговых двигателей потребуется драйвер (например, A4988 или DRV8825), управляющий обмотками. Для коллекторных – достаточно ключевого транзистора или реле с диодом защиты.
Перед подключением измеряется сопротивление обмоток: если оно менее 2 Ом, питание подаётся через ограничительный резистор или ШИМ-контроллер, чтобы избежать перегрева. При отсутствии маркировки следует использовать лабораторный блок питания для определения номинального напряжения опытным путём, начиная с 5 В и постепенно повышая до стабильной работы.
Нельзя подключать мотор к линии +5 В или +3.3 В – их ток ограничен, и они не рассчитаны на индуктивную нагрузку. Также недопустимо включение двигателя без обратного диода, если используется транзисторное управление – это приведёт к выходу из строя ключевого элемента.
Последствия подачи неправильного напряжения на моторчик
Если на моторчик от принтера подать напряжение выше номинального, возникает перегрев обмоток. Например, при подаче 12 В на мотор, рассчитанный на 6 В, температура меди может превысить 100 °C за считанные минуты. Это приводит к расплавлению изоляции, межвитковому замыканию и выходу двигателя из строя.
Пониженное напряжение также опасно: мотор теряет крутящий момент, вращается нестабильно или вовсе не запускается. У шаговых двигателей снижается точность позиционирования, что делает невозможной калибровку принтера или подачу бумаги.
Частое применение неподходящего напряжения сокращает срок службы щеток и коллектора. Из-за искрения ускоряется износ контактных поверхностей, появляются замыкания и шумы в работе. Это особенно критично для моделей принтеров, использующих моторчики Mabuchi RS-385 или аналогичные.
Рекомендуется использовать стабилизированный источник питания, соответствующий маркировке на корпусе двигателя или технической документации, с отклонением не более ±5 %. Проверка мультиметром перед подключением обязательна.
Таблица типовых напряжений моторчиков популярных моделей принтеров
- HP LaserJet 1010 / 1020 / P1102
- Мотор подачи бумаги: 24 В (DC)
- Сканирующий мотор (в моделях MFP): 12 В
- Canon LBP2900 / LBP6000
- Главный двигатель: 24 В
- Мотор сканера: 12 В (в моделях с функцией сканирования)
- Epson L210 / L355 / L805
- Мотор подачи: 42 В (шаговый)
- Кареточный мотор: 42 В
- Brother HL-2130 / DCP-1510
- Главный мотор: 24 В
- Сканирующий: 12 В (в DCP-версиях)
- Samsung ML-2160 / SCX-3405
- Мотор подачи бумаги: 24 В
- Мотор сканера (SCX): 12 В
При подключении моторчиков вне оригинальной схемы рекомендуется использовать стабилизированный блок питания с ограничением по току. Для шаговых двигателей Epson – обязательна установка драйвера типа A4988 или аналогичного с настройкой тока под конкретную модель.
Недопустимо подключение 12-вольтовых моторчиков к 24 В – это приводит к перегреву и выходу из строя. Для точного определения модели используемого моторчика можно проверить маркировку на его корпусе или уточнить в сервис-мануале конкретного устройства.
