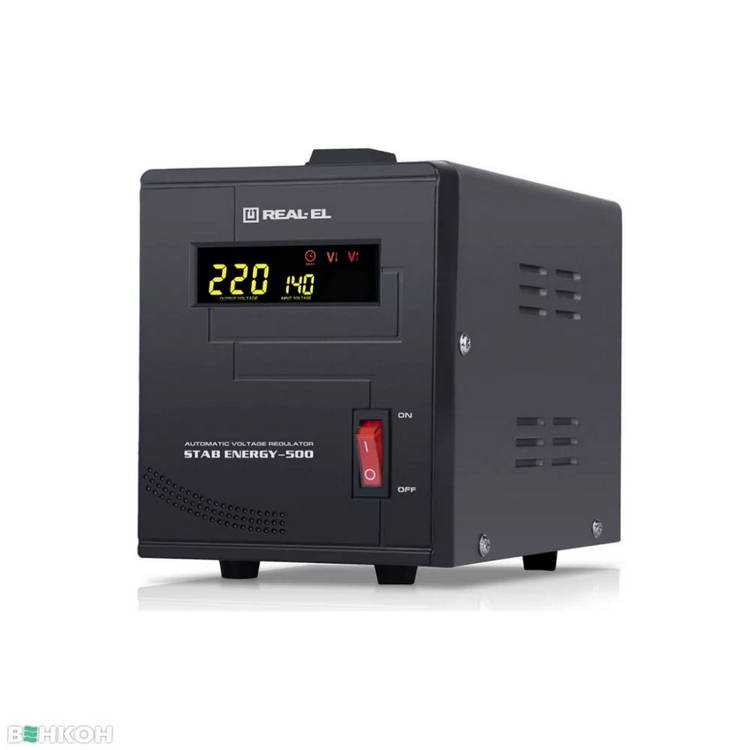

Почему стабилизатор напряжения выдает пониженное напряжение

Низкое выходное напряжение стабилизатора часто связано с превышением максимальной нагрузки. При заявленной мощности 1000 ВА устройство способно обеспечить только до 0,9 кВт. Если нагрузка превышает 80 % от номинала, выходное напряжение может опуститься ниже 210 В. Рекомендуется нагрузку не доводить выше 70 % от номинала для стабильной работы.

Второй фактор – слишком низкое входное напряжение. Если в сети фиксируется менее 185 В, многие релейные или тиристорные стабилизаторы уходят в ограничительный режим и выдают на выходе пониженную величину. Для проверки достаточно измерить входное напряжение в моменты провалов и сравнить с паспортными данными устройства.

Третья причина – износ внутренних компонентов, особенно электролитических конденсаторов и силовых транзисторов. При эксплуатации более 5 лет ёмкость конденсаторов может снизиться на 30 %, что приведёт к снижению фильтрации и падению выходного напряжения. Для диагностики стоит провести визуальный осмотр и замер ESR (эквивалентного последовательного сопротивления) на основных конденсаторах.

Четвёртый аспект – некорректные заводские настройки или сбой в калибровке. Многие стабилизаторы имеют заводской допуск ±5 % и дополнительную настройку «Fine Adjust». Если после проверки всех предыдущих пунктов выходное напряжение остаётся ниже 215 В, следует выполнить повторную калибровку согласно инструкции производителя или обратиться в сервис.

Стабилизатор выдает низкое напряжение: причины

Перегрузка – при токе нагрузки свыше 80 % от номинального стабилизатор может снижать выходное напряжение на 5–15 %. Решение: уменьшить потребляемую мощность или установить модель с запасом по току на 20–30 % выше фактической нагрузки.

Недостаточное входное напряжение – при просадке сети ниже 185 В современный стабилизатор опускает выход до 210–220 В, чтобы защитить внутренние цепи. Рекомендация: замерить «фазу-ноль» цифровым мультиметром и при обнаружении <185 В установить стабилизатор с более широким диапазоном входа (например 120–280 В).

Износ конденсаторов фильтра – снижение ёмкости до 50 % приводит к пульсациям и просадкам под нагрузкой. Проверить ESR на входном и выходном электролите (должен быть ≤0,5 Ω при 100 кГц) и заменить конденсаторы на 105 °C, 2000–4700 µF.

Перегрев силовых элементов – при превышении 70 °C термозащита плавно понижает выход на 10–20 %. Убедиться в целостности радиаторов, исправности вентиляторов и наличии зазора 20–30 мм вокруг корпуса. При необходимости добавить активное охлаждение.

Сбой управления (микроконтроллер или ШИМ) – при нестабильном питании схемы управления выход может занижаться до 190–200 В. Диагностика: проверить стабилизатор питания платы управления (обычно 12 В) и прошивку микроконтроллера на актуальность.

Неправильные настройки или подключение – иногда при заводской калибровке выходное напряжение фиксируется на минимальном значении. Проверить параметр «Voltage Adj» потенциометром и убедиться в соблюдении полярности на входе и выходе (L, N, +, –).

Как определить, действительно ли стабилизатор занижает напряжение

Подключите цифровой мультиметр к выходным клеммам стабилизатора и измерьте напряжение в состоянии холостого хода. При номинале 220 В фактическое значение не должно отклоняться более чем на ±2 В. Если показания ниже 218 В, фиксируйте этот результат.

Повторите измерение под нагрузкой: подключите резистивный потребитель мощностью около 500–1000 Вт (например, электронагреватель 1 кВт) и снимите показания. При допустимом снижении не более 5 % напряжение не должно падать ниже 209 В (220 В –5 %). Значительное снижение свидетельствует о перегрузке или неисправности регулятора.

Сравните показания мультиметра с вторым прибором (например, аналоговым вольтметром или другим цифровым экземпляром). Разница более 1–2 В указывает на погрешность калибровки либо брак измерителя.

Для точного анализа используйте осциллограф: подайте сигнал нагрузки и зарегистрируйте форму выходного напряжения. Наличие провалов ниже 210 В искажения синусоиды укажет на сбой в плате управления или неисправность силовых транзисторов.

Проверьте документацию стабилизатора: сравните заявленную скорость регулирования (до 10 В/с) и диапазон входных напряжений (например, 140–260 В) с фактическими условиями сети. Если вход постоянно ниже допустимого минимума, выходное напряжение будет занижено из-за перехода в режим «байпасс».

Ведите журнал замеров: фиксируйте дату, время, нагрузку и результаты замеров. При регулярных показателях ниже 215 В обратитесь в сервис для диагностики блока выпрямителя или контроллера.

Влияние перегрузки стабилизатора на уровень выходного напряжения

При превышении номинальной мощности более чем на 10–15 % стабилизатор начинает работать в режиме перегрузки: силовые транзисторы нагреваются, входные трансформаторы насыщаются, что приводит к падению выходного напряжения на 5–12 %. Например, при нагрузке 120 % от паспортной (1,2 кВт вместо 1 кВт) напряжение может упасть с заданных 220 В до 196–210 В.

Устойчивый нагрев ключевых элементов снижает их КПД. Каждые 10 °C повышения температуры кристалла транзистора уменьшают максимально допустимый ток на 8–10 %. При длительной работе с перегрузкой температура может достигать 85 °C, что ускоряет старение резистивных элементов и увеличивает внутреннее сопротивление, усугубляя падение напряжения.

Перегрузка более чем на 20 % вызывает срабатывание тепловой защиты или входную обрывную защиту: стабилизатор автоматически отключает выход, чтобы предотвратить повреждение. Практические замеры показывают, что при кратковременных всплесках токов (например, при пуске двигателей 2–3 кВт) напряжение может резко просесть до 160–180 В, перед отключением защиты.

Рекомендации: 1) не превышать нагрузку свыше 80 % паспортной мощности; 2) установить дополнительный вентилятор для снижения температуры на 15–20 °C; 3) перед подключением индуктивных или ёмкостных нагрузок учитывать ток пускового тока, выбирая стабилизатор с запасом не менее 30 %; 4) раз в полгода проводить нагрузочные испытания и замеры температуры радиаторов с помощью пирометра.

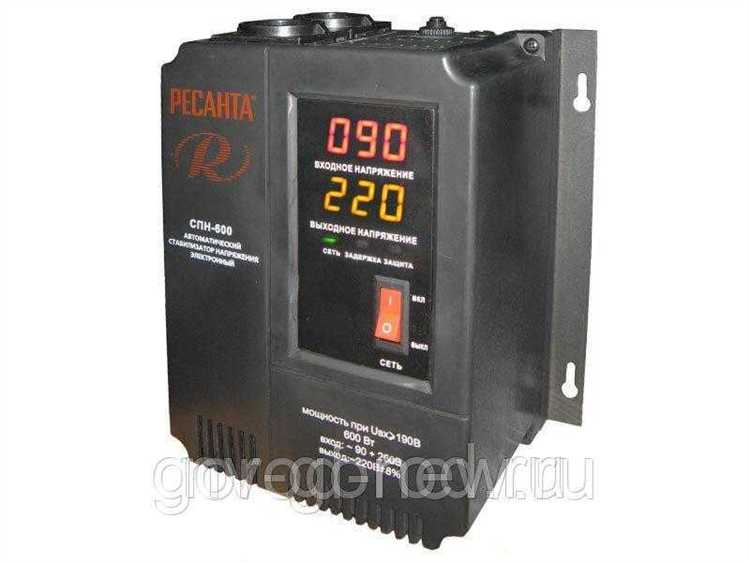

Низкое входное напряжение как основная причина неисправности

Падение входного напряжения ниже паспортного уровня стабилизатора приводит к тому, что устройство не успевает нарастить выходные параметры до заданных. Если в сети менее 180 В, многие бытовые стабилизаторы начинают выдавать «провалы» на выходе, достигая 190–200 В вместо требуемых 220 В.

• Допустимый диапазон входного напряжения: 190–260 В. При снижении ниже 190 В эффективность электронного трансформатора снижается на 30–50 %.
• Проверьте напряжение в разных точках линии: на вводе в дом, после автоматов, непосредственно на клеммах стабилизатора. Разница более 5 В указывает на повышенное сопротивление кабеля или неисправность соединений.
• Использование гибких удлинителей или алюминиевых многожильных проводов с сечением менее 2,5 мм² увеличивает падение напряжения на 5–10 В при нагрузке 5–7 А.

Рекомендации по устранению проблемы:

1. Прокладка кабеля: замените алюминиевую линию на медную сечением не менее 4 мм², длиной до 10 м от щитка до стабилизатора.
2. Установка конденсаторного корректирующего блока: компенсирует кратковременные провалы до 5 В и снижает пульсации.
3. Организация резервного питания: подключение ИБП с мощностью от 1 кВА обеспечит дополнительную буферную ёмкость для стабилизатора.
4. Мониторинг: установите вольтметр или систему удалённого контроля, фиксирующую значения входного напряжения с периодом не реже 1 минуты.

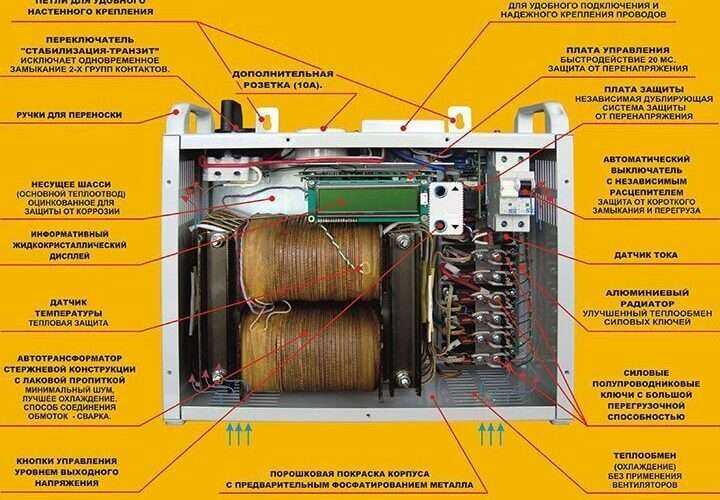

Роль изношенных или поврежденных компонентов стабилизатора

Износ и повреждения ключевых узлов стабилизатора напрямую влияют на выходное напряжение. Даже незначительное увеличение внутреннего сопротивления или падения ёмкости приводит к снижению стабильности и величины напряжения.

• Электролитические конденсаторы: при старении снижается ёмкость до 30–50 % от номинала, ESR возрастает выше 0,1 Ω на частоте 100 кГц, что увеличивает пульсации и падение напряжения до 1–3 В.
• Силовые диоды и выпрямители: при перегреве или многократных тепловых циклах прямое падение напряжения увеличивается с 0,7 В до 1,0–1,2 В на элемент, что в двухполупериодной схеме даёт дополнительное понижение 1,0–1,4 В.
• Транзисторы (MOSFET, BJT): механические микротрещины и деградация кремниевого кристалла повышают сопротивление канала; вместо типичных 0,02 Ω на открытом канале получаем 0,05–0,1 Ω, что на нагрузке 5 А даёт падение 0,25–0,5 В.
• Резисторы делителей и шунты: дрейф номинала до ±20 % и появление трещин увеличивает погрешность опорного напряжения, приводя к занижению выходной установки стабилизатора до 5–10 %.
• Трансформатор входного напряжения: локальный перегрев обмоток увеличивает сопротивление медной жилы с 0,15 Ω до 0,2 Ω, что на токе 2 А даёт падение 0,1–0,2 В на входе регулятора.

1. Измерить ёмкость и ESR электролитов на плате: заменить элементы с ёмкостью ниже 60 % от номинала или ESR > 0,1 Ω.
2. Проверить прямое падение напряжения на силовых диодах и транзисторах: при превышении 0,8 В на диоде или 0,03 Ω R_DS(on) на MOSFET – заменить.
3. Измерить сопротивление резисторов опорного делителя с допуском ±1 %: при дрейфе свыше ±10 % – установить высокоточные металлоплёночные с допуском 0,1 %.
4. Провести тепловизионное сканирование платы при нагрузке 50–80 % максимального тока: локализовать «горячие точки» и заменить или улучшить теплоотвод.
5. Осуществить ревизию трансформатора: при повышении сопротивления обмоток более чем на 15 % от заводских данных – выполнить перемотку или замену.

Регулярная диагностика (раз в 6–12 месяцев) продлевает срок службы стабилизатора и сохраняет точность выходного напряжения в пределах ±1 %. Использование компонентов с ресурсом не менее 5 000 часов при температуре не выше +85 °C минимизирует риск преждевременного износа.

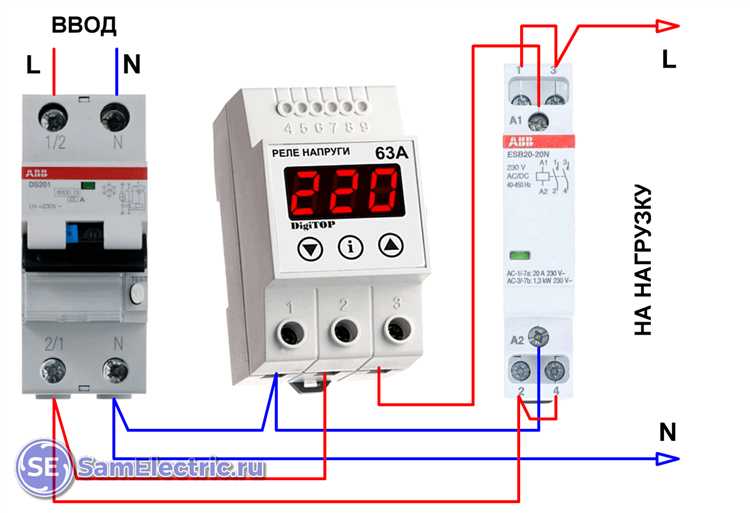

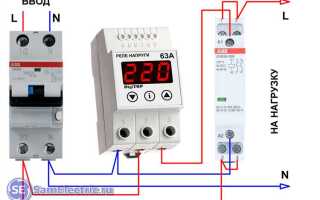

Ошибки в подключении и неправильная схема заземления

Низкое выходное напряжение стабилизатора часто связано с неправильным подключением или некорректной схемой заземления. Основная ошибка – нарушение полярности при подключении входных и выходных клемм, что приводит к снижению эффективности стабилизации. Проверяйте соответствие фазового и нулевого проводов с технической схемой устройства, так как перепутанные линии создают падение напряжения.

Неправильное заземление вызывает падение потенциала корпуса и рабочих точек стабилизатора, что ухудшает работу электронных компонентов. Например, если земля выполнена через высокоомный контакт или отсутствует надежное соединение с контуром заземления, стабилизатор не сможет корректно поддерживать заданное напряжение.

Рекомендуется использовать отдельный проводник с сечением не менее 6 мм² для заземления, напрямую подключенный к контуру заземления здания. При этом необходимо избегать соединений через металлические конструкции или трубопроводы без подтвержденной электропроводности.

Перед включением оборудования обязательна проверка сопротивления заземления – оно должно быть не выше 4 Ом. При превышении этого значения требуется доработка контура заземления или использование дополнительного уравнительного проводника.

Для снижения влияния помех и повышения стабильности работы стабилизатора следует применять экранированные кабели для подключения и избегать длинных линий без промежуточных точек заземления.

Зависимость выходного напряжения от температуры окружающей среды

Температурные изменения существенно влияют на работу стабилизаторов напряжения, особенно на их выходное напряжение. В большинстве стабилизаторов на основе линейных регуляторов или тиристоров коэффициент температурной компенсации составляет от ±50 мВ/°C до ±200 мВ/°C. При повышении температуры окружающей среды свыше 40 °C выходное напряжение может снижаться на 1–3% от номинала.

Причина – изменение параметров полупроводниковых элементов, таких как транзисторы и стабилитроны, а также сопротивления резисторов в цепи обратной связи. Низкотемпературные показатели стабилизаторов ухудшаются при температуре ниже 0 °C, когда напряжение может повыситься из-за снижения утечек в элементах и увеличения сопротивления контактов.

Для снижения влияния температуры рекомендуется использовать стабилизаторы с температурной компенсацией или включать термодатчики для автоматической регулировки. При эксплуатации в условиях с температурой выше 50 °C желательно предусмотреть дополнительное охлаждение или вентиляторы, чтобы предотвратить падение напряжения ниже допустимых значений.

При проектировании важно учитывать температурный коэффициент конкретных компонентов и применять материалы с минимальной термочувствительностью. Регулярный контроль выходного напряжения в различных температурных условиях позволит своевременно выявить снижение эффективности стабилизатора и избежать сбоев в работе подключенного оборудования.

Вопрос-ответ:

Почему стабилизатор напряжения показывает напряжение ниже нормы?

Причины низкого выходного напряжения могут быть связаны с перегрузкой стабилизатора — если подключённая нагрузка превышает его мощность, устройство не справляется и выдает заниженное напряжение. Также возможны неисправности внутри самого стабилизатора, например, выход из строя силовых элементов или блока управления. Иногда причина кроется в нестабильном входном напряжении или повреждении проводки.

Какие проверки можно выполнить самостоятельно, если стабилизатор выдает слишком низкое напряжение?

Для начала стоит проверить входное напряжение на стабилизаторе — оно должно находиться в пределах, указанных в паспорте устройства. Затем важно убедиться, что подключённая нагрузка не превышает допустимую мощность стабилизатора. Проверка проводки и крепления контактов тоже не помешает — окисление или плохой контакт способны снизить выходное напряжение. Если есть мультиметр, можно измерить напряжение на выходе и сравнить с номинальным.

Может ли низкое напряжение на выходе стабилизатора вызвать проблемы с бытовой техникой?

Да, пониженное напряжение способно привести к неправильной работе подключенных устройств. Например, электродвигатели могут перегреваться, лампы светить тускло, а электронные приборы — зависать или выходить из строя. Постоянное использование с пониженным напряжением сокращает срок службы техники и повышает риск поломок.

Что делать, если стабилизатор регулярно выдает низкое напряжение, несмотря на нормальное входное напряжение и допустимую нагрузку?

В такой ситуации вероятно внутреннее повреждение стабилизатора — например, износ электронных компонентов или неправильная работа схемы регулирования. Рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта. Иногда проще заменить устройство, если ремонт экономически нецелесообразен. Важно не игнорировать проблему, так как постоянное нестабильное напряжение вредно для подключенных приборов.
