Симптомы, указывающие на наличие неисправной ячейки в аккумуляторной батарее, включают быструю потерю заряда, нагрев при стандартной нагрузке, резкое падение напряжения под нагрузкой и заметную разницу в напряжении между ячейками. Такие признаки особенно актуальны для литий-ионных сборок, используемых в электровелосипедах, ИБП и других устройствах с последовательным подключением ячеек.
Первый шаг – измерение напряжения на каждой ячейке при помощи мультиметра. При полностью заряженной батарее (например, 16,8 В для сборки 4S) все ячейки должны показывать напряжение в пределах 4,18–4,22 В. Если одна из них отличается более чем на 0,1 В, это повод для проверки под нагрузкой.
Для точной диагностики нагрузочное тестирование проводится с помощью резистора или электронного балансира. К каждой ячейке поочерёдно подключается нагрузка (например, 1–2 А), и фиксируется просадка напряжения. Ячейка, у которой падение напряжения превышает 0,2–0,3 В, вероятнее всего, деградировала.
При наличии платы BMS следует учитывать, что она может маскировать проблему, отключая сборку при перекосе по напряжению. Поэтому временное отключение BMS для диагностики (при соблюдении мер безопасности) позволяет получить более точные данные.
Определение признаков неисправности батареи при эксплуатации
Поведение аккумулятора под нагрузкой позволяет выявить признаки неисправности отдельных ячеек. Ниже приведены характерные отклонения, на которые стоит обращать внимание.
- Резкое падение напряжения при включении нагрузки – признак деградации одной или нескольких ячеек.
- Неравномерный нагрев: исправные элементы прогреваются равномерно, перегрев одной ячейки указывает на внутреннее короткое замыкание или повышенное сопротивление.
- Существенный разброс напряжений между ячейками при зарядке или разрядке – превышение 0.05–0.1 В может указывать на проблему.
- Заметное снижение ёмкости при штатной нагрузке. Если батарея, рассчитанная на 2 часа работы, разряжается за 40–60 минут, стоит проверить каждую ячейку.
- Запах электролита или изменение формы корпуса – явные признаки повреждения одной или нескольких ячеек.
Для подтверждения проблемы проводят разряд батареи с записью параметров:
- Зарядить батарею до номинального напряжения, зафиксировать показания по каждой ячейке.
- Подключить нагрузку, соответствующую рабочему току, и наблюдать за падением напряжения на каждой ячейке в течение 5–10 минут.
- Ячейка, напряжение которой опускается быстрее других или выходит за допустимые пределы (обычно ниже 2.7 В для Li-Ion), подлежит проверке и замене.
Отдельно стоит учитывать поведение батареи при температуре ниже 10 °C: снижение ёмкости допустимо, но не должно сопровождаться резким падением напряжения под нагрузкой.

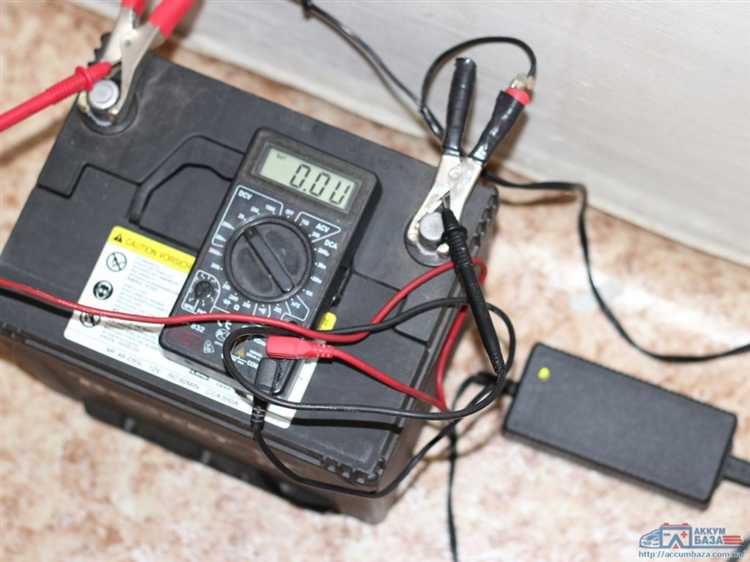

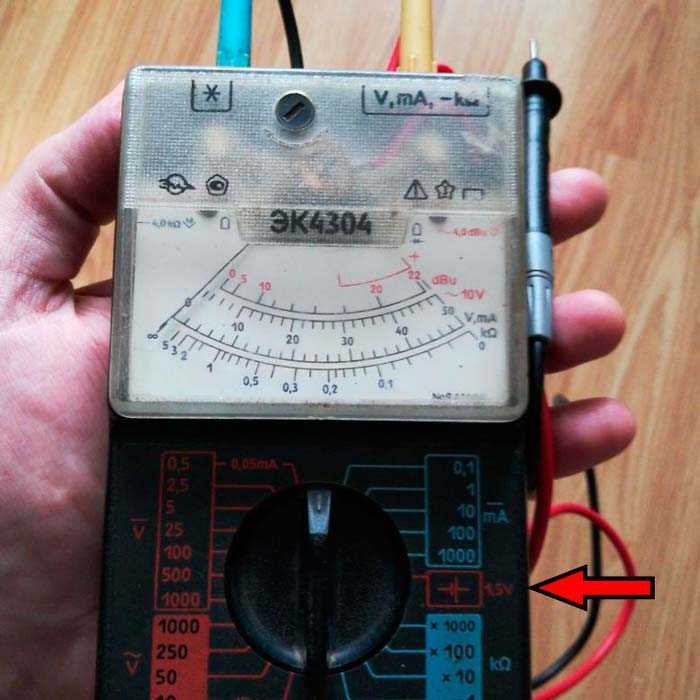

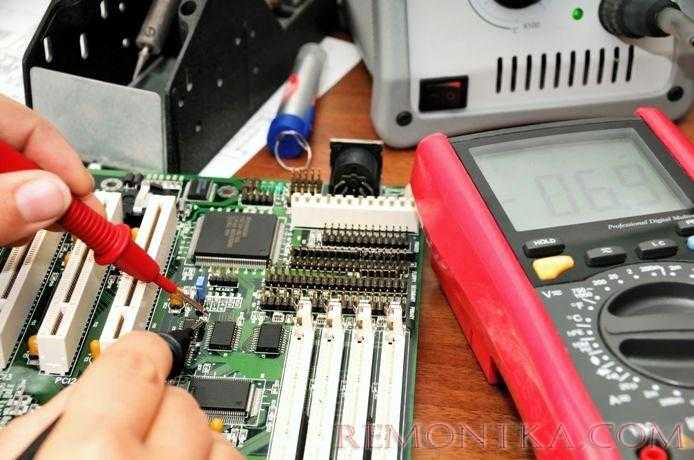

Как измерить напряжение каждой ячейки мультиметром
Перед началом измерений отключите батарею от нагрузки и зарядного устройства. Убедитесь, что на клеммах отсутствует остаточное напряжение выше 60 В – при превышении этого значения необходимо использовать защитные перчатки и инструменты с изоляцией.
Для измерения напряжения конкретной ячейки:
- Коснитесь чёрным щупом контакта i (например, 3-й провод), а красным – i+1 (4-й провод).
- Запишите показание – это напряжение между ячейками i и i+1.
Повторяйте измерения, двигаясь по всем парам контактов разъёма. Нормальные значения для литий-ионных ячеек – от 3.0 до 4.2 В. Любое отклонение ниже 2.8 В или выше 4.25 В говорит о возможной неисправности или разбалансировке.
Если ячейки соединены параллельно – измерение производится между общими шинами, каждая параллельная группа при этом считается одной ячейкой.
Никогда не замыкайте щупы мультиметра между контактами случайным образом – это может привести к короткому замыканию и повреждению электроники.

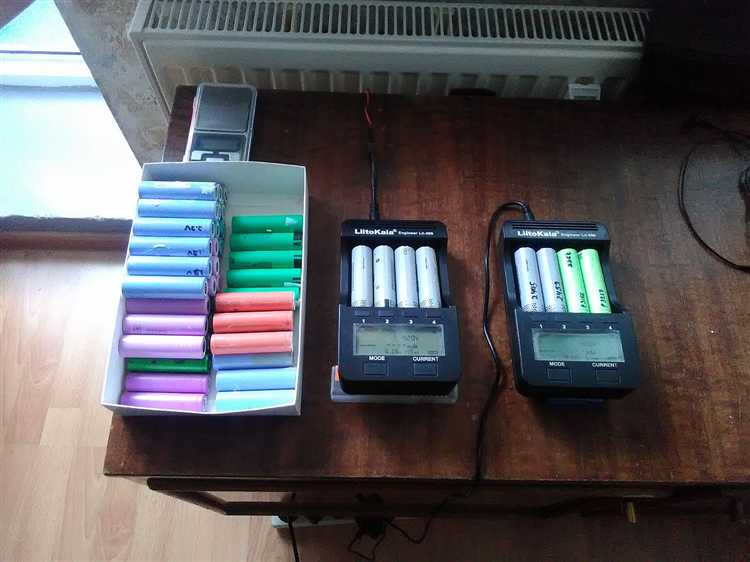

Использование нагрузки для проверки просадки напряжения
Для выявления слабой ячейки в аккумуляторной батарее используется метод принудительной нагрузки. Необходимо подключить нагрузку с известным током, подходящим для конкретного типа батареи. Например, для литий-ионных элементов допустимо использовать нагрузку с током разряда 0,5–1C от ёмкости элемента.
Перед началом теста все ячейки должны быть заряжены до одинакового напряжения. После подключения нагрузки нужно контролировать падение напряжения на каждой ячейке. Измерения выполняются через 10–15 секунд после начала разряда, когда элементы находятся в режиме установившейся нагрузки.
Признак неисправной ячейки – просадка напряжения больше, чем на других элементах. Например, если в группе из шести ячеек пять показывают 3,85 В, а одна – 3,62 В, эта ячейка требует внимания. Разница более 0,1 В уже считается поводом для исключения элемента из сборки или дальнейшей диагностики.
Важно использовать точные вольтметры с разрешением не менее 0,01 В и выполнять измерения при одинаковой температуре всех ячеек. Температурные градиенты могут влиять на показания и искажать результат.
Нагрузку следует отключить сразу после завершения измерений, чтобы избежать глубокого разряда исправных элементов. Повторный тест рекомендуется провести после отдыха батареи, чтобы исключить влияние временного теплового эффекта.
Поиск перегревающейся ячейки с помощью тепловизора или термопары
Тепловизор позволяет зафиксировать аномалии распределения температуры по поверхности аккумуляторного блока. Прибор должен иметь чувствительность не хуже 0,1 °C и разрешение не менее 160×120 пикселей. Перед сканированием аккумулятор нужно частично разрядить под нагрузкой, чтобы нагрев проявился отчётливо. Съёмка выполняется без защитных кожухов, на одинаковом расстоянии от всей поверхности. Выделяющаяся ячейка будет заметна по локальному перегреву – отклонение более чем на 5 °C от средних значений соседних ячеек считается подозрительным.
Термопара применяется, если доступ к каждой ячейке возможен физически. Контактный датчик закрепляется на корпусе ячейки с помощью термостойкого клея или термоскотча. Измерения проводятся во время зарядки и разрядки с фиксированной нагрузкой. Нормальный диапазон нагрева – до 40–45 °C. Повышение температуры выше 50 °C при прочих равных условиях указывает на внутреннее сопротивление или деградацию.
Важно проводить замеры при одинаковом токе и времени работы. Несоответствие по температуре при одинаковых условиях – прямой индикатор дефекта. После выявления перегревающейся ячейки её необходимо отключить от блока и проверить параметры отдельно: напряжение покоя, внутреннее сопротивление и поведение под нагрузкой.
Анализ внутреннего сопротивления ячеек
Перед началом измерений необходимо полностью зарядить батарею до номинального уровня. Температура ячеек должна быть в пределах 20–25 °C. Измерения проводятся поочередно на каждой ячейке без нагрузки. Нормальное значение внутреннего сопротивления для литий-ионных ячеек обычно находится в диапазоне от 10 до 40 миллиОм. Повышение сопротивления выше 60–70 мОм может указывать на деградацию.
Важно использовать прибор с разрешением не хуже 1 мОм. Несовпадения между ячейками свыше 20% требуют дополнительной диагностики: высокая разница может быть вызвана повреждением сепаратора, высыханием электролита или локальным перегревом. Сравнение показателей проводится при одинаковом состоянии заряда всех ячеек.
Ячейки с явно завышенным сопротивлением следует временно исключить из сборки и протестировать отдельно под нагрузкой. При подтверждении нестабильного поведения такие элементы подлежат замене, даже если напряжение находится в допустимом диапазоне.
Как интерпретировать результаты и подтвердить неисправную ячейку
Основной показатель неисправной ячейки – значительное отклонение напряжения от номинального значения. При измерении под нагрузкой нормальная ячейка показывает напряжение в пределах 3,6–3,7 В (для литий-ионных батарей). Если значение ниже 3,3 В, это признак деградации.
Еще один важный критерий – внутреннее сопротивление. Для исправной ячейки оно составляет обычно от 10 до 50 мОм. Значительное превышение этого параметра (выше 100 мОм) свидетельствует о проблемах с контактами или химическими процессами внутри.
Для подтверждения неисправности необходимо провести несколько циклов заряд-разряд, фиксируя динамику напряжения и сопротивления. Если при одинаковых условиях одна ячейка consistently показывает более низкое напряжение и рост сопротивления, она считается дефектной.
Рекомендуется дополнительно проверить температуру ячейки во время тестов. Перегрев свыше 45 °C может указывать на внутренние короткие замыкания или другие повреждения.
Для окончательной диагностики используют метод балансировки: если при балансировке контроллер снижает заряд именно этой ячейки чаще других, это подтверждает её неисправность.
Вопрос-ответ:
Как определить, что в аккумуляторной батарее появилась неисправная ячейка?
Одним из признаков неисправной ячейки является заметное снижение общей емкости батареи, из-за чего устройство быстрее разряжается. Также может наблюдаться перегрев или вздутие корпуса аккумулятора. При проверке мультиметром напряжение отдельных ячеек может отличаться — поврежденная ячейка обычно имеет более низкое напряжение по сравнению с исправными.
Какие инструменты нужны для поиска неисправной ячейки в батарее?
Для проверки ячеек используют мультиметр или тестер напряжения, которые помогут измерить напряжение на каждой отдельной ячейке. Иногда применяют специализированные зарядные устройства с функцией балансировки и диагностики. Также полезен термограф или инфракрасный термометр, позволяющий выявить перегревающиеся участки, что может указывать на проблемную ячейку.
Можно ли найти неисправную ячейку без разбора аккумулятора?
В некоторых случаях можно определить неисправность по внешним признакам — например, по температуре корпуса или общей работе батареи. Однако точное выявление проблемной ячейки требует измерения параметров каждой ячейки отдельно, а для этого часто приходится вскрывать корпус или иметь доступ к контактам ячеек. Без физического доступа результат будет приблизительным и менее надежным.
Что делать после того, как выявлена неисправная ячейка в батарее?
После обнаружения поврежденной ячейки нужно принять решение о ремонте или замене. Если аккумулятор собирается из отдельных ячеек, можно заменить только поврежденную, но это требует навыков и оборудования. В других случаях целесообразно заменить всю батарею целиком, чтобы избежать проблем в дальнейшем и сохранить безопасность эксплуатации.
Почему неисправная ячейка влияет на работу всей батареи?
Потому что ячейки внутри аккумулятора соединены последовательно или параллельно, и сбой одной из них снижает общую производительность. Например, при последовательном соединении слабая ячейка ограничивает ток и снижает напряжение всей батареи. Это приводит к быстрой разрядке и может вызвать перегрев или повреждение остальных ячеек, что снижает срок службы всего аккумулятора.
Как определить, какая именно ячейка в аккумуляторной батарее неисправна?
Для выявления неисправной ячейки в батарее нужно провести измерение напряжения каждой ячейки отдельно. Обычно это делают с помощью мультиметра, подключая его к выводам каждой ячейки. Ячейка с заметно пониженным напряжением или с сильными перепадами при нагрузке считается неисправной. Кроме того, можно проверить внутреннее сопротивление с помощью специализированного тестера — у поврежденной ячейки сопротивление обычно выше нормы. Важно измерять параметры при разном состоянии заряда и нагрузки, чтобы получить более точную картину. Если есть возможность, полезно провести нагрузочный тест, чтобы убедиться, что именно эта ячейка быстрее теряет емкость по сравнению с остальными.
