При установке душевой кабины в частном доме без централизованного горячего водоснабжения необходимо предусмотреть подключение бойлера. Резервуар должен обеспечивать стабильную подачу воды с температурой не ниже 38 °C при расходе от 6 до 10 литров в минуту. При этом объем бойлера рассчитывается с учётом количества пользователей и частоты использования. Для одного-двух человек достаточно устройства на 50–80 литров, для семьи из четырёх – от 100 литров и выше.
Место установки бойлера выбирается с учётом минимального расстояния до душевой кабины – это снижает теплопотери и упрощает разводку труб. Допустимое давление в системе должно соответствовать параметрам оборудования, как правило, 0,6–0,8 МПа. При пониженном давлении требуется установка насоса, при повышенном – редуктора давления.

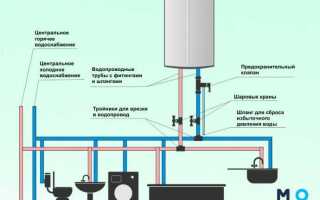

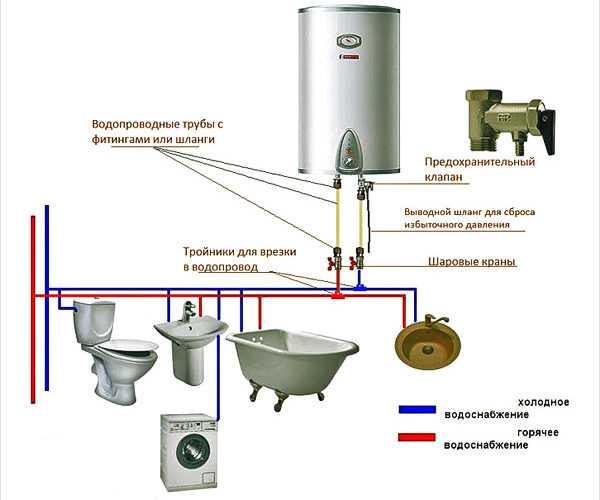

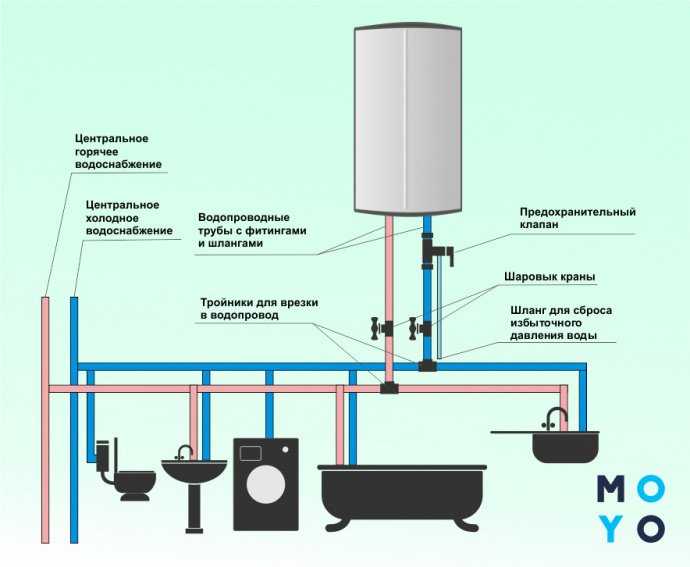

Подключение выполняется через тройники с запорной арматурой, что позволяет при необходимости отключить бойлер или душевую кабину отдельно. Обязательно монтируется обратный клапан на подаче холодной воды в бойлер, чтобы предотвратить обратный ток при скачках давления. Рекомендуется установка предохранительного клапана и расширительного бака объёмом не менее 5% от объёма бойлера.
Для душевых кабин с гидромассажем или парогенератором следует заранее уточнить требования по мощности и давлению. Электрическое подключение бойлера производится через выделенную линию с автоматом защиты и УЗО. Минимальное сечение кабеля – 2,5 мм² для моделей до 3 кВт, при большей мощности – 4 мм² и выше.
Выбор подходящего бойлера для душевой кабины по объему и типу нагрева
Объем бойлера напрямую зависит от количества пользователей и частоты использования душевой кабины. Для одного человека достаточно бойлера на 30–50 литров. Семье из двух человек потребуется 50–80 литров. При трех и более пользователях – минимум 100 литров. Для сезонного использования (например, на даче) можно установить накопительный бойлер меньшего объема, если предполагается короткий душ без длительного напора.
По типу нагрева бойлеры делятся на электрические, газовые и комбинированные. Электрические бойлеры проще в установке и не требуют подключения к дымоходу. Они подходят для домов с стабильной подачей электроэнергии. Оптимальная мощность – от 1,5 до 2,5 кВт: при 1,5 кВт вода нагревается медленнее, но нагрузка на сеть минимальна; при 2,5 кВт нагрев быстрее, но требуется отдельная линия с автоматом на 16–20 А.
Газовые бойлеры подходят при наличии стабильного газа и вытяжной системы. Они экономичнее в эксплуатации, особенно при частом использовании. При выборе модели следует учитывать производительность – минимум 10 литров в минуту для полноценного душа.
Проточные электрические бойлеры удобны для домов с ограниченным пространством, но требуют высокой мощности (от 5 до 12 кВт). Их подключение требует трехфазной сети и согласования с поставщиком электроэнергии, что не всегда возможно в частном доме.
Комбинированные модели с электрическим и косвенным нагревом уместны при наличии котла отопления. Они позволяют использовать теплоноситель в отопительный сезон и электрический нагрев летом. Это снижает расход энергии, но требует более сложной обвязки.
Размещение бойлера вблизи душевой: требования к пространству и вентиляции
При установке бойлера рядом с душевой необходимо учитывать минимальные расстояния, требования к воздухообмену и особенности эксплуатации в условиях повышенной влажности.
- Минимальное расстояние от бойлера до стен и потолка – не менее 20 см для обеспечения доступа к обслуживанию и снижения перегрева окружающих поверхностей.
- Расстояние от бойлера до душевой кабины – не менее 60 см. Это снижает риск контакта с брызгами и предотвращает коррозию корпуса.
- Запрещено размещение бойлера непосредственно над душевой кабиной. Допустим монтаж сбоку или в нише, при наличии свободного пространства и доступа к патрубкам.
Для нормальной работы бойлера и предотвращения образования конденсата необходимо обеспечить приток и отток воздуха.
- Минимальная площадь вентиляционного отверстия – 100 см². В помещениях без окон необходима принудительная вытяжка.
- Вентиляционные решетки не должны перекрываться шкафами или предметами мебели.
- Температура воздуха в помещении должна оставаться в диапазоне от +5 °C до +35 °C. При понижении ниже минимального уровня возможна неисправность термостата.
Корпус бойлера должен иметь степень защиты не ниже IP24. При монтаже вблизи источника влаги рекомендуется использовать модели с дополнительной теплоизоляцией бака и антикоррозийным покрытием.
Прокладка труб горячей воды от бойлера к душевой кабине
Для надёжной подачи горячей воды к душевой кабине важно правильно проложить трубопровод от бойлера. Основные параметры – минимальные теплопотери, защита от замерзания (при монтаже в неотапливаемом помещении) и доступ к узлам соединений.
- Используйте полипропиленовые или металлопластиковые трубы с рабочей температурой до 95 °C и давлением не менее 10 бар.
- Диаметр труб: 20 мм при длине до 10 метров, 25 мм – при большей протяжённости или наличии нескольких потребителей.
- Избегайте резких поворотов – каждый угол увеличивает гидравлическое сопротивление и снижает напор.
- Места пайки и фитинговые соединения не располагайте в стенах – только в технически доступных зонах.
- При прокладке через холодные помещения применяйте теплоизоляцию толщиной не менее 9 мм – вспененный полиэтилен или каучук.
- Обеспечьте уклон трубопровода в сторону бойлера – это упростит слив воды при необходимости.

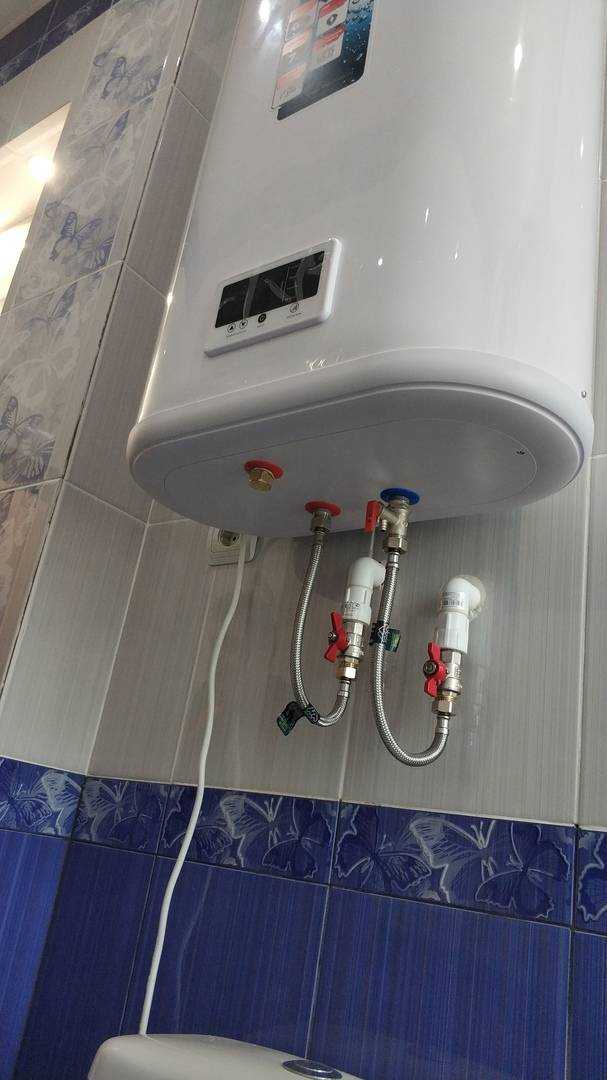

- Устанавливайте запорный кран на выходе бойлера и перед входом в душевую кабину.
- Для скрытого монтажа используйте штробление с прокладкой труб в защитных гофрах.
Длину труб сокращайте по возможности – это уменьшит теплопотери и ускорит поступление горячей воды. При монтаже в деревянном доме избегайте контакта труб с древесиной – используйте втулки и прокладки. Все соединения после сборки необходимо опрессовать водой под рабочим давлением в течение 30 минут.
Установка запорной арматуры и обратного клапана на выходе из бойлера
На выходе из бойлера (горячая вода) рекомендуется установить шаровой кран с номинальным давлением не ниже 10 бар. Это обеспечит возможность быстрого отключения подачи горячей воды при ремонте или обслуживании системы.

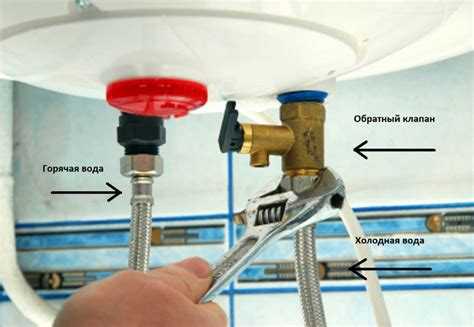

Обратный клапан монтируется на входе холодной воды в бойлер. Он предотвращает обратное движение воды в водопровод при снижении давления в системе. Устанавливать его следует строго по направлению стрелки на корпусе, ориентируясь на поток воды в бойлер. Оптимально использовать латунные клапаны с силиконовой прокладкой, рассчитанные на давление до 10 бар и температуру до 120 °C.
Между клапаном и бойлером необходимо предусмотреть участок трубы длиной не менее 10 см, позволяющий установить предохранительный клапан или сливной штуцер. Герметизацию резьбовых соединений выполнять с использованием сантехнической фум-ленты или пасты, не допускающей разрушения при высокой температуре.
После установки необходимо проверить герметичность соединений при рабочем давлении. Опрессовка проводится плавным заполнением системы и наблюдением за возможными протечками в течение не менее 15 минут.

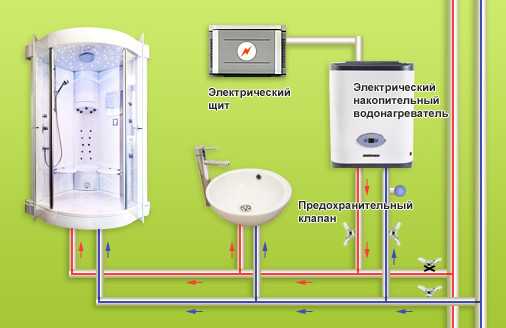

Подключение бойлера к электросети: сечение кабеля, автоматы, заземление
Для подключения бойлера мощностью до 2,5 кВт достаточно медного кабеля сечением 3×1,5 мм². При мощности от 2,5 до 5 кВт требуется кабель 3×2,5 мм². Если устройство потребляет более 5 кВт, применяется сечение 3×4 мм² и выше, в зависимости от расчетной нагрузки. Кабель должен быть медный, с двойной изоляцией, типа ВВГнг или NYM.
Защиту цепи обеспечивает автоматический выключатель, номинал которого подбирается по мощности бойлера и сечению кабеля. Для моделей до 2,5 кВт применяется автомат на 10 А, до 5 кВт – 16 А, выше – 25 А и больше, строго по расчету. Использование дифференциального автомата или УЗО с током утечки не более 30 мА обязательно при отсутствии гальванической развязки от воды.
Заземление выполняется подключением третьего провода кабеля (желто-зеленого) к корпусу бойлера. Подключение осуществляется через клемму на корпусе, маркированную символом заземления. Недопустимо использовать ноль в качестве защитного проводника. Если в доме отсутствует контур заземления, его необходимо обустроить: минимум три стержня длиной по 2–3 м, соединенные между собой и заведенные в распределительный щит.
Монтаж должен проводиться с соблюдением всех требований ПУЭ. Запрещено подключение бойлера через удлинители, розетки с недостаточным классом защиты и провода неизвестного происхождения. Все соединения выполняются в распределительных коробках с использованием клеммников или опрессовки.
Настройка давления воды в системе для стабильной подачи в душевую
Для корректной работы душевой кабины с бойлером давление в водопроводной системе должно находиться в пределах 2–4 бар. Если показатель ниже 2 бар, вода поступает слабо, смесители и форсунки душа работают нестабильно. При превышении 4 бар возможны протечки и повреждение фитингов.
Первый шаг – установка манометра после вводного вентиля или сразу за гидроаккумулятором. Это позволяет контролировать текущее давление без демонтажа оборудования. Для регулировки давления в системе используется редуктор давления. Он монтируется на входе в дом, до разветвлений по трубам. Устройство с возможностью ручной настройки предпочтительнее, так как позволяет точно выставить нужное значение.
Если вода подаётся из скважины или колодца, давление формирует насосная станция. В этом случае требуется корректировка реле давления:
- нижний предел (включение насоса) – 1,8–2 бар;
- верхний предел (отключение насоса) – 3,5–4 бар.
При наличии бойлера важно исключить резкие скачки давления. Для этого рекомендуется установка расширительного бака объёмом от 5 до 12 литров. Он компенсирует изменение давления при нагреве воды, предотвращая срабатывание предохранительного клапана бойлера.
Дополнительно необходимо проверить сечение труб. Для стабильной подачи в душевую минимальный внутренний диаметр – 16 мм (для полимерных труб). Узкие участки создают гидравлическое сопротивление, особенно при одновременном использовании нескольких точек водоразбора.
Изоляция трубопровода от бойлера до душевой для снижения теплопотерь
Для минимизации теплопотерь при подаче горячей воды от бойлера к душевой кабине целесообразно использовать теплоизоляцию труб. Без изоляции температура воды может снижаться на 3–7 °C при длине трубопровода более 5 метров, особенно при прохождении через неотапливаемые зоны.
Рекомендуемые материалы: пенополиэтилен толщиной 9–13 мм для внутренних помещений; каучуковая изоляция толщиной 13–19 мм для внешних участков и помещений с переменной температурой. Для медных труб целесообразно использовать теплоизоляцию с отражающим фольгированным покрытием.
Установка: изоляция должна плотно прилегать к трубе, зазоры и разрывы недопустимы. Соединения проклеиваются алюминиевым или бутил-каучуковым скотчем. В местах изгибов и поворотов материал надрезается по направлению изгиба с последующим склеиванием стыков.
Важно: при установке бойлера в котельной или подвале с пониженной температурой длина неутепленного участка не должна превышать 0,5 м. При монтаже через наружную стену следует использовать изоляцию с влагозащитной оболочкой и закрыть трубу в кожух из ПВХ или оцинкованной стали.
Изоляция горячего трубопровода снижает теплопотери на 15–30 %, повышает скорость поступления горячей воды к душу и снижает нагрузку на бойлер, продлевая срок его службы.
Проверка герметичности соединений и первичный пуск системы
После завершения монтажа бойлера и подключения к душевой кабине необходимо проверить герметичность всех резьбовых и штуцерных соединений. Для этого откройте подачу холодной воды и медленно наполните бойлер. Следите за соединениями: на участках с каплями или подтеканием следует немедленно перекрыть воду и подтянуть соединение или заменить уплотнитель.
Все резьбовые соединения должны быть выполнены с использованием ленты ФУМ или льна с пастой, в зависимости от типа резьбы и рекомендаций производителя. При использовании гибкой подводки проверьте состояние прокладок внутри гаек: они не должны быть пересушенными или деформированными.
После наполнения бойлера необходимо открыть смеситель в душевой кабине в положении «горячая вода» для стравливания воздуха. Как только пойдет стабильная струя воды – бак заполнен.
Подключите бойлер к электросети только после полной проверки на отсутствие протечек. Включите питание, выставьте температуру нагрева на 50–60 °C – этого достаточно для бытовых нужд и предотвращения избыточного образования накипи.
Через 20–30 минут проверьте температуру выходящей воды и корпус бойлера: он не должен быть горячим или влажным. При появлении запаха гари или срабатывании автоматов – отключите питание и проверьте электропроводку.
Вопрос-ответ:
Как правильно выбрать бойлер для подключения к душевой кабине в частном доме?
При выборе бойлера стоит ориентироваться на его мощность и объём бака. Для душевой кабины обычно достаточно бойлера с объёмом от 30 до 80 литров. Если в доме живёт несколько человек, лучше взять модель с большим резервуаром или проточный нагреватель, чтобы вода не заканчивалась во время приёма душа. Также учитывайте тип подключения — электрический или газовый, а также возможность установки в ограниченном пространстве, если место под бойлер ограничено.
Какие нюансы следует учесть при монтаже бойлера рядом с душевой кабиной?
При установке бойлера важно правильно подобрать место, чтобы обеспечить удобный доступ для обслуживания и ремонта. Он должен быть закреплён на прочной стене, выдерживающей вес прибора с наполненной водой. Рядом нельзя размещать электроприборы и розетки, чтобы избежать опасности поражения током при протечках. Нужно предусмотреть защиту от влаги и конденсата, а также обеспечить правильное подключение к водопроводу и электросети с заземлением.
Как подключить бойлер к душевой кабине с минимальными затратами и безопасно?
Для экономии лучше использовать готовые комплекты для подключения или стандартные фитинги, подходящие по диаметру труб. Следует внимательно соблюдать правила электробезопасности — использовать отдельный автомат и УЗО. Для монтажа лучше привлекать специалистов, особенно если нет опыта работы с водопроводом и электрикой. Самое важное — избегать самодеятельности при подключении электричества и обеспечивать герметичность всех соединений.
Можно ли установить бойлер внутри душевой кабины или лучше разместить его рядом?
Устанавливать бойлер непосредственно внутри душевой кабины не рекомендуется из-за повышенной влажности и риска попадания воды на электроприбор. Лучше закрепить его на стене рядом с кабиной, в специально оборудованном месте, где будет сухо и безопасно. Это также облегчит доступ для обслуживания и снизит риск коррозии и коротких замыканий.
Как поддерживать бойлер в рабочем состоянии после подключения к душевой кабине?
Регулярное техническое обслуживание продлит срок службы бойлера. Нужно периодически сливать воду, чтобы удалить накипь и осадки, проверять состояние анода, если он есть, и следить за герметичностью соединений. Также важно контролировать работу термостата и электроподключения. Если заметили снижение нагрева или посторонние шумы, лучше сразу вызвать мастера для диагностики и ремонта.
