Термостатические радиаторные клапаны поддерживают температуру каждой комнаты с точностью до ±0,5 °C. При снижении заданного значения на 1 °C расход газа или электроэнергии сокращается в среднем на 6 %, что за отопительный сезон в 180 дней экономит до 90 кВт·ч на каждые 10 м² отапливаемой площади.
Балансировочные вентили устраняют дисбаланс между ближними и дальними стояками. При корректной настройке разница температур подачи и обратки выравнивается до 10–12 °C, что снижает вероятность кавитации в циркуляционном насосе и позволяет использовать его на 20 % меньшей мощности.
Комнатные программируемые термостаты адаптируют график работы котла к реальному ритму жизни жильцов. Оптимальная установка – на внутренней стене на высоте 1,5 м; уклонение даже на 30 см и близость к дверному проёму увеличивают погрешность на 0,3 °C, сводя на нет функции автоадаптации.
Погодозависимая автоматика измеряет наружную температуру и регулирует температуру подачи в диапазоне 30–80 °C. При корректно заданном коэффициенте компенсации (1,5 К на 10 °C наружного изменения) КПД конденсационного котла возрастает до 108 % по низшей теплоте сгорания.
Модулируемое управление горелкой уменьшает циклические пуски. При переходе с двухступенчатого режима на плавную модуляцию (10–100 %) число включений насоса сокращается вчетверо, увеличивая его ресурс до 50 000 ч и снижая шум до 25 дБ(А).

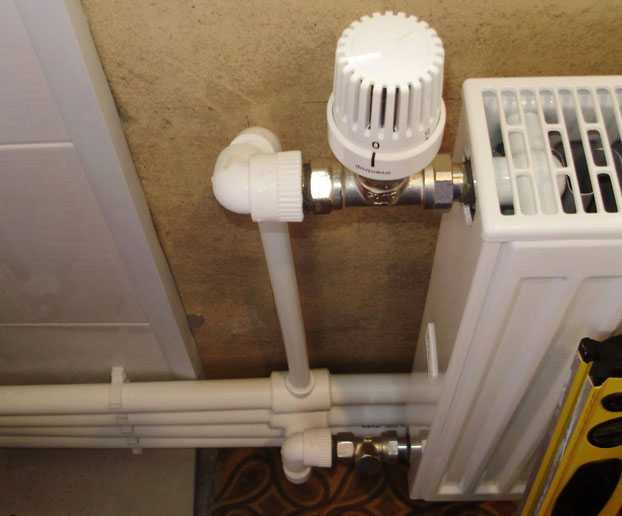

Настройка температуры с помощью термостатических клапанов
Термостатический клапан регулирует поток теплоносителя, ориентируясь на температуру воздуха возле чувствительного элемента. Диапазон большинства бытовых головок – 6 °C – 28 °C; шаг шкалы обычно соответствует ≈ 1 °C. На шкале «3» поддерживается примерно 20 °C, «2» – 16 °C, «4» – 24 °C. Точность современных жидкостных сенсоров достигает ±0,5 °C при стабильном давлении 0,1–0,2 бар.
Ключевые требования к монтажу и настройке
- Ставьте клапан горизонтально – вертикальное положение нагревает датчик от трубы и искажает измерения до +2 °C.
- Минимальное расстояние до подоконника или мебели – 100 мм; плотные шторы снижают точность почти на 25 %.
- Поддерживайте перепад давления через клапан 0,05–0,1 бар, иначе возможен «свист» и перерегулирование.
- В многоэтажных системах добавьте автоматический балансировочный клапан на стояк – экономия топлива до 12 % за отопительный сезон.
Пошаговая методика настройки
- Закройте все термоголовки, откройте полностью один радиатор в комнате-эталоне.
- Нагрейте систему, установив на котле рабочую подающую температуру (обычно 65 °C для стальных радиаторов).
- Дайте температуре в комнате стабилизироваться 30 мин, затем поворачивайте головку по часовой стрелке, пока клапан не закроется (слышен щелчок).
- Медленно открывайте, пока не услышите слабый шум проходящего теплоносителя, и добавьте ещё ¼ оборота – это и есть оптимальная позиция.
- Повторите процедуру для остальных помещений, двигаясь от ближних к котлу к дальним – уменьшите риск гидравлического «перехвата».
Дополнительные рекомендации
- Электронные программируемые головки позволяют задавать до 6 суточных временных зон; снижение ночной температуры на 3 °C даёт экономию газа ≈ 5 %.
- В детских и ванных используйте головки с защитой от произвольного поворота и с выносным датчиком, чтобы исключить перегрев стен.
- Раз в три года проверяйте ход штока: снимите головку и убедитесь, что шток ходит 2–3 мм свободно, иначе замените уплотнение.
- При наличии тёплых полов выставьте на радиаторных клапанах температуру на 1 °C ниже, чтобы избежать конфликтов автоматик.
Соблюдение этих правил обеспечивает равномерный прогрев комнат, снижает расходы на отопление и продлевает ресурс оборудования.
Регулировка отопления через погодозависимую автоматику
Погодозависимый регулятор привязывает температуру подающей воды к фактической наружной температуре по кривой «К-коэффициент». Для стандартных радиаторных систем в России чаще используют наклон 1,3–1,6 (например: −20 °C → 75 °C в подаче; +15 °C → 45 °C). Для тёплых полов подойдёт наклон 0,4–0,6, чтобы не превышать 40 °C и не сушить стяжку.
Датчик наружного воздуха закрепляют на северной или северо-западной стене, минимум в 2 м над уровнем земли и в 0,5 м от окна, чтобы исключить локальное прогревание. Кабель ведут без разрывов, экран соединяют с заземлением со стороны контроллера – так снижается электромагнитный шум и ошибки измерения до ±0,1 °C.
Контроллер сравнивает рассчитанную температуру подачи с фактической и плавно регулирует трёхходовой клапан или частоту инверторного насоса. Рекомендуемая величина гистерезиса – 0,5 °C: меньше приводит к частым переключениям, больше – к инерционным колебаниям и перегреву помещений.
Раз в сезон корректируйте наклон кривой: если при −5 °C в доме прохладно, сместите уставку на +3 K по всей кривой; если жарко – уменьшите. При машинном обучении регулятор сам подбирает наклон, но начальные значения всё равно задаёт инженер.
Для конденсационных котлов важно ограничить максимальную подачу 55–60 °C, иначе исчезает эффект конденсации. Чтобы не лишиться мощности в мороз, задают «двойной» наклон: до −10 °C кривая конденсационная, ниже – классическая с плавным переходом.
Практический результат: снижение потребления газа или электроэнергии на 15–30 % по данным испытаний НИИСФ (Москва, 2023) при неизменной комфортной температуре 21 ± 1 °C внутри помещений.
Для соответствия СП 60.13330.2020 регулятору присваивается класс «А» при наличии самонастройки и интеграции с модулем удалённого мониторинга; это даёт возможность претендовать на повышающий коэффициент при расчёте класса энергоэффективности здания.
Резервное питание (аккумулятор 12 В / 7 А·ч) обеспечит работу схемы управления и насоса циркуляции до 4 часов при отключении сети, исключая скачки температуры и гидроудары после повторного пуска.
Перед пуском выполните тест «минус 15 минут»: отключите питание регулятора на 15 минут и проверьте, сохраняет ли он кривые и время; в качественных контроллерах память энергонезависимая, что исключает ручной ввод параметров после каждой аварии.
Использование комнатных термостатов для управления теплом
Комнатный термостат измеряет температуру воздуха и подаёт сигнал котлу или электроприводу клапанов, отключая отопление при достижении заданного значения. Снижение уставки на 1 °C уменьшает годовое энергопотребление примерно на 6 – 7 %, что даёт экономию 300–450 кВт·ч в доме площадью 120 м² с газовым котлом.
Устанавливайте прибор на внутренней стене на высоте 1,5 м от пола, вдали от радиаторов, солнечных лучей и сквозняков. Отклонение даже на 0,4 °C из-за неправильного размещения увеличивает расходы до 4 % в месяц.
Модели с недельным программированием позволяют задать до шести временных зон в сутки. Практика показывает, что переключение на «дневной» режим 21 °C только с 6:30 до 8:30 и с 17:00 до 22:00 сокращает потребление газа на 15 % относительно постоянной температуры.
Термостаты с алгоритмом TPI (Time Proportional & Integral) регулируют мощность котла импульсно, удерживая температуру в пределах ±0,3 °C; традиционные двухпозиционные устройства имеют гистерезис около ±1 °C, из-за чего комфорт ниже и возрастает цикличность работы горелки.
Беспроводные модели с открытым протоколом OpenTherm передают не только сигнал вкл./выкл., но и требуемую температуру подачи воды, что повышает сезонную эффективность конденсационного котла до 97 % по низшей теплоте.
Рекомендуем при первом монтаже сразу выбрать программируемую версию с поддержкой дистанционного доступа через Wi-Fi. По статистике производителей, удалённое снижение температуры во время неожиданных отъездов экономит в среднем 180 кВт·ч за отопительный сезон.
Балансировка радиаторов для равномерного распределения тепла
Перед началом убедитесь, что все термостатические головки открыты на максимум и циркуляционный насос работает на стандартной скорости. В помещении с самым удалённым от котла радиатором горячая подающая линия должна быть не ниже 70 °C, обратка – примерно 60 °C; такой ΔT ≈ 10 °C подтверждает корректную гидравлику трассы.
1. На каждом радиаторе измерьте температуру входа и выхода инфракрасным пирометром. Если разница менее 7 °C, закройте запорно-регулировочный (локшильд) вентиль на ¼ оборота. При ΔT более 12 °C приоткройте вентиль на ¼ оборота. Пауза 5 минут после каждого изменения – обязательна, чтобы стабилизировать поток.
2. Работайте по маршруту от ближайшего к котлу радиатора к самому дальнему. Первому обычно требуется закрытие до 10–20 % проходного сечения, последнему – остаётся почти полностью открыт. Сохраните точные углы поворота в журнале системы – это упростит сезонную корректировку.
3. Контроль расхода позволяет ускорить процедуру. Если на подающей гребёнке установлены ротаметры, ориентируйтесь на расход 0,012–0,015 л/с для секции 10 кВт. При нижнем подключении без коллекторов используйте сверхточные локшильды с длинной шкалой (40 шагов).
4. После первичной балансировки включите режим максимальной мощности котла на 15 минут. Повторное измерение ΔT позволяет отследить отклонения. Если разница между самым тёплым и самым холодным радиатором превышает 2 °C, сделайте дополнительное «тонкое» регулирование на ⅛ оборота.
5. Через неделю эксплуатационных циклов выполните контрольное сканирование температур ночью, когда внешние колебания минимальны. Стабильная ΔT в диапазоне 8–11 °C и единообразный прогрев комнат подтверждают правильную балансировку, а среднесуточное потребление газа обычно снижается на 5–8 %.
Совет: при модернизации старых чугунных радиаторов установите на обратке балансировочные клапаны с Kvs = 0,4–0,6 – мелкий шаг резьбы поможет точнее дозировать поток.
Настройка циркуляционного насоса для контроля потока теплоносителя
Перед запуском определите расчётный расход: Q = P / (с · ΔT), где P – тепловая нагрузка в кВт, с – теплоёмкость воды ≈ 1,16 кВт·ч/(м³·К), ΔT – проектный перепад температур. Для котла 20 кВт при ΔT = 15 К получаем Q ≈ 1,15 м³/ч.
Подберите насос по кривой «напор–расход». Гидравлическое сопротивление типовой двухэтажной системы радиаторного отопления 30–50 кПа (0,3–0,5 бар). Насос должен обеспечивать вычисленный расход при этом напоре с 10 % запасом для запорной арматуры и грязевиков.
Установите частоту вращения: на трёхскоростных моделях выбирайте минимальную ступень, дающую требуемый расход по манометрам или расходомеру. На насосах с режимом «AUTO-Adapt» зафиксируйте Δp const = 35–40 кПа, чтобы компенсировать работу термостатических головок без перерасхода электроэнергии.
Балансировочные краны на ответвлениях отрегулируйте до равномерного распределения тепла, ориентируясь на разницу температур подачи и обратки 10–12 К для радиаторов и 5–7 К для тёплого пола. Если ΔT ниже – уменьшите скорость; выше – увеличьте.
Проверьте минимальную скорость потока: не менее 0,2 м/с для предотвращения слипания пузырьков воздуха и локального закипания. При диаметре 25 мм это соответствует ~0,36 м³/ч. Ниже порога – воздухотворчики начнут захватывать воздух, возрастёт шум.
После двух часов работы повторно измерьте ΔT и потребление насоса. Современная «мокрая» модель 25-60 при правильно подобранном режиме не превышает 25–30 Вт, что экономит до 50 € в год по сравнению с постоянной высокой скоростью.
Раз в сезон снимайте насос, очищайте крыльчатку от накипи и проверяйте осевой зазор. Износ втулки более 0,1 мм увеличивает энергозатраты и снижает напор; деталь подлежит замене.
Программируемое управление отоплением по времени
Программируемое управление позволяет задавать точные интервалы работы отопительной системы, снижая энергозатраты без снижения комфорта. Современные термостаты обеспечивают настройку нескольких периодов работы в сутки с шагом от 15 минут до часа. Оптимальный режим – понижение температуры на 3–5 °C в ночные часы и в отсутствие жильцов, что сокращает потребление газа или электроэнергии до 15–25%.
Для установки графика необходимо учитывать тепловую инерцию здания: резкие переключения неэффективны. Рекомендуется запускать прогрев за 30–60 минут до появления людей в доме. Устройства с недельным программированием позволяют адаптировать режим под разный распорядок рабочих и выходных дней.
Интеграция с дистанционным управлением через мобильные приложения расширяет возможности контроля и корректировки работы в реальном времени. Системы с функцией «отсутствие» автоматически переходят в экономичный режим при длительном отсутствии жильцов.
Использование программируемых регуляторов в сочетании с датчиками температуры обеспечивает поддержание комфортного микроклимата с минимальными затратами. Рекомендуется выбирать модели с возможностью хранения нескольких сценариев и интуитивно понятным интерфейсом для быстрой настройки.
Регулировка теплого пола с помощью коллекторных узлов
Коллекторные узлы обеспечивают точное управление подачей теплоносителя в контуры теплого пола, что позволяет оптимизировать температуру и расход воды. Основной элемент регулировки – балансировочные клапаны, устанавливаемые на выходах каждого контура.
- Балансировка расхода: регулируя клапаны, задают одинаковый или требуемый расход воды для каждого контура, предотвращая перегрев или недогрев отдельных зон.
- Температурный контроль: термостатические или электрические приводные клапаны позволяют автоматически поддерживать заданную температуру пола путем изменения потока теплоносителя.
- Обратные клапаны: исключают обратный поток и обеспечивают стабильность давления в системе, повышая эффективность регулировки.
- Манометры и расходомеры: используются для мониторинга давления и расхода на каждом контуре, что упрощает точную настройку и диагностику.
Для настройки коллектора следует:
- Закрыть все клапаны, затем постепенно открыть их по одному, контролируя расход через встроенные расходомеры.
- Отрегулировать каждый клапан так, чтобы расход соответствовал расчетным значениям для площади и теплопотерь каждой зоны.
- Настроить термостатические приводы в соответствии с температурным графиком помещения.
- Проверить давление в системе, убедившись в отсутствии гидравлических шумов и стабильной работе насоса.
Правильная регулировка коллектора увеличивает ресурс оборудования, снижает энергозатраты и повышает комфорт за счет равномерного прогрева всех помещений.
Использование мобильных приложений и систем умного дома для контроля отопления
Мобильные приложения позволяют управлять отоплением дистанционно, обеспечивая точную настройку температуры в каждом помещении. Например, через приложение можно задавать расписание включения и выключения котла с шагом в 15 минут, что снижает энергозатраты до 20%. Современные приложения поддерживают интеграцию с термостатами, такими как Nest или Tado, которые автоматически адаптируют режим работы системы на основе погодных данных и активности жильцов.
Системы умного дома обеспечивают комплексный контроль отопления, объединяя датчики температуры, влажности и присутствия. Это позволяет оптимизировать работу котла и радиаторов, исключая обогрев пустых комнат. Настройка зонального отопления через умный контроллер дает возможность индивидуальной регулировки для каждой комнаты, что повышает комфорт и экономит энергию.
Рекомендации: Используйте приложения с функцией геолокации – система автоматически снижает температуру при уходе жильцов и возвращает комфортный уровень перед их возвращением. Регулярно обновляйте ПО устройств для поддержки новых алгоритмов энергосбережения и безопасности. При интеграции умного дома учитывайте совместимость оборудования и протоколов (Zigbee, Z-Wave, Wi-Fi) для стабильной работы и расширения функционала.
Вопрос-ответ:
Какие существуют основные способы регулировки температуры в системе отопления дома?
Регулировка температуры в отоплении может осуществляться несколькими методами. Один из самых распространённых — это установка терморегуляторов на радиаторы, которые автоматически поддерживают заданный уровень тепла в каждой комнате. Также применяется регулировка температуры теплоносителя с помощью смесительных узлов и насосных групп. Ещё возможна регулировка с помощью погодозависимых контроллеров, которые меняют температуру воды в зависимости от температуры на улице.
Как правильно настроить терморегуляторы на батареях для комфортного отопления?
Терморегуляторы нужно устанавливать на уровне, доступном для управления, чтобы можно было легко менять настройки. Обычно рекомендуют задавать температуру около 20–22 градусов в жилых помещениях. Важно не закрывать терморегулятор мебелью или шторами, чтобы датчик мог точно измерять температуру воздуха. При появлении холодных зон стоит проверить балансировку системы, чтобы тепло равномерно распределялось по всем комнатам.
Можно ли самостоятельно выполнить регулировку давления и циркуляции в системе отопления?
Частично да, если у вас есть базовые знания и подходящее оборудование. Регулировка циркуляционного насоса и проверка давления расширительного бака — это операции, с которыми справится домашний мастер. Однако сложные настройки смесительных узлов и балансировка системы требуют специальных инструментов и опыта. Неправильные действия могут привести к ухудшению работы отопления и даже повреждениям оборудования.
Как влияет сезонная настройка системы отопления на расход топлива и комфорт?
При изменении погоды, особенно с приходом весны или осени, уменьшение температуры теплоносителя позволяет экономить топливо, так как котёл работает менее интенсивно. Одновременно правильная настройка снижает вероятность перегрева помещений и обеспечивает комфортные условия в доме. Системы с автоматическими контроллерами способны подстраиваться под погодные условия, что делает регулировку более точной и удобной.
Что такое гидравлическая балансировка и зачем она нужна в системе отопления?
Гидравлическая балансировка — это процесс настройки системы так, чтобы вода равномерно распределялась по всем контурам отопления. Без неё одни радиаторы могут перегреваться, а другие оставаться холодными. Балансировка позволяет добиться одинакового тепла в разных комнатах, повысить комфорт и снизить затраты на отопление за счёт более рационального использования энергии.
Какие основные способы регулировки температуры в системе отопления частного дома существуют?
В системах отопления применяются несколько методов для контроля температуры. Один из распространённых вариантов — регулировка через термостатические клапаны, установленные на радиаторах, которые позволяют изменять подачу горячей воды к каждому прибору отдельно. Также используется автоматическая настройка с помощью погодозависимых регуляторов, которые корректируют температуру теплоносителя в зависимости от уличной температуры. Кроме того, возможна ручная регулировка посредством изменения скорости циркуляционного насоса или открытия-закрытия запорной арматуры. Каждый способ имеет свои преимущества и применяется в зависимости от конструкции отопления и потребностей жильцов.
