Как подключить светильник в ванной

Как подключить светильник в ванной

Для безопасного и надежного монтажа светильника в ванной необходимо учитывать особенности влажной среды и требования к электробезопасности. В первую очередь важно выбрать светильник с классом защиты не ниже IP44, что обеспечивает защиту от брызг воды и повышенной влажности.

Перед началом работы обязательно отключите питание в щитке и проверьте отсутствие напряжения тестером или индикаторной отверткой. Используйте кабель с медной жилой с сечением не менее 1,5 мм², соответствующий стандартам ГОСТ, и подключайте через отдельный автоматический выключатель или УЗО.

Монтаж проводки в ванной должен выполняться с применением герметичных соединений и с соблюдением минимального расстояния от источников воды. Внимательно фиксируйте все соединения, применяя клеммные колодки или изолирующие муфты, чтобы избежать короткого замыкания и коррозии контактов.

Выбор светильника с учетом влажности и безопасности

Выбор светильника с учетом влажности и безопасности

Для ванной комнаты важен класс защиты светильника – IP (Ingress Protection). Минимально допустимый уровень – IP44, он обеспечивает защиту от брызг воды и частиц размером более 1 мм. Для участков рядом с душевой или ванной лучше выбирать светильники с IP65 и выше, чтобы исключить попадание водяных струй и пыли внутрь корпуса.

Материал корпуса должен быть устойчивым к коррозии – предпочтительны изделия из нержавеющей стали, алюминия с анодированным покрытием или ударопрочного пластика. Стеклянные рассеиватели предпочтительнее пластиковых, так как не теряют прозрачность со временем и легче очищаются от налета.

Безопасность обеспечивается и уровнем изоляции – светильники с двойной изоляцией или классом II не требуют подключения к заземлению, что снижает риск поражения током. Использование светодиодных ламп с низковольтным питанием (12 В) дополнительно снижает опасность при случайном контакте с водой.

Для монтажа выбирайте модели с герметичными соединениями и прокладками, предотвращающими попадание влаги внутрь. Электропроводка должна быть защищена влагозащищёнными коробками и соединителями, соответствующими условиям ванной комнаты.

Подготовка инструментов и материалов для монтажа

Подготовка инструментов и материалов для монтажа

Для правильного подключения светильника в ванной необходим точный набор инструментов и качественные материалы, соответствующие стандартам электробезопасности.

  1. Инструменты:
    • Отвертки с изолированными ручками (крестовая и плоская) для работы с клеммами и крепежом.
    • Пассатижи или плоскогубцы для зачистки и удержания проводов.
    • Стриппер или нож для аккуратного снятия изоляции с проводов (рекомендуемая длина снятия – 10-12 мм).
    • Индикатор напряжения для проверки обесточенности цепи перед началом монтажа.
    • Электротестер или мультиметр для проверки целостности цепи и правильности подключения.
    • Изолента ПВХ, предназначенная для электроработ, или термоусадочные трубки для надежной изоляции соединений.
    • Дрель с сверлом по керамике или плитке (если требуется установка крепежа в кафельной стене).
  2. Материалы:
    • Светильник с классом защиты не ниже IP44, обеспечивающий безопасность во влажной среде ванной комнаты.
    • Монтажные коробки с защитой от влаги или герметичные коробки соединений.
    • Клеммники или винтовые соединители с защитой от коррозии для надежного соединения проводов.
    • Провода с двойной изоляцией, подходящие для влажных помещений (маркировка ВВГнг-LS или аналогичная).
    • Дюбели и саморезы из нержавеющей стали или с антикоррозийным покрытием для крепления светильника и монтажных элементов.

Подготовка должна включать проверку исправности инструментов и соответствие материалов по ГОСТ или ТУ. Все элементы должны быть готовы до начала работ, чтобы избежать перерывов и ошибок.

Отключение электропитания и проверка отсутствия напряжения

Отключение электропитания и проверка отсутствия напряжения

Перед началом работы обязательно отключите автоматический выключатель, питающий ванную комнату. Используйте маркировку на щитке или тестер напряжения для точного определения нужного выключателя.

После отключения проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра. Контроль проводов ведите отдельно: фазный, нулевой и защитный. Фаза должна показывать отсутствие напряжения, ноль и заземление – быть без потенциала.

Для надежности замерьте напряжение между фазой и нулем, а также между фазой и землей. Если прибор фиксирует значение выше 1 В, повторите отключение и перепроверьте автоматический выключатель.

При работе в ванной обязательно используйте диэлектрические перчатки и изолированные инструменты. Никогда не доверяйте отключению только визуальному положению выключателя – всегда проверяйте мультиметром или индикатором.

Определение места установки и прокладка кабеля

Определение места установки и прокладка кабеля

Выбор места установки светильника в ванной следует выполнять с учетом стандартов электробезопасности и удобства эксплуатации. Оптимальная высота крепления потолочного светильника – 2,2–2,4 метра от пола. Для настенных светильников над зеркалом – 1,8–2 метра, с минимальным расстоянием 60 см от раковины.

Расположение розеток и выключателей должно обеспечивать простой доступ и исключать попадание воды. Все электропроводки рекомендуется прокладывать внутри штроб в стенах или под потолком, с использованием кабеля с двойной изоляцией и степенью защиты не ниже IP44.

Для прокладки кабеля используйте марки ВВГнг-LS с сечением 2,5 мм² для освещения. Кабель должен проходить в ПВХ-трубах или гофротрубах, защищающих от механических повреждений и влаги.

Точки соединения и крепления проводов выполняйте внутри распределительных коробок с защитой от влаги и пыли. Все соединения должны быть тщательно заизолированы, предпочтительно с применением клеммных колодок.

Обязательно учитывайте минимальное расстояние от источников воды – не менее 60 см. Запрещается прокладывать кабель в местах прямого контакта с водой или в зоне разбрызгивания.

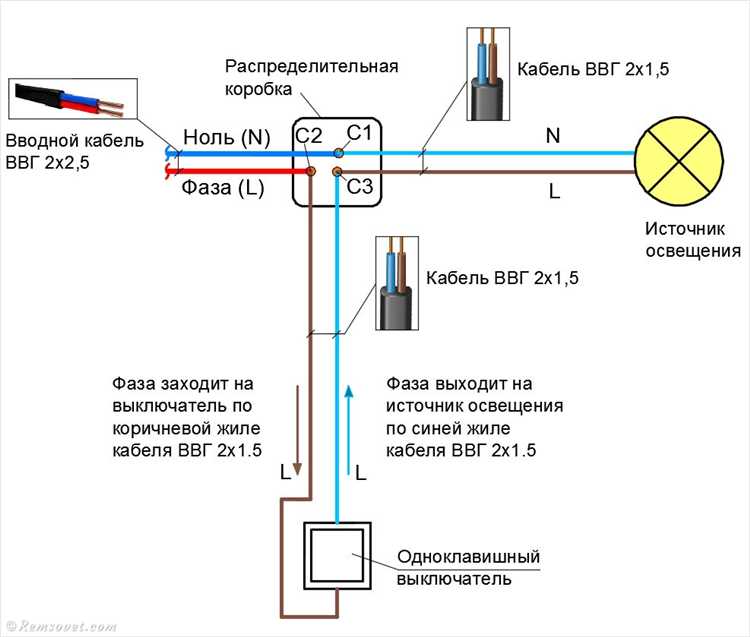

Подключение проводов к светильнику согласно маркировке

Подключение проводов к светильнику согласно маркировке

На корпусе светильника обычно присутствует маркировка для проводов: L (фаза), N (ноль), PE (земля). Если проводов три, соблюдайте именно этот порядок. Фазный провод (L) часто коричневого или красного цвета, нулевой (N) – синего, защитный заземляющий (PE) – жёлто-зелёного. При отсутствии цветовой маркировки ориентируйтесь на маркировку на светильнике и кабеле.

Перед подключением убедитесь, что питание отключено. Освободите концы проводов от изоляции примерно на 8–10 мм, избегая повреждения жил. Подключайте каждый провод строго к соответствующей клемме: L к L, N к N, PE к PE. Контакт должен быть плотным, без оголённых жил за пределами клеммника.

Если светильник оснащён двойной изоляцией, заземление может отсутствовать – в этом случае PE не подключается. При наличии клеммника с винтовыми зажимами не затягивайте слишком сильно, чтобы не повредить провод.

После подключения провода аккуратно разместите внутри корпуса, не допуская контакта с острыми краями или подвижными частями. Перед окончательной сборкой проверьте надёжность крепления и отсутствие короткого замыкания с помощью мультиметра.

Монтаж светильника и крепление к поверхности

Монтаж светильника и крепление к поверхности

Перед монтажом убедитесь, что поверхность ровная, чистая и сухая. Для установки светильника на потолок или стену определите тип крепления – чаще всего это пластиковые дюбели и саморезы или монтажная планка, входящая в комплект.

Если светильник оснащён монтажной планкой, сначала закрепите её к поверхности с помощью дюбелей, предварительно просверлив отверстия диаметром 6–8 мм под выбранные дюбели. Расстояние между отверстиями должно соответствовать крепёжным элементам планки.

Для тяжелых светильников рекомендуется использовать дюбели из нейлона с увеличенным диаметром (8–10 мм) и длинные саморезы не менее 50 мм, чтобы обеспечить надёжную фиксацию.

При креплении светильника без монтажной планки закрепите основание напрямую на поверхность, используя дрель с перфоратором для бетона или ударной отверткой для гипсокартона. Важно не перетягивать саморезы, чтобы не повредить корпус.

После фиксации основания подключите проводку согласно схеме производителя, проверив отсутствие напряжения на линии. Кабели прячьте в гофру или монтажный короб для безопасности и аккуратного внешнего вида.

Закрепите корпус светильника на основании, защёлкнув защёлки или прикрутив декоративные крышки, если предусмотрено. Убедитесь, что конструкция не шатается и не создаёт напряжения на проводах.

При монтаже в ванной используйте светильники с защитой не ниже IP44, чтобы избежать попадания влаги внутрь корпуса. Уделите внимание качеству уплотнителей и правильной установке стекла или рассеивателя.

Проверка работы и меры безопасности после подключения

Проверка работы и меры безопасности после подключения

После подключения светильника необходимо тщательно проверить его функционирование и соблюдение техники безопасности.

  1. Включите автоматический выключатель на щитке и убедитесь, что нет срабатывания УЗО или автоматов.
  2. Проверьте работу светильника, включая несколько циклов включения/выключения. Свет не должен мерцать или гаснуть.
  3. Осмотрите корпус и место соединения проводов на предмет нагрева или искрения в течение первых 10 минут работы.
  4. Проверьте надежность крепления светильника и отсутствие люфтов, особенно если монтаж выполнялся в подвесном потолке или гипсокартоне.
  5. Убедитесь, что все контакты зажаты прочно, без оголенных проводов вне клеммников.
  6. Проверьте наличие и целостность защитных колпачков или изоляции на местах соединений.
  7. Проверьте работу вентиляции или вытяжки в ванной, если светильник расположен в зоне повышенной влажности.

Меры безопасности:

  • Перед любыми манипуляциями отключайте питание на автомате.
  • Используйте только влагозащищённые светильники с классом защиты не ниже IP44 для ванной.
  • Обеспечьте правильное заземление корпуса светильника согласно требованиям ПУЭ.
  • Не используйте лампы мощностью выше рекомендованной в инструкции к светильнику.
  • Регулярно проверяйте состояние кабелей и креплений не реже одного раза в год.
  • Запрещается закрывать светильник тканями или материалами, которые могут ухудшить охлаждение.

Вопрос-ответ:

Какие инструменты понадобятся для подключения светильника в ванной?

Для подключения светильника обычно требуются отвёртка (крестовая и плоская), индикатор напряжения, кусачки или нож для зачистки проводов, а также изолента или клеммники для надежного соединения проводов. Иногда может понадобиться шуруповёрт и перфоратор, если требуется крепление на стену или потолок.

Как правильно подготовить проводку перед монтажом светильника в ванной комнате?

Сначала нужно отключить питание в распределительном щитке, чтобы избежать поражения электрическим током. Затем проверить напряжение с помощью индикатора. После этого проверить целостность и изоляцию проводов, при необходимости зачистить концы проводов и убедиться, что они подходят для подключения к выбранному светильнику. Важно использовать влагозащищённые кабели или провода с защитой, поскольку ванная комната – это помещение с повышенной влажностью.

Можно ли самостоятельно подключить светильник в ванной, если нет опыта в электрике?

Если вы не имеете достаточных знаний в области электрики, лучше обратиться к квалифицированному электрику. Ванная комната — помещение с особыми требованиями к безопасности, где ошибка в монтаже может привести к короткому замыканию или поражению током. Однако если вы хорошо знакомы с основами электромонтажа и строго соблюдаете меры предосторожности, подключение возможно своими силами.

Какие требования безопасности нужно соблюдать при установке светильника в ванной?

Светильник должен иметь степень защиты не ниже IP44, чтобы предотвратить попадание влаги внутрь корпуса. Все соединения проводов нужно выполнять в герметичных коробках или с применением специальных клемм, предназначенных для влажных помещений. Также важно обеспечить заземление светильника и использовать автоматические устройства защиты — например, дифференциальный автомат, который отключит питание при утечке тока.

Как правильно подключить трехжильный провод к светильнику с двумя клеммами?

Трехжильный провод обычно включает фазу, ноль и заземление. Если светильник имеет только два контакта — для фазы и нуля, то заземляющий провод необходимо подключить к металлической части светильника или к корпусу, если это предусмотрено конструкцией. Если заземление отсутствует на светильнике, лучше использовать заземляющую клемму в распределительной коробке и изолировать конец заземляющего провода, чтобы исключить риск замыкания.

Какие инструменты и материалы понадобятся для подключения светильника в ванной?

Для подключения светильника в ванной комнате потребуются: отвертка (обычно крестовая и плоская), индикатор напряжения, кусачки или бокорезы, изолента или клеммники для соединения проводов, а также сам светильник и, при необходимости, провод подходящего сечения. Не забудьте отключить электричество в щитке перед началом работы для безопасности.
