Современные дверные звонки подключаются к электрической сети квартиры, чаще всего через распределительную коробку или напрямую от щитка. Перед началом любых работ важно определить тип звонка: проводной или беспроводной. Это определит способ его отключения.
Проводной звонок обычно питается от напряжения 220 В через трансформатор или напрямую. В первую очередь необходимо обесточить квартиру – выключить автомат, отвечающий за освещение и розетки в коридоре. Затем нужно снять корпус звонка, находящегося на стене, и аккуратно отсоединить провода. Если звонок встроен в распределительную коробку, отсоединение следует проводить там, предварительно найдя нужную пару проводов по индикаторной отвертке или мультиметру.
Беспроводной звонок работает от батареек и не требует вмешательства в электросеть. Для его отключения достаточно вынуть элементы питания из приёмного блока, находящегося в квартире. Если звонок подключён к розетке – достаточно просто его вынуть.
Если устройство встроено в систему умного дома, отключение производится через приложение или интерфейс управляющего контроллера. При наличии сомнений в конфигурации системы лучше обратиться к инструкции конкретной модели.

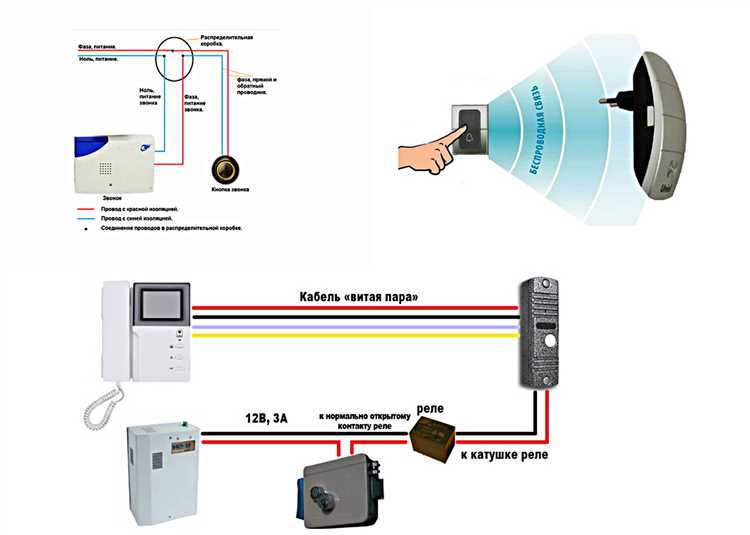

Определение типа дверного звонка: проводной или беспроводной
Перед отключением дверного звонка необходимо точно определить его тип – проводной или беспроводной. Это влияет на подход к отключению и безопасность работ.

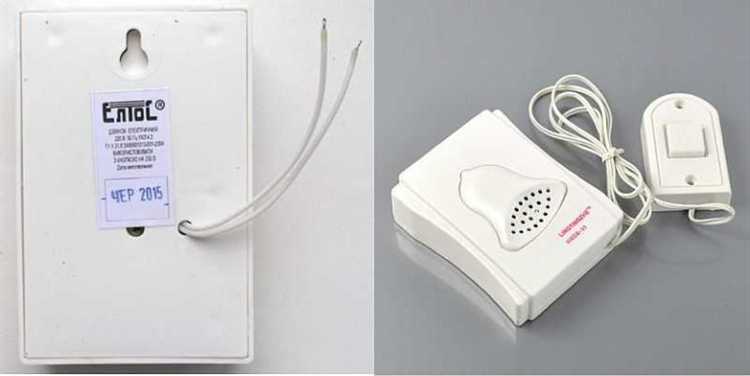

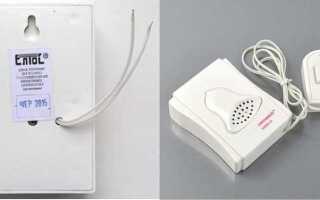

- Проводной звонок подключён к электрической сети и соединён с кнопкой проводами. Признаки:
- Наличие проводов, идущих от кнопки звонка к блоку звукового сигнала или распределительной коробке.
- Корпус звонка часто установлен вблизи входной двери, внутри квартиры, иногда – в электрощитке.
- Кнопка звонка жёстко закреплена и не имеет элементов питания.
- Звук продолжается столько, сколько нажата кнопка.
- Беспроводной звонок работает на батарейках или аккумуляторах, передаёт сигнал по радиоканалу. Признаки:
- Кнопка и блок сигнала не соединены проводами, могут находиться на значительном расстоянии друг от друга.
- На корпусе приёмника обычно есть отсек для батареек или гнездо для адаптера.
- Кнопка звонка часто закреплена на двухсторонний скотч или винты, внутри – батарейка.
- Иногда оснащён индикатором или светодиодом при нажатии.
Для точного определения откройте корпус кнопки звонка или приёмника и осмотрите наличие батарей, проводов или маркировки. Часто производитель указывает тип звонка на задней панели устройства или в инструкции.

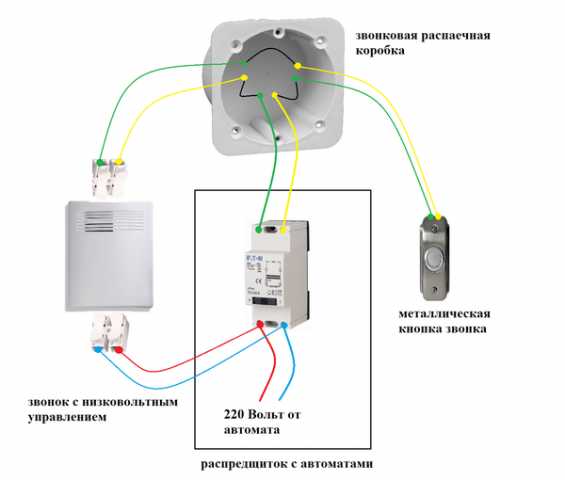

Поиск блока питания и трансформатора звонка в распределительной коробке
Отключение дверного звонка требует доступа к его источнику питания. В большинстве квартир блок питания звонка расположен в одной из распределительных коробок, обычно в прихожей или рядом с электрощитом. Для начала отключите электричество на щите, чтобы избежать поражения током.
Снимите крышку распределительной коробки с помощью отвертки. Внутри вы найдете несколько соединений – провода питания, идущие от щита, и провода, уходящие к различным точкам квартиры. Ищите небольшой трансформатор (часто прямоугольный или цилиндрический, с маркировкой 8-12V AC) и блок питания, к которому подключены два провода: один от сети 220V, другой – к кнопке и динамику звонка.
Если трансформатор установлен на DIN-рейке в щите, он будет обозначен как «Zvonok» или иметь характерные надписи «Bell», «8V» или «12V». Для проверки принадлежности устройства к звонку отсоедините от него низковольтные провода и проверьте, прекратит ли работать звонок.
Определив нужный элемент, убедитесь, что он не используется для других устройств. Если он обслуживает только звонок, можно временно отключить его, выкрутив клеммы с проводами или сняв сам трансформатор. Закройте коробку и включите питание. Звонок отключится до тех пор, пока питание не будет восстановлено.
Отключение питания звонка через автомат на электрощите
- Откройте квартирный или этажный электрощит, где расположены автоматы. Обратите внимание на маркировку автоматов – некоторые могут быть подписаны, например: «звонок», «коридор», «слаботочка».
- Если маркировка отсутствует, последовательно отключайте автоматы, наблюдая за реакцией звонка. Один из них должен обесточить схему, после чего звонок перестанет реагировать на нажатие кнопки.
- После выявления нужного автомата не включайте его обратно. Для исключения случайного включения зафиксируйте рычажок в нижнем положении, например, изолентой, и сделайте соответствующую надпись рядом: «Звонок отключён».
- Убедитесь, что отключение не повлияло на работу других устройств – в некоторых случаях звонок подключён к цепи освещения коридора или прихожей. Если есть связанная нагрузка, рассмотрите возможность локального отключения провода на клеммной колодке звонка.
Работы проводите при сухих руках, не касаясь открытых токоведущих частей. При отсутствии опыта работы с электрикой рекомендуется пригласить квалифицированного специалиста.
Снятие крышки и отсоединение проводов на проводном звонке
Перед началом работы отключите электропитание квартиры через автомат на щитке. Это исключает риск поражения током при контакте с проводкой звонка.
Определите место установки звонка – чаще всего он находится над дверью или в коридоре на уровне потолка. Для снятия крышки понадобится отвертка с плоским или крестовым шлицем – в зависимости от типа крепления. Открутите винты по краям корпуса и аккуратно снимите крышку, не повредив пластиковые защелки, если они имеются.
После снятия крышки откроется доступ к контактной группе. Обычно к звонку подключены два провода – фаза и ноль. Если звонок подключен через трансформатор, количество проводов может быть больше. Зафиксируйте расположение проводов – сделайте фото на телефон перед отсоединением. Это поможет восстановить соединение при необходимости.
Открутите клеммные винты или ослабьте зажимы, удерживающие провода. Извлеките каждый провод поочередно, избегая их соприкосновения. Изолируйте оголённые концы с помощью клемм WAGO или изоленты, чтобы предотвратить короткое замыкание.
Если проводка старая и изоляция повреждена, рекомендуется укоротить провод до целого участка и заново изолировать. После отсоединения проводов звонок считается обесточенным и отключенным.
Извлечение батареек и отключение передатчика на беспроводной системе
Перед началом отключения убедитесь, что звонок действительно работает по беспроводной технологии – наличие кнопки на входной двери без проводов и основного блока, подключаемого к розетке или на батарейках, подтверждает это.
Сначала найдите кнопку-передатчик у входной двери. Обычно она закреплена на двухсторонний скотч или шурупы. Осторожно снимите её, используя пластиковую карту или тонкую отвёртку, чтобы не повредить корпус и отделку стены.
Откройте корпус кнопки – чаще всего крышка фиксируется защёлками. Внутри находятся элементы питания, чаще всего это батарейка типа CR2032 или A23. Извлеките её и проверьте, отключился ли звонок. Если сигнал продолжает поступать, в конструкции может быть дополнительный источник питания или второй передатчик.
Далее отключите приёмный блок. Если он питается от батареек, снимите крышку на задней панели и удалите все элементы питания. В случае подключения к розетке – просто вытащите вилку из розетки. Некоторые модели имеют выключатель питания – переведите его в положение «выключено».
Для полной уверенности проверьте, не оборудован ли звонок резервным питанием – в этом случае могут использоваться аккумуляторы. Их также следует извлечь, предварительно отключив устройство от сети.
Если устройство продолжает функционировать, скорее всего, в системе предусмотрено удалённое управление или скрытый источник питания. В этом случае потребуется обратиться к инструкции производителя или отключить устройство на уровне электрощита, если оно подключено к общей системе питания квартиры.
Проверка отсутствия напряжения мультиметром перед работой
Для безопасного отключения дверного звонка необходимо убедиться в отсутствии напряжения на проводах. Используйте цифровой мультиметр с функцией измерения переменного напряжения (AC).
Первым шагом установите переключатель мультиметра в диапазон измерения переменного напряжения с минимальным пределом не ниже 250 В. Далее подключите щупы мультиметра к контактам, идущим к звонку – обычно это два провода в распределительной коробке или на кнопке.
Если показания мультиметра равны нулю или близки к нулю (менее 1 В), напряжение отсутствует. При значениях выше 10 В работу выполнять нельзя, требуется отключить питание на электрощите.
При отсутствии уверенности в исправности мультиметра протестируйте его на исправной розетке, чтобы проверить, что прибор правильно реагирует на наличие напряжения.
Проверяйте каждый провод отдельно – один из них может оставаться под напряжением даже при выключенном выключателе. Только после полной проверки можно приступать к демонтажу или отключению звонка.
Изоляция отключённых проводов и установка заглушки
После отключения проводов дверного звонка необходимо надежно изолировать каждый из них отдельно. Для этого используйте качественную электроизоляционную ленту ПВХ, предназначенную для напряжения до 500 В. Обмотайте проводку в 2–3 слоя, плотно фиксируя концы, чтобы предотвратить контакт с другими проводами или металлическими элементами.
Важно: Перед изоляцией убедитесь, что провода полностью обесточены, чтобы исключить риск поражения током.
Если в квартире предусмотрена монтажная коробка для звонка, установите заглушку на место корпуса устройства. Заглушка должна быть из негорючего материала и обеспечивать герметичное закрытие, чтобы защитить провода от пыли и влаги.
В случае отсутствия монтажной коробки можно использовать клеммник с крышкой или герметичный пластиковый распределительный короб. Он обеспечивает безопасное соединение и защиту проводов, позволяя легко вернуть звонок в работу при необходимости.
После завершения работ проверьте надежность изоляции и отсутствие оголённых участков. При соблюдении этих рекомендаций вероятность короткого замыкания и других неисправностей минимальна.
Проверка корректности отключения и безопасности после завершения работ
После отключения дверного звонка необходимо убедиться, что цепь полностью разомкнута и на контактах отсутствует напряжение. Для этого используйте мультиметр в режиме измерения напряжения переменного тока 220 В. Прибор должен показывать ноль или близкое к нулю значение на контактах звонка.
Важно: отключение должно производиться не только на звонке, но и на уровне распределительной коробки или автоматического выключателя. Проверьте, что отключен именно тот автомат, который отвечает за звонок, чтобы избежать случайного замыкания.
Осмотрите все оголённые провода и места соединений на наличие повреждений и коротких замыканий. Изоляция должна быть целой, без трещин и оголённых участков. При необходимости дополнительно обработайте соединения электроизоляционной лентой или термоусадочной трубкой.
Для исключения риска поражения электрическим током проверьте состояние заземления в квартире и убедитесь, что отсутствуют посторонние металлические части, которые могут случайно оказаться под напряжением после отключения звонка.
Если звонок отключался через снятие клемм или разъёмов, зафиксируйте эти элементы в безопасном положении, чтобы исключить случайное возвращение контакта и самопроизвольное включение.
После всех проверок включите автомат и еще раз замерьте напряжение на линии звонка – его там быть не должно. В случае обнаружения напряжения повторно проверьте все этапы отключения и целостность изоляции.
Завершая работы, убедитесь, что инструменты и монтажные элементы убраны, а доступ к распределительной коробке ограничен. Это минимизирует риск случайных ошибок и повреждений.
Вопрос-ответ:
Как самостоятельно отключить дверной звонок, если он постоянно срабатывает без причины?
Для отключения дверного звонка можно сначала найти блок питания или батарейный отсек и временно его отключить. Если звонок подключён к электросети, нужно найти выключатель или снять крышку звонка, чтобы отключить провода. Важно перед этим убедиться, что питание в квартире выключено, чтобы избежать удара током.
Какие инструменты нужны для того, чтобы самостоятельно отключить звонок в квартире?
В большинстве случаев достаточно иметь крестовую и плоскую отвёртки, чтобы снять крышку звонка и получить доступ к проводам. Если звонок питается от батареек, их нужно просто вынуть. Для дополнительной безопасности пригодится индикатор напряжения, чтобы проверить отсутствие тока перед работой.
Можно ли отключить звонок, не повреждая его, чтобы потом снова подключить?
Да, можно. Для этого достаточно аккуратно отсоединить провода или временно вынуть батарейки, не повредив контакты и корпус. При правильном хранении деталей звонок можно будет вернуть в рабочее состояние, повторно подключив провода или вставив батарейки.
Если звонок подключён к общей электросети дома, как безопасно его отключить?
В таком случае лучше всего сначала отключить электричество в квартире через щиток. После этого можно снять крышку звонка и отсоединить провода. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать повреждений электропроводки или травм.
Как быстро отключить звонок, если он сломался и издаёт постоянный звук?
Самый быстрый способ — найти блок питания звонка и отключить его. Если питание идёт от батареек, просто выньте их. Если звонок подключён к сети, отключите электричество в квартире или отсоедините провода звонка, сняв крышку. Если доступ к звонку затруднён, можно временно выключить питание в щитке.
