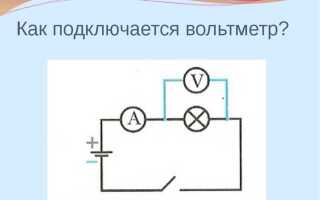

Для точного измерения напряжения необходимо правильно подключить вольтметр параллельно к исследуемому участку цепи. Подключение последовательно приведёт к искажению показаний и нарушению работы прибора. Вольтметр должен иметь высокое внутреннее сопротивление – не менее нескольких мегом, чтобы минимизировать влияние на измеряемую цепь.
Перед подключением следует убедиться, что измеряемое напряжение не превышает максимальный предел прибора. Превышение лимита может повредить вольтметр или привести к опасным ситуациям. Для защиты рекомендуется использовать предохранители и проверять исправность изоляции измерительных проводов.
Важно соблюдать полярность подключения: красный щуп подключается к положительной точке, а чёрный – к отрицательной или земле. Ошибочная полярность приведёт к отрицательным показаниям или к отказу цифровых моделей. При работе с переменным током рекомендуется использовать вольтметры с соответствующей настройкой диапазона и типа сигнала.
Выбор подходящего вольтметра по типу цепи и напряжению
При выборе вольтметра в первую очередь учитывается тип электрической цепи – постоянного (DC) или переменного тока (AC). Для постоянного тока подходят цифровые и аналоговые вольтметры с прямой шкалой, рассчитанные на измерение напряжений от единиц милливольт до нескольких сотен вольт. Для переменного тока необходимы приборы с функцией синусоидального фильтра и высокой точностью на частотах 50–60 Гц.
Диапазон измеряемого напряжения должен превышать максимальное рабочее напряжение цепи не менее чем на 20–30%, чтобы избежать повреждения прибора и ошибок в показаниях. Например, для бытовой сети 220 В выбирают вольтметры с пределом не ниже 300 В. В промышленных установках с напряжением 380 В и выше применяются специализированные приборы с классом изоляции и безопасностью, соответствующей уровню напряжения.
Для измерений в низковольтных цепях (до 50 В) подойдут портативные мультиметры с классом точности не хуже 0.5%, обеспечивающие стабильность показаний. В высоковольтных системах используются стационарные приборы с защитой от перенапряжений и гальванической развязкой. Особое внимание уделяется входному сопротивлению – оно должно быть максимально высоким (обычно не менее 1 МОм), чтобы минимизировать влияние прибора на цепь и не искажать измерения.
Выбор прибора с нужным классом точности зависит от целей измерения: для контрольных замеров подойдет класс 1.0–1.5, для лабораторных исследований и калибровки – не выше 0.1. Для цепей с нестабильным или пульсирующим напряжением предпочтительны цифровые вольтметры с функцией усреднения и быстродействия не менее 3 отсчетов в секунду.
Таким образом, правильный выбор вольтметра строится на анализе типа тока, максимального рабочего напряжения, требуемой точности и условий эксплуатации, что обеспечивает надежность и безопасность измерений.

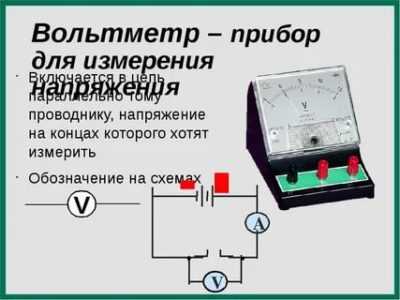

Определение точек подключения для измерения напряжения
Для корректного измерения напряжения в электрической цепи важно точно определить точки подключения вольтметра. Вольтметр подключается параллельно тому элементу или участку цепи, где требуется измерение.
Избегайте подключения вольтметра последовательно с элементом – это приведет к искажению измерения и возможному повреждению прибора. Перед подключением убедитесь, что цепь отключена или находится под безопасным напряжением, чтобы исключить короткое замыкание и повреждения.
- Определите участок цепи, где нужно измерить напряжение.
- Выберите точки с максимальной разницей потенциалов, соответствующие измеряемому элементу.
Точное соблюдение этих рекомендаций гарантирует достоверные и безопасные измерения напряжения.

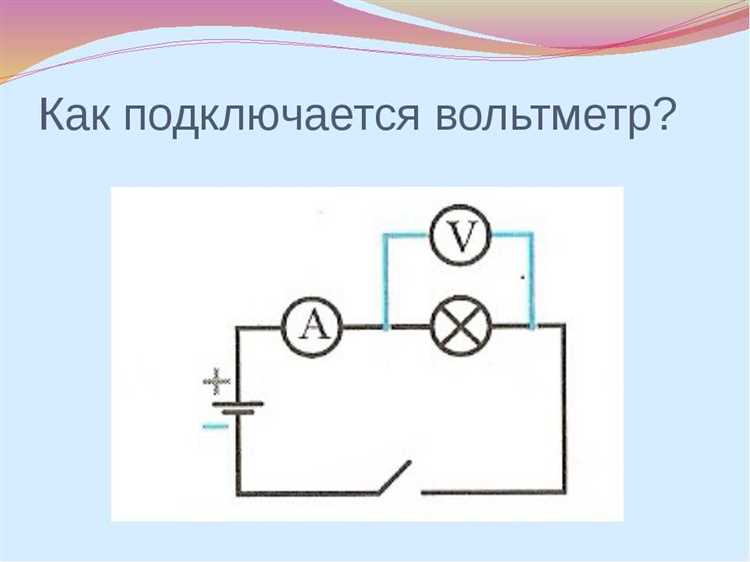

Подключение вольтметра параллельно нагрузке: пошаговая инструкция
1. Отключите питание цепи для предотвращения короткого замыкания и повреждения прибора.
3. Подсоедините положительный (красный) щуп вольтметра к точке входа напряжения на нагрузке.
4. Подсоедините отрицательный (черный) щуп к точке выхода или общему проводу нагрузки.
5. Проверьте правильность подключения, убедитесь, что щупы не замыкают цепь между собой.
6. Включите питание и убедитесь, что вольтметр показывает стабильное напряжение, соответствующее номиналу нагрузки.
8. Для измерения переменного напряжения полярность не критична, однако подключение всегда должно быть параллельным нагрузке.
Как избежать ошибок при измерении напряжения на источнике питания
Для точного измерения напряжения необходимо подключать вольтметр параллельно источнику питания, избегая последовательного включения, что приведёт к неверным показаниям и нагрузке на цепь.
Перед измерением проверьте исправность щупов и отсутствие повреждений изоляции. Контакты должны быть чистыми и надёжно закреплёнными, чтобы исключить контактное сопротивление.
Используйте вольтметр с внутренним сопротивлением не менее 10 Мом, чтобы минимизировать влияние прибора на измеряемую цепь.
При работе с источниками питания постоянного тока учитывайте полярность: красный щуп к плюсу, чёрный к минусу. Обратное подключение может привести к отрицательным показаниям или повреждению прибора.
Избегайте измерения под нагрузкой, если необходимо оценить напряжение холостого хода, поскольку нагрузка снижает напряжение, и показания будут занижены.
Если измеряете напряжение переменного тока, убедитесь, что вольтметр предназначен для измерения именно переменного напряжения в нужном диапазоне, иначе результат будет некорректным.
Измерения проводите при стабильных условиях: избегайте замеров во время пусковых токов или скачков напряжения, которые искажают показания.
Использование дополнительных средств защиты при подключении вольтметра
При подключении вольтметра в электрическую цепь необходимо обеспечить защиту прибора и оператора от возможных повреждений и электрических аварий. Для этого применяются следующие средства защиты:
- Предохранители. Установка предохранителя с номиналом, соответствующим максимальному измеряемому напряжению и характеристикам вольтметра, предотвращает выход прибора из строя при перенапряжении или коротком замыкании.
- Изоляционные наконечники и зажимы. Использование специализированных клемм с изоляцией минимизирует риск случайного касания оголённых проводников, что повышает безопасность при работе с высоковольтными цепями.
- Диэлектрические перчатки и коврики. Применение средств индивидуальной защиты обеспечивает дополнительный барьер от поражения электрическим током при манипуляциях с контактами.
- Использование стабилизаторов напряжения. При измерениях в сетях с нестабильным напряжением стабилизаторы уменьшают вероятность повреждения вольтметра резкими скачками напряжения.
Обязательное применение этих средств позволяет повысить надёжность измерений и предотвратить аварийные ситуации при работе с электрическими цепями.
Проверка исправности и точности вольтметра перед использованием
Перед измерениями необходимо убедиться в работоспособности прибора и точности показаний. Для этого выполните следующие действия.
1. Визуальный осмотр: проверьте целостность корпуса, дисплея, контактов и изоляции проводов. Повреждения могут привести к ошибкам измерений и опасности поражения током.
2. Проверка батареи: если вольтметр цифровой и питается от встроенного источника, измерьте напряжение батареи мультиметром или замените на новую при снижении ниже 1,5 В (для типичных элементов AA или AAA).
3. Тест на нулевое значение: при отключённых входах вольтметр должен показывать ноль или близкое к нулю напряжение. Смещение более 0,02 В свидетельствует о возможном сбое в электронике.
4. Калибровка на эталонном источнике: подключите вольтметр к проверенному стабилизированному источнику постоянного напряжения с точностью не хуже 0,1%. Сравните показания с эталоном. Разница более 0,05 В при измерении в диапазоне 0–10 В указывает на необходимость корректировки или ремонта.
5. Проверка диапазонов измерения: переключите прибор по всем диапазонам, подавая соответствующие напряжения, чтобы выявить сбои переключателей и неточности на разных уровнях.
6. Контроль устойчивости показаний: при подключении напряжения измерение должно стабилизироваться в течение 1–2 секунд без дрожания и скачков.
Регулярное выполнение этих процедур снижает риск ошибочных замеров и обеспечивает безопасность при работе с электрическими цепями.
Типичные ошибки при подключении вольтметра и способы их устранения
Подключение вольтметра параллельно измеряемому участку – обязательное условие точных замеров. Частая ошибка – подключение вольтметра последовательно, что приводит к значительному искажению показаний и нарушению работы цепи. Для устранения – всегда проверяйте схему перед подключением и используйте мультиметр в режиме вольтметра с правильной полярностью.
Использование вольтметра с неподходящим классом точности и диапазоном измерения снижает качество диагностики. Например, при измерении низковольтных цепей не рекомендуется применять приборы с максимальным пределом свыше 1000 В, так как точность заметно падает. Оптимальный подход – выбирать вольтметр с диапазоном не более чем в 2–3 раза превышающим ожидаемое напряжение.
Подключение вольтметра к цепи под напряжением без предварительной проверки состояния изоляции или повреждений проводов ведёт к ложным замерам и риску короткого замыкания. Рекомендуется перед измерениями визуально осмотреть провода и при необходимости заменить повреждённые участки.
Игнорирование влияния внешних электромагнитных помех и неправильное расположение щупов могут привести к нестабильным показаниям. Для устранения следует минимизировать длину соединительных проводов и избегать их параллельного прохождения с силовыми кабелями.
Вопрос-ответ:
Как правильно подключить вольтметр к цепи, чтобы измерение было точным?
Вольтметр следует подключать параллельно тому участку цепи, на котором нужно измерить напряжение. Это связано с тем, что вольтметр предназначен для измерения разности потенциалов между двумя точками. Если подключить его последовательно, показания будут некорректными, так как прибор не рассчитан на прохождение основного тока цепи.
Можно ли использовать обычный вольтметр для измерения постоянного и переменного напряжения без дополнительных настроек?
Не каждый вольтметр подходит для измерения как постоянного, так и переменного напряжения. Многие приборы рассчитаны на один вид напряжения, и перед использованием необходимо проверить маркировку. Если прибор предназначен только для постоянного тока, применение его для переменного приведёт к ошибкам. В некоторых случаях нужны специальные переключатели или отдельные режимы работы, чтобы переключить вольтметр на нужный тип измерения.
Почему при подключении вольтметра важно учитывать его внутреннее сопротивление?
Внутреннее сопротивление вольтметра влияет на точность измерения. Чем выше это сопротивление, тем меньше прибор влияет на работу цепи и тем точнее будут показания. Если сопротивление низкое, вольтметр может изменить параметры цепи, что приведёт к неправильному результату. Поэтому для точных измерений используют вольтметры с очень высоким сопротивлением.
Что делать, если вольтметр показывает нулевое значение при подключении к источнику напряжения?
Если вольтметр показывает ноль, следует проверить правильность подключения: убедиться, что прибор подключён параллельно и полярность соблюдена. Также стоит проверить исправность прибора и целостность проводов. Иногда причиной может быть слишком низкое напряжение, не попадающее в диапазон измерения вольтметра. В таких случаях можно использовать прибор с другим диапазоном или проверить источник напряжения отдельным тестом.
