Люстра с пятью рожками подключается к двухклавишному выключателю для обеспечения возможности управления освещением в двух группах – например, включение двух и трёх ламп отдельно. Это удобно при изменении уровня освещённости в зависимости от времени суток или задач в помещении. Такое подключение требует точного понимания схемы и правильной распайки проводов.
Важно: перед началом работ необходимо отключить питание на щитке и прозвонить провода индикаторной отвёрткой или мультиметром. Нельзя полагаться только на цветовую маркировку – в старом жилом фонде она часто не соответствует современным стандартам.
Для соединения проводов желательно использовать клеммные зажимы типа WAGO или пайку с термоусадочной изоляцией. Скрутки, особенно без изоляции, категорически не рекомендуются. Надёжный контакт – залог долговечной и безопасной работы всей системы освещения.
Как определить количество проводов в потолке и их назначение
Отключите питание на щитке и проверьте отсутствие напряжения на проводах индикаторной отверткой или мультиметром. Это обязательный шаг перед началом любых работ.
Из отверстия в потолке может выходить 2, 3 или 4 провода. Если их два – это, как правило, фаза и ноль. Три провода означают наличие дополнительной фазы для раздельного управления группами ламп. Четыре провода – признак наличия заземления или второй независимой фазы.
Для точного определения используйте мультиметр в режиме измерения переменного напряжения. Один щуп приложите к предполагаемому нолю (обычно синий провод), второй – к остальным поочерёдно. При показаниях около 220 В – это фазный провод. Если напряжения нет – скорее всего, это ноль или заземление.
Ноль всегда один, фазы может быть две – по одной на каждую клавишу выключателя. При наличии четвёртого провода желто-зелёного цвета – это заземление, оно не участвует в управлении люстрой, но подключается к корпусу светильника, если он металлический.
Фазные провода чаще имеют цвета коричневый, чёрный или белый. Чтобы убедиться, что это именно фазы от двух клавиш, включите их поочерёдно и проверьте появление напряжения на соответствующих проводах. Это позволяет определить, какой провод управляется каждой клавишей.
После определения отметьте провода маркером или изолентой разного цвета для удобства при подключении люстры.

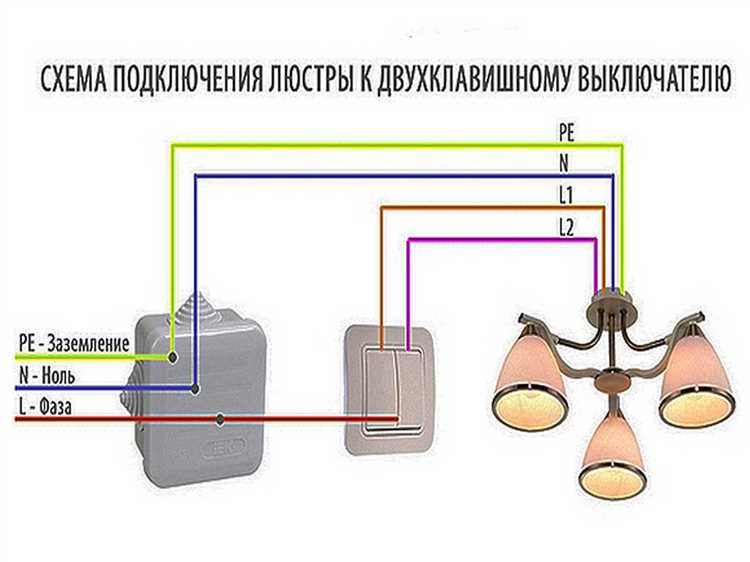

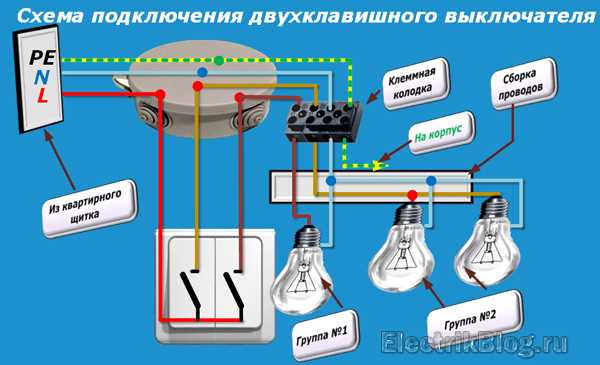

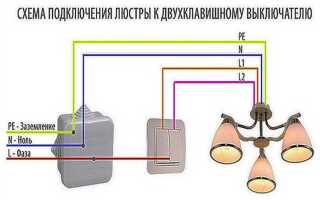

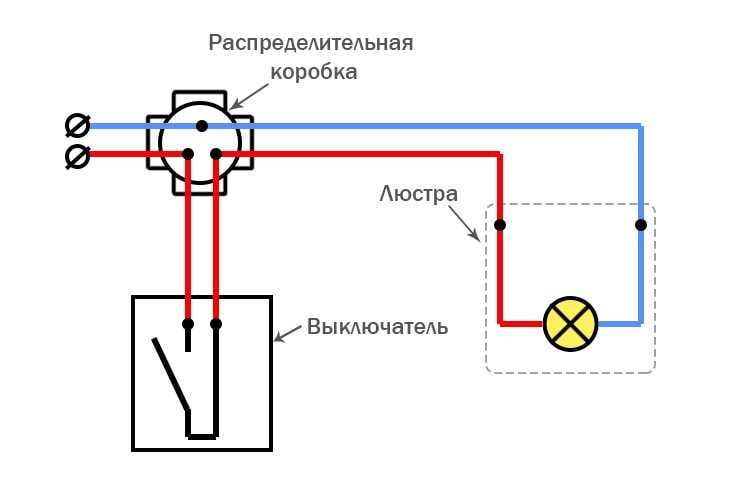

Схема подключения люстры с разделением на две группы рожков
При подключении люстры с пятью рожками к двухклавишному выключателю важно правильно организовать разделение на две независимые группы освещения. Наиболее рациональное решение – 2+3 или 3+2. Это позволяет управлять яркостью освещения в помещении, включая только часть ламп или всю люстру полностью.
- От распределительной коробки прокладываются три жилы: фаза от автомата, общий ноль и заземление (если предусмотрено конструкцией).
- К двухклавишному выключателю подаётся одна фаза, которая внутри устройства разветвляется на два выхода – по одному на каждую клавишу.
- От выключателя к люстре идут два фазных провода, каждый из которых подключается к своей группе рожков: например, один на два рожка, второй на три.
- Нулевой провод соединяется со всеми рожками одновременно – через общую клемму или скрутку.
- При наличии заземляющего проводника в люстре он подключается к соответствующей жиле в потолке.
Контакты лучше соединять через клеммники WAGO или керамические колодки, избегая скруток. Проводники маркируются: L1 и L2 – на группы рожков, N – общий ноль, PE – заземление.
При разборке заводского соединения в люстре необходимо точно определить, какие провода идут к каким рожкам. Для этого удобно использовать батарейку с лампочкой или мультиметр в режиме прозвонки.
Подключение выполняется строго при отключённом питании, с проверкой индикаторной отвёрткой отсутствия напряжения. Все соединения должны быть надёжно заизолированы. Сечение проводов – не менее 0.75 мм² для медных жил.
Подключение проводов от люстры к клеммной колодке
Люстра с пятью рожками обычно имеет три выходящих провода: два фазных и один общий ноль. Фазные провода отвечают за раздельное включение групп ламп – например, два рожка на одну клавишу, три – на другую. Нулевой провод соединяется с нулевой жилой питающего кабеля и подается на все лампы одновременно.
Перед подключением проверь маркировку проводов от люстры. Если она отсутствует, прозвоните цепи мультиметром в режиме сопротивления. Один из проводов будет общим для всех ламп – это ноль. Остальные два управляют разными группами ламп. Отметьте их маркером или изолентой разных цветов.
Используйте клеммную колодку с винтовым или пружинным зажимом, рассчитанную на сечение жил 1–2,5 мм². Оголите концы проводов на 8–10 мм. Вставьте нулевой провод люстры в соответствующую клемму, где будет соединение с нулевым проводом из потолка. Фазные провода от люстры подключаются в отдельные клеммы, каждая – к своему управляющему проводу от двухклавишного выключателя.
Затяните винты крепко, но без чрезмерного усилия, чтобы не повредить жилу. После монтажа проверьте надежность соединений легким покачиванием. Провод не должен шататься. Убедитесь, что оголённые части не выступают за клемму, чтобы исключить короткое замыкание.

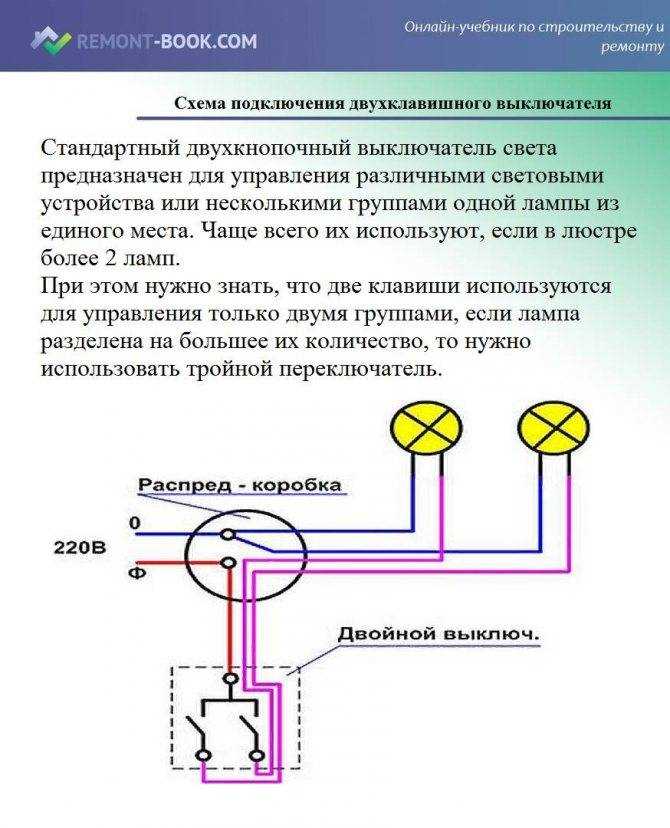

Правильная коммутация проводов на двухклавишном выключателе

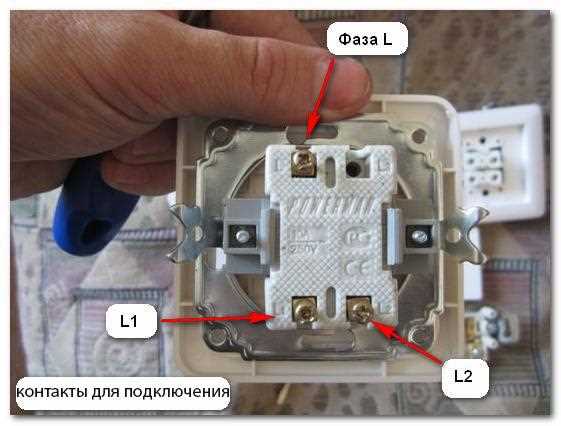

Двухклавишный выключатель управляет двумя группами ламп в люстре. На задней панели выключателя расположены три контакта: один общий (фазный вход) и два раздельных выхода на каждую клавишу.
К фазному входу (L) подключается провод от распределительной коробки, по которому подаётся фаза. Выходы с маркировкой L1 и L2 соединяются с проводами, идущими к соответствующим группам рожков люстры. Обычно это три лампы на одну группу и две на другую, но конфигурация может отличаться.
Перед подключением необходимо определить назначение проводов с помощью индикаторной отвертки и мультиметра. При отключённом выключателе питания в сети быть не должно. После включения – только один из проводов в коробке должен показывать наличие фазы – это и есть фазный провод, который подключается к L.
Ноль и заземление к выключателю не подводятся. Нулевой провод (обычно синий) соединяется напрямую с соответствующими контактами всех ламп люстры. Заземляющий (жёлто-зелёный) подключается, если корпус люстры требует заземления.
Коммутацию проводов рекомендуется выполнять с использованием клемм WAGO или пайки с термоусадкой для надёжного контакта и пожарной безопасности. Скрутки с изолентой недопустимы. Каждый провод должен быть надёжно зафиксирован, без оголённых участков.
Проверка и маркировка фазного, нулевого и заземляющего проводов
Перед подключением люстры необходимо точно определить назначение каждого из проводов в потолочной коробке. Для этого отключают автомат на распределительном щите и аккуратно разводят провода для удобства работы. Обычно из потолка выходят три провода: фаза, ноль и заземление, но при наличии двухклавишного выключателя фазных может быть две.
Для проверки потребуется индикаторная отвертка или бесконтактный тестер. Автомат включают и осторожно проверяют каждый провод. Те, на которых индикатор светится – фазные. Их должно быть два, каждый от своей клавиши. При проверке нулевого и заземляющего провода тестер не должен реагировать. Для дополнительного подтверждения можно использовать мультиметр в режиме измерения переменного напряжения: между фазой и нолем должно быть около 220 В, между фазой и заземлением – также около 220 В, между нулем и землёй – около 0 В.
После проверки необходимо промаркировать каждый провод. Используют самоклеящиеся этикетки, изоленту разных цветов или термоусадочную трубку. Для наглядности: фаза от первой клавиши – красная метка, от второй – оранжевая, ноль – синяя, заземление – зелёная или жёлто-зелёная. Метки крепят на расстоянии 2–3 см от конца жилы, чтобы не мешали при подключении, но оставались видимыми при последующем обслуживании.
Пошаговая проверка работоспособности после подключения
1. Откройте распределительную коробку и убедитесь в надежности всех соединений: контакты должны быть зажаты без оголенных проводов и иметь правильную полярность. Особое внимание уделите креплению нулевого и фазных проводов.
2. Перед включением выключателя проверьте мультиметром отсутствие короткого замыкания между фазой и нулем, а также между каждой клавишей и корпусом люстры.
3. Включите первую клавишу выключателя. Должны загореться лампы в первых двух рожках люстры. Измерьте напряжение на патронах – оно должно быть около 220 В ± 5 В.
4. Выключите первую клавишу и включите вторую. В этот момент должны работать оставшиеся три рожка. Повторите замер напряжения, чтобы исключить просадки.
5. Одновременное включение обеих клавиш проверяет работу общего провода и распределение нагрузки. Все пять ламп должны загораться без мерцания или перегрева проводов.
6. При обнаружении нестабильного света или нагрева проводов отключите питание и проверьте контакты на целостность и правильность подключения согласно схеме.
7. После подтверждения стабильной работы выключите люстру и зафиксируйте кабели и коробку крышкой для безопасности эксплуатации.
Вопрос-ответ:
Как правильно подключить люстру с пятью лампочками к двухклавишному выключателю?
Для подключения люстры с пятью рожками к двухклавишному выключателю нужно распределить нагрузку так, чтобы каждая клавиша управляла определённой группой ламп. Обычно одна клавиша включает две лампы, а вторая — три. Для этого от люстры тянутся три провода: общий нулевой (нейтральный) и два фазных, которые идут на каждую группу ламп через выключатель. Важно правильно соединить фазные провода от выключателя с проводами на люстре и обеспечить хороший контакт, чтобы избежать искрения или плохого подключения.
Можно ли подключить люстру с пятью рожками к двухклавишному выключателю, если у люстры всего два провода?
Если на люстре только два провода, скорее всего, это общий провод и нулевой, без разделения на группы. В таком случае управление каждым рожком отдельно невозможно, и двухклавишный выключатель будет работать как одноклавишный — он либо включает всю люстру целиком, либо выключает. Для разделения управления нужно использовать люстру с отдельными проводами на группы ламп или доработать проводку, добавив необходимое количество фазных проводов.
Как правильно определить, какой провод является фазным, а какой — нулевым при подключении люстры?
Перед подключением следует проверить провода с помощью тестера напряжения или индикаторной отвёртки. Фазный провод показывает наличие напряжения, а нулевой — нет. Обычно фазный провод имеет коричневый или красный цвет изоляции, а нулевой — синий. Если провода не маркированы, важно провести проверку, чтобы избежать короткого замыкания или неправильного подключения, которое может привести к поломке выключателя или даже поражению электрическим током.
Какие меры безопасности нужно соблюдать при подключении люстры к двухклавишному выключателю?
Перед началом работы необходимо отключить электричество на соответствующем автомате в щитке. Использовать только исправные инструменты и надёжно закреплять все соединения. Нельзя работать в условиях повышенной влажности или с мокрыми руками. После монтажа стоит проверить подключение, включив автомат и убедившись, что выключатель корректно управляет лампами. Если есть сомнения, лучше обратиться к специалисту, чтобы избежать риска поражения током или короткого замыкания.
Как разделить подключение пяти ламп на две группы для управления с двухклавишного выключателя?
Оптимально разделить лампы на две группы так: первая группа из двух ламп, вторая — из трёх. Для этого от люстры выводятся отдельные провода для каждой группы, которые подключаются к разным фазным выходам выключателя. Нулевой провод остаётся общим для всех. При таком подключении каждая клавиша будет включать или выключать свою группу ламп. Важно использовать провода соответствующего сечения и хорошо изолировать места соединений, чтобы исключить возможные замыкания.
