Как подключить автоматический выключатель однофазный

Как подключить автоматический выключатель однофазный

Однофазный автоматический выключатель – ключевой элемент в системе электроснабжения, предназначенный для защиты цепей с напряжением 220 В от перегрузок и коротких замыканий. Он монтируется в квартирных и домовых щитках и применяется в линиях освещения, розеточных группах и при подключении бытовых электроприборов.

Подключение автомата требует чёткого соблюдения схемы: фаза заводится на верхнюю клемму автомата, а нагрузка подключается к нижней. Такое расположение обеспечивает безопасность при обслуживании и предсказуемость работы при отключении. Нарушение этой последовательности способно привести к серьёзным последствиям – от ложных срабатываний до поражения электрическим током.

Для подключения используется медный одножильный провод сечением не менее 2,5 мм² – при питании розеток, и 1,5 мм² – для освещения. Клеммы автомата зажимаются с усилием, рекомендованным производителем (обычно 2–2,5 Н·м). Ослабленные соединения вызывают нагрев, что приводит к ложным отключениям или пожару.

Перед установкой необходимо обесточить линию и проверить отсутствие напряжения с помощью индикаторной отвёртки или мультиметра. Запрещено производить монтаж без отключения вводного автомата. После подключения проводится проверка работы цепи – включение нагрузки и тест ручного отключения автомата.

Выбор номинала автомата в зависимости от нагрузки

Выбор номинала автомата в зависимости от нагрузки

Номинал однофазного автоматического выключателя должен соответствовать суммарной мощности подключаемой нагрузки и допустимому току проводки. Превышение этих параметров приведёт к ложным срабатываниям или перегреву кабеля.

  • Для расчёта номинала определите мощность всех устройств, которые будут работать одновременно. Суммируйте значения в ваттах и разделите на 220 В – получите рабочий ток в амперах.
  • Добавьте 20% запаса. Например, если расчётный ток 12 А, следует выбрать автомат на 16 А.
  • Убедитесь, что сечение проводника выдерживает выбранный номинал. Для меди: 1,5 мм² – до 16 А, 2,5 мм² – до 25 А. Для алюминия значения ниже.
  • Не ориентируйтесь только на мощность. Если проводка старая или проложена в тепловой изоляции, допустимый ток снижается.
  • Для розеточных групп в жилых помещениях чаще всего применяют автоматы на 16 А, для освещения – 10 А. Для мощных потребителей (бойлеры, кондиционеры) – 20–25 А, если это позволяет кабель.

Недопустимо выбирать автомат с завышенным номиналом для устранения частых срабатываний – это свидетельствует о перегрузке, а не ошибке автомата.

Схема подключения однофазного автомата в распределительном щите

Схема подключения однофазного автомата в распределительном щите

Однофазный автоматический выключатель устанавливается на фазный провод, разрывая цепь в случае перегрузки или короткого замыкания. Подключение выполняется строго по направлению: фаза от вводного автомата (или счетчика) подается на верхнюю клемму, нагрузка подключается к нижней.

Ноль при этом напрямую заводится на клемму нулевой шины. Заземляющий проводник (PE) подключается к отдельной заземляющей шине, не имеющей связи с нулевой (N). Объединение PEN возможно только до вводного автомата, если применяется система TN-C.

Между нулевой и заземляющей шиной нельзя устанавливать перемычки при наличии УЗО или дифференциального автомата – это приводит к ложным срабатываниям. При установке нескольких автоматов фаза разводится с помощью гребенчатой шины или медного многожильного провода с опрессованными наконечниками.

Маркировка проводов обязательна: фаза – коричневый или черный, ноль – синий, земля – желто-зеленый. Сечение фазного и нулевого проводников выбирается по нагрузке: минимально – 1.5 мм² для освещения, 2.5 мм² для розеточных групп.

Контактные соединения затягиваются с номинальным усилием, указанным производителем автомата. Перетяжка недопустима – возможен перегрев клеммы. После монтажа выполняется проверка отсутствия перекоса фаз, коротких замыканий и надежности подключения.

Подготовка медного кабеля для подключения

Подготовка медного кабеля для подключения

Перед подключением медного кабеля к однофазному автомату необходимо обрезать конец провода под прямым углом, исключая наличие расслоений и надрывов жил. Используйте кабельные ножницы или специализированный инструмент для зачистки изоляции – бокорезы повреждают жилы.

Длину зачистки выбирайте в пределах 10–12 мм – этого достаточно для плотного контакта в клемме автомата без риска замыкания. Зачистка производится строго без надрезов жил. При использовании многожильного провода необходимо применять наконечники НШВИ соответствующего сечения. Обжимка выполняется пресс-клещами, обеспечивающими равномерное сжатие по всей длине наконечника.

Поверхность медных жил перед подключением должна быть чистой – следы окисления, влаги или масляных пленок недопустимы. При наличии загрязнений – очистите жилы спиртом или специальными составами. Сечение кабеля должно соответствовать нагрузке: например, для потребителей до 3,5 кВт применяется провод сечением не менее 2,5 мм².

Не допускается использование проводов с повреждённой изоляцией, перегибами на участке подключения или следами термического воздействия. Фиксация в клемме выполняется с умеренным усилием, обеспечивающим прочный контакт без деформации жилы. После затяжки проверьте неподвижность провода в клемме – он не должен проворачиваться или выскальзывать.

Определение места входа и выхода фазного провода

При подключении однофазного автоматического выключателя важно точно определить, где находится вход, а где – выход фазного провода. Неправильное подключение может привести к отказу защиты, перегреву проводки или риску поражения электрическим током.

  • Контактная группа входа обычно помечена символами L или цифрой 1, выход – цифрой 2 или стрелкой вниз.
  • Большинство модульных автоматов (DIN-рейка) рассчитаны на подключение питания сверху. Это стандартное требование ПУЭ (пункт 3.1.6), позволяющее обеспечить безопасность при отключении нагрузки.
  1. Отключить питание на вводе щитка и проверить отсутствие напряжения индикаторной отверткой или мультиметром.
  2. Идентифицировать питающий провод: он должен подаваться от вводного автомата или клеммы фидера.
  3. Подключить фазный провод к верхней клемме автомата, надежно зажав контакт – без ослаблений и люфта.
  4. Выходной провод, идущий к нагрузке, подключить к нижней клемме.

Для уверенности в правильности подключения следует проверить прозвонкой или мультиметром, что при включении автомата напряжение появляется на выходной клемме. Любые сомнения исключаются только измерением, а не визуальной оценкой.

Подключение нулевого и заземляющего проводов

Подключение нулевого и заземляющего проводов

Нулевой провод (N) и заземляющий (PE) выполняют разные функции и подключаются строго по определённым правилам. Ноль служит для замыкания цепи, заземление – для обеспечения электробезопасности. Их соединение допускается только в вводном щите, при условии TN-C системы, где используется PEN-проводник. В остальных случаях объединение недопустимо.

Подключение нулевого проводника осуществляется напрямую к нулевой шине распределительного щита. При этом шина должна быть изолирована от корпуса. Крепление – через винтовые зажимы, с зачисткой изоляции на 10–12 мм. Маркировка синяя, запрещено подключение фазных проводов к нулевой шине.

Заземляющий провод подключается к отдельной шине заземления, которая должна иметь гальваническую связь с корпусом щита и системой заземления. Используется провод с зелёно-жёлтой изоляцией. Нарушение цветовой маркировки недопустимо.

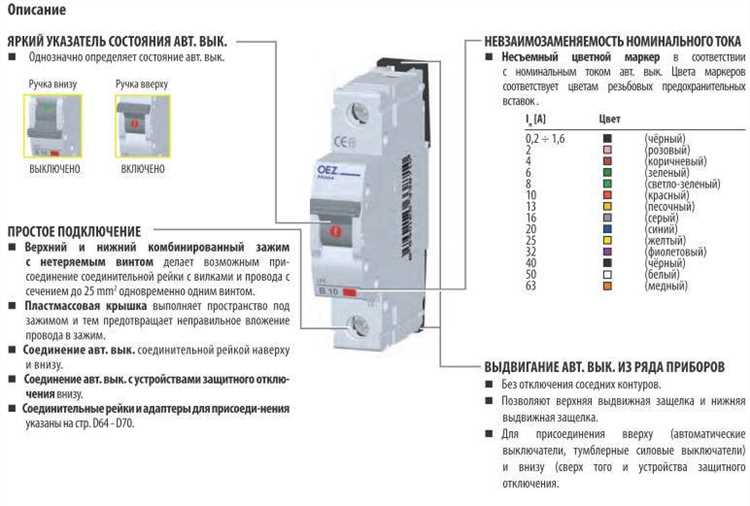

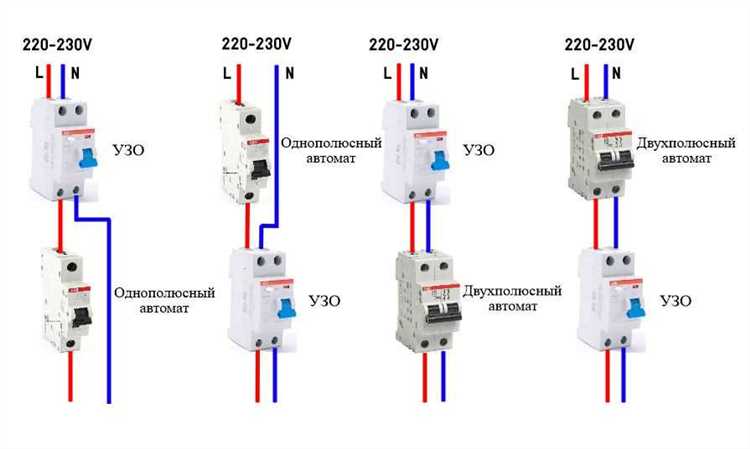

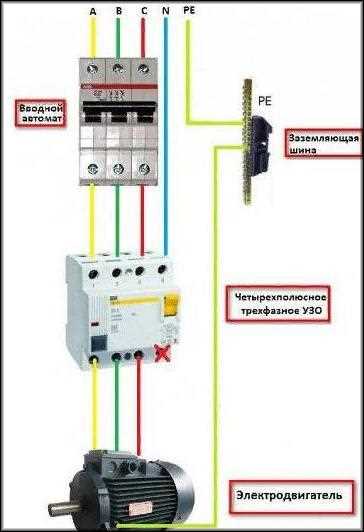

В щитах с УЗО или дифференциальными автоматами нулевой провод каждого контура должен проходить через соответствующее устройство. Подключение общего нуля к выходу нескольких устройств приведёт к срабатыванию защиты при включении нагрузки.

Сечение заземляющего проводника должно быть не меньше сечения фазного. Для медных жил минимальное значение – 1,5 мм² при наличии защиты, 2,5 мм² – без неё. Подключение должно быть надёжным, с исключением вероятности ослабления контакта.

Фиксация автоматического выключателя на DIN-рейке

Фиксация автоматического выключателя на DIN-рейке

Перед установкой убедитесь, что автоматический выключатель совместим с типом DIN-рейки – наиболее распространённый стандарт 35 мм (тип TS35). Рейка должна быть ровной, закреплённой горизонтально внутри распределительного щита на винтах или защёлках. Допускается максимальное отклонение по горизонтали не более 1 мм на 1 метр длины рейки.

Автомат имеет специальную защёлку на задней части корпуса. Для фиксации необходимо зацепить верхнюю кромку корпуса за верхнюю часть рейки, затем нажать на нижнюю часть до характерного щелчка. Если защёлка требует инструмента, используйте плоскую отвёртку. Не допускается монтаж с перекосом – это приведёт к неполному контакту клемм и нагреву корпуса.

После фиксации проверьте надёжность посадки: попытайтесь сдвинуть автомат вбок и вверх – он не должен смещаться. Ослабление крепления возможно при износе фиксатора – такой автомат подлежит замене. Избегайте монтажа рядом с перегретыми элементами – допустимая рабочая температура корпуса от -25 до +60 °C.

Не размещайте более 12 автоматов подряд без теплового зазора: через каждые 12 модулей рекомендуется оставлять промежуток в один модуль. Это снижает температурную нагрузку и упрощает демонтаж.

Проверка затяжки контактных винтов

Перед подачей напряжения необходимо измерить усилие затяжки контактных винтов автоматического выключателя. Для большинства моделей на номинал до 63 А оптимальное значение составляет от 1,2 до 2 Н·м. Превышение усилия приводит к повреждению резьбы или корпуса, недостаток – к перегреву и искрообразованию.

Проверка выполняется динамометрической отверткой или ключом с фиксируемым моментом. Важно проводить процедуру на полностью обесточенной линии. При наличии многожильного провода – использовать наконечники НШВИ соответствующего сечения, чтобы исключить расползание жил при затяжке.

После первого включения нагрузки через автомат рекомендовано повторно проверить затяжку через 30 минут работы. В дальнейшем – при каждом регламентном обслуживании, особенно в условиях повышенной вибрации или перепадов температуры.

Окисление контактов снижает надёжность соединения. При визуальном осмотре следует удалять налёт и при необходимости обрабатывать контактную группу токопроводящей пастой, совместимой с используемыми материалами (например, алюминий-медь).

Тестирование работоспособности после подключения

Тестирование работоспособности после подключения

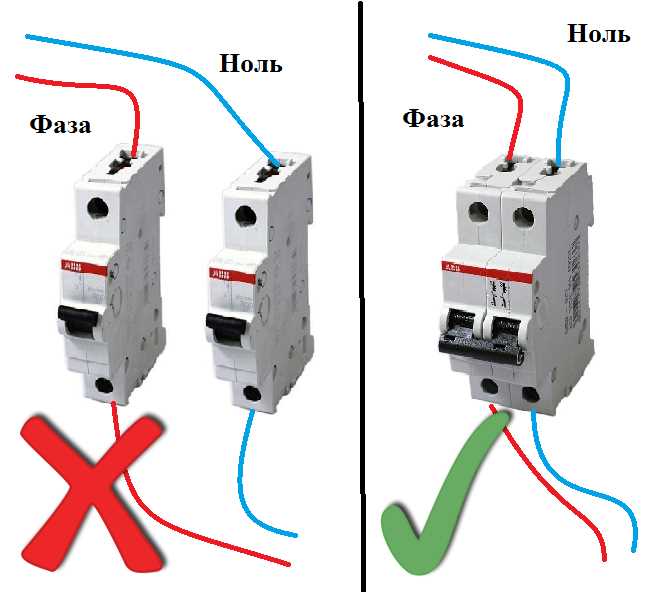

Сначала визуально проверьте корректность подключения: фазный провод должен входить в верхний контакт автомата, а выходящий – к нагрузке. Нейтраль не должна подключаться к автомату, если используется однополюсный выключатель.

Перед подачей питания убедитесь, что автомат находится в выключенном положении. Подайте напряжение на ввод, затем включите автомат. С помощью индикаторной отвертки или мультиметра проверьте наличие напряжения на выходной клемме – должно быть около 220 В.

Подключите нагрузку мощностью не менее 500 Вт (например, электрический чайник или обогреватель). Наблюдайте за работой в течение 2–3 минут. Отсутствие искрения, запаха перегрева и отключений говорит о правильности монтажа.

Смоделируйте короткое замыкание, аккуратно замкнув выходные клеммы через нагрузку на короткое время. Автомат должен немедленно отключиться. После срабатывания проверьте его повторное включение – рычаг должен фиксироваться в верхнем положении, без люфта.

Для проверки термической защиты создайте условие перегрузки: используйте нагрузку с превышением номинального тока автомата на 30–40%. Через 1–3 минуты автомат обязан отключиться. Более длительная работа без срабатывания указывает на неисправность.

Завершающий этап – контроль нагрева. После 10–15 минут работы под номинальной нагрузкой корпус автомата не должен нагреваться выше 60 °C. Используйте инфракрасный термометр или коснитесь корпуса рукой – допустим лишь умеренный нагрев.
