Самостоятельное подключение электрической вилки требует точного соблюдения порядка действий и понимания конструкции устройства. Современные вилки выпускаются в двух вариантах: с заземляющим контактом и без него. Первый тип используется в большинстве бытовых приборов с металлическим корпусом, второй – в простых устройствах с двойной изоляцией. Перед началом работы важно определить, какой именно тип вилки необходим, и убедиться в исправности провода, к которому она будет подключена.
Для работы понадобятся: отвертка с изолированной ручкой, нож для снятия изоляции, мультиметр (для проверки целостности проводов), а также сама вилка с винтовыми или зажимными контактами. При выборе вилки следует обратить внимание на номинальный ток – он должен соответствовать параметрам подключаемого прибора. Стандартные значения: 6А, 10А или 16А при напряжении 220В. Недопустимо использовать вилку с меньшим токовым запасом, чем требует устройство – это приведет к перегреву контактов и риску возгорания.

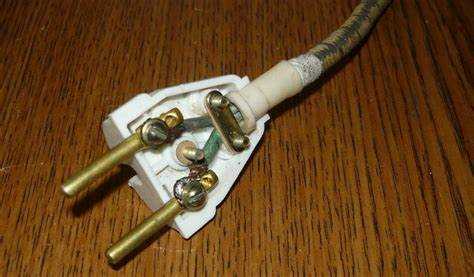

Подключение начинается со снятия внешней оболочки провода на 3–5 см, после чего каждую жилу (фазу, ноль и землю при наличии) зачищают на 7–10 мм. Цветовая маркировка проводов: синий – ноль (N), коричневый или черный – фаза (L), желто-зеленый – заземление (PE). Жилы аккуратно закрепляются в клеммах вилки в соответствии с маркировкой: фазу подключают к боковому контакту, ноль – к противоположному, заземление – к центральному. Контактные винты необходимо затягивать до упора, чтобы избежать нагрева при эксплуатации.

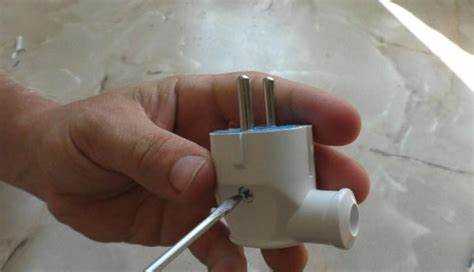

Как выбрать подходящую вилку под тип провода
Для медного провода сечением 0,75 мм² выбирают вилку с номиналом до 6 А. При сечении 1,0–1,5 мм² – до 10 А. Для проводов 2,5 мм² – вилки на 16 А. Алюминиевые жилы требуют запаса по току из-за меньшей проводимости.
Если провод многожильный, следует использовать вилку с винтовыми или пружинными зажимами, обеспечивающими плотный контакт. Для моножильных – подойдут модели с прижимной планкой. Недопустимо крепление скруткой или пайкой – это снижает надежность соединения.
Оболочка провода также влияет на выбор. Плоский ПВС требует вилки с соответствующим плоским вводом. Круглый кабель – с круглым или универсальным сальником. При установке в условиях повышенной влажности – выбираются вилки с уровнем защиты не ниже IP44.
Перед подключением важно убедиться, что габариты вводного отверстия вилки соответствуют толщине провода. Перетянутый ввод может повредить изоляцию, слабый – привести к выскальзыванию.
Инструменты, которые потребуются для подключения вилки
Для надёжного и безопасного подключения вилки к проводу потребуется минимум специализированных инструментов. Каждый из них выполняет конкретную функцию и позволяет избежать повреждений жил и корпуса вилки.
- Нож для зачистки изоляции – используется для удаления внешней оболочки кабеля и изоляции с жил. Подойдёт строительный нож с острым лезвием или стриппер с регулируемым захватом.
- Отвёртка – крестовая или шлицевая, в зависимости от конструкции винтов клемм внутри вилки. Оптимальный диаметр жала – 3–5 мм.
- Бокорезы – применяются для аккуратного укорачивания жил. Не оставляют заусенцев, благодаря чему провод плотно фиксируется в клемме.
- Тестер (индикаторная отвёртка) – позволяет проверить отсутствие напряжения перед началом работ и убедиться в правильности подключения после сборки.
- Плоский пинцет или тонкогубцы – полезны при монтаже многожильного провода, когда требуется аккуратно уложить жилы в клеммы.
Перед началом работы убедитесь, что все инструменты исправны, а кабель и вилка соответствуют по сечению и напряжению. Применение неподходящих или изношенных инструментов повышает риск перегрева контактов и выхода из строя соединения.

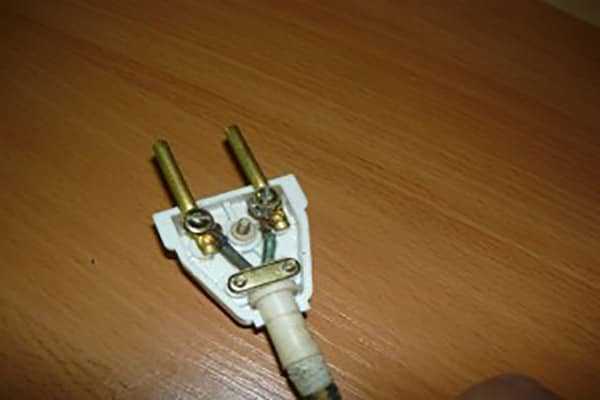

Подготовка провода: снятие изоляции и проверка жил
Перед подключением вилки необходимо точно определить длину участка провода, который потребуется зачистить. Обычно достаточно 30–40 мм внешней изоляции и 8–10 мм внутренней – с каждой жилы.
Снимите внешнюю оболочку аккуратно, чтобы не повредить внутренние жилы. Используйте бокорезы, нож или специализированный инструмент – стриппер. Разрезайте изоляцию вдоль, затем снимайте, не дергая провод.
После удаления внешней оболочки проверьте, целы ли жилы. Даже едва заметная надсечка снижает механическую прочность и может вызвать перегрев. Поврежденные участки лучше обрезать и повторно зачистить.
С каждой жилы снимите изоляцию на длину, соответствующую зажимам вилки. Медные жилы должны быть чистыми, без следов окисления. Если провод многожильный – скрутите концы плотно, чтобы они не распушались при установке. Для надёжного контакта целесообразно использовать лужение или наконечники НШВИ.
Проверьте целостность токопроводящих жил – изгибание, потемнение или расслоение указывают на необходимость замены провода. Убедитесь, что диаметр и сечение соответствуют номинальной нагрузке вилки.

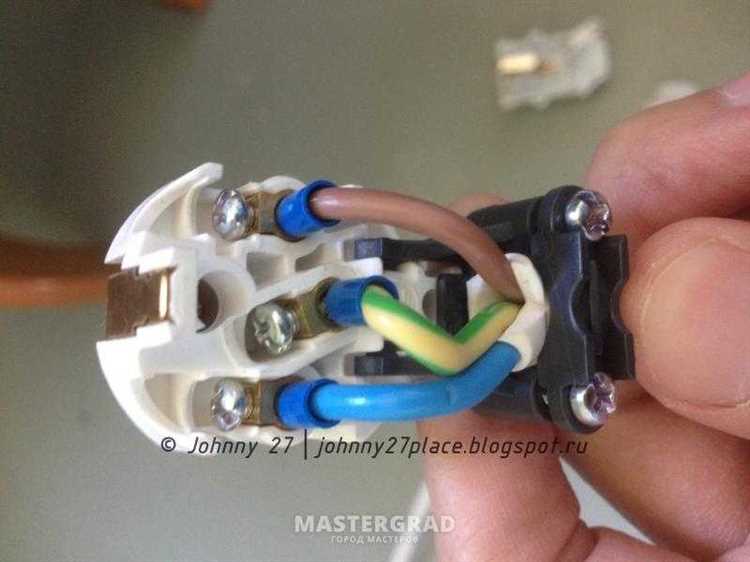

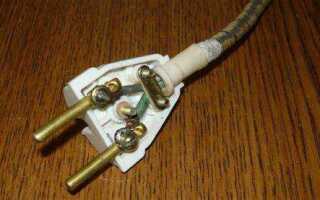

Пошаговое подключение проводов к контактам вилки
Шаг 1: Разберите вилку. Открутите винт крепления корпуса, аккуратно разъедините половинки. Убедитесь, что внутри нет повреждений или следов нагрева.
Шаг 2: Подготовьте кабель. Срежьте внешнюю изоляцию на длину 4–5 см, не повредив внутренние жилы. Каждую жилу зачистите от изоляции на 8–10 мм.
Шаг 3: Определите назначение жил. Обычно жила с синей изоляцией – ноль (N), коричневая или черная – фаза (L), желто-зеленая – заземление (PE). Если цвета отличаются, прозвоните тестером.
Шаг 4: Вставьте провод в корпус вилки через зажим. Он предотвращает выдергивание кабеля. Не забывайте о зазоре между зажимом и контактами – провода не должны быть натянуты.
Шаг 5: Подключите жилы к контактам. Фазу и ноль прикрутите к боковым клеммам, заземляющую жилу – к центральному контакту (если предусмотрен). Затяните винты плотно, но без деформации жил. Используйте только кабельные наконечники или скрутку с лужением, если предусмотрено конструкцией.
Шаг 6: Проверьте надежность крепления. Потяните за каждую жилу – они не должны двигаться. Контакты не должны касаться друг друга или корпуса.
Шаг 7: Соберите вилку. Убедитесь, что провод не зажат корпусом, крышка плотно прилегает, винт затянут. После сборки проверьте вилку тестером на отсутствие короткого замыкания между контактами.
Фиксация и сборка корпуса вилки без перекосов
Перед сборкой убедитесь, что провод зафиксирован в кабельном вводе. Он должен быть плотно зажат, без люфта, но без деформации изоляции. Ослабленный зажим приводит к выдергиванию, а избыточное давление повреждает жилы.
При установке крышки корпуса проверьте, что провод не зажат между половинками. Его положение должно быть строго в центральной канавке, если она предусмотрена конструкцией. Любое отклонение приведёт к перекосу корпуса и нарушению герметичности.
Совмещение направляющих и выступов на половинах корпуса обязательно. Если детали не сходятся легко – не применяйте силу. Разберите и перепроверьте укладку провода и расположение контактов.
Закручивайте винты корпуса попеременно, с равномерным усилием. Сначала наживите все винты, затем постепенно затягивайте, переходя от одного к другому по диагонали. Это предотвратит перекос и обеспечит плотную посадку всех элементов.
После сборки проверьте, чтобы корпус не имел зазоров и не перекручен. Легкое нажатие на корпус с разных сторон не должно вызывать щелчков или смещений. Это признак правильной фиксации и точного совмещения всех деталей.

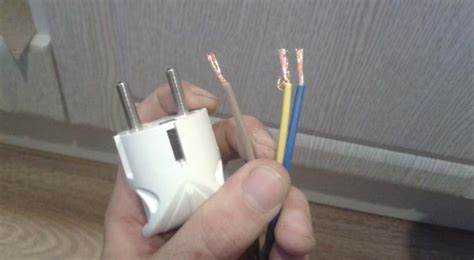

Проверка надежности соединения и тестирование вилки
После подключения вилки к проводу необходимо проверить плотность контактов. Для этого аккуратно потяните провод возле вилки: если соединение свободно движется или провода видны, следует повторно обжать или перепаять контакты.
Используйте мультиметр в режиме измерения сопротивления для контроля цепи. Измерьте сопротивление между контактами вилки и концами провода – оно должно быть близко к нулю (менее 0,1 Ом). Высокое сопротивление укажет на плохой контакт.
Проверьте отсутствие короткого замыкания, измеряя сопротивление между каждым контактом вилки и корпусом или соседним контактом. Значение должно быть бесконечным или очень высоким (миллиомы).
Тестирование под нагрузкой проводится подключением вилки к электроприбору с последующим наблюдением за стабильностью работы и нагревом соединения. Отсутствие искр, запаха гари и нагрева более 40 °C в зоне соединения свидетельствует о надежности.
Рекомендуется провести испытание на вибрацию или легкое встряхивание для проверки механической устойчивости контактов. Если соединение не нарушается, значит оно выполнено качественно.
Вопрос-ответ:
Как определить, какой провод подключать к вилке для правильной работы устройства?
Для подключения вилки важно знать назначение каждого провода: обычно в сетевых кабелях используется три жилы — фаза, ноль и земля. Фаза обычно коричневого или красного цвета, ноль — синего, а земля — желто-зеленого. Проверить назначение проводов можно с помощью мультиметра или тестера, а также по цветовой маркировке изоляции. Правильное подключение гарантирует безопасность и корректную работу техники.
Какие инструменты нужны для самостоятельного подключения вилки к проводу?
Для работы понадобятся плоскогубцы или бокорезы для зачистки проводов, отвертка (обычно крестовая), мультиметр для проверки контактов и, при необходимости, изолента или термоусадочная трубка для дополнительной изоляции. Некоторые вилки оснащены винтовыми зажимами, тогда отвертка становится основным инструментом. Хорошее освещение и удобное рабочее место тоже помогут избежать ошибок.
Можно ли подключить вилку, если кабель уже использовался и изоляция повреждена?
Если повреждения изоляции незначительные, можно аккуратно зачистить провод и закрыть место с помощью изоленты или термоусадки. Однако при серьезных повреждениях рекомендуется заменить кабель полностью, так как риск короткого замыкания и поражения электрическим током увеличивается. Безопасность — главный приоритет, поэтому экономить на состоянии проводки не стоит.
Как проверить правильность подключения вилки после сборки?
После подключения вилки желательно проверить контакты мультиметром на отсутствие короткого замыкания и правильное соединение жил. В режиме прозвонки нужно убедиться, что каждая жила надежно контактирует с соответствующим клеммником вилки. Если мультиметра нет, можно проверить работоспособность устройства, подключив вилку к розетке, но при этом необходимо внимательно следить за отсутствием искр или нагрева.
Какие ошибки чаще всего допускают при подключении вилки к проводу?
Самые распространённые ошибки — неправильное распределение жил по клеммам, слабое зажатие проводов, излишнее срезание изоляции, что приводит к оголению жил, а также отсутствие надежной фиксации кабеля во вилке. Всё это может привести к плохому контакту, искрению и даже короткому замыканию. Важно тщательно выполнять все шаги, уделять внимание качеству соединений и использовать вилку подходящего типа и размера.
Как правильно подготовить провод перед подключением вилки?
Перед тем как подключать вилку к проводу, нужно снять изоляцию с конца провода, оголив жилы. Обычно снимают примерно 1,5–2 см изоляции, чтобы жилы свободно вошли в клеммы вилки. При этом важно аккуратно не повредить медные жилы. После снятия изоляции жилы нужно аккуратно расправить и при необходимости сплести, чтобы они не рассыпались. Если жил несколько, стоит проверить, чтобы ни одна из них не была оборвана.
