Блютуз-модуль позволяет превратить обычный усилитель в современное беспроводное устройство, совместимое со смартфонами, ноутбуками и другими источниками сигнала. Для этого потребуется модуль на базе чипов CSR8635, CSR8645 или аналогичных, поддерживающих протоколы A2DP и AVRCP. Наиболее удобны модели с встроенным усилителем низкого уровня шума (LNA) и разъёмом питания micro-USB или DC-5V.
Перед подключением необходимо определить, куда будет подаваться аудиосигнал: во вход AUX (линейный вход) усилителя или напрямую на предусилитель. Важно, чтобы уровень сигнала на выходе Bluetooth-модуля соответствовал допустимому входному уровню усилителя (обычно 0.7–1.5 В). Выход модуля типа Line Out подключается к линейному входу RCA или 3.5 мм AUX через экранированный кабель. При отсутствии разъёмов можно припаяться напрямую к соответствующим точкам на плате.
Питание Bluetooth-модуля можно организовать от внешнего адаптера 5 В или с помощью стабилизатора напряжения (например, на базе AMS1117), если питание берется с общей схемы усилителя. Необходимо учитывать ток потребления – большинство модулей требуют 20–60 мА. При установке внутри корпуса усилителя рекомендуется экранировать модуль или отдалить его от трансформатора, чтобы исключить помехи.
Для устойчивого соединения стоит выбирать модули с внешней антенной или с возможностью её подключения. Это особенно актуально при установке модуля в металлический корпус. В завершение важно протестировать звук на наличие шумов и искажений, корректно отрегулировав громкость на источнике и усилителе. Также рекомендуется использовать ферритовые кольца на проводах для дополнительной фильтрации помех.
Выбор подходящего блютуз модуля для аналогового усилителя
При выборе Bluetooth-модуля для подключения к аналоговому усилителю звука необходимо учитывать несколько ключевых параметров, которые напрямую влияют на качество передачи аудиосигнала и совместимость с вашей системой.
- Версия Bluetooth: Рекомендуется выбирать модуль с поддержкой Bluetooth 5.0 или выше. Эти версии обеспечивают более стабильное соединение, низкую задержку и улучшенную энергоэффективность. Модули старше 4.2 часто имеют меньшую пропускную способность и подвержены помехам.
- Поддержка аудиокодеков: Для качественного звучания важна поддержка кодеков aptX, aptX HD или LDAC. Если усилитель используется с Hi-Fi акустикой, наличие aptX HD или LDAC критично. SBC – базовый кодек, но он ощутимо уступает по качеству.
- Наличие линейного выхода (AUX/Line Out): Для подключения к аналоговому усилителю необходим выход с уровнем линейного сигнала. Избегайте модулей, рассчитанных только на наушники (с усилителем на выходе), так как они могут искажать звук и перегружать вход усилителя.
- Питание: Убедитесь, что модуль может работать от 5V или 12V в зависимости от доступного источника питания. Некоторые модули требуют стабилизированного питания и чувствительны к помехам, особенно при питании от импульсных блоков.
- Выносная антенна: При установке внутри металлического корпуса усилителя желательно выбирать модуль с выносной антенной – это существенно повышает стабильность соединения.
Хорошо зарекомендовали себя модули на базе чипов CSR8675 и QCC3034 – они обеспечивают высокое качество звука и широкую поддержку аудиокодеков. Обратите внимание на модули с маркировкой «Hi-Fi Bluetooth Audio Receiver» и наличием PCM или Line Out выходов. Избегайте универсальных модулей без указания типа аудиовыхода.
Подключение питания к блютуз модулю от блока усилителя
Большинство Bluetooth-модулей работают от напряжения 5 В, в то время как блоки усилителей чаще всего выдают 12 В. Непосредственное подключение приведёт к выходу модуля из строя. Для снижения напряжения до безопасного уровня используется понижающий преобразователь – DC-DC стабилизатор типа LM2596 или аналогичный.
Выходные клеммы питания усилителя подключаются к входу стабилизатора (Vin и GND). На выходе стабилизатора (Vout и GND) выставляется напряжение 5 В при помощи подстроечного резистора. Перед подключением Bluetooth-модуля обязательно проверьте мультиметром фактическое значение напряжения на выходе.
Провода от выхода стабилизатора подсоединяются к контактам питания Bluetooth-модуля: «+» к VCC, «−» к GND. Необходимо соблюдать полярность, иначе модуль не будет работать. Для надёжности соединения лучше использовать пайку или винтовые клеммы с зажимом.
Рекомендуется установить плавкий предохранитель на линии питания (на 0,5–1 А) для защиты модуля от короткого замыкания или скачков напряжения. Если усилитель имеет отдельный выход питания с маркировкой AUX OUT или 5V OUT – можно использовать его напрямую, без стабилизатора, при условии соответствия тока потребления.

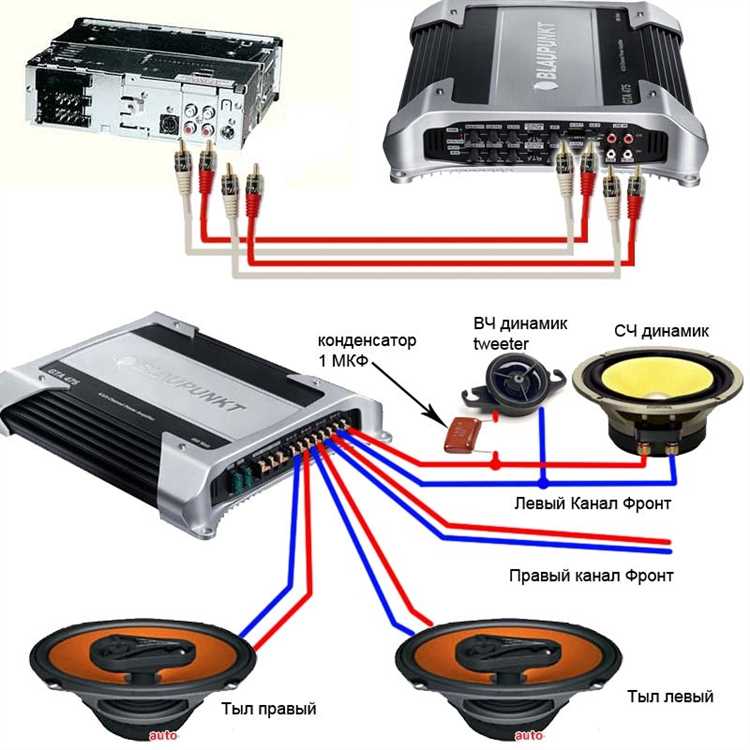

Соединение выходов модуля с линейным входом усилителя

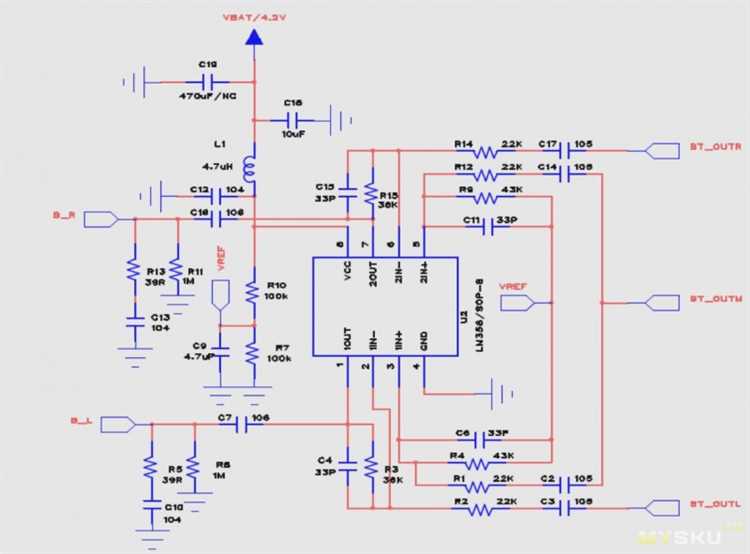

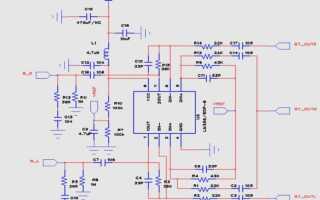

Номинальный уровень сигнала на выходе Bluetooth-модуля – около 0,5–1 В. Это соответствует стандартному линейному входу усилителя. Если усилитель рассчитан на более высокое напряжение, рекомендуется установка резистивного делителя 10 кОм и 1 кОм между выходом модуля и входом усилителя для предотвращения искажений.
Не используйте выход на наушники вместо линейного выхода – это может привести к перегрузке входа усилителя и искажению сигнала. Подключение следует выполнять экранированными проводами минимальной длины для снижения уровня помех. Обязательно проверяйте полярность и надежность пайки.
Настройка уровня сигнала на модуле для предотвращения искажений
Искажения возникают при несоответствии уровня сигнала Bluetooth-модуля и входной чувствительности усилителя. Для точной настройки необходимо учитывать номинальное выходное напряжение модуля и максимальный уровень, допустимый на входе усилителя.
- Проверьте технические характеристики Bluetooth-модуля. Большинство моделей выдают сигнал на уровне 0.5–1 В RMS.
- Уточните входную чувствительность усилителя. Для бытовых моделей она обычно составляет 0.775–2 В RMS.
- Если выход модуля выше чувствительности усилителя, примените делитель напряжения из резисторов. Например, для снижения с 1 В до 0.775 В используйте резисторы 10 кОм и 3.3 кОм.
- При использовании модулей с регулировкой громкости – выставьте уровень на 70–80%. Это снижает риск клиппинга на выходе и сохраняет динамический диапазон.
- Подключите модуль к усилителю, проигрывая тестовый аудиотрек с равномерным уровнем громкости. Наблюдайте за поведением усилителя: хрип, дрожание или перегрузка – признак избыточного сигнала.
- Используйте мультиметр в режиме измерения переменного напряжения или осциллограф для точного контроля амплитуды сигнала на выходе модуля при максимальной громкости.
Настройка уровня сигнала должна проводиться до установки модуля в корпус. После окончательной сборки доступ к элементам регулировки может быть затруднён.
Изоляция модуля для устранения помех и наводок
Bluetooth-модуль, подключённый к усилителю, часто улавливает высокочастотные и низкочастотные помехи от блока питания, силовых цепей и цифровых компонентов. Для минимизации наводок необходимо грамотно организовать экранирование и фильтрацию сигнальных и силовых линий.
Первым шагом является экранирование самого модуля. Используйте металлический корпус или фольгированный кожух, соединённый с общим «земляным» потенциалом усилителя. При этом важно не создавать «земляные петли» – соединение экрана должно происходить в одной точке, ближе к входу питания.
Обязательно разделите «аналоговую» и «цифровую» земли. Питание Bluetooth-модуля должно проходить через LC-фильтр: последовательно индуктивность от 10 до 100 мкГн и параллельно керамический конденсатор 100 нФ на землю. Это сгладит высокочастотные выбросы и защитит модуль от шумов со стороны усилителя.
Межблочные соединения (аудио-выход Bluetooth) должны быть выполнены экранированными проводами минимальной длины. При использовании платы с линейным выходом избегайте «соприкосновения» сигнальных дорожек с трассами питания или цифровыми шинами. Хорошим решением будет установка ферритовых колец на провода сигнального выхода.
Модуль следует размещать как можно дальше от трансформаторов, силовых транзисторов и импульсных преобразователей. Оптимально – вынести его за пределы основного корпуса усилителя и соединить через короткий экранированный кабель.
Особое внимание – питанию. Используйте отдельный стабилизатор на 3.3 В или 5 В (в зависимости от модели модуля), желательно с низким уровнем пульсаций (LDO-регулятор). Параллельно стабилизатору установите электролитический конденсатор (от 100 мкФ) и танталовый или керамический (1–10 мкФ) для фильтрации широкого диапазона частот.
Проверка совместимости модуля с источником сигнала (смартфоном, ПК)
Для смартфонов важно проверить версию Bluetooth. Модули с версией ниже 4.0 могут не обеспечить стабильное соединение или качество звука на современных устройствах. Рекомендуется использовать модуль с поддержкой Bluetooth 4.2 и выше, так как они обеспечивают лучшую энергоэффективность и совместимость с современными смартфонами, включая iOS и Android.
Для ПК необходимо удостовериться, что на компьютере установлены актуальные драйверы Bluetooth, поддерживающие профиль A2DP. Если встроенный адаптер устарел, можно использовать внешний USB-Bluetooth-адаптер с поддержкой версии 4.0 и выше.
Рекомендуется протестировать сопряжение модуля с конкретным устройством перед финальной установкой: проверить наличие подключения, отсутствие прерываний звука и задержек. В некоторых случаях стоит обратить внимание на частоту работы (обычно 2.4 ГГц), чтобы избежать помех с Wi-Fi и другими устройствами.
Если модуль поддерживает только базовые профили (HFP/HSP), звук будет моно и низкого качества, что не подходит для усилителей. Выбирайте модули с чётко указанной поддержкой аудиопрофилей и версий Bluetooth, соответствующих вашим устройствам.
Установка и крепление модуля в корпус усилителя
Для надежной фиксации Bluetooth-модуля внутри корпуса усилителя необходимо выбрать место с достаточным пространством и вентиляцией. Оптимально размещать модуль вдали от силовых цепей и трансформатора, чтобы избежать электромагнитных помех.
Перед установкой удалите защитную крышку корпуса в зоне монтажа, убедитесь, что поверхность чистая и ровная. Используйте нейлоновые стойки с резьбой М3 или М2, чтобы закрепить модуль через монтажные отверстия на плате. Если таких отверстий нет, применяйте двухсторонний клеевой скотч с высокой адгезией, рассчитанный на электронику.
Провода питания и сигнальные кабели прокладывайте так, чтобы не создавать натяжения и не контактировать с подвижными деталями. Рекомендуется использовать термоусадочные трубки на соединениях для предотвращения коротких замыканий.
В случае металлического корпуса желательно установить изоляционную прокладку между модулем и корпусом для предотвращения замыканий и улучшения электромагнитной совместимости.
После фиксации проверьте надежность крепления, чтобы исключить вибрации и перемещения модуля при работе усилителя. Крепление должно выдерживать вибрационные нагрузки, характерные для автомобильных или домашних условий эксплуатации.
Вопрос-ответ:
Как определить, какой тип Bluetooth-модуля подходит для моего усилителя звука?
Выбор Bluetooth-модуля зависит от характеристик вашего усилителя и целей подключения. Если усилитель поддерживает вход AUX или RCA, подойдут модули с аналоговым выходом. Для более современной техники с цифровыми входами стоит выбирать модули с поддержкой SPDIF или оптического вывода. Также учитывайте версию Bluetooth — для стабильной передачи музыки лучше использовать версии не ниже 4.0. Размер модуля и способ питания (от USB, от отдельного адаптера или встроенного источника питания усилителя) тоже играют роль при выборе.
Какие инструменты и материалы понадобятся для подключения Bluetooth-модуля к усилителю?
Для подключения понадобится сам Bluetooth-модуль, провода для соединения (обычно RCA или 3.5 мм джек, в зависимости от входов усилителя), а также паяльник и припой, если требуется надежное соединение. Возможно, понадобится отвертка для снятия крышки усилителя, мультиметр для проверки контактов и изолента или термоусадочная трубка для защиты соединений. В некоторых случаях пригодится блок питания или USB-адаптер для питания модуля.
Как правильно подключить Bluetooth-модуль к усилителю, чтобы звук был качественным и без помех?
Для начала нужно подключить выход Bluetooth-модуля к входу усилителя, например, через AUX или RCA. Важно использовать экранированные кабели, чтобы минимизировать наводки и шумы. Модуль следует питать от стабильного источника, избегая использования некачественных адаптеров, которые могут создавать помехи. Если модуль встроен внутрь корпуса усилителя, рекомендуется хорошо закрепить его и обеспечить вентиляцию, чтобы избежать перегрева. После подключения нужно проверить громкость и качество сигнала, при необходимости отрегулировать уровни на усилителе и модуле.
Можно ли подключить несколько Bluetooth-устройств одновременно к одному усилителю через модуль?
Большинство простых Bluetooth-модулей рассчитаны на соединение с одним источником звука в данный момент. Если попытаться подключить несколько устройств одновременно, могут возникать перебои или конфликт сигналов. Для подключения нескольких устройств одновременно потребуется более сложное оборудование с поддержкой мультипоинтового подключения, которое обычно стоит дороже и требует дополнительной настройки.
Что делать, если после подключения Bluetooth-модуля к усилителю звук прерывается или отсутствует?
Первым делом проверьте правильность подключения проводов и питание модуля. Убедитесь, что усилитель выбран правильный вход, соответствующий выходу Bluetooth-модуля. Также стоит проверить, что устройство-источник (смартфон, планшет) успешно сопряжено с модулем и что громкость на обоих устройствах не слишком низкая. Если звук прерывается, возможно, причина в слабом сигнале Bluetooth или помехах от других устройств. Попробуйте перезагрузить модуль и уменьшить расстояние между ним и источником звука.
Какие провода нужно использовать для подключения Bluetooth-модуля к усилителю звука?
Для подключения Bluetooth-модуля к усилителю обычно используют два основных провода: аудиосигнал и питание. Аудиовыход с Bluetooth-модуля подключается к входу усилителя через RCA-кабели или миниджек — в зависимости от разъёмов устройств. Для питания модуля берут провод от блока питания или аккумулятора с напряжением 5 В (часто используется USB-адаптер). Важно соблюдать полярность при подключении питания и использовать качественные кабели, чтобы избежать помех и потери качества звука.
