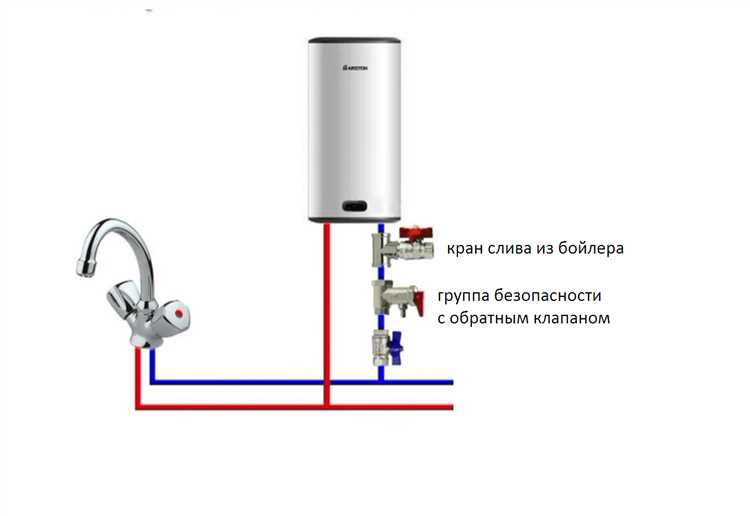

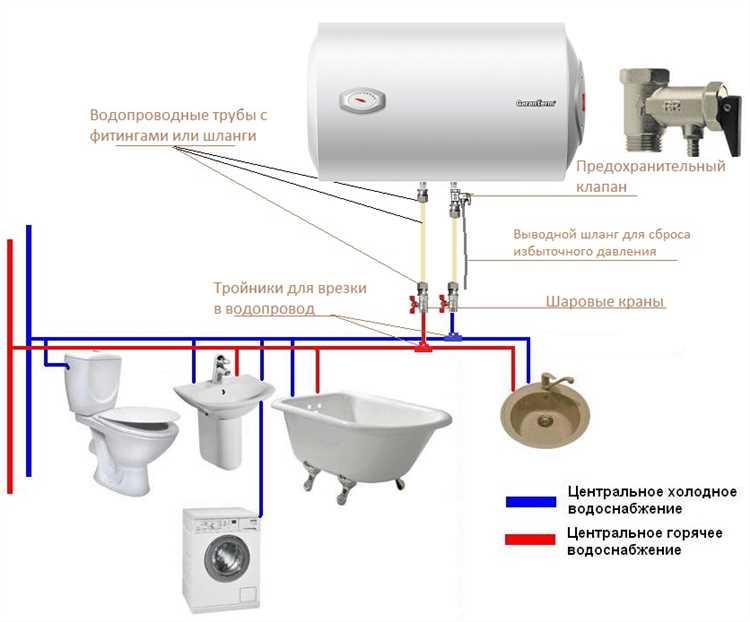

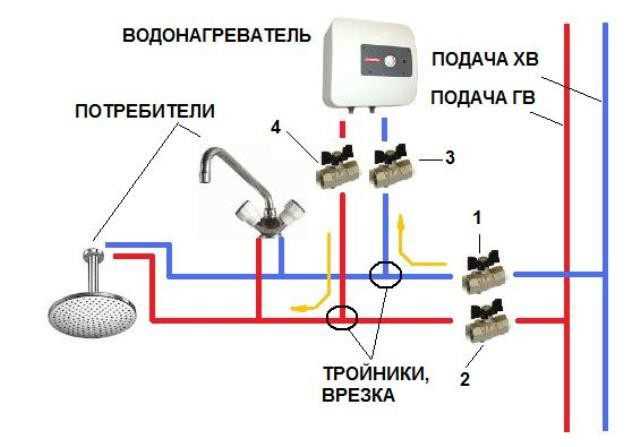

Установка водонагревателя – задача, требующая аккуратности и точного соблюдения правил подключения к электросети. Неправильное подключение приводит к сбоям в работе устройства, перегреву проводки и угрозе возгорания. Стандартный бойлер мощностью 1,5–2,5 кВт подключается к однофазной сети 220 В с обязательным заземлением.
Производители водонагревателей указывают технические требования к питающей линии в паспорте устройства. Для модели мощностью до 2 кВт достаточно медного кабеля сечением 1,5 мм². Если мощность выше, потребуется провод сечением 2,5 мм². Допустимая длина линии без снижения напряжения – не более 20 метров.
Бойлер подключается через отдельный автоматический выключатель, рассчитанный на ток, превышающий номинальный ток устройства на 20–25 %. Например, для нагревателя мощностью 2 кВт при напряжении 220 В потребляемый ток составит 9,1 А. Значит, нужен автомат на 10 А. Обязателен УЗО с током утечки 10–30 мА для защиты от поражения электрическим током при пробое на корпус.
Все соединения выполняются в распределительной коробке или напрямую на клеммной колодке бойлера. Категорически запрещено подключать водонагреватель через обычную розетку без заземления. Используются клеммы типа WAGO или винтовые соединения с надежным обжатием жил.
Перед началом работ необходимо отключить вводное питание квартиры, проверить отсутствие напряжения тестером и подготовить все материалы: автомат, УЗО, кабель нужного сечения, клеммники и термоусадочные трубки. Подключение бойлера к электросети своими руками требует точности и строгого соблюдения ПУЭ и рекомендаций производителя.
Выбор кабеля и автомата по мощности бойлера
Перед подключением бойлера важно определить его мощность, чтобы правильно подобрать сечение кабеля и номинал автомата. Неверный выбор приведёт к перегреву проводки или постоянным срабатываниям защиты.
Для бойлера мощностью до 2 кВт достаточно медного кабеля с сечением 1,5 мм². Если мощность устройства находится в пределах 2–3,5 кВт, рекомендуется использовать кабель с сечением 2,5 мм². При установке водонагревателя мощностью от 3,5 до 5,5 кВт требуется кабель с сечением 4 мм². Для моделей выше 5,5 кВт – от 6 мм² и выше, в зависимости от параметров сети и длины линии.
Номинал автомата должен соответствовать расчётному току, но не превышать допустимую нагрузку на кабель. Для линии с кабелем 1,5 мм² ставится автомат на 16 А, для 2,5 мм² – 25 А, для 4 мм² – 32 А, для 6 мм² – 40 А. Если кабель длинный (свыше 20 м), необходимо сделать перерасчёт с учётом падения напряжения.
Всегда используется трёхжильный медный кабель типа ВВГнг-LS или NYM, где одна жила – фаза, вторая – ноль, третья – заземление. Подключение без заземляющего провода запрещено.
Автомат устанавливается в щитке на отдельную линию, без подключения других потребителей. Допустимо использовать только автоматический выключатель типа C по характеристике тока. Тип B может срабатывать ложно из-за пусковых токов.
При выборе материалов недопустимо использовать алюминиевую проводку, кабель меньшего сечения или автомат с завышенным номиналом. Это создаёт риск возгорания и выхода из строя оборудования.
Определение места подключения и требований к розетке
Бойлер подключают к электросети в непосредственной близости от места установки. Оптимальное расстояние от прибора до розетки – не более 1,5 м. Это минимизирует длину кабеля, снижает потери напряжения и риск перегрева проводки.
Розетка должна быть установлена на высоте не ниже 0,5 м от уровня пола и не ближе 0,6 м от водопроводных труб и бойлера. Категорически запрещено размещать розетку в зоне прямого воздействия пара и брызг воды. Допустимое размещение – за пределами влажной зоны с доступом для обслуживания.
Подключение водонагревателя требует розетки с заземляющим контактом. Номинальный ток – не менее 16 А. Для защиты сети рекомендуется установка розетки с встроенной крышкой и степенью защиты не ниже IP44. Это исключает попадание влаги внутрь корпуса при эксплуатации в помещениях с повышенной влажностью.
Проводка к бойлеру должна быть выполнена кабелем с медными жилами сечением от 2,5 мм² для приборов мощностью до 3,5 кВт. Для более мощных моделей потребуется кабель сечением 4 мм² и отдельная линия от щитка с автоматическим выключателем соответствующего номинала.
Запрещается подключать бойлер через удлинители и тройники. Это увеличивает нагрузку на контакты и создает риск возгорания.
Подготовка электропроводки для бойлера
Перед подключением бойлера необходимо заранее предусмотреть отдельную линию электропитания от распределительного щита. Это исключает перегрузку общей сети и снижает риск возгорания.
- Прокладывайте кабель от щита до точки подключения бойлера без соединений и скруток.
- Используйте медный кабель сечением не менее 2,5 мм² для бойлеров мощностью до 3 кВт. Для моделей выше 3 кВт – от 4 мм².
- Обязательно устанавливайте отдельный автоматический выключатель с номиналом, соответствующим мощности бойлера. Например, для 2 кВт – автомат на 10 А, для 3 кВт – на 16 А.
- На вводе линии ставьте УЗО с током утечки не более 30 мА. Это обязательное требование для влажных помещений.
- Прокладку кабеля выполняйте в гофре или пластиковом кабель-канале. В местах возможного механического воздействия используйте металлическую гофру.
- Разводку ведите по кратчайшему маршруту, избегая пересечений с водопроводными и газовыми трубами. Минимальное расстояние от кабеля до водопровода – 30 мм.
- Запрещается прокладывать линию в одной трубе с слаботочными системами – интернетом, телевидением и телефонной связью.
- На выходе провода для подключения к бойлеру оставляйте запас длины не менее 20 см для удобства монтажа.
Каждое соединение в распределительной коробке выполняйте на клеммных зажимах или WAGO. Скрутки и пайка недопустимы.
Перед подключением бойлера проводку проверяют тестером: прозвон кабеля, контроль фазировки, наличие заземления. Только после этого выполняют подключение.
Установка УЗО для защиты бойлера
Бойлер относится к приборам повышенной опасности из-за постоянного контакта с водой. Для исключения поражения электрическим током при пробое изоляции нагревательного элемента или других неисправностях необходимо установить устройство защитного отключения (УЗО).
Выбирать УЗО для бойлера следует по току утечки и номинальному току. Рекомендуемое значение тока утечки – не более 30 мА. Номинальный ток подбирается с запасом, обычно на 16 или 25 А, в зависимости от мощности водонагревателя и сечения проводки.
Монтаж выполняется следующим образом:
- Отключить питание на распределительном щите.
- Установить УЗО в электрощите на DIN-рейку после автоматического выключателя, защищающего бойлер.
- Подключить фазный провод от автомата к входной клемме УЗО.
- Вывести фазный провод с выходной клеммы УЗО к бойлеру.
- Ноль подключить к соответствующей входной клемме УЗО, далее – на бойлер.
- Заземление напрямую соединить с корпусом бойлера, минуя УЗО.
После подключения проверить работоспособность устройства нажатием кнопки «Тест». При исправном УЗО цепь должна разорваться. Если срабатывания нет – устройство непригодно к эксплуатации.
Запрещено подключать бойлер без заземления или напрямую в сеть без защитных устройств. Использование УЗО обязательно в помещениях с повышенной влажностью, к которым относятся ванные комнаты и душевые.

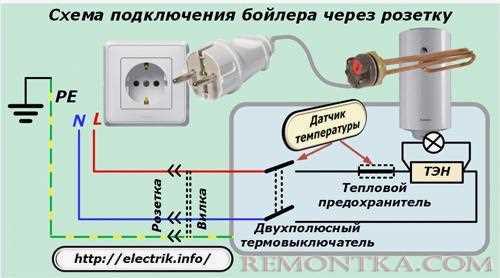

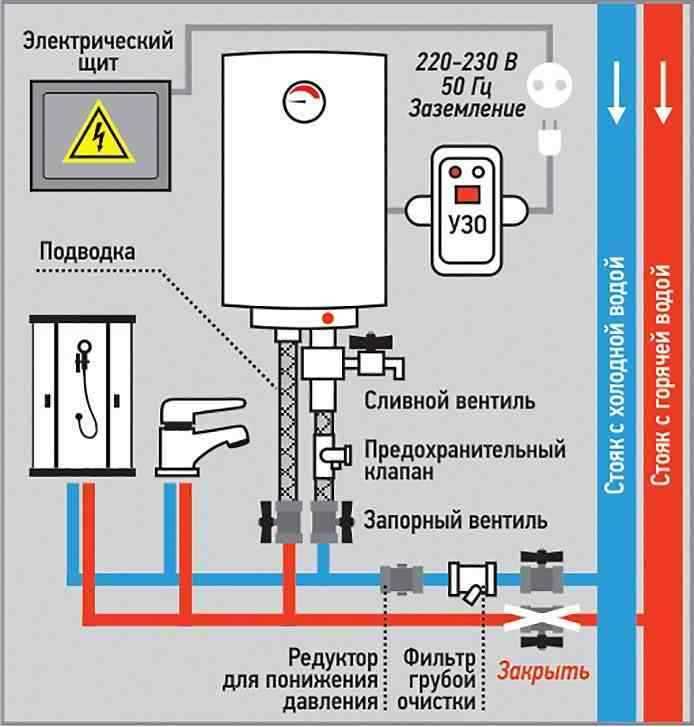

Схема подключения бойлера к электросети
Для подключения бойлера потребуется выделенная линия от электрощита с отдельным автоматическим выключателем. Мощность автомата подбирается по потреблению устройства: для бойлера на 1,5–2 кВт устанавливают автомат на 10 А, для 2–3 кВт – на 16 А.
Провод прокладывают медный, с сечением жилы не менее 2,5 мм² для устройств до 3 кВт. Кабель лучше брать трехжильный (фаза, ноль, заземление). Маркировка жил: коричневый или красный – фаза (L), синий – ноль (N), жёлто-зелёный – заземление (PE).
Рекомендуется подключать бойлер через УЗО с током утечки не более 30 мА. УЗО ставится после автомата. Сначала подключается автоматический выключатель, от него кабель идёт на УЗО, затем – к бойлеру.
На бойлере клеммы подписаны: L, N и знак заземления. Фазу подключают к клемме L, ноль – к N, заземляющий провод – к контакту заземления корпуса. Подключение выполняется только при обесточенной сети.
Соединения в распределительной коробке или клеммнике выполняют с использованием клемм WAGO или винтовых зажимов, исключая скрутки. Контакты должны быть плотными и надёжно зафиксированными.
Запрещается подключать бойлер без заземления. При отсутствии защитного проводника использовать бойлер опасно.

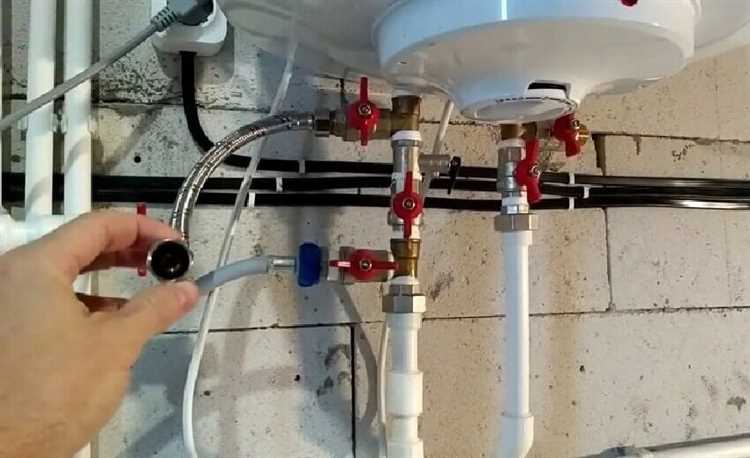

Монтаж розетки или прямого подключения бойлера
Выбор между монтажом розетки и прямым подключением бойлера зависит от конструкции прибора и требований безопасности. Розетка обеспечивает удобство отключения, но должна быть рассчитана на нагрузку от 16 А и иметь заземление. Используйте розетки с медными контактами и надежным корпусом из негорючего материала.
При монтаже розетки установите её на высоте не ниже 0,7 метра от пола, чтобы избежать попадания воды и обеспечить удобный доступ. Для подключения бойлера используйте трехжильный кабель с сечением не менее 2,5 мм², если мощность прибора до 3,5 кВт. При большей мощности – не менее 4 мм².
Если выбран способ прямого подключения, подведите кабель к распределительной коробке, где установите автоматический выключатель на 16–20 А в зависимости от мощности. Подключение проводов выполняйте строго по цветовой маркировке: фаза – коричневый или черный, ноль – синий, заземление – желто-зеленый.
Для обоих вариантов обязательна установка устройства защитного отключения (УЗО) с током срабатывания 30 мА, что снизит риск поражения электрическим током. Все соединения должны быть надежно затянуты и проверены на отсутствие перегрева после включения.
Используйте влагозащищенные розетки и коробки при монтаже в помещениях с повышенной влажностью. Все работы выполняйте при отключенном электропитании и после проверки исправности инструмента и изоляции проводов.
Проверка заземления и полярности подключения
Перед подключением бойлера убедитесь в наличии надежного заземления. Используйте мультиметр в режиме проверки сопротивления. Сопротивление между заземляющим проводом и металлическим корпусом должно быть менее 1 Ом. При отсутствии заземления или сопротивлении выше нормы подключение опасно и требует установки отдельного заземляющего контура.
Полярность подключаемых проводов проверяется фазомерной отверткой или мультиметром. Фазный провод подключайте к клемме, обозначенной L, нулевой – к N. Ошибка в подключении нарушает работу автоматики и может привести к выходу бойлера из строя.
Проверку проводов рекомендуется проводить при отключенном электропитании. Для точной диагностики можно использовать тестер на непрерывность цепи, чтобы убедиться в отсутствии повреждений и правильности подключения.
Если в распределительном щите установлены автоматы и УЗО, их исправность следует проверить отдельно, прежде чем подавать напряжение на бойлер. При подозрениях на неправильное подключение вызовите квалифицированного электрика.
Проверка работоспособности бойлера после подключения
После завершения подключения бойлера к электросети первым шагом проверьте напряжение на клеммах устройства мультиметром. Значение должно соответствовать номинальному напряжению, указанному на табличке (обычно 220 В). При отклонении более 10% необходима дополнительная диагностика электросети.
Включите бойлер и убедитесь, что индикатор нагрева горит. Через 5–7 минут измерьте температуру воды на выходе. Она должна начать расти не менее чем на 5–7 °C. При отсутствии нагрева проверьте сопротивление ТЭНа мультиметром – оно должно соответствовать значению из инструкции (обычно 20–30 Ом).
Осмотрите место подключения на предмет нагрева проводов и клемм. В норме температура корпуса бойлера и проводов не должна превышать 40 °C. Повышение температуры говорит о плохом контакте или перегрузке, требующих устранения.
После достижения установленной температуры автоматический термостат должен отключить нагрев. Проверку можно провести, измеряя ток через ТЭН при выключенном индикаторе нагрева – он должен быть близок к нулю.
Наконец, проверьте герметичность системы: отсутствие капель и подтеков на соединениях и корпусе. Нарушение герметичности приведёт к повреждению оборудования и опасности замыкания.
Вопрос-ответ:
Какие инструменты и материалы нужны для подключения бойлера к электросети своими руками?
Для подключения бойлера потребуется набор основных инструментов: отвертки (крестовая и плоская), индикаторная отвертка или мультиметр для проверки напряжения, кусачки и стриппер для зачистки проводов, а также пассатижи. Из материалов понадобятся кабель подходящего сечения, розетка или клеммная колодка, автоматический выключатель (автомат) на нужный ток, изолента или термоусадочные трубки для защиты соединений. Важно, чтобы сечение кабеля соответствовало мощности бойлера и длине линии, чтобы избежать перегрева проводки.
Как правильно выбрать место для установки бойлера и розетки?
Место для бойлера должно быть удобным для обслуживания и обеспечивать безопасность. Обычно его устанавливают в ванной комнате или на кухне, поближе к точкам водозабора, чтобы минимизировать длину труб и теплопотери. Розетка должна находиться в сухом месте, на расстоянии не менее 60 см от источников воды, чтобы избежать риска короткого замыкания или поражения электрическим током. Желательно, чтобы розетка была с заземлением и установленным автоматом для защиты от перегрузок и утечек тока.
Какие ошибки чаще всего допускают при самостоятельном подключении бойлера к электросети?
Часто встречается неправильный выбор кабеля — слишком тонкий провод может привести к перегреву и повреждению проводки. Иногда забывают установить автомат защиты или выбирают выключатель с неподходящим номиналом, что снижает безопасность. Ещё одна ошибка — отсутствие заземления, из-за чего увеличивается риск поражения током при неисправностях. Также некоторые пренебрегают качеством соединений, не фиксируют контакты плотно или оставляют оголённые провода, что может привести к короткому замыканию. Все эти ошибки повышают риск аварий и снижают срок службы оборудования.
Можно ли подключить бойлер напрямую к электрической сети без установки дополнительной защиты?
Подключать бойлер напрямую к электросети без установки защитных устройств не рекомендуется. В цепи должны обязательно быть автоматический выключатель и устройство защитного отключения (УЗО). Автомат отключит питание при перегрузке или коротком замыкании, а УЗО — при утечке тока на корпус, что спасает от поражения электричеством. Без этих элементов существует высокий риск пожара и травм, особенно в помещениях с повышенной влажностью. Защитные устройства повышают безопасность и продлевают срок службы бойлера.
