Подключение бра без отдельного выключателя требует точного понимания схемы подключения и особенностей электропроводки. Чаще всего такое решение используется при управлении освещением с помощью настенного выключателя общего назначения, проходного переключателя или системы «умного дома». Важно учитывать, откуда будет подаваться питание и как отключать свет без физической кнопки на стене.
Прежде всего, необходимо выбрать подходящий способ управления: через розетку с выключателем, с сенсорным или дистанционным управлением, либо с подключением к осветительной линии, управляемой централизованно. Например, бра можно подключить напрямую к розетке с кнопкой питания или установить радиоуправляемое реле внутри монтажной коробки. Это позволяет исключить механический выключатель и при этом сохранить полноценное управление.
Ошибки чаще всего возникают при подключении нулевого и фазного провода. Если фаза подключается напрямую, а ноль идет через управляющее устройство, при отключении света питание всё ещё может оставаться на корпусе – это нарушает правила электробезопасности. Фаза должна всегда разрываться первым элементом цепи, вне зависимости от наличия выключателя. Пренебрежение этим правилом может привести к поражению электрическим током при замене лампы или ремонте.
Также стоит избегать использования удлинителей или самодельных распределителей для постоянного подключения бра. Они не рассчитаны на длительные нагрузки, не обеспечивают заземления и могут создавать пожароопасную ситуацию. Используйте сертифицированные устройства, рассчитанные на постоянную работу в электросети.
Если бра монтируется в помещении с высокой влажностью, например в ванной, его подключение без выключателя требует установки герметичной монтажной коробки и применения проводов с двойной изоляцией. Также обязательно наличие УЗО в распределительном щите – в случае короткого замыкания это спасет не только прибор, но и жильцов.
Что нужно учитывать при выборе места установки бра
- Расстояние от пола – оптимально 150–170 см до центра светильника. Это обеспечивает комфортное восприятие света при сидении или стоянии.
- Близость к функциональным зонам – устанавливайте бра рядом с объектами, которые требуют локального освещения: изголовье кровати, зеркало, рабочий стол, зона чтения.
- Наличие доступа к электропроводке – место установки должно находиться вблизи существующего распределительного узла или предусматривать возможность скрытого подвода кабеля.
- Отсутствие препятствий – исключите монтаж возле открывающихся дверей, шкафов, штор. Минимальное расстояние до занавесок – 20 см.
- Материал стены – для гипсокартона необходимо предусмотреть закладные, так как бра имеют вес, создающий нагрузку на крепление.
- Симметрия и визуальный баланс – в парных установках (например, по бокам зеркала или кровати) соблюдайте точные расстояния и высоту для равномерного освещения и эстетики.
- Видимость и слепящий эффект – избегайте направленного света в глаза при сидении или лежании. Используйте модели с рассеивателями или регулируемыми плафонами.
- Учет последующего обслуживания – оставьте зазор от потолка и других конструкций для удобства замены ламп и чистки.
Какие типы бра можно подключить напрямую к сети

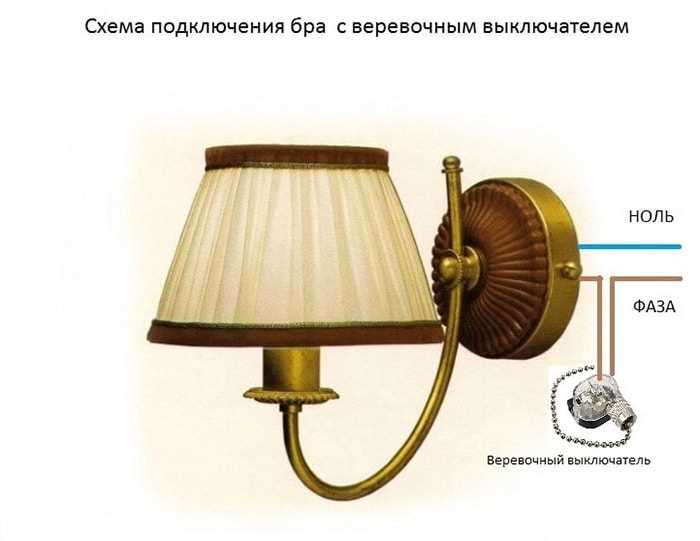

К сети 220 В напрямую можно подключать бра с встроенным выключателем. Такие модели оснащены цепью размыкания, чаще всего в виде кнопки, шнурка или поворотного механизма, позволяющего управлять светом без отдельного настенного выключателя. Это наиболее удобный вариант при установке в местах с ограниченным доступом к основному электровыключателю.
Подходят и бра с сенсорным управлением, которые реагируют на касание. Устройства этого типа требуют правильной фазы подключения, так как управление осуществляется через встроенную электронику. Ошибочная подача нуля на управляющий контакт приведёт к некорректной работе или выходу из строя.
Модели с датчиком движения или освещённости также можно подключать без отдельного выключателя. Они включаются автоматически при обнаружении движения или снижении уровня света. Важно обеспечить непрерывную подачу питания – установка в цепь внешнего выключателя может нарушить работу встроенной автоматики.

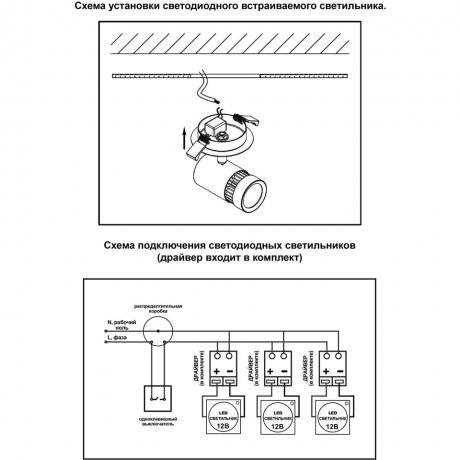

Некоторые светодиодные бра с драйвером внутренней установки рассчитаны на прямое подключение к сети без дополнительной коммутации. Перед подключением следует проверить, чтобы драйвер был рассчитан на входное напряжение 220 В и имел защиту от перегрузки.
Категорически не рекомендуется подключать напрямую бра, предназначенные для работы от пониженного напряжения (например, 12 В), если они не снабжены встроенным трансформатором. Такое подключение приведёт к немедленному выходу светильника из строя.
Как выбрать кабель и сечение провода для подключения
Для подключения бра без выключателя используйте медный кабель с двойной изоляцией типа ВВГнг-LS. Он устойчив к возгоранию и подходит для скрытой и открытой прокладки в жилых помещениях.
Минимальное допустимое сечение – 1,5 мм². Оно рассчитано на ток до 16 А, что с запасом перекрывает мощность большинства настенных светильников (до 3 кВт). Применение провода меньшего сечения приведёт к перегреву и увеличению риска короткого замыкания.
Если длина кабеля от распределительной коробки до бра превышает 10 метров, учтите падение напряжения. В таких случаях лучше использовать сечение 2,5 мм² для снижения потерь и повышения надёжности соединения.
Избегайте алюминиевых проводов – они менее гибкие, склонны к окислению и хуже контактируют с клеммными зажимами. При монтаже через клеммы WAGO или аналогичные необходимо использовать провода с однопроволочной жилой для надёжной фиксации.
Для влажных помещений, таких как ванные, кабель должен иметь степень защиты не ниже IP44 и прокладываться в гофре. В остальных случаях допускается монтаж по стене или внутри кабель-канала.
Пошаговая инструкция подключения бра к розетке
1. Отключите питание в распределительном щите, чтобы исключить риск поражения электрическим током. Проверьте отсутствие напряжения тестером.

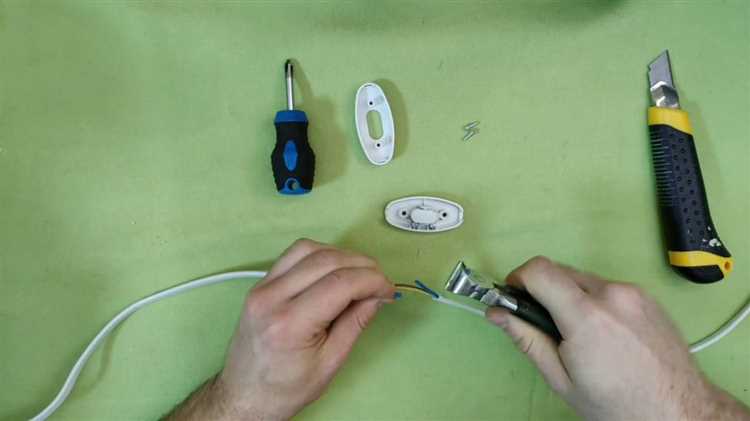

2. Подготовьте кабель с вилкой. Подойдёт трёхжильный кабель сечением 0,75–1,0 мм², длина – в зависимости от расстояния до розетки. На одном конце установите стандартную евровилку, зафиксировав провода согласно цветовой маркировке: фаза – коричневый, ноль – синий, заземление – жёлто-зелёный.

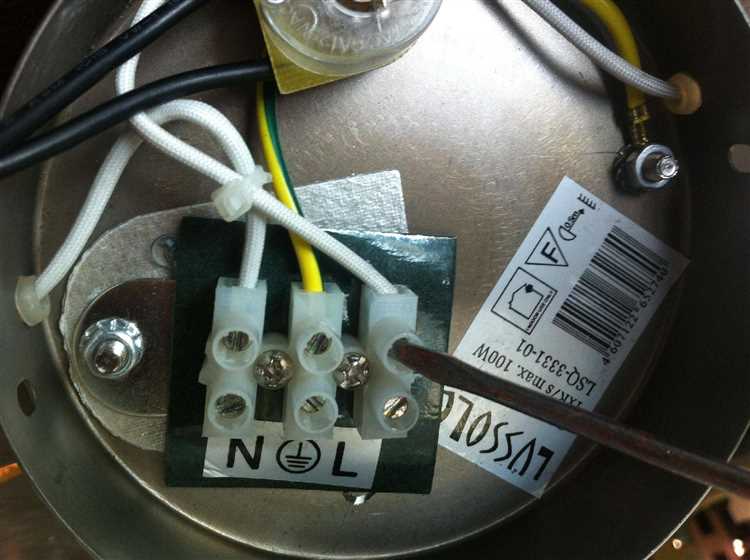

3. Снимите декоративную часть бра и определите клеммы подключения. Обычно это два винтовых зажима: L (фаза) и N (ноль). Если корпус металлический и есть заземляющий болт, подключите третий провод.
4. Подключите кабель к клеммам бра. Совместите проводники с соответствующими метками: коричневый к L, синий к N. При наличии заземляющего провода – к корпусу. Надёжно затяните винты и убедитесь в отсутствии оголённых участков.
5. Зафиксируйте бра на стене согласно инструкции. Убедитесь, что кабель не перетянут и не зажат между корпусом и стеной.
6. Вставьте вилку в розетку. Включите автомат на щитке и проверьте работоспособность светильника. Если бра не горит, повторно проверьте надёжность соединений и правильность фазировки.
Как использовать проходную клеммную колодку при подключении
Проходная клеммная колодка позволяет надёжно соединить проводники без пайки и скруток. При подключении бра без выключателя её используют для распределения питания и соединения проводов осветительного прибора с питающей линией.
Перед подключением обесточьте цепь и убедитесь в отсутствии напряжения тестером. Снимите изоляцию с проводов на 8–10 мм. Вставьте фазный и нулевой провода в соответствующие гнёзда клеммной колодки до упора. Зажимы фиксируются либо винтами, либо нажимными механизмами, в зависимости от типа клеммника. Используйте клеммники, рассчитанные на ток не менее 10 А, если бра оснащено лампами накаливания или мощными светодиодами.
Если в распределительной коробке уже есть питающий кабель, фазу от него подайте на клемму, откуда она уйдёт к бра. То же сделайте с нулём. При необходимости подключения нескольких светильников используйте клеммник с несколькими параллельными каналами.
При установке в нишах или коробах избегайте натяжения проводов. Не допускается соединение алюминиевых и медных жил в одной клемме – возможна электрохимическая коррозия. В этом случае используйте клеммы с антикоррозийной пастой или переходные адаптеры.
После подключения проверьте фиксацию каждого провода, потянув за него с усилием. Завершите монтаж, включив питание и проверив работоспособность светильника.
Можно ли управлять бра через настенный выключатель, если он не предусмотрен

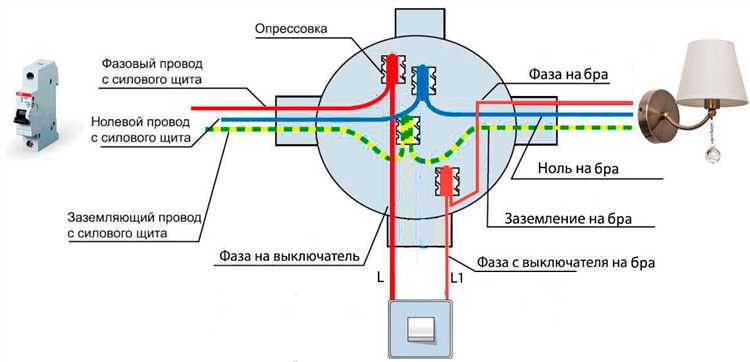

Для организации управления с настенного выключателя необходимо обеспечить наличие в коробке питающего кабеля с фазой и нулём, а также провода для подключения переключателя. Если проводка рассчитана только на подачу питания без промежуточного выключателя, потребуется прокладка дополнительного провода или замена кабеля на трехжильный.
При отсутствии возможности прокладки дополнительного кабеля для выключателя, применяются беспроводные решения: радиовыключатели или системы умного дома, которые позволяют управлять светильником дистанционно без изменения электропроводки.
Важно учитывать, что попытка напрямую подключить настенный выключатель в схему без соответствующей разводки может привести к замыканию или некорректной работе устройства. Рекомендуется привлекать квалифицированного электрика для проверки и переоборудования линии питания бра с учётом норм ПУЭ и электробезопасности.
Если бра не предусматривает управление через выключатель, его установка может быть заменена на модель с поддержкой настенного управления, что упростит монтаж и гарантирует корректную работу.
Что важно знать о безопасности при подключении напрямую
Подключение бра без выключателя означает, что осветительный прибор всегда будет под напряжением при подаче питания на линию. Перед началом работ обязательно отключите питание в щитке, используя тестер для проверки отсутствия напряжения.
Используйте провод с сечением не менее 1,5 мм² для линии освещения, чтобы избежать перегрева и падения напряжения. Все соединения должны выполняться в герметичных клеммных колодках или распаечных коробках с защитой от коррозии и механического повреждения.
Обязательно заземлите корпус бра, если изделие предусматривает заземляющий контакт. Это снизит риск поражения электрическим током при пробое изоляции.
Не допускается подключение напрямую к линии без автоматического защитного устройства – используйте автомат на 6-10 А с характеристикой B, соответствующий электропроводке и нагрузке бра.
Устанавливайте светильник в местах с доступом к сервису и без риска попадания влаги, если бра не имеет соответствующего класса защиты IP.
При выборе места подключения избегайте объединения с силовыми линиями для бытовых приборов, чтобы минимизировать электромагнитные помехи и перегрузки.
Проводку прокладывайте таким образом, чтобы избежать механических повреждений, прокладывая кабель в гофрированных трубах или кабель-каналах.
Для надежности используйте современные материалы и проверенные марки проводов, соответствующие ГОСТ и требованиям ПУЭ.
Типовые ошибки при подключении бра без выключателя и как их избежать
Подключение бра без выключателя требует точного соблюдения правил, чтобы обеспечить безопасность и корректную работу светильника. Ниже перечислены распространённые ошибки и методы их предотвращения.
- Подключение напрямую к фазе и нулю без учета заземления.
Отсутствие заземляющего провода увеличивает риск поражения электрическим током.
Решение: обязательно подключайте заземление согласно схеме, если корпус бра металлический или инструкция требует защитное заземление.
- Перепутывание фазного и нулевого проводов.
Это приводит к постоянному присутствию фазы на корпусе и повышает опасность при прикосновении.
Решение: используйте индикатор напряжения или мультиметр для проверки проводов перед подключением.
- Отсутствие установки автоматического выключателя или предохранителя.
Без защиты электропроводка и светильник могут выйти из строя при коротком замыкании или перегрузке.
Решение: обязательно подключайте бра через автоматический выключатель соответствующего номинала (обычно 6-10 А для освещения).
- Использование проводов неподходящего сечения.
Сечение меньше рекомендованного вызывает перегрев и повышает риск возгорания.
Решение: для освещения применяйте медные провода сечением не менее 1,5 мм².
- Соединение без использования клеммников или надежной изоляции.
Плохой контакт приводит к искрению и перегоранию.
Решение: используйте сертифицированные клеммники или пайку с последующей термоусадкой, изолируйте каждое соединение.
- Игнорирование правил установки выключателя в цепи.
Если планируется использовать выключатель, его нужно ставить именно на фазу, а не на ноль.
Решение: при последующем монтаже выключателя подключайте только фазный провод к его контактам.
- Неправильный выбор светильника для подключения без выключателя.
Некоторые бра рассчитаны исключительно на питание через выключатель и без него быстро выходят из строя.
Решение: выбирайте модели с отдельным встроенным выключателем или предназначенные для постоянного питания.
Соблюдение этих рекомендаций исключит большинство ошибок при подключении бра без выключателя и обеспечит безопасность эксплуатации.
Вопрос-ответ:
Можно ли подключить бра напрямую к электрической сети без выключателя?
Да, такое подключение возможно, но требуется особое внимание к правильной схеме подключения и безопасности. Важно убедиться, что проводка соответствует нормам и использовать клеммники или клеммные колодки для надежного соединения. Также следует проверить, что источник питания отключен перед работой с проводами.
Как избежать короткого замыкания при подключении бра без выключателя?
Чтобы избежать короткого замыкания, нужно правильно определить фазу и ноль, изолировать все оголённые участки проводов и использовать качественные соединительные элементы. Нельзя соединять фазу с нулём напрямую, а также стоит проверять проводку на наличие повреждений и соблюдать полярность подключения.
Какие инструменты и материалы нужны для подключения бра без выключателя?
Понадобятся индикатор напряжения для определения фаз, отвертка, изолента или термоусадочные трубки для изоляции, клеммники или соединительные колодки для надежного контакта, а также провода нужного сечения. Рекомендуется также иметь перчатки для защиты и мультиметр для проверки соединений.
Что делать, если после подключения бра без выключателя он не загорается?
В первую очередь стоит проверить, подается ли напряжение на светильник, правильно ли подключены провода (фаза и ноль), и нет ли повреждений в проводке. Также стоит проверить исправность самой лампы. Если все подключено верно, но светильник не работает, возможно, есть проблема с источником питания или с внутренней электрикой бра.
Можно ли использовать бра без выключателя как основное освещение в комнате?
Использовать бра без выключателя в качестве основного освещения нежелательно, так как управление светом будет затруднено. Такие светильники чаще применяются как дополнительное или декоративное освещение. Для удобства стоит предусмотреть отдельное включение через выключатель или управлять ими с помощью розетки с выключателем.
Можно ли подключить бра без выключателя напрямую к проводке, и как это сделать безопасно?
Да, подключение бра без выключателя возможно, если светильник оснащён встроенным выключателем на корпусе или сенсорным управлением. Для этого необходимо подвести провод к источнику питания, обычно к потолочной или настенной распределительной коробке, учитывая фазу и ноль. Очень важно отключить электричество перед работой и использовать надежные клеммники для соединения проводов. Рекомендуется тщательно проверить правильность подключения и надежность изоляции, чтобы избежать коротких замыканий и поражения током.
Какие ошибки чаще всего допускают при подключении бра без выключателя и как их избежать?
Одной из частых ошибок является неправильное определение фазного и нулевого проводов, что может привести к тому, что светильник будет постоянно включен или неработоспособен. Еще одна распространённая ошибка — отсутствие надежного контакта в соединениях, что может вызвать искрение и перегрев. Чтобы избежать проблем, перед началом монтажа следует проверить напряжение тестером, использовать качественные соединительные элементы и тщательно закрепить провода. Также нельзя забывать об отключении питания и соблюдении правил электробезопасности.
