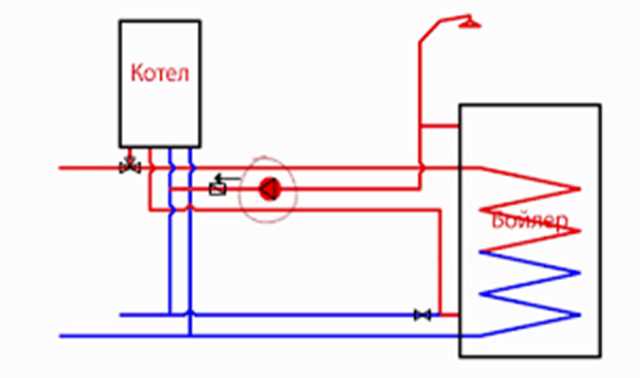

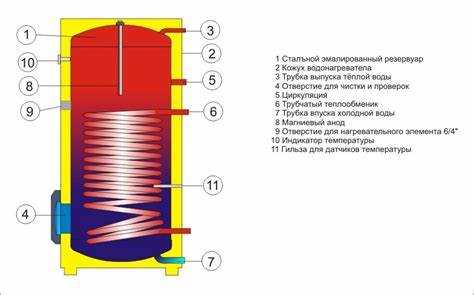

Правильное подключение бойлера косвенного нагрева к двухконтурному котлу обеспечивает стабильное горячее водоснабжение и эффективное использование тепловой мощности системы отопления. В типовой схеме бойлер функционирует как дополнительный накопитель тепла, нагревая воду за счет теплоносителя из контура котла.
Основной элемент схемы – циркуляционный насос, который обеспечивает движение теплоносителя между котлом и бойлером. При этом важно правильно организовать точки подключения: подача теплоносителя идет в верхнюю часть бойлера, а обратка – из нижней, что способствует оптимальному теплообмену и предотвращает застой воды.
Для предотвращения гидравлических ударов и повышения надежности системы рекомендуют устанавливать гидравлический разделитель или группу безопасности. Управление работой насоса должно осуществляться с помощью реле давления или температурных датчиков, чтобы исключить одновременную работу контура отопления и контура ГВС с бойлером.
Особое внимание уделяют соблюдению направлений потоков и монтажу обратных клапанов, которые исключают обратный ток теплоносителя и обеспечивают корректную работу оборудования. Соблюдение этих рекомендаций гарантирует стабильную работу и длительный срок службы системы.
Выбор места установки бойлера косвенного нагрева рядом с котлом
Правильное расположение бойлера косвенного нагрева существенно влияет на эффективность работы системы и удобство обслуживания. При выборе места следует учитывать следующие технические и эксплуатационные параметры:
- Минимальная длина трубопроводов: чтобы сократить теплопотери и снизить затраты на циркуляцию, бойлер размещают на расстоянии не более 1-1,5 метров от котла.
- Доступ для обслуживания: оставляйте минимум 60 см свободного пространства перед бойлером и котлом для замены магниевого анода, проверки теплообменника и подключения датчиков.
- Вентиляция и защита от конденсата: помещение должно иметь приток свежего воздуха, а бойлер не должен располагаться в зонах с повышенной влажностью или прямым попаданием влаги.
- Уровень пола: установка бойлера должна обеспечивать устойчивое и ровное положение, исключая риск деформации корпуса и нарушений в работе теплообменника.
- Электропитание и подключение датчиков: выбирайте место с возможностью удобного подведения электрических кабелей и установки автоматики управления.
Отдельно стоит учесть ориентацию патрубков бойлера и котла для оптимального монтажа трубопроводов без лишних изгибов. Рекомендуется монтаж на прочной несущей поверхности с антивибрационной прокладкой.
Подключение подачи теплоносителя от котла к бойлеру: последовательность действий
Для правильного подключения подачи теплоносителя от двухконтурного котла к бойлеру косвенного нагрева необходимо следовать четкой последовательности этапов, обеспечивающей эффективный теплообмен и безопасность системы.
1. Отключите котел и слейте часть теплоносителя для предотвращения протечек при монтаже.
2. Установите на подающем трубопроводе от котла к бойлеру запорный кран, позволяющий при необходимости перекрыть поток теплоносителя без отключения всей системы.
3. Монтируйте обратный клапан сразу после запорного крана, чтобы исключить обратное движение теплоносителя и предотвратить гидравлические удары.
4. Подсоедините подающий трубопровод к входу теплообменника бойлера, используя металлические фитинги с герметичной прокладкой, устойчивой к высоким температурам (например, паронит или фторопласт).
5. Проложите трубопровод с минимальным количеством изгибов и уклоном в сторону котла, чтобы обеспечить естественный слив и избежать воздушных пробок.
6. Установите термометр на подающем трубопроводе для контроля температуры теплоносителя, оптимальной для нагрева бойлера (рекомендуемый диапазон 70–85°C).
7. Проверьте герметичность соединений, медленно запустив котел и наблюдая за отсутствием протечек.
8. Выпустите воздух из системы через встроенные или установленные на трубопроводах воздухоотводчики для предотвращения снижения теплоотдачи.
9. Подключите датчик температуры бойлера к управляющему блоку котла для автоматического регулирования подачи теплоносителя в зависимости от текущей температуры воды в бойлере.
10. После успешного тестирования системы запустите котел на полный цикл и убедитесь в стабильной работе без перегрева или недостаточного нагрева бойлера.

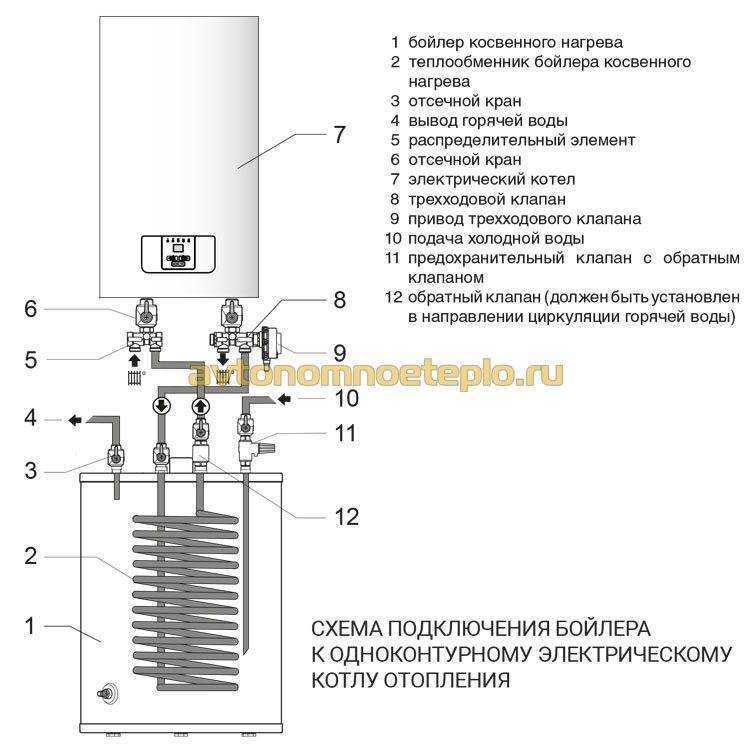

Монтаж обратной линии циркуляции между котлом и бойлером
Обратная линия циркуляции обеспечивает постоянное движение теплоносителя от бойлера к котлу, предотвращая перегрев и обеспечивая равномерный нагрев воды. Для монтажа необходимо использовать трубу диаметром не меньше основной подачи, обычно 20-25 мм, чтобы избежать гидравлических потерь и обеспечить достаточный поток.
Подключение обратной линии выполняется в нижней части бойлера и к обратному патрубку котла. Между ними устанавливают циркуляционный насос с регулируемой производительностью, позволяющий контролировать скорость движения теплоносителя. Рекомендуется использовать насос с плавным регулированием, чтобы адаптировать поток к текущим нагрузкам.
Для предотвращения обратного тока и гидроударов необходимо монтировать обратный клапан сразу после бойлера по направлению к котлу. Все соединения должны быть герметичными, с применением уплотнительных материалов, устойчивых к высоким температурам.
Система обратной линии оснащается балансировочным вентилем, позволяющим настраивать оптимальный расход воды. Это критично для поддержания стабильной температуры и предотвращения избыточного потребления энергии. Монтаж предусматривает минимальное количество фитингов и изгибов, чтобы снизить сопротивление потоку.
Обязательным элементом является установка термодатчиков на линии обратки, чтобы контролировать температуру теплоносителя и предотвращать работу котла в условиях низкой температуры обратной воды, что продлевает срок службы оборудования.

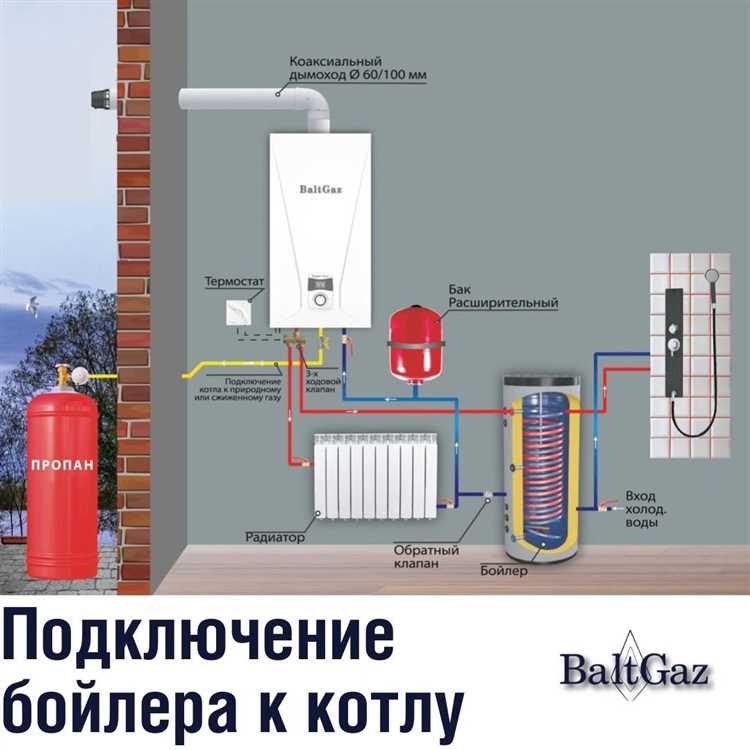

Установка и выбор насоса для циркуляции теплоносителя в системе
Для эффективной работы бойлера косвенного нагрева с двухконтурным котлом критически важен правильный подбор и монтаж циркуляционного насоса. Основной параметр – производительность насоса, она должна обеспечивать объем циркулирующего теплоносителя, соответствующий расчетному тепловому потоку бойлера. Обычно для бытовых систем выбирают насос с подачей от 2 до 5 кубометров в час и напором от 2 до 5 метров водяного столба.
Следующий важный фактор – напор насоса. Он должен компенсировать суммарное гидравлическое сопротивление трубопроводов, фитингов и теплообменника бойлера. Для определения сопротивления выполняется гидравлический расчет системы с учетом длины и диаметра труб, количества колен и запорной арматуры.
Лучше использовать насосы с функцией автоматического регулирования скорости вращения, что позволяет оптимизировать расход электроэнергии и поддерживать стабильную температуру теплоносителя в бойлере. Электронное управление позволяет изменять производительность в зависимости от текущей нагрузки.
Монтаж насоса производится на подающем трубопроводе к бойлеру, предпочтительно ближе к котлу, чтобы минимизировать тепло потери и избежать воздушных пробок. Насос должен быть установлен в горизонтальном положении с соблюдением направления потока, обозначенного на корпусе.
Для защиты насоса и системы рекомендуется установка обратного клапана и фильтра грубой очистки перед входом в насос. Это предотвращает обратный ток теплоносителя и попадание механических частиц, способных повредить рабочее колесо.
Электропитание насоса должно обеспечиваться через отдельный автоматический выключатель с учетом мощности устройства и требований электробезопасности. Для снижения шума и вибраций насос устанавливается на резиновые виброопоры.
Подключение системы безопасности и запорной арматуры на линии бойлера
Для надежной и безопасной работы бойлера косвенного нагрева обязательно устанавливают систему безопасности и запорную арматуру в гидравлической цепи.
- Предохранительный клапан подбирается с учетом максимального рабочего давления котла, обычно 3–6 бар. Его установка обязательна на выходе из бойлера для предотвращения избыточного давления.
- Манометр устанавливают рядом с предохранительным клапаном для контроля давления в системе. Рекомендуется использовать прибор с пределом измерения на 1,5–2 раза выше рабочего давления.
- Воздухоотводчик монтируется на верхней точке бойлера для автоматического удаления воздушных пробок, которые снижают эффективность теплообмена.
- Запорные краны ставятся перед входом и выходом бойлера для удобства обслуживания и ремонта без остановки всего котла.
- Обратный клапан предотвращает обратный ток теплоносителя из бойлера в котел, исключая гидроудары и перепады давления.
Все элементы должны устанавливаться с учетом направления потока, обозначенного на корпусе, и обеспечивать легкий доступ для проверки и обслуживания. При монтаже соблюдать нормы и рекомендации производителей оборудования.
Схема подключения датчиков температуры и управление работой котла с бойлером
Для эффективного управления котлом с бойлером косвенного нагрева необходимо правильно подключить два основных датчика температуры: один на выходе отопительной системы котла, второй – на выходе теплоносителя из бойлера.
Датчик на выходе котла контролирует температуру теплоносителя, поступающего в систему отопления и бойлер. Его сигнал обеспечивает включение и отключение котла в зависимости от заданной температуры отопления.
Датчик в бойлере
Подключение датчиков происходит к управляющему модулю котла или внешнему контроллеру, который обрабатывает сигналы и управляет насосами и клапанами. Для минимизации ошибок важно использовать датчики с одинаковым типом выходного сигнала (например, 0-10 В или 4-20 мА).
Система управления должна предусматривать приоритет нагрева бойлера: котел работает на нагрев воды в бойлере до заданной температуры, затем переключается на отопление. Это позволяет исключить одновременный перегрев и оптимизировать расход топлива.
Для повышения точности управления рекомендуется использовать программируемый контроллер с возможностью настройки гистерезиса температуры и задержек включения насосов, что снижает износ оборудования и предотвращает частые циклы включения.
Проверка герметичности и запуск системы с двухконтурным котлом и бойлером
Перед запуском системы необходимо провести тщательную проверку герметичности всех соединений. Для этого заполняют контур отопления и бойлера теплоносителем с помощью встроенного или внешнего насоса. Давление в системе должно соответствовать техническим требованиям котла, обычно 1,5–2 бар. При заполнении внимательно осматривают места соединений, фитинги и краны на предмет подтеков.
Для точной проверки рекомендуют использовать манометр с погрешностью не более 0,05 бар. После достижения необходимого давления насос отключают и наблюдают за показаниями в течение 15–30 минут. Если давление стабильно, герметичность подтверждается. Падение давления более 0,1 бар за указанный период требует повторной проверки и устранения протечек.
Запуск системы начинается с открытия подачи теплоносителя к бойлеру и котлу. Рекомендуется включать котел в режиме предварительного прогрева, чтобы избежать термического удара на корпусе бойлера. Важно проверить работу циркуляционного насоса бойлера – он должен обеспечивать стабильный поток с производительностью, указанной в технической документации (обычно 1,5–3 м³/ч).
После прогрева теплоносителя проверяют корректность переключения трехходового клапана, который направляет горячую воду в бойлер при достижении заданной температуры. Работа клапана должна быть бесшумной, без заеданий и рывков. Дополнительно измеряют температуру на выходе из бойлера и в контуре отопления, чтобы убедиться в правильном распределении тепла.
Если система оборудована датчиками и контроллерами, проверяют их сигнализацию и связь с котлом. Корректная работа автоматики гарантирует оптимальный режим нагрева и защиту от перегрева или замерзания. После успешного теста на герметичность и запуска можно переходить к настройке рабочих параметров системы для ежедневной эксплуатации.
Вопрос-ответ:
Как правильно подключить бойлер косвенного нагрева к двухконтурному котлу по схеме?
Подключение бойлера косвенного нагрева к двухконтурному котлу обычно выполняется через контур подачи теплоносителя от котла к бойлеру и обратный контур. В схеме предусматривается циркуляционный насос, который обеспечивает движение воды через теплообменник бойлера. Важно правильно выбрать место для подключения труб — подача теплоносителя идет с котла к нижней части бойлера, обратка — с верхней части обратно в котел. Также обязательным элементом является установка обратных клапанов для предотвращения обратного течения воды.
Какие основные ошибки возникают при подключении бойлера к двухконтурному котлу по схеме?
Одной из частых ошибок является неправильное направление подключения труб подачи и обратки, что снижает эффективность нагрева. Также часто забывают установить запорную арматуру и обратные клапаны, из-за чего происходит обратный ток теплоносителя. Неправильный выбор насоса или его отсутствие ведет к плохой циркуляции и неравномерному нагреву воды в бойлере. Еще ошибка — использование неподходящих по диаметру труб, что создает дополнительное гидравлическое сопротивление.
Можно ли подключить бойлер косвенного нагрева к любому двухконтурному котлу по единой схеме?
Не всегда. Конкретная схема подключения зависит от модели котла и бойлера, их технических характеристик, а также типа используемой системы отопления. Некоторые двухконтурные котлы имеют встроенные ограничения на подключение внешних бойлеров, а также разные схемы управления контуром ГВС. Рекомендуется внимательно изучить техническую документацию оборудования и, при необходимости, проконсультироваться с квалифицированным специалистом для выбора оптимальной схемы.
Какие дополнительные компоненты необходимы для подключения бойлера косвенного нагрева к двухконтурному котлу?
Для правильной работы системы понадобятся следующие элементы: циркуляционный насос для обеспечения движения теплоносителя, обратные клапаны для предотвращения обратного потока, запорные краны для обслуживания системы, расширительный бак для компенсации расширения воды при нагреве и терморегулятор или управляющий модуль, который будет контролировать температуру в бойлере. Также часто устанавливают предохранительные клапаны для защиты от избыточного давления.
Как влияет правильная схема подключения бойлера косвенного нагрева на экономию топлива и комфорт?
Корректное подключение обеспечивает стабильную и равномерную циркуляцию теплоносителя, что способствует эффективному нагреву воды в бойлере. Это позволяет сократить время работы котла на поддержание заданной температуры, снижая расход топлива. В результате пользователь получает горячую воду в нужном объёме и с постоянной температурой, что улучшает комфорт при эксплуатации. Неправильная схема ведет к перебоям с подачей горячей воды и повышенным затратам на отопление.
Как правильно подключить бойлер косвенного нагрева к двухконтурному котлу по схеме?
Для подключения бойлера косвенного нагрева к двухконтурному котлу необходимо обеспечить циркуляцию теплоносителя от котла к бойлеру и обратно. Обычно схема включает три основных трубопровода: подачу горячей воды от котла к бойлеру, обратку от бойлера к котлу и подачу холодной воды в бойлер. Важно установить насос, который будет прокачивать теплоноситель через змеевик бойлера, а также автоматические клапаны и терморегуляторы для поддержания нужной температуры и предотвращения перегрева. Подключение следует выполнять с учетом рекомендаций производителя оборудования и с использованием качественных материалов, чтобы избежать утечек и обеспечить долговечность системы.
