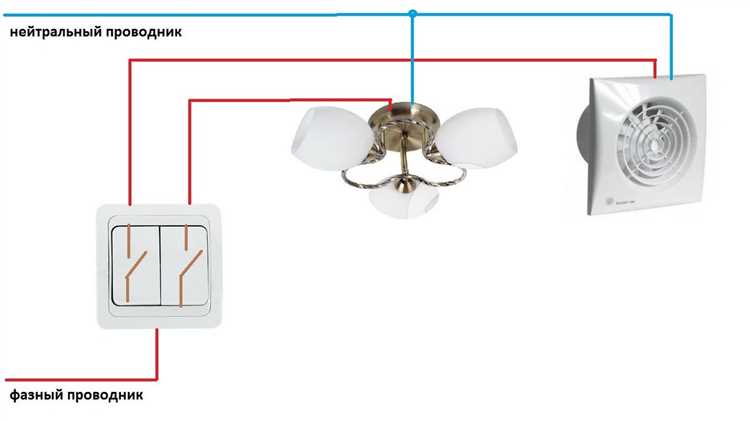

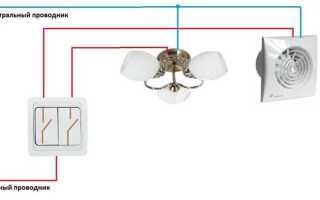

Подключение двух ламп к одному двойному выключателю требует точного соблюдения электрических норм для обеспечения безопасности и корректной работы системы. Двойной выключатель представляет собой два отдельных переключателя в одном корпусе, каждый из которых управляет своей нагрузкой – в данном случае, отдельной лампой.
Для правильного подключения необходимо учитывать фазу, нулевой провод и заземление, а также использовать качественные клеммники или соединители. Фаза подается на общий вход выключателя, а выходы идут к каждой из ламп. Нулевой провод напрямую подключается к лампам, минуя выключатель, что обеспечивает размыкание только фазной цепи.
Рекомендуется применять медный провод с сечением не менее 1,5 мм² для освещения и соблюдать цветовую маркировку: коричневый или красный для фазы, синий для нуля, желто-зеленый для заземления. Неправильное подключение может привести к короткому замыканию или нарушению работы выключателя.

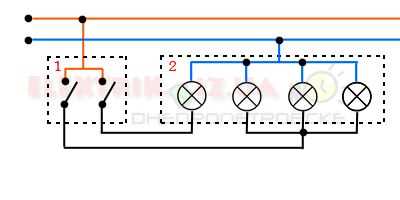

Выбор подходящего типа двойного выключателя
При выборе двойного выключателя важно ориентироваться на технические характеристики и условия эксплуатации, чтобы обеспечить надежную и безопасную работу цепи освещения.
- Номинальный ток – стандартные выключатели рассчитаны на 6–10 А для бытового освещения. Для более мощных ламп или групп светильников выбирайте модели с током от 16 А.
- Тип управления – существуют клавишные и сенсорные двойные выключатели. Клавишные удобны для стандартных схем, сенсорные подходят для современных интерьеров, но требуют правильного монтажа и заземления.
- Функциональность – модели с подсветкой клавиш позволяют быстро найти выключатель в темноте, но подсветка подключается через нулевой провод и должна быть учтена при монтаже.
- Монтаж
- Совместимость с нагрузкой – для светодиодных ламп необходимы выключатели с минимальным током утечки и помехоустойчивостью, чтобы избежать мерцания и ложных срабатываний.
Оптимальный выбор – выключатель с маркировкой по стандарту IEC 60669, рассчитанный на заявленный ток и рассчитанный на работу с типом ламп, которые будут использоваться в схеме.
Определение схемы питания: фазный и нулевой провод
В электрической цепи для подключения двух ламп к двойному выключателю необходимо четко разграничить фазный и нулевой провод. Фазный провод подается на общий вход двойного выключателя, а с выходов выключателя фаза идет к каждой из ламп. Нулевой провод напрямую подключается к лампам, минуя выключатель, что обеспечивает размыкание именно фазной цепи при выключении.
Для маркировки проводов согласно ГОСТ и ПУЭ используется коричневый или красный цвет для фазного провода, а синий – для нулевого. Заземляющий провод обозначается желто-зеленой полосой и подключается к корпусу светильников, если это предусмотрено конструкцией.
Перед началом монтажа необходимо убедиться в правильном определении провода тестером или индикаторной отверткой, чтобы исключить ошибки и обеспечить безопасность. Ошибка в подключении фазного и нулевого проводов может привести к поражению электрическим током или выходу из строя оборудования.
Используйте провод с сечением не менее 1,5 мм² для освещения, чтобы минимизировать потери и обеспечить надежный контакт. При прокладке кабеля учитывайте длину линии, чтобы избежать снижения напряжения на лампах.

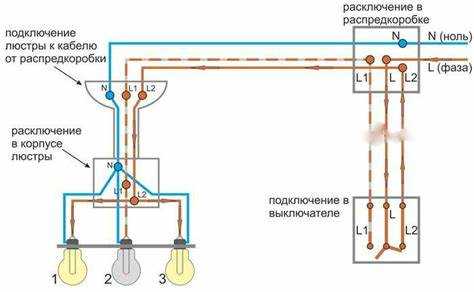

Разводка кабелей от распределительной коробки к выключателю и лампам
Разводка кабелей начинается от распределительной коробки, где осуществляется разветвление питания на двойной выключатель и две лампы. От коробки к выключателю прокладывается трехжильный кабель, включающий фазный, нулевой и заземляющий провод.
Фазный провод подключается к общему входу выключателя, а два выхода – к каждой клавише и далее к соответствующим лампам. Нулевой и заземляющий провода идут напрямую к светильникам, минуя выключатель.
Для линий освещения применяется кабель с медными жилами сечением 1,5 мм², который обеспечивает оптимальный баланс между безопасностью и стоимостью. Длина проводов должна быть минимально возможной, чтобы снизить падение напряжения.
Распределительная коробка должна иметь достаточный объем для качественного и безопасного скрутки или использования клеммников. В местах соединений следует избегать повреждений изоляции и обеспечивать надежный контакт.
| Элемент цепи | Тип кабеля | Сечение (мм²) | Назначение проводов |
|---|---|---|---|
| Распределительная коробка – выключатель | ПВС или NYM | 1,5 | Фаза, ноль, заземление |
| Выключатель – лампы | ПВС или NYM | 1,5 | Два фазных выхода, ноль и заземление напрямую от коробки |

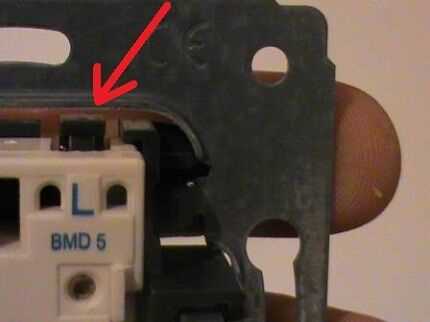

Соединение проводов в распределительной коробке по схеме
В распределительной коробке фазный провод от питающего кабеля соединяется с общим входом двойного выключателя через отдельный провод. Выходы с двух клавиш выключателя подсоединяются к фазным проводам, идущим к каждой из ламп.
Нулевой провод питающей линии соединяется с нулевыми проводами обеих ламп напрямую, исключая выключатель из нулевой цепи. Заземляющий провод объединяется с соответствующими проводами светильников и, при необходимости, с металлическим корпусом распределительной коробки.
Для соединения проводов рекомендуется использовать пружинные или винтовые клеммники с надежным контактом и защитой от окисления. Скрутки допускаются только при использовании соответствующих зажимов и обязательной изоляции термоусадочной трубкой или изолентой.
Все соединения должны быть плотно зафиксированы, чтобы исключить люфты и механические повреждения при эксплуатации. Нельзя допускать оголенных участков проводов вне клеммников – это повышает риск короткого замыкания и возгорания.

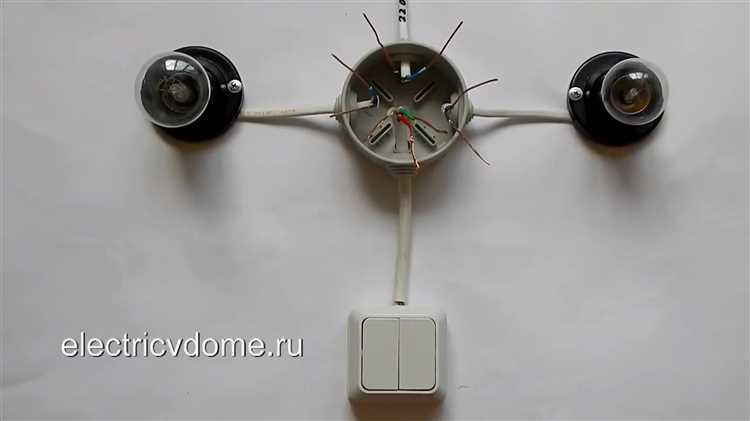

Подключение каждой клавиши выключателя к отдельной лампе
Каждая клавиша двойного выключателя предназначена для управления отдельной лампой, поэтому выходной контакт каждой клавиши подключается к фазному проводу соответствующего светильника. Фаза с общего входа выключателя подается на общий контакт, а с выходных контактов – к двум разным лампам.
Нулевой провод подводится напрямую к лампам, минуя выключатель, что гарантирует размыкание именно фазной цепи. Это снижает риск поражения током при замене лампы и обеспечивает правильную работу устройства.
Используйте провода с сечением не менее 1,5 мм² и выдерживайте цветовую маркировку: коричневый или красный для фазных проводов от клавиш, синий для нулевого. При монтаже важно обеспечить надежный контакт и изоляцию всех соединений, чтобы избежать искрения и повышенного сопротивления.
Рекомендуется проверять правильность подключения мультиметром или индикаторной отверткой, чтобы убедиться, что каждая клавиша управляет своей лампой без перекрестных связей.

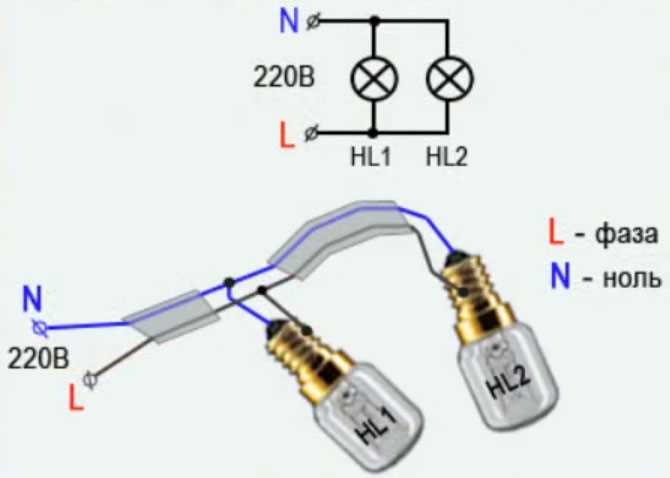

Проверка правильности соединений и поиск возможных ошибок
Перед подачей напряжения необходимо проверить целостность и правильность всех соединений. Для этого используйте мультиметр в режиме прозвонки проводов, чтобы убедиться в отсутствии коротких замыканий и обрывов.
Фазный провод должен проходить через выключатель, а нулевой напрямую идти к лампам. Перепутывание этих проводов приведет к тому, что лампы не будут отключаться полностью или выключатель может выйти из строя.
Особое внимание уделите качеству соединений в распределительной коробке: люфтящие или плохо зафиксированные контакты могут вызвать нагрев и повышенное сопротивление, что снижает безопасность и ресурс электросистемы.
Проверьте также правильность работы каждой клавиши двойного выключателя: при нажатии одной клавиши должна включаться только одна лампа. Если обе лампы включаются одновременно или не включаются вовсе, это свидетельствует о неправильном подключении фазных проводов.
Проводите проверку подачей напряжения только после полной сборки и изоляции всех соединений. В случае обнаружения ошибки отключайте питание и корректируйте схему, избегая попыток быстрого исправления под напряжением.
Меры безопасности при работе с электропроводкой
Обесточьте электрическую цепь перед началом любых работ, отключив соответствующий автоматический выключатель в электрощите. Проверьте отсутствие напряжения индикаторной отверткой или мультиметром на всех контактных точках.
Используйте изолирующие инструменты с качественной эргономикой и сертификацией, чтобы снизить риск поражения током при работе с проводами и клеммами.
Не допускайте контакта с оголенными проводами. Все соединения должны иметь надежную изоляцию, исключающую случайное прикосновение и короткое замыкание.
Соблюдайте правильную цветовую маркировку проводов, что облегчает диагностику и предотвращает ошибки при монтаже и ремонте.
Не работайте в условиях повышенной влажности или при наличии воды рядом с электропроводкой. При необходимости используйте средства индивидуальной защиты – резиновые перчатки и коврики.
Проверяйте правильность и надежность соединений до подачи напряжения. Неплотные контакты могут привести к искрению, перегреву и возгоранию.
Вопрос-ответ:
Как правильно определить фазный и нулевой провод перед подключением двойного выключателя?
Для определения фазного провода используйте индикаторную отвертку или мультиметр. Индикаторная отвертка светится при касании фазы к оголённому контакту, тогда как нулевой провод не вызывает свечения. При работе с мультиметром измерьте напряжение между проверяемым проводом и землей: фазный покажет напряжение около 220 В, нулевой — отсутствует или близок к нулю. Точное определение снижает риск неправильного подключения и возможных замыканий.
Можно ли использовать один и тот же кабель для подачи питания на двойной выключатель и лампы?
Для подключения двойного выключателя и ламп обычно используют отдельные жилы одного кабеля с минимальным сечением 1,5 мм², которые идут от распределительной коробки к выключателю и далее к лампам. Такой подход упрощает монтаж и обеспечивает надежность. Однако важно соблюдать цветовую маркировку и изоляцию, чтобы не перепутать фазу, ноль и заземление. Использование одного кабеля с нужным количеством жил — стандартная практика для бытовых линий освещения.
Как избежать мерцания ламп при подключении к двойному выключателю?
Мерцание часто связано с неправильной схемой подключения или низким качеством выключателя, особенно при использовании светодиодных ламп. Для стабильной работы рекомендуется применять выключатели с минимальным током утечки и обеспечить правильное подключение нулевого провода напрямую к лампам, минуя выключатель. Также важно использовать лампы и выключатели, совместимые друг с другом по характеристикам. Некачественные соединения и плохая изоляция могут усилить мерцание, поэтому уделяйте внимание надежности всех контактов.
Какие ошибки чаще всего допускают при подключении двух ламп к двойному выключателю?
Распространенные ошибки — перепутывание фазного и нулевого проводов, подключение нулевого провода через выключатель, использование проводов с недостаточным сечением и слабые соединения в распределительной коробке. Также встречается ошибка, когда оба выхода выключателя соединяют вместе, что приводит к одновременному включению обеих ламп. Важно соблюдать схему и использовать инструменты для проверки правильности монтажа до подачи напряжения.
Как проверить работоспособность двойного выключателя после монтажа?
После подключения выключателя к проводке и лампам включите питание и последовательно нажимайте каждую клавишу. Каждая клавиша должна включать только свою лампу. Если лампы не загораются или включаются одновременно, нужно проверить соединения в распределительной коробке и правильность подключения фазных проводов. Для дополнительной проверки используйте мультиметр, чтобы убедиться в отсутствии коротких замыканий и правильном размыкании цепи выключателем.
Как правильно подключить двойной выключатель к двум лампам, чтобы каждая клавиша управляла своей лампой?
Двойной выключатель имеет общий вход для фазного провода и два выхода — по одному на каждую клавишу. Фазный провод от распределительной коробки подключается к общему входу выключателя. С выходов выключателя идут отдельные фазные провода к каждой лампе. Нулевой провод от распределительной коробки подключается напрямую к обеим лампам, минуя выключатель. Такое подключение обеспечивает размыкание именно фазной линии при выключении, что безопасно и надежно. Важно использовать провод с подходящим сечением (обычно 1,5 мм²) и соблюдать цветовую маркировку: коричневый или красный для фазы, синий для нуля. Проверка подключения проводится с помощью мультиметра или индикаторной отвертки — при нажатии каждой клавиши должна включаться только одна лампа.
Какие меры безопасности нужно соблюдать при монтаже схемы с двойным выключателем и двумя лампами?
Перед началом работ необходимо отключить питание на соответствующем автомате в электрощите и проверить отсутствие напряжения на проводах индикаторной отверткой или мультиметром. Используйте инструменты с изолированными ручками, а в случае работы в условиях повышенной влажности применяйте защитные перчатки. Следите за правильным определением фазного и нулевого проводов — неправильное подключение может привести к поражению током. Все соединения должны иметь надежную изоляцию и качественный контакт: скрутки допустимы только с применением клеммников и последующей изоляцией. Не допускайте оголенных участков проводов вне клеммников, избегайте повреждений изоляции и обеспечьте правильную фиксацию проводов в распределительной коробке, чтобы исключить механические повреждения и короткие замыкания.
