Повышенная влажность в ванной комнате приводит к появлению плесени, повреждению отделочных материалов и снижению качества воздуха. Установка вытяжного вентилятора – эффективное решение для быстрого удаления влаги и обеспечения циркуляции воздуха. Однако неправильное подключение устройства может привести к его некорректной работе или даже короткому замыканию.
Перед подключением вентилятора необходимо точно определить тип электропроводки: однофазная с заземлением или без него. Важно учитывать номинальную мощность вентилятора – как правило, она составляет от 7 до 25 Вт. Устройство подключается к 230 В переменного тока и должно быть защищено автоматическим выключателем не выше 10 А.
Рекомендуем использовать отдельный выключатель или подключение через световой выключатель с задержкой отключения. Это обеспечит удобное управление и предотвратит перерасход электроэнергии. При монтаже необходимо соблюдать IP-защиту не ниже IP24, особенно если устройство расположено в зоне прямого воздействия влаги.
Все соединения должны выполняться в распределительной коробке с применением клеммных зажимов или винтовых колодок. Недопустимо скручивание проводов без дополнительной изоляции. Подключение следует производить только при полном обесточивании сети и, при необходимости, консультации с электриком.

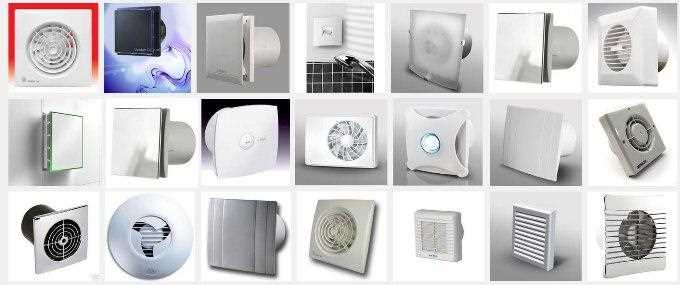

Выбор модели вентилятора с учетом условий ванной комнаты
При выборе вентилятора учитываются площадь ванной, наличие душевой кабины, частота использования и уровень влажности. Для помещения до 6 м² подойдёт модель с производительностью от 90 до 100 м³/ч. Для ванных от 6 до 10 м² – от 100 до 150 м³/ч. В помещениях свыше 10 м² устанавливают вентиляторы от 150 м³/ч.
Если ванная без окна и используется ежедневно, обязательна модель с обратным клапаном, предотвращающим приток воздуха из шахты. В домах с естественной вытяжкой клапан особенно важен – он исключает обратную тягу.
При высокой влажности выбирают вентиляторы с IPX4 и выше. В зоне прямого контакта с водой требуется защита не ниже IPX5. Маркировка указывается на корпусе и в технической документации.
Для поддержания стабильного климата эффективны вентиляторы с гигростатом. Они автоматически включаются при достижении заданного уровня влажности. Для ванных без естественного проветривания это критично.
Если ванная граничит с жилыми комнатами, важно обратить внимание на уровень шума. Допустимый показатель – до 25 дБ. Тихие вентиляторы оснащаются подшипниками качения и звукопоглощающим корпусом.
При выборе также учитывают способ монтажа: настенные модели удобны для маленьких ванных, канальные – для скрытой установки в подвесной потолок или вентиляционную шахту. Подбор модели должен соответствовать диаметру существующего вентиляционного канала (обычно 100 или 125 мм).
Оценка состояния электропроводки перед установкой
Перед подключением вентилятора необходимо определить, выдержит ли существующая проводка дополнительную нагрузку. Для начала измерьте сечение жил кабеля в месте предполагаемого подключения. Если сечение медного провода менее 1,5 мм², подключение вентилятора недопустимо – возможен перегрев и возгорание.
Проверьте изоляцию кабеля на наличие трещин, потемнений и других признаков износа. В старых домах часто используется алюминиевая проводка, не предназначенная для длительной работы с постоянной нагрузкой. В этом случае рекомендуется полная замена участка проводки на медный кабель с соответствующим сечением.
Оцените состояние клемм и распределительных коробок. При наличии следов окисления или слабых соединений необходимо зачистить и заново закрепить контакты. Использование клеммных соединений предпочтительнее скруток – они обеспечивают надежность и стабильность тока.
Проверьте наличие и состояние заземления. Без заземляющего проводника установка вентилятора с металлическим корпусом запрещена. Также убедитесь в наличии автомата защиты (не более 10 А) и устройства защитного отключения (УЗО) с током утечки не выше 30 мА.
При наличии сомнений в качестве проводки обязательно выполните замер сопротивления изоляции мегомметром. Показания ниже 0,5 МОм свидетельствуют о недопустимом состоянии проводки. В этом случае от установки вентилятора следует отказаться до устранения неисправностей.
Подготовка места монтажа и выбор крепежных элементов
Перед установкой вентилятора необходимо точно определить место размещения на стене или потолке. Чаще всего вентилятор монтируется в вентиляционное отверстие, расположенное на высоте не менее 2 метров от пола и на расстоянии не менее 30 см от потолка – для эффективного удаления влажного воздуха.
- Удалите старую решётку и очистите края вентиляционного канала от пыли, грязи и старого герметика. Поверхность должна быть ровной и сухой.
- Проверьте диаметр монтажного отверстия. Он должен соответствовать диаметру корпуса вентилятора – стандартные значения: 100, 125 или 150 мм. При необходимости выполните подгонку с помощью перфоратора или коронки по бетону.
- Если отверстие выходит на улицу, установите обратный клапан или вентиляционную трубу с защитной решёткой снаружи, чтобы исключить обратную тягу и попадание мусора.
Выбор крепежа зависит от материала поверхности:
- Бетон или кирпич: используйте пластиковые дюбели Ø6 мм и саморезы длиной 40–50 мм. Перед вкручиванием просверлите отверстия перфоратором Ø6 мм.
- Гипсокартон: применяйте дюбели типа «бабочка» или «дрива», подходящие под вес вентилятора (обычно 0,5–1 кг).
- Пластиковые панели: если нет твёрдого основания, желательно использовать монтажный клей или силикон, нанося его по периметру корпуса. Избегайте шурупов, чтобы не деформировать панель.
Перед окончательной установкой проверьте, чтобы корпус вентилятора плотно прилегал к поверхности без перекосов. Крепежные элементы должны фиксировать его без люфта, но не деформировать корпус.
Подключение кабелей с учетом схемы электропроводки
Перед подключением вентилятора необходимо определить точку ввода питания – от распределительной коробки или напрямую от выключателя. Важно учитывать тип вентилятора: с таймером, датчиком влажности или без дополнительных функций. Это определяет количество жил в кабеле и способ коммутации.
Для стандартной модели с простым включением достаточно трехжильного кабеля: L (фаза), N (ноль) и PE (заземление). Подключение осуществляется следующим образом: фаза заводится через выключатель, ноль и заземление подаются напрямую от распределительной коробки. При отсутствии заземляющего контакта в корпусе вентилятора PE использовать не требуется.

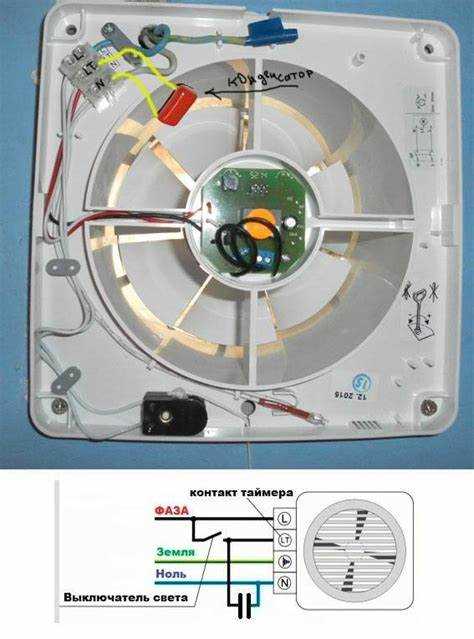

Если используется вентилятор с таймером, необходим четырехжильный кабель. Дополнительная жила (LT – сигнальная фаза) подключается к постоянной фазе, обеспечивая задержку отключения после выключения света. В этом случае фазу от выключателя подают на L, постоянную фазу – на LT, ноль – на N.
Прокладку кабелей выполняют с учетом типа электропроводки. В скрытой проводке используют гофрированные трубы, в открытой – кабель-каналы. Пересечения с силовыми линиями избегают, особенно в местах с высокой нагрузкой. Все соединения выполняют в распределительных коробках с применением клемм WAGO или аналогичных, обеспечивающих надежный контакт без скруток.
Перед подачей питания проверяют схему подключения мультиметром: на выходных контактах вентилятора должна быть правильная полярность, отсутствие обрыва и утечки тока на корпус. После монтажа включают вентилятор и контролируют корректность его работы по заданной логике схемы.
Организация правильного подключения к системе управления
Для корректной работы вентилятора в ванной важно правильно интегрировать его в систему управления. Это обеспечивает автоматическое включение и выключение устройства в нужные моменты, минимизируя износ и повышая энергоэффективность.

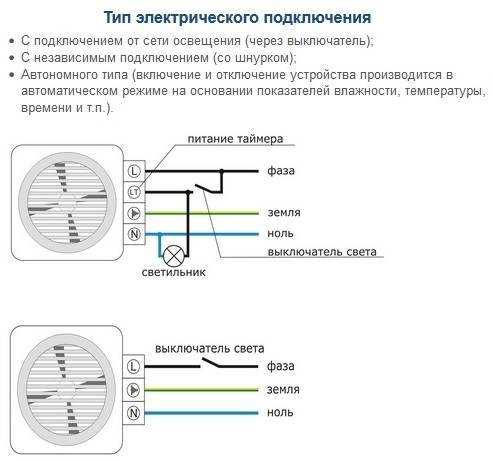

Наиболее распространённый вариант – подключение к выключателю освещения. В этом случае вентилятор включается одновременно со светом. Для реализации схемы необходимо использовать трёхжильный кабель: фаза, ноль и управляющий провод. Управляющий провод подключается к отдельному контакту вентилятора, отвечающему за запуск при подаче сигнала от освещения.
Если вентилятор оснащён таймером, потребуется постоянное питание. Подключение выполняется через отдельный автомат в распределительном щите. К вентилятору подводится три провода: фаза, ноль и фаза с выключателя освещения. Таймер настраивается на нужную задержку (например, 5–10 минут после выключения света), что предотвращает накопление влаги.
Для более гибкого управления рекомендуется установка отдельной кнопки или двойного выключателя. Это позволяет включать вентилятор независимо от освещения. В таком случае на кнопку подаётся отдельная фаза, а вентилятор подключается через промежуточное реле или напрямую, если его мощность не превышает допустимую нагрузку выключателя.
В системах с повышенными требованиями к вентиляции целесообразно использовать гигростат. Он автоматически активирует вентилятор при достижении заданного уровня влажности (обычно 60–75%). Подключение осуществляется через реле или интегрированный модуль управления. Необходимо обеспечить постоянное питание и правильно настроить порог срабатывания.
При любом варианте подключения необходимо учитывать мощность вентилятора, номинальные параметры автоматов защиты, а также соответствие проводки требованиям ПУЭ. Монтаж рекомендуется выполнять в распределительной коробке с использованием клемм WAGO или винтовых зажимов, обеспечивающих надёжный контакт.
Проверка работы устройства после монтажа
Подключив вентилятор, первым шагом включите автоматический выключатель, чтобы подать питание на устройство. Убедитесь, что вентилятор запускается без задержек и не издаёт посторонних шумов или вибраций. Средний уровень шума должен соответствовать технической документации, обычно не превышая 30-40 дБ.
Проверьте направление вращения лопастей, оно должно совпадать с указанным на корпусе вентилятора. Неверное направление снижает эффективность вытяжки и ускоряет износ мотора.
Измерьте силу тока на клеммах мотора с помощью мультиметра – значение должно соответствовать номинальному току, указанному в паспорте устройства. Превышение или понижение тока свидетельствует о неправильном подключении или механических повреждениях.
Проверьте исправность выключателя и наличие всех необходимых заземляющих соединений. Для вентиляторов с таймером или датчиком влажности убедитесь, что они корректно реагируют на изменения условий – таймер должен отключать вентилятор через заданный промежуток времени после выключения света.
Оцените эффективность вентиляции через 10–15 минут работы – воздух в помещении должен активно циркулировать, без появления обратной тяги. В случае сомнений измерьте скорость воздушного потока с помощью анемометра, ориентировочное значение для ванной комнаты – не менее 15 м³/ч на 1 м² площади помещения.
Решение типичных вопросов при установке вентилятора
Правильное подключение вентилятора в ванной требует учёта особенностей электропроводки и эксплуатации во влажной среде.
- Какой тип подключения выбрать – с отдельным выключателем или с включением вместе с освещением?
Рекомендуется использовать отдельный выключатель или таймер с задержкой отключения. Это обеспечивает работу вентилятора после выключения света, улучшая удаление влаги. - Как правильно подключить вентилятор к электросети?
Используйте трехжильный кабель (фаза, ноль, заземление). Подключайте фазу к выключателю, ноль – напрямую к вентилятору. Заземление обязательно для безопасности и защиты от поражения электрическим током. - Можно ли подключать вентилятор напрямую к распределительной коробке?
Да, при условии, что на линию установлен отдельный автоматический выключатель или УЗО для ванной комнаты. - Как избежать обратного проникновения запахов и воздуха из вентиляционной шахты?
Устанавливайте вентилятор с обратным клапаном. Это предотвращает обратный поток воздуха при выключенном вентиляторе. - Какую мощность вентилятора выбрать?
Расчёт ведется из объема помещения: необходимая производительность – не менее 8-10 крат воздухообмена в час. Например, для ванной 4 м² и высотой 2,5 м нужен вентилятор с производительностью около 80 м³/ч. - Какие требования к влагозащите вентилятора?
В ванной используют вентиляторы с классом защиты не ниже IP44. Электрооборудование должно быть защищено от попадания брызг и конденсата. - Как расположить вентилятор для максимальной эффективности?
Монтаж рекомендуют проводить в верхней части стены или потолка, рядом с источником влаги (душ, ванна), на расстоянии не менее 15 см от освещения и дверных проёмов.
Соблюдение мер безопасности при электромонтажных работах
Перед началом работ обязательно отключите питание на соответствующем автоматическом выключателе в электрощите. Проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра. Нельзя работать под нагрузкой.
Используйте инструменты с изолированными рукоятками, сертифицированные для работы с электричеством. Рабочая одежда должна быть сухой, без металлических элементов, обувь – с изолирующей подошвой.
Для подключения вентилятора применяйте только кабели и провода с соответствующим сечением, рекомендованным производителем, обычно не менее 1,5 мм² для нагрузки до 2 кВт. Все соединения проводов выполняйте с помощью клеммников или пайки, исключая скрутки.
Установите защитное заземление и проверьте его целостность перед подачей напряжения. Если ванная комната оборудована устройством защитного отключения (УЗО), убедитесь в его исправности и правильном номинале – обычно 30 мА.
Место монтажа вентилятора должно быть сухим, исключая попадание воды на электрические соединения. Используйте герметичные гофротрубы или специальные коробки для проводки, защищающие от влаги и механических повреждений.
Не допускайте перегрева проводов и вентилятора – размещайте устройство так, чтобы обеспечить достаточную вентиляцию и не создавать замкнутые пространства вокруг проводов.
После завершения монтажа проведите проверку исправности работы вентилятора и надежности всех соединений, избегая искрения или перегрева при включении.
Вопрос-ответ:
Можно ли подключить вентилятор в ванной к уже существующей электрической розетке?
Подключать вентилятор в ванной к обычной розетке не рекомендуется из-за повышенной влажности. Лучше использовать отдельный автоматический выключатель и надежное заземление, а проводку выполнять с учетом правил электробезопасности для помещений с повышенной влажностью.
Как правильно выбрать место для установки вентилятора в ванной?
Вентилятор обычно устанавливают возле потолка, так как горячий влажный воздух поднимается вверх. При этом важно не закрывать вентиляционные решетки и выбирать место с доступом к вентиляционному каналу. Не стоит монтировать устройство в зоне прямого попадания воды.
Нужен ли отдельный выключатель для вентилятора в ванной или можно подключить к свету?
Подключение вентилятора к выключателю освещения часто неудобно, так как вентилятор выключается вместе со светом, а требуется, чтобы он работал еще некоторое время для удаления влаги. Лучше установить отдельный выключатель или использовать вентилятор с таймером.
Какие меры безопасности нужно соблюдать при монтаже вентилятора в ванной?
Необходимо использовать проводку с двойной изоляцией, установить защитный автомат и УЗО (устройство защитного отключения). Корпус вентилятора должен иметь степень защиты, соответствующую уровню влажности (например, IP44). Запрещается монтировать вентилятор на участках с прямым попаданием воды.
Можно ли самостоятельно подключить вентилятор в ванной или лучше вызвать электрика?
Если у вас есть опыт работы с электроприборами и вы уверены в своих знаниях по электробезопасности, подключить вентилятор можно самостоятельно, строго соблюдая правила. В противном случае лучше обратиться к специалисту, чтобы избежать риска короткого замыкания или поражения электрическим током.
