Как подключить контактор на 220в через выключатель

Контактор на 220 В – ключевое устройство для управления нагрузками с использованием низковольтного сигнала. Его подключение через выключатель требует точного соблюдения электрических норм, чтобы обеспечить надежную и безопасную работу оборудования. Неправильное включение может привести к перегрузкам, коротким замыканиям или преждевременному выходу из строя контактора.

Схема подключения контактора через выключатель предполагает последовательное включение управляющей цепи, при котором выключатель замыкает цепь управления катушкой контактора. Для работы с 220 В важно использовать выключатели с соответствующими номиналами по току и напряжению, а также учитывать характеристики катушки контактора – например, мощность потребления и тип защиты.

При монтаже следует строго придерживаться правил изоляции и заземления, а также правильной маркировки проводов. Рекомендуется использовать отдельный автоматический выключатель для питания катушки, чтобы минимизировать риск аварий и облегчить диагностику неисправностей. Соблюдение этих требований гарантирует длительный срок службы оборудования и безопасность эксплуатации.

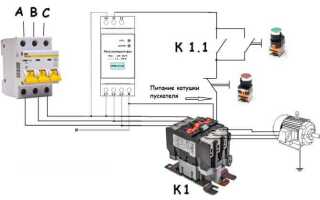

Подключение контактора на 220 В через выключатель: схема и правила

Для правильного подключения контактора на 220 В через выключатель необходимо соблюдать четкую последовательность действий и учитывать особенности схемы управления. Контактор обычно управляется катушкой, рассчитанной на напряжение 220 В переменного тока.

Схема подключения включает фазный провод, который через выключатель подается на катушку контактора. Ноль подключается напрямую к другой клемме катушки. Выключатель должен иметь соответствующую номинальную нагрузку не ниже тока катушки, обычно 5–10 А, чтобы обеспечить надежное включение и выключение без перегрева.

Для подключения сначала подсоединяют фазу к одному из контактов выключателя. Выход с выключателя соединяют с одной клеммой катушки контактора. Вторую клемму катушки подключают к нулю сети. Важно соблюдать полярность и надежность контактов, чтобы избежать искрения и повреждения катушки.

Для повышения безопасности рекомендуется использовать выключатель с защитой от короткого замыкания и автоматический выключатель на входе цепи. Все соединения должны быть выполнены с использованием качественной клеммной колодки или пайки, обеспечивающей минимальное сопротивление.

При монтаже следует исключить контакт с токопроводящими частями, надежно заизолировать соединения и проверить отсутствие короткого замыкания перед включением питания. Перед подачей напряжения выключатель должен быть в положении «выключено».

Использование контактора с катушкой на 220 В через выключатель обеспечивает простое дистанционное управление мощными нагрузками с защитой от перегрузок и повышает безопасность эксплуатации электрической цепи.

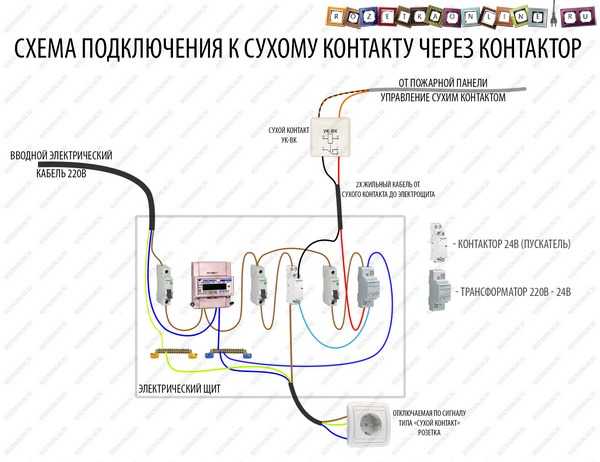

Выбор контактора и выключателя для управления на 220 В

Контактор для сети 220 В должен иметь номинальное напряжение катушки 220 В переменного тока. Важно, чтобы ток и мощность коммутируемой нагрузки соответствовали заявленным параметрам контактора с запасом не менее 20%. Например, при нагрузке до 5 кВт выбирайте контактор с силовым контактом на 25 А, при 7–9 кВт – на 40 А. Контакты должны быть рассчитаны на работу с активной и индуктивной нагрузкой, если подключается электродвигатель или трансформатор.

Выключатель, используемый для управления катушкой контактора, должен обеспечивать надежное отключение цепи управления и иметь допустимый рабочий ток не менее 10 А при 220 В. Рекомендуется выбирать выключатели с механической и электрической износостойкостью не менее 10 000 циклов переключения, чтобы избежать преждевременного выхода из строя. Для безопасности лучше применять устройства с классом защиты IP20 и выше, если установка происходит в закрытом электрощите.

Для повышения надежности выбирайте контакторы с классом электрической износостойкости не ниже AC-3, особенно при коммутации электродвигателей. Контакторы с тепловой защитой катушки помогут предотвратить перегрев и выход из строя при длительной работе.

Обязательно проверьте наличие сертификатов соответствия и рекомендации производителя по монтажу и эксплуатации. При работе с пускателями важно учитывать тип нагрузки и условия эксплуатации – влажность, пыль, вибрации, что влияет на выбор исполнений с повышенной степенью защиты.

Подготовка инструментов и материалов для подключения контактора

Для правильного и безопасного подключения контактора на 220 В потребуется набор специализированных инструментов и качественные материалы. В первую очередь необходима отвертка с изолированной рукояткой, предпочтительно с плоским и крестовым лезвием для работы с винтовыми клеммами. Для зачистки проводов используется стриппер с регулировкой глубины снятия изоляции, чтобы избежать повреждения жилы. Дополнительно пригодится кусачки для обрезки проводов и мультиметр для проверки напряжения и целостности цепи до и после монтажа.

Материалы должны включать медные провода с сечением, соответствующим нагрузке контактора – обычно от 1,5 мм² до 2,5 мм² для управления и питания. Провода обязаны иметь ПВХ или силиконовую изоляцию с маркировкой, подходящей для сетевого напряжения 220 В. Контактор должен быть совместим с напряжением катушки управления 220 В и иметь сертификаты качества. Для подключения необходимо использовать клеммники или винтовые зажимы с надежной фиксацией, а также пластиковую монтажную коробку или панель для установки контактора с учетом правил электробезопасности.

Необходимы средства индивидуальной защиты: диэлектрические перчатки и защитные очки для предотвращения травм при работе с электропроводкой. Для маркировки проводов рекомендованы цветные термоусадочные трубки или этикетки, чтобы исключить ошибки при подключении.

Важно заранее проверить исправность всех инструментов и целостность материалов. Наличие четкой схемы подключения контактора с указанием мест подключения проводов поможет избежать ошибок и сократит время монтажа.

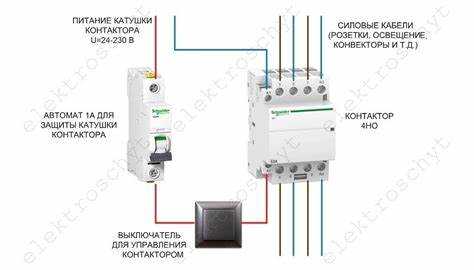

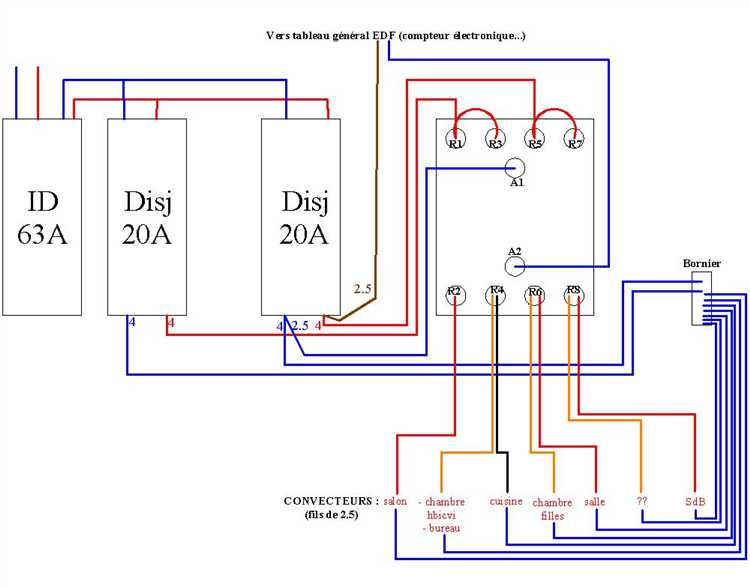

Схема подключения контактора через выключатель на 220 В

Схема подключения начинается с подачи фазы на выключатель, выход которого подключается к одному из контактов катушки контактора. Второй контакт катушки подключается к нулевому проводу сети. Такая последовательность гарантирует, что при отключении выключателя питание катушки прерывается и контактор размыкает силовые контакты.

Рекомендуется использовать выключатель с номиналом не менее тока катушки, обычно в пределах 6-10 А. Для защиты цепи управления целесообразно включить дополнительный предохранитель или автоматический выключатель на 2-4 А, в зависимости от характеристик катушки и нагрузки.

При монтаже важно соблюдать правильность фазировки и обеспечивать надежное заземление корпуса контактора. Для подключения катушки используйте медные провода с сечением 1-1,5 мм². Контакты выключателя должны быть рассчитаны на рабочее напряжение не ниже 250 В.

Проверка схемы после монтажа включает контроль отсутствия замыканий, правильного подключения нулевого провода и тестирование работы выключателя – при включении должна замыкаться катушка, замыкая силовые контакты, при выключении – размыкаться.

Пошаговая инструкция по монтажу контактора с выключателем

1. Отключите питание в распределительном щите, чтобы исключить риск поражения электрическим током.

2. Подготовьте контактор, убедитесь, что его номинальное напряжение катушки – 220 В, а ток и тип контактов соответствуют нагрузке.

3. Выберите подходящее место для установки контактора и выключателя, обеспечьте доступ для подключения и обслуживания.

4. Закрепите контактор на DIN-рейке или монтажной панели, согласно инструкции производителя, соблюдая расстояния для охлаждения.

5. Установите выключатель (например, однополюсный автомат или клавишный выключатель) в разрыв фазы, ведущей на катушку контактора.

6. Подключите фазный провод от источника питания к входному контакту выключателя.

7. Соедините выход выключателя с одним из контактов катушки контактора, обычно обозначенным A1 или A2.

8. Второй контакт катушки подключите к нулевому проводу сети (N), обеспечивая замыкание цепи катушки при включении выключателя.

9. Для силовых контактов подключите нагрузку к нормально разомкнутым (NO) контактам контактора, а питающий провод к входным контактам силовой цепи.

10. Проверьте все соединения на надежность, убедитесь в правильности подключения и отсутствии оголенных проводов.

11. Включите питание и протестируйте работу выключателя: при включении выключателя должна подаваться энергия на катушку контактора, и силовые контакты должны замыкаться.

12. Проверьте отключение нагрузки при выключении выключателя, контролируя размыкание контактов контактора.

Правила безопасности при подключении контактора на 220 В

Перед началом работы убедитесь, что питание на распределительном щите полностью отключено и зафиксировано. Используйте индикатор напряжения для проверки отсутствия напряжения на клеммах.

Для подключения контактора применяйте провода с сечением не менее 1,5 мм², способные выдержать ток нагрузки. Все соединения должны быть выполнены с затяжкой под винт, без оголённых жил, чтобы исключить замыкания и искрение.

Запрещается работать в условиях повышенной влажности и на мокром полу, а также без защитных средств – изолированных перчаток и инструментов с диэлектрическими рукоятками.

Контактор должен быть установлен в шкафу или корпусе с защитой от случайного касания и попадания посторонних предметов. Рекомендуется использовать автоматический выключатель или предохранитель в цепи питания для предотвращения перегрузок и коротких замыканий.

Проверяйте маркировку контактора и соответствие номиналов напряжения и тока. Подключение к сети 220 В без соответствия параметров приводит к выходу оборудования из строя и риску возгорания.

После монтажа проводите контрольное тестирование схемы под нагрузкой с наблюдением за температурой контактов и отсутствием посторонних звуков, например, щелчков или гудения, указывающих на неисправность.

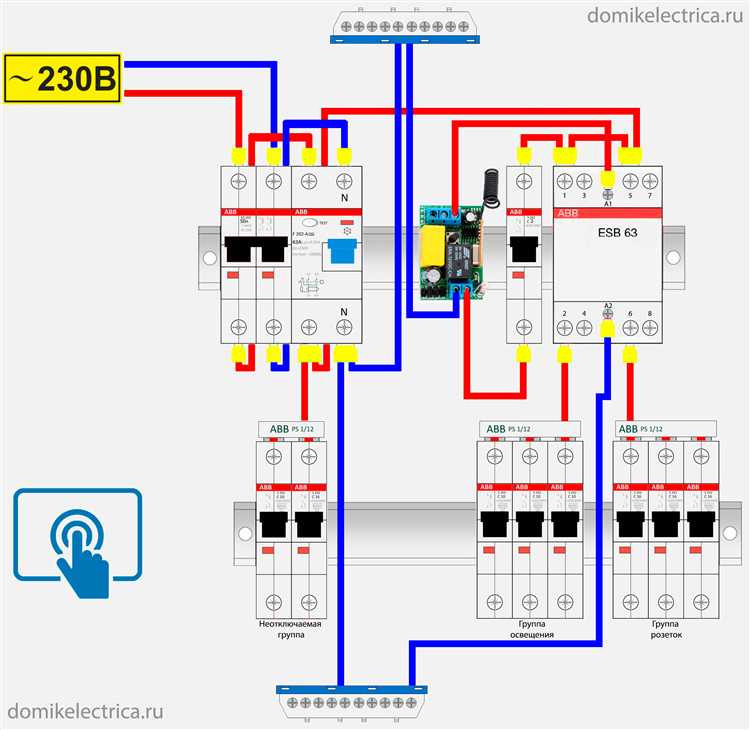

Проверка и тестирование работы контактора после подключения

Перед подачей питания необходимо убедиться в правильности подключения всех цепей. Используйте мультиметр для прозвонки управляющей и силовой цепи:

• Проверьте наличие напряжения 220 В на катушке контактора при включённом выключателе.
• Убедитесь в отсутствии короткого замыкания между фазным и нулевым проводом.
• Контроль отсутствия напряжения на выходных клеммах контактора при выключенном управлении.

После предварительных проверок включите выключатель управления:

1. Контактор должен сработать с характерным щелчком. Если щелчка нет – проверьте подачу питания на катушку.
2. На выходе контактора должно появиться напряжение 220 В. Измерьте его мультиметром.
3. Выключите управление – контактор должен немедленно разомкнуться, убрав питание с выхода.

Если контактор залипает или срабатывает с задержкой, проверьте:

• Целостность катушки и номинальное напряжение её питания.
• Состояние подвижного сердечника – отсутствие загрязнений и механических препятствий.
• Температуру корпуса – перегрев может указывать на неправильную нагрузку или контактное сопротивление.

Для окончательной проверки подключите реальную нагрузку. При срабатывании контактора нагрузка должна включаться и отключаться синхронно с подачей сигнала на катушку. Переключения должны быть чёткими, без искрения и гудения. Любые отклонения свидетельствуют о неисправности или ошибке в схеме.

Вопрос-ответ:

Можно ли подключить контактор на 220 В напрямую через выключатель?

Да, можно. Контактор с катушкой на 220 В переменного тока допускает подключение напрямую через обычный выключатель, если он рассчитан на соответствующий ток. Однако выключатель в данном случае управляет не нагрузкой, а только подачей напряжения на катушку контактора. Сама нагрузка подключается через силовые контакты контактора, которые замыкаются при подаче напряжения на катушку. Такой способ подключения применяется для удалённого или удобного управления мощными потребителями.

Какая схема подключения используется для управления контактором через выключатель?

В простой схеме выключатель включается в разрыв одного из проводов, питающих катушку контактора. Чаще всего используется фазный провод: от фазы через выключатель — на один контакт катушки, а второй контакт катушки соединяется с нулем. При замыкании выключателя на катушку поступает питание, и она притягивает сердечник, замыкая силовые контакты. Такая схема считается безопасной и надёжной при правильном выборе номиналов элементов.

Нужно ли защищать цепь управления контактором предохранителем или автоматом?

Да, рекомендуется установить защиту цепи управления. Хотя катушка контактора потребляет небольшой ток, её цепь может быть защищена автоматическим выключателем малой мощности или плавким предохранителем. Это поможет избежать повреждений при коротком замыкании в проводке или при выходе катушки из строя. Обычно используют автомат на 2–6 А в зависимости от типа катушки и характеристик сети.

Как выбрать подходящий выключатель для управления контактором на 220 В?

Для управления катушкой контактора подойдёт практически любой бытовой выключатель, рассчитанный на напряжение 220 В и ток не менее 6 А. Важно, чтобы контакты выключателя были качественными и обеспечивали хороший электрический контакт, иначе со временем возможны нагрев и подгорание. Также стоит обратить внимание на надёжность механизма — особенно если предполагается частое включение и выключение.

Что произойдёт, если перепутать подключение фазы и нуля к катушке контактора?

Если подключить ноль через выключатель, а фазу напрямую к катушке, контактор, скорее всего, будет работать. Однако это считается менее безопасным вариантом, так как при выключении цепи на катушке остаётся фаза, и корпус выключателя может оказаться под опасным напряжением при повреждении изоляции. Поэтому рекомендуется подавать через выключатель именно фазу — это снижает риск поражения током при обслуживании оборудования.
