Электрические варочные панели Hansa требуют точного соблюдения инструкций при подключении к сети. Ошибки на этом этапе могут привести к короткому замыканию, повреждению техники или даже пожару. Подключение должен выполнять квалифицированный специалист с доступом к электрическому щиту и знанием характеристик конкретной модели панели.

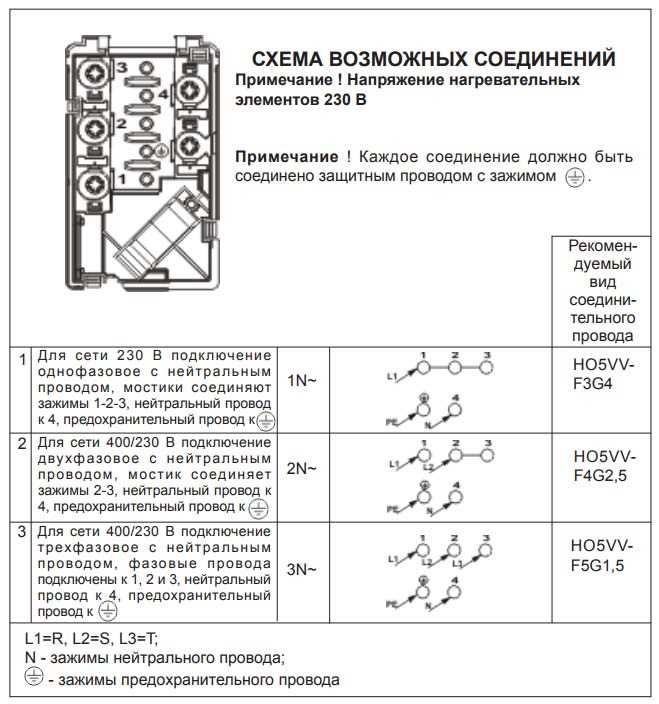

Большинство моделей Hansa рассчитаны на подключение к сети 220–240 В или 380–400 В. На задней стороне устройства размещена схема подключения, где указаны возможные варианты подсоединения: однофазное, двухфазное или трёхфазное. Важно определить тип электросети в доме до начала работ.

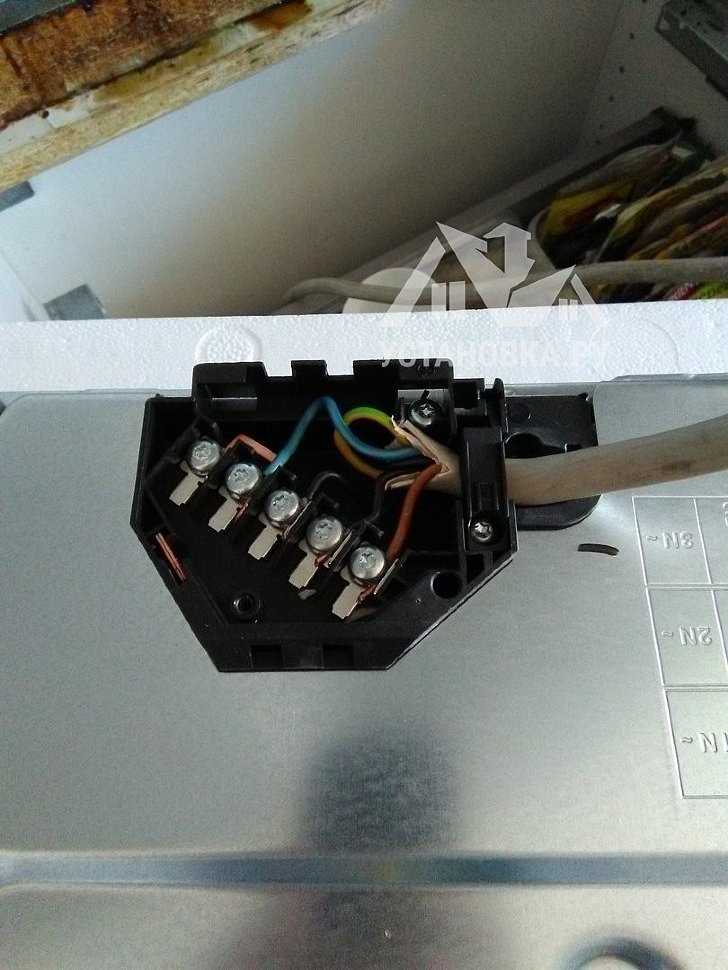

Клеммная колодка – ключевой элемент соединения. Провода подсоединяются к ней строго в соответствии с заводской схемой. Для однофазного подключения требуется установить медные перемычки между клеммами L1, L2 и L3. Для двухфазной – объединяются только две клеммы, третья используется отдельно. Нулевой провод (N) и заземление (PE) подключаются обязательно и без перемычек.
Рекомендуется использовать медный кабель с сечением не менее 4 мм² для однофазной сети и не менее 2,5 мм² для трёхфазной. Защита цепи обеспечивается автоматическим выключателем номиналом от 16 до 32 А, в зависимости от мощности панели. Обязательно наличие УЗО с током утечки не более 30 мА.

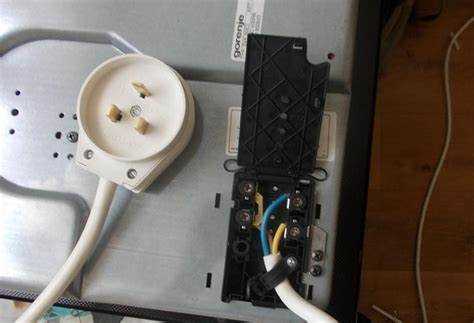

Запрещено подключать варочную панель через вилку и розетку бытового типа. Подключение выполняется напрямую к питающему кабелю через клеммную коробку или автоматический выключатель. Нарушение этого правила приведёт к аннулированию гарантии производителя.
Подготовка места установки и проверка комплектующих
Ниша в столешнице должна соответствовать размерам, указанным в инструкции к конкретной модели Hansa. Как правило, стандартные габариты выреза составляют 560 мм по ширине и 490 мм по глубине. Глубина столешницы – не менее 28 мм. Расстояние до задней стены – не менее 50 мм, до переднего края – от 50 мм.
Под столешницей не допускается размещение духового шкафа без теплоизоляции. Минимальное расстояние между дном панели и любой поверхностью под ней – 25 мм. При наличии ящика под варочной панелью обязательна установка теплового экрана.
Поверхность столешницы должна быть абсолютно ровной, сухой и прочной. Избегайте установки на неустойчивые или влажные основания. При наличии неровностей используйте монтажную пену или силиконовый герметик для уплотнения и фиксации.
Проверьте наличие всех элементов из заводской комплектации: сама панель, уплотнительная лента по периметру, монтажные скобы (обычно 4 штуки), винты, паспорт изделия и инструкция. Отсутствие хотя бы одной детали затруднит установку и может повлиять на безопасность.
Убедитесь, что в месте установки имеется доступ к электросети с параметрами, соответствующими требованиям устройства: напряжение 220–240 В, частота 50 Гц, наличие заземления. Розетка должна быть рассчитана на нагрузку не менее 16 А. При отсутствии заземления эксплуатация запрещена.
Требования к электрической сети и выбор кабеля
Перед подключением варочной панели Hansa необходимо убедиться, что электросеть соответствует заявленным техническим характеристикам устройства.
- Номинальное напряжение – 220–240 В для однофазного подключения или 380–400 В для трёхфазного (уточняется в паспорте модели).
- Частота сети – 50 Гц.
- Мощность варочной панели – от 5 до 7,5 кВт, в зависимости от модели. Это требует отдельной линии питания.
- Автомат защиты – обязательно установлен в щите, номиналом 32 А при однофазной нагрузке и 16 А на фазу при трёхфазной.
Кабель подбирается исходя из мощности панели и типа подключения:
- Для однофазной сети – медный кабель сечением не менее 3×6 мм².
- Для двухфазной – 4×2,5 мм² (редкий вариант, применяется при наличии двух фаз).
- Для трёхфазной – 5×2,5 мм².
Тип кабеля – ВВГнг-LS или NYM. Эти марки обеспечивают достаточную термостойкость и устойчивость к воспламенению.
Кабель прокладывается скрытым способом в гофре, не ближе 50 мм от отопительных труб и металлических конструкций. Длина кабеля не должна превышать 15 м без промежуточного распределительного щита. Запас длины у розетки – минимум 0,5 м.
Подключение к розетке допускается только при использовании силовой розетки с керамическим основанием, рассчитанной на соответствующий ток. Предпочтительно подключение напрямую через клеммную коробку.
Подключение к электросети: правила безопасности и последовательность действий
Перед началом работ отключите питание на распределительном щите. Убедитесь в отсутствии напряжения на кабеле с помощью бесконтактного индикатора. Использование перчаток с диэлектрическим покрытием обязательно.
Варочная панель Hansa требует подключения к сети 220 В или 380 В, в зависимости от модели. Информацию о допустимом напряжении и схеме подключения уточняйте в техническом паспорте устройства. Проверьте сечение кабеля: для однофазного подключения достаточно 3×2,5 мм², для трехфазного – 5×2,5 мм². Используйте медный кабель с двойной изоляцией.

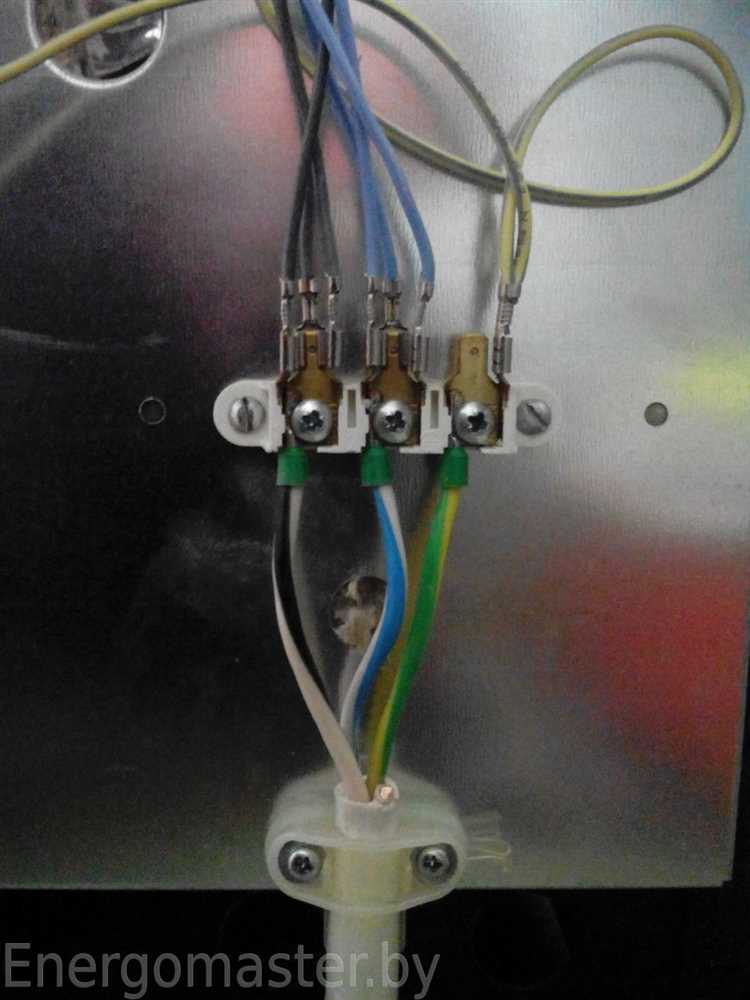

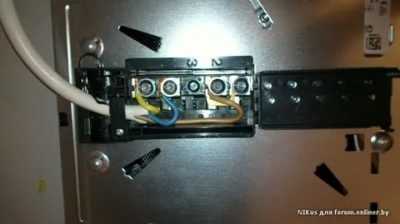

Снимите крышку клеммной колодки на панели. Подключение производите строго по схеме, размещённой рядом с клеммами. Заземляющий провод (жёлто-зелёный) подключается к обозначенному контакту PE. Фазные провода (L) и нулевой (N) соединяются согласно схеме: для однофазной сети – перемычки между L1, L2, L3, для трёхфазной – раздельное подключение.
Используйте клеммы с винтовыми зажимами. Контакты затягивайте надёжно, избегая перекручивания жил. После подключения убедитесь в отсутствии оголённых участков. Замените крышку клеммной коробки и зафиксируйте её.
Последний этап – подключение к автоматическому выключателю. Для однофазной панели используйте автомат на 16 А с УЗО на 30 мА, для трёхфазной – трёхполюсный автомат на 16 А с УЗО. Проверку подключения выполняйте при отключённой нагрузке. Только после этого подайте питание и протестируйте работу панели.

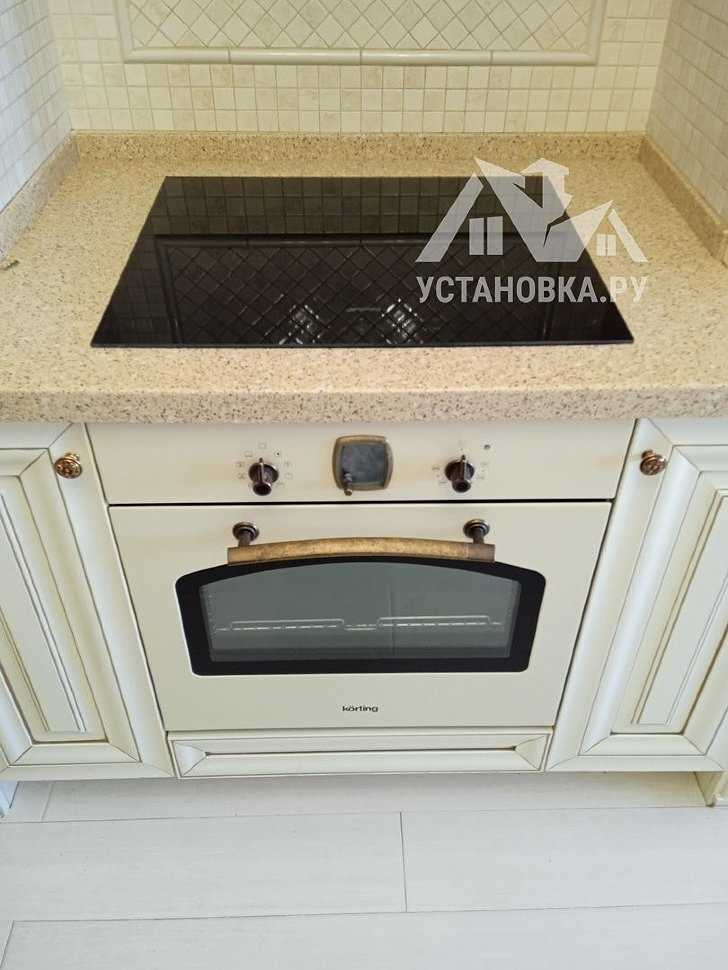

Монтаж варочной панели в столешницу и фиксация
Перед установкой проверьте соответствие размеров выреза в столешнице габаритам панели. Для большинства моделей Hansa требуется проём 560×490 мм при толщине столешницы от 28 до 40 мм. Края отверстия должны быть ровными и чистыми – без сколов и заусенцев.
Нанесите по периметру выреза термостойкий уплотнитель, входящий в комплект. Он предотвращает попадание влаги под панель и улучшает фиксацию. Убедитесь, что уплотнитель плотно прилегает и не имеет разрывов.
Осторожно опустите варочную панель в проём, совмещая её кромки с краями выреза. Не допускайте перекоса – корпус должен лечь в проём без усилий.
С внутренней стороны прикрутите фиксирующие скобы. Их положение зависит от толщины столешницы – выберите соответствующие пазы на корпусе панели. Затяните винты крестовой отвёрткой до упора, избегая чрезмерного усилия, чтобы не повредить корпус.
Проверьте плотность прилегания панели к столешнице по всему периметру. При наличии щелей повторно затяните крепления или переустановите уплотнитель.
Проверка работоспособности и тестирование всех конфорок
Поверните ручку регулятора первой конфорки на максимальное значение. В течение 5–10 секунд поверхность должна начать нагреваться. При наличии индукционной панели – используйте только подходящую посуду с ферромагнитным дном. Отсутствие нагрева при подходящей посуде указывает на неправильное подключение или неисправность.
Аналогично проверьте каждую конфорку, включая их по одной. Убедитесь, что все зоны нагреваются равномерно, без задержек. Если панель оснащена функцией BOOSTER, активируйте её и проверьте, происходит ли ускоренный нагрев.
Проверьте работу индикаторов остаточного тепла. После выключения конфорки символ должен оставаться активным до полного остывания поверхности. Если индикатор не загорается – возможен сбой в системе термодатчиков.
Нажмите сенсорные или механические элементы управления для каждой зоны. При нажатии должны быть чёткие отклики: звуковой сигнал, визуальное подтверждение на дисплее. Если хотя бы один элемент не реагирует – проверьте подключение модуля управления и шлейфов.
Для финального теста включите одновременно все конфорки на среднюю мощность и оставьте работать в течение 2–3 минут. Отслеживайте стабильность работы, отсутствие перегрева, отключений и посторонних запахов. Наличие автоматического отключения или других защитных функций также должно быть проверено в процессе.
Устранение типичных ошибок при подключении варочной панели Hansa
Неправильный выбор кабеля. Для большинства моделей Hansa требуется медный трехжильный кабель сечением не менее 2,5 мм² при подключении к однофазной сети. Использование провода меньшего сечения может привести к перегреву и возгоранию. Уточняйте мощность конкретной модели в паспорте устройства и подбирайте кабель согласно нагрузке.
Отсутствие заземления. Варочная панель обязательно должна быть заземлена. Игнорирование этого требования ведет к поражению током при повреждении изоляции. Нельзя соединять заземляющий провод с нулевым – это запрещено правилами ПУЭ.
Неверное подключение к клеммной колодке. В панелях Hansa часто используются перемычки для однофазного и трехфазного подключения. Неправильная установка перемычек приводит к короткому замыканию или неработающим зонам нагрева. Следует строго следовать схеме на задней крышке панели.
Подключение без автоматического выключателя. Подключение напрямую к сети без отдельного автомата на 16–32 А нарушает требования безопасности. Автомат должен устанавливаться в электрощите с учетом мощности панели и типа сети.
Игнорирование требования к УЗО. Устройство защитного отключения с током утечки 30 мА обязательно для защиты от поражения током. Подключение без УЗО создает опасность при малейшей неисправности изоляции.
Скрытая прокладка кабеля без гофры. При монтаже кабеля в стену его необходимо помещать в гофрорукав ПВХ или металлорукав. Это защитит от механических повреждений и снизит риск возгорания при перегреве.
Отсутствие запаса по длине кабеля. Монтаж кабеля в натяжку недопустим. Необходимо оставлять минимум 0,5 м запаса для удобства подключения и исключения натяжения при смещении панели.
Пренебрежение проверкой контактов. После затяжки винтов в клеммнике нужно удостовериться в отсутствии нагрева соединений после первых 15 минут работы. Ослабленные контакты вызывают искрение и оплавление изоляции.
