Как подключить вентилятор 12в к сети 220в

Вентиляторы на 12 вольт часто используются в системах охлаждения компьютерной техники, блоков питания, лабораторного оборудования и самодельных проектов. Однако подключение такого вентилятора напрямую к бытовой электросети 220В приведёт к его мгновенной поломке. Для корректной работы требуется надёжное понижение напряжения с учётом потребляемого тока устройства.

Перед подключением необходимо определить номинальное потребление вентилятора – как правило, это значения от 0.1 до 1.5 ампер, указанные на корпусе или в технической документации. От этого зависит выбор блока питания или преобразователя. Простой адаптер на 12В 1А может оказаться недостаточным, если вентилятор рассчитан на больший ток – в этом случае произойдёт перегрев и выход из строя источника питания.

Рекомендуется использовать импульсный источник питания с защитой от перегрузки, рассчитанный с запасом минимум в 20–30% от потребления вентилятора. Например, для вентилятора на 12В 1А лучше всего подойдёт блок питания на 12В 1.5–2А. Подключение следует выполнять через клеммную колодку или пайку с обязательной изоляцией соединений, чтобы исключить короткие замыкания и риск поражения электрическим током.

Недопустимо использовать самодельные схемы с конденсаторами для понижения напряжения – они не обеспечивают стабилизацию и создают опасность поражения током. Надёжный и безопасный способ – применение сертифицированного адаптера, обеспечивающего стабильные 12В с нужной мощностью. Только при соблюдении этих условий вентилятор будет работать эффективно и без риска для пользователя.

Выбор подходящего адаптера 220В–12В по параметрам вентилятора

Второй ключевой параметр – тип выходного напряжения. Вентиляторы требуют стабильного постоянного напряжения (DC), поэтому адаптер должен быть с маркировкой «DC 12V». Применение адаптера с переменным напряжением (AC) приведёт к неправильной работе или поломке.

Следующий момент – разъём питания. Большинство вентиляторов имеют либо оголённые провода, либо стандартные разъёмы типа DC 5.5×2.1 мм. При несовпадении можно использовать переходник или подпаяться напрямую, соблюдая полярность: красный – плюс, чёрный – минус.

Нельзя игнорировать пусковой ток. Некоторые вентиляторы кратковременно потребляют больше тока при старте. Адаптер должен выдерживать такие пики без срабатывания защиты. Поэтому использование импульсных блоков питания с встроенной защитой по току предпочтительнее трансформаторных решений без защиты.

Для нескольких вентиляторов, подключаемых параллельно, суммируйте ток всех устройств и подбирайте адаптер с соответствующим запасом. Например, для трёх вентиляторов по 0.25A потребуется блок питания минимум на 1A.

Использование некачественных или недостаточно мощных адаптеров приводит к падению напряжения, снижению оборотов и шуму. Всегда проверяйте соответствие параметров адаптера и вентилятора перед подключением.

Как правильно рассчитать ток и мощность вентилятора 12В

Для точного расчета тока и мощности вентилятора на 12В необходимо знать его номинальные параметры, указанные на корпусе или в техническом паспорте. Обычно указывается мощность в ваттах или ток в амперах. Если указан только один параметр, второй можно вычислить.

Формула для расчета тока: I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение в вольтах. Например, если вентилятор потребляет 6 Вт при 12В, ток составит 0.5 А.

Если указан ток, мощность рассчитывается по формуле: P = U × I. При токе 0.3 А и напряжении 12В мощность составит 3.6 Вт.

Необходимо учитывать пусковой ток, который может быть в 1.5–2 раза выше номинального. При проектировании схемы питания важно выбирать блок питания с запасом по току минимум 30% от расчетного значения. Например, если вентилятор потребляет 0.5 А, блок питания должен обеспечивать не менее 0.65 А.

Также следует учитывать особенности работы при длительной нагрузке. Если вентилятор планируется использовать в непрерывном режиме, запас по току блока питания должен быть не менее 50%. Это снижает нагрев компонентов и увеличивает срок службы устройства.

Подключение вентилятора к адаптеру: пошаговая инструкция

Выберите адаптер с выходным напряжением 12В постоянного тока (DC) и током не ниже номинального потребления вентилятора. Например, для вентилятора 0.3 А требуется адаптер минимум 0.5 А с запасом по току.

Обрежьте разъём на выходе адаптера, если он не подходит. Снимите изоляцию с проводов на 5–7 мм. Обычно красный провод – «плюс», чёрный или синий – «минус».

Определите полярность на проводах вентилятора. У большинства моделей красный – «+12В», чёрный – «GND». Если провода не подписаны, воспользуйтесь технической документацией или мультиметром.

Соедините «плюс» адаптера с «плюсом» вентилятора, «минус» – с «минусом». Скрутите жилы, проверьте контакт, заизолируйте соединения термоусадкой или изолентой. Недопустим короткий замыкание или оголённые участки.

Включите адаптер в сеть 220В. Вентилятор должен сразу начать вращение. Если нет – проверьте полярность и надёжность соединений. Не допускайте работы вентилятора от адаптера с переменным током – это приведёт к выходу из строя.

Для безопасной и долговечной работы избегайте перегрузки адаптера, перегрева и неиспользуемых удлинителей низкого качества. Установите предохранитель по входу, если адаптер самодельный или без встроенной защиты.

Как защитить вентилятор от перепадов напряжения и короткого замыкания

Для питания вентилятора на 12 В от сети 220 В используется импульсный блок питания. Он должен иметь встроенную защиту от перенапряжения (OVP) и короткого замыкания (SCP). При выборе блока питания убедитесь, что он рассчитан на ток не менее 20% выше номинального тока вентилятора. Например, если вентилятор потребляет 0.8 А, выбирайте блок питания на 1–1.2 А.

Для дополнительной защиты используйте варистор на входе блока питания – он гасит резкие скачки напряжения. Подойдёт, например, варистор на 275 В (MOV 14D471K). Устанавливается параллельно входу питания до выпрямителя.

Также рекомендуется установить плавкий предохранитель в разрыв сетевого провода перед блоком питания. Для вентилятора мощностью до 10 Вт достаточно предохранителя на 250 В, 1 А с характеристикой «T» (медленного типа).

На выходе блока питания (12 В) можно добавить диод Шоттки, например, 1N5822. Он предотвращает обратный ток при сбоях и защищает вентилятор от повреждений при нестабильности выходного напряжения.

Если вентилятор работает в агрессивной среде (влага, пыль), корпус блока питания и соединения должны быть герметизированы, а провода – дополнительно экранированы или использоваться с двойной изоляцией.

Рекомендуется установка выходного керамического конденсатора на 1000 мкФ х 25 В – он сгладит пульсации и минимизирует вероятность резких колебаний напряжения на вентиляторе при запуске и остановке.

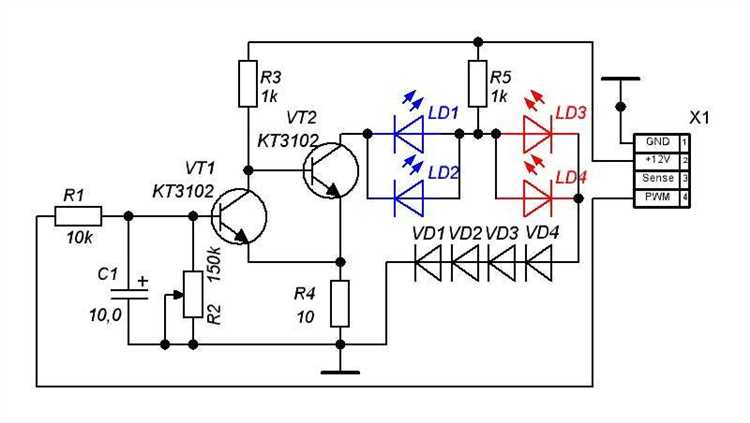

Пример схемы подключения:

Что учитывать при использовании вентилятора 12В в непрерывном режиме

Работа вентилятора 12В в непрерывном режиме требует учета нескольких технических аспектов для обеспечения надежности и безопасности устройства.

• Ток потребления и мощность: Проверяйте паспортные данные вентилятора. Средний ток типичных 12В вентиляторов составляет от 0,1 до 0,5 А. Постоянное превышение номинального тока приводит к перегреву мотора и сокращению ресурса.
• Охлаждение мотора: Вентиляторы с закрытым корпусом требуют дополнительного охлаждения корпуса или установки в места с хорошей вентиляцией, чтобы избежать перегрева при длительной работе.
• Питание 12В с правильным стабилизатором: Для подключения к сети 220В необходим стабилизированный блок питания с выходным током, превышающим максимальный ток вентилятора минимум на 20%. Низкокачественные адаптеры могут вызывать пульсации, сокращая срок службы вентилятора.
• Температурный диапазон эксплуатации: Учитывайте, что большинство вентиляторов рассчитаны на работу при температуре от -10°C до +60°C. При использовании вне этих диапазонов требуется выбор моделей с соответствующей спецификацией.
• Качество подшипников: Для длительной работы рекомендуются вентиляторы с шарикоподшипниками, которые выдерживают более 30 000 часов без замены, в отличие от втулочных подшипников.
• Защита от пыли и влаги: При эксплуатации в пыльных или влажных условиях выбирайте модели с классом защиты IP44 и выше для предотвращения поломок и коротких замыканий.
• Регулярное обслуживание: Даже при непрерывной работе рекомендуется проводить очистку лопастей и корпуса от пыли не реже одного раза в три месяца, чтобы поддерживать эффективность и предотвращать перегрев.
• Дополнительные меры безопасности: Устанавливайте плавкие предохранители на цепь питания, соответствующие максимальному току вентилятора, и избегайте подключения без заземления для предотвращения коротких замыканий и поражения током.

Проверка схемы на безопасность до подключения к сети 220В

Перед подачей питания необходимо измерить сопротивление изоляции между фазным проводом и землей с помощью мегомметра. Значение не должно быть ниже 1 МОм, иначе возможны утечки тока и короткие замыкания.

Убедитесь в правильности подключения компонентов схемы, особенно конденсаторов и диодов, соблюдая полярность и номинальные параметры. Неправильное подключение может привести к перегреву и выходу из строя.

Проверьте параметры используемого понижающего трансформатора или импульсного драйвера: напряжение на выходе должно строго соответствовать 12 В, а ток – не ниже требуемого значения вентилятора.

Используйте мультиметр для проверки отсутствия короткого замыкания между выходными проводами схемы. При обнаружении нуля сопротивления отключите питание и исправьте неисправность.

Обязательно установите предохранитель соответствующего номинала в цепь питания 220 В, чтобы защитить оборудование и предотвратить возгорание при перегрузках или замыкании.

Проверьте надежность крепления всех соединений и изоляцию проводов. Не допускаются оголённые участки и свободные контакты, так как они создают риск поражения током.

После визуального осмотра выполните пробное включение схемы через устройство контроля тока. Пиковый ток не должен превышать расчетных значений, иначе возможен выход из строя компонентов.

Вопрос-ответ:

Можно ли подключить 12-вольтовый вентилятор напрямую к розетке 220 В?

Нет, напрямую подключать 12-вольтовый вентилятор к сети 220 В нельзя. Напряжение в бытовой электросети гораздо выше, чем рассчитан на вентилятор, и это приведёт к его быстрому выходу из строя или возгоранию. Чтобы использовать такой вентилятор, требуется понизить напряжение до 12 В с помощью специальных устройств — трансформатора, блока питания или понижающего стабилизатора.

Как выбрать подходящий блок питания для 12В вентилятора из сети 220 В?

Для выбора блока питания нужно узнать мощность вентилятора, которая обычно указана в ваттах или амперах. Затем следует подобрать блок, способный обеспечить такую же или чуть большую выходную мощность при 12 В. Рекомендуется брать блок с небольшим запасом по мощности, чтобы он не перегружался и работал дольше. Блок питания должен иметь стабилизированное выходное напряжение и защиту от перегрузок, чтобы предотвратить поломку вентилятора и оборудования.

Можно ли использовать обычный трансформатор для подключения 12В вентилятора к 220 В?

Да, можно применять трансформатор, который снижает напряжение с 220 В до 12 В. Но важно, чтобы трансформатор был рассчитан на ток, соответствующий потреблению вентилятора. Также нужно учитывать, что трансформатор только снижает переменное напряжение, а некоторые вентиляторы требуют постоянного тока — в этом случае после трансформатора понадобится выпрямитель и фильтр. Если вентилятор рассчитан на постоянное напряжение, лучше использовать готовый блок питания с выходом 12 В постоянного тока.

Какие ошибки чаще всего допускают при подключении 12В вентилятора к сети 220В?

Часто встречаются ошибки, связанные с отсутствием понижающего устройства, попыткой подключения напрямую к 220 В, неправильным подбором блока питания по мощности и напряжению. Ещё одна ошибка — неправильное подключение полярности, если вентилятор работает на постоянном токе. Такие промахи приводят к быстрому выходу из строя вентилятора или даже повреждению электропроводки и возникновению пожара. Чтобы избежать проблем, необходимо внимательно изучать технические характеристики и использовать подходящие компоненты для подключения.
