Подключение вольтметра к бытовой сети 220 В требует точного соблюдения электрических норм и понимания принципа действия прибора. Вольтметр, рассчитанный на переменное напряжение, подключается параллельно нагрузке, при этом критически важно соблюдать полярность (если устройство электронное) и не превышать предельно допустимое напряжение для конкретной модели.
Для работы подойдёт вольтметр с диапазоном измерения не менее 250 В переменного напряжения. Категория безопасности (CAT) прибора должна соответствовать классу не ниже CAT II, а при измерениях в распределительных щитах – CAT III. Использование прибора с несоответствующей категорией повышает риск выхода из строя и поражения электрическим током.
Перед подключением необходимо отключить питание участка сети, к которому будет производиться подключение, и проверить отсутствие напряжения тестером. Подключение производится к фазному и нулевому проводам. В случае работы с двухпроводной сетью важно точно идентифицировать фазу с помощью индикатора. Использование автоматического выключателя или УЗО рекомендуется для обеспечения дополнительной защиты.
Не допускается использование вольтметра для постоянного мониторинга в распределительной коробке без соблюдения требований пожарной безопасности. При необходимости постоянного контроля напряжения применяются панельные вольтметры с закрытым корпусом и креплением на DIN-рейку, подключаемые через предохранитель номиналом не более 1 А.
Выбор подходящего вольтметра для работы с сетью 220 В
Для работы с бытовой сетью переменного тока 220 В необходим вольтметр, рассчитанный на измерение напряжения переменного типа с диапазоном не менее 0–250 В. Номинальное напряжение сети может колебаться от 198 до 242 В, поэтому прибор с нижним порогом выше 0 В и верхним ниже 240 В использовать нельзя – показания будут искажены или отсутствовать вовсе.
Идеально подходят цифровые вольтметры с пределом измерений 0–300 В. Они обеспечивают высокую точность – средняя погрешность не превышает ±1%. Для быстрой оценки состояния сети достаточно разрешения 0.1 В. Устройства с дисплеем на светодиодах читаются лучше при слабом освещении, чем с ЖК-индикатором.
Прибор должен поддерживать True RMS-измерение, если предполагается работа в нестабильных или искажённых сетях. Это особенно актуально при подключении через стабилизаторы, инверторы или генераторы, где форма сигнала может отличаться от синусоиды.
Для стационарной установки предпочтительнее вольтметры в корпусе для врезного монтажа с питанием от той же линии 220 В. Если планируется переносное использование, выбирайте модели с двойной изоляцией и защитой от перегрузки по входу не менее 500 В.
Контроль соответствия вольтметра стандарту безопасности ГОСТ IEC 61010 обязателен. Категория измерений должна быть не ниже CAT II, а для подключения в распределительных щитах – CAT III. Отсутствие такой маркировки – признак потенциальной опасности при эксплуатации.

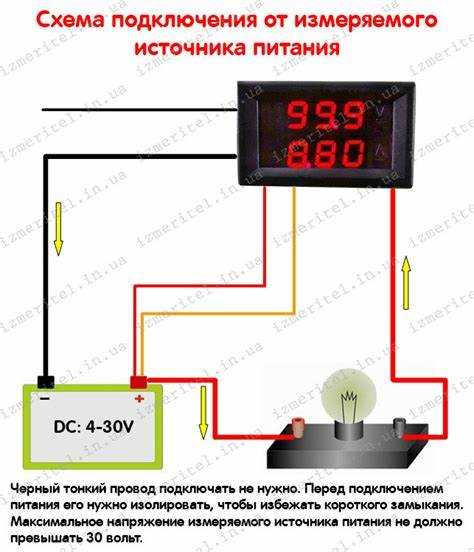

Проверка технических характеристик вольтметра перед подключением
Перед подключением вольтметра к сети 220 В необходимо убедиться в его соответствии электрическим параметрам сети. Пренебрежение этим этапом может привести к повреждению прибора или создать угрозу безопасности.
- Диапазон измерения напряжения: Убедитесь, что максимальное значение измеряемого напряжения не менее 250 В. Вольтметры с диапазоном до 100 В использовать нельзя – они выйдут из строя при подключении к сети 220 В.
- Тип вольтметра: Только переменное напряжение (AC). Если прибор предназначен для постоянного тока (DC), он не покажет корректных значений и может быть повреждён.
- Класс точности: Для бытового использования допустим класс точности 1.5 или 2.5. Для точных измерений – не выше 1.0. Класс указывается на шкале или корпусе.
- Сопротивление входа: Для стрелочных вольтметров оно должно быть не менее 1 кОм/В. Для цифровых – свыше 1 МОм. Низкое сопротивление создаёт нагрузку на сеть и влияет на точность.
- Рабочее напряжение и изоляция корпуса: Проверить маркировку: прибор должен быть рассчитан на не менее 250 В. Корпус должен быть из диэлектрического материала, без повреждений, трещин и оголённых контактов.
- Наличие маркировки: Ищите обозначения напряжения, тока, знаки безопасности (например, двойной квадрат – знак двойной изоляции). Отсутствие маркировки – признак кустарного или непроверенного прибора.
- Рабочее положение: Некоторые стрелочные модели работают точно только в горизонтальном положении. Убедитесь в этом по инструкции или паспорту устройства.
Все проверки следует производить до подключения к сети. Если возникают сомнения, используйте тестер для предварительного измерения напряжения в сети или обратитесь к специалисту.
Определение места установки вольтметра в цепи
На вводе в распределительный щит прибор фиксирует общее напряжение питания. Это позволяет отслеживать отклонения в питающей сети и реагировать на просадки или скачки напряжения. Для этого щупы или провода подключаются к клеммам автомата ввода: один – к фазе (обычно обозначен буквой «L»), второй – к нулю («N»).
Если задача – контроль конкретной линии или группы потребителей, устанавливайте вольтметр после автоматического выключателя соответствующего контура. Такой способ позволяет контролировать фактическое напряжение, поступающее на розеточные или осветительные линии.
Важно учитывать расположение вольтметра по отношению к нагрузке. При установке до автоматического выключателя он будет показывать напряжение постоянно. Если подключение выполнено после автомата, отображение будет только при его включении.
Во избежание перекосов фаз и неправильных показаний, запрещено подключать прибор между двумя фазами – только между фазой и нулем. При наличии заземления запрещается использовать его в качестве нулевого потенциала для измерений.
Размещение должно обеспечивать визуальный контроль показаний, особенно при монтаже стационарного цифрового вольтметра. Прибор устанавливается на DIN-рейку или врезается в панель распределительного щита.

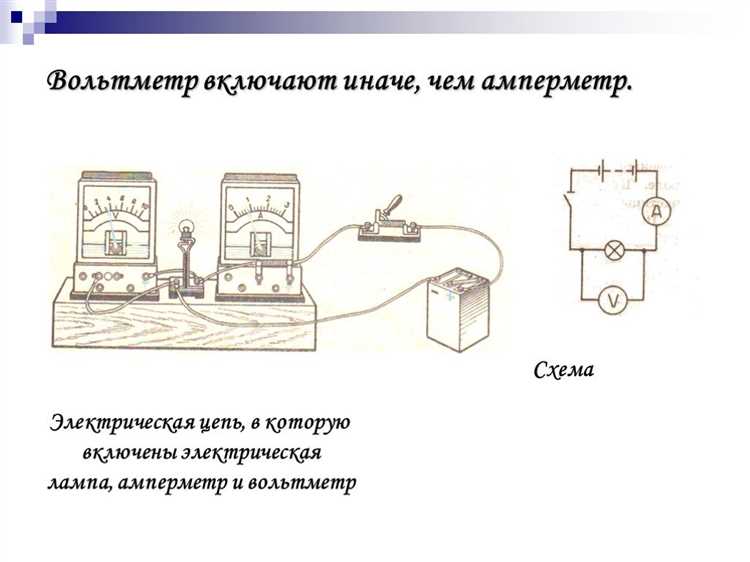

Подготовка проводов и клемм для подключения
Для подключения вольтметра к сети 220 В используйте медные многожильные провода сечением не менее 0,75 мм². Изоляция должна соответствовать классу напряжения не ниже 300/500 В. Для стационарной установки предпочтительны провода типа ПВС или ВВГнг-LS.
Обрежьте провода до необходимой длины с запасом 10–15 см для удобства монтажа. Снимите изоляцию с концов на длину 8–10 мм. Используйте стриппер или нож с ограничителем, чтобы не повредить жилы.
Для обеспечения надежного контакта и исключения распушивания жил, используйте наконечники НШвИ соответствующего диаметра. Наденьте наконечник на оголённый конец провода и обожмите его пресс-клещами с правильной матрицей.
Клеммы на приборе должны быть чистыми, без следов окисления. При необходимости зачистите их мелкой наждачной бумагой. Убедитесь, что винтовые зажимы не имеют повреждений резьбы и надёжно фиксируют провод с наконечником.
Перед подключением проверьте проводимость жил мультиметром. После установки проводов в клеммы затяните винты усилием, исключающим люфт, но без срыва резьбы.

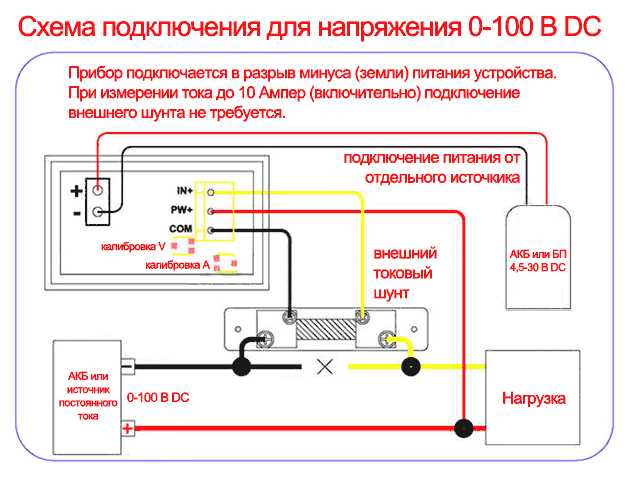

Отключение электропитания перед началом работ
Перед подключением вольтметра к сети 220 В необходимо полностью обесточить участок электросети, с которым планируются действия. Для этого отключите автоматический выключатель, подающий напряжение на данный контур. Если автомат находится в распределительном щите, убедитесь, что он подписан и соответствует нужной линии.
После отключения автомата обязательно проверьте отсутствие напряжения с помощью двухполюсного индикатора или мультиметра. Не полагайтесь на однополюсные индикаторы – они могут ошибочно показать отсутствие фазы при наличии потенциала.
Подтвердив отключение, зафиксируйте автомат в положении «выключено», если есть возможность, используйте блокиратор или предупредительную табличку во избежание случайного включения другими лицами.
Если работы проводятся в распределительной коробке или щите, удостоверьтесь, что отключены все группы, входящие в зону доступа. Всегда проверяйте не только фазу, но и ноль – в некоторых случаях возможен обрыв нейтрали, что создаёт опасность поражения.
Перед подключением отключите питание сети 220 В. Для подключения используйте медные провода с сечением не менее 1,5 мм² и изоляцией, рассчитанной на напряжение не менее 300 В.
Перед затяжкой клемм снимите изоляцию на длину 8–10 мм, не повреждайте жилы провода. Используйте отвертку подходящего размера для надежного зажима, избегая перетяжки, которая может повредить контакты.
После подключения проверьте надежность контактов и правильность подключения с помощью тестера. Провода не должны болтаться и касаться друг друга внутри корпуса вольтметра.
Устанавливайте вольтметр в сухом месте, защищённом от прямого контакта с влагой и пылью, чтобы избежать коротких замыканий и повреждений прибора.

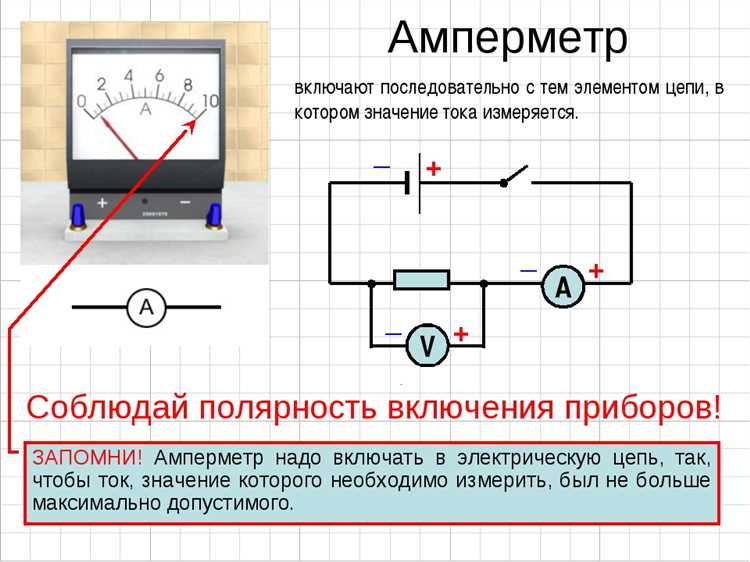

Проверка надёжности соединений и изоляции
Перед включением вольтметра в сеть 220 В необходимо тщательно проверить качество контактов в местах подключения. Все соединения должны быть плотными, без люфтов и видимых повреждений проводников. Рекомендуется использовать индикаторную отвёртку для контроля наличия напряжения и мультиметр в режиме прозвонки для проверки цепи на разрыв.
Особое внимание уделите состоянию изоляции проводов: отсутствию трещин, порезов и потертостей. Минимальная толщина изоляционного слоя должна соответствовать требованиям ПУЭ (практические указания электромонтажа). При обнаружении повреждений изоляцию следует заменить полностью или использовать термоусадочную трубку с клеевым слоем для восстановления.
Проверка контактов должна включать затяжку клемм с моментом, рекомендуемым производителем зажимного оборудования, обычно от 1,2 до 2,5 Н·м. После подключения выполните измерение сопротивления изоляции мегомметром, показатель должен быть не менее 1 МОм при напряжении 500 В, что свидетельствует об отсутствии токопроводящих повреждений.
Дополнительно рекомендуется визуально проверить отсутствие следов перегрева на клеммах и проводах: потемнений или плавления пластика. В случае сомнений проводку следует заменить или доработать, чтобы исключить риски короткого замыкания и электрического удара.

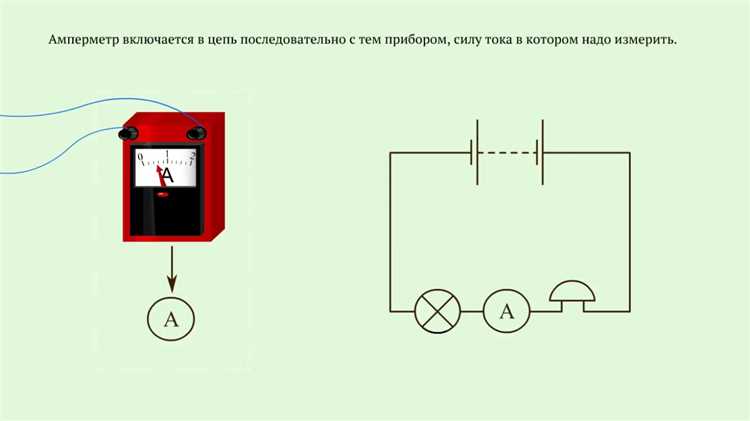

Включение питания и контроль показаний прибора
Перед подачей питания убедитесь, что вольтметр подключен к фазному и нулевому проводам сети 220 В согласно инструкции. Проверьте целостность проводов и отсутствие видимых повреждений.
- Включите автоматический выключатель или главный выключатель питания.
- Наблюдайте за индикатором питания на вольтметре – он должен загореться сразу после подачи напряжения.
- Считайте показания прибора. При правильном подключении цифровой дисплей отобразит напряжение в пределах 210–230 В для стандартной сети.
- Если вольтметр показывает 0 В или мигает, отключите питание и перепроверьте соединения.
При постоянном отклонении показаний более чем на 10 В от номинала измерение повторите с другим прибором для проверки точности.
- Не трогайте оголённые провода при включённом питании.
- Используйте защитные перчатки и инструменты с изоляцией.
- Если прибор оснащён функцией фиксации показаний, зафиксируйте значение для дальнейшего анализа.
Регулярно проверяйте работоспособность вольтметра и проводов для предотвращения ошибок в измерениях и обеспечения безопасности.
Вопрос-ответ:
Как правильно выбрать вольтметр для подключения к сети 220 В?
Для подключения к сети 220 В рекомендуется использовать вольтметры, рассчитанные на измерение переменного напряжения в диапазоне от 0 до 250 В. Важно обращать внимание на тип прибора — аналоговый или цифровой, а также на класс точности. Цифровые модели обычно удобнее для считывания показаний, а класс точности влияет на достоверность измерений. Не забудьте проверить, что вольтметр оснащён защитой от перенапряжения.
Какие меры безопасности нужно соблюдать при подключении вольтметра к бытовой электросети 220 В?
Перед началом работы необходимо обязательно отключить питание в соответствующем участке электросети. Следует использовать изолированные инструменты и надевать защитные перчатки. Важно соблюдать правильную полярность подключения вольтметра и избегать контакта с оголёнными проводами. Если вы не уверены в своих навыках, лучше обратиться к квалифицированному электрику. Нельзя проводить измерения при влажных условиях или вблизи воды.
Как подключить вольтметр к сети 220 В, чтобы получить точные показания?
Сначала отключите питание в щитке. Затем подключите входные клеммы вольтметра к фазному и нулевому проводам сети. Обычно клемма, отмеченная как «L» или «+», подключается к фазе, а «N» — к нулю. Проверьте надежность соединений, чтобы исключить плохой контакт. После включения питания прибор должен показать напряжение около 220 В. Если показания сильно отличаются, проверьте правильность подключения и исправность прибора.
Можно ли подключить вольтметр напрямую к розетке 220 В без дополнительной защиты?
Подключение напрямую возможно только в том случае, если вольтметр рассчитан на работу с таким напряжением и оснащён необходимыми средствами защиты. Многие приборы требуют установки дополнительного предохранителя или ограничительного резистора для предотвращения повреждения. Использование устройств без защитных элементов повышает риск выхода из строя прибора и поражения электрическим током. Рекомендуется изучить инструкцию производителя перед подключением.
Что делать, если после подключения вольтметра к сети 220 В показания нестабильны или отсутствуют?
В первую очередь проверьте качество подключения: убедитесь, что контакты затянуты плотно и не окислены. Осмотрите провода на наличие повреждений. Иногда причиной может быть неисправность самого вольтметра — например, вышел из строя внутренний компонент. Также проверьте, подаётся ли напряжение на подключаемый участок сети с помощью другого прибора. Если проблемы сохраняются, возможно, стоит заменить вольтметр или обратиться к специалисту для диагностики электросети.
Как правильно подключить вольтметр к сети 220 В, чтобы не повредить прибор и обеспечить точные измерения?
Для безопасного и корректного подключения вольтметра к сети 220 В необходимо сначала отключить питание. Затем следует определить фазы и ноль, используя индикаторную отвертку или тестер. Клемму вольтметра с обозначением «L» подключают к фазному проводу, а клемму «N» — к нулевому проводу. После подключения проводов нужно проверить надёжность контактов, включить питание и убедиться, что показания прибора соответствуют ожидаемому напряжению. Такой порядок действий поможет избежать повреждения устройства и обеспечить правильность измерений.
