Неправильно организованный ввод воды из скважины приводит к перебоям в подаче, протечкам и преждевременному выходу оборудования из строя. Чтобы избежать затрат на переделку, важно учесть глубину скважины, уровень воды, мощность насоса, тип труб и способ прокладки. Каждый элемент системы должен быть подобран с учетом конкретных условий участка и технических характеристик оборудования.
Для скважин глубиной до 30 метров чаще используют вибрационные насосы, но при постоянной эксплуатации лучше ставить центробежный. Он стабильнее, меньше шумит, подходит для систем с гидроаккумулятором и автоматикой. Кабель насоса должен быть рассчитан на влажную среду и иметь запас длины – укладывать его без натяга, с возможностью демонтажа.
Трубы для подвода воды подбирают из полиэтилена низкого давления (ПНД) диаметром не менее 32 мм. Для ввода в дом применяют гильзу – отрезок трубы большего диаметра, через который проходит основной водопровод. Все соединения – на компрессионных фитингах или сварке, в зависимости от давления и условий монтажа.
Глубина залегания труб – ниже уровня промерзания грунта. В средней полосе России это минимум 1,5 метра. Если такой возможности нет, применяется утепление и греющий кабель. Насосную автоматику размещают в кессоне или в доме, если позволяет длина и напор. Оптимальная схема – гидроаккумулятор, реле давления, обратный клапан и манометр.
Выбор места для ввода трубы в дом
Минимальное промерзание – ключевой критерий. Оптимально – вводить трубу ниже уровня промерзания грунта. В большинстве регионов России это 1,2–1,8 метра. Конкретную глубину уточняют по СНиП 23-01-99 или местным климатическим нормам.
Ближайшая точка к скважине сокращает длину траншеи и снижает теплопотери. Трубу лучше прокладывать по кратчайшему маршруту, без поворотов и пересечений с коммуникациями.
Свободный доступ изнутри обязателен. Вводной участок должен находиться в помещении с круглогодичным отоплением – например, в подвале, котельной или отапливаемом техпомещении. Нельзя размещать ввод за мебелью или сантехоборудованием.
Отсутствие рисков подтопления. Исключаются зоны с паводковыми водами, низинами или местами со склонностью к скапливанию осадков. При необходимости делается отводной лоток или гидроизоляция гильзы ввода.
Проход через фундамент выполняется в гильзе, диаметр которой больше наружного диаметра трубы на 20–40 мм. Гильзу заполняют герметиком или уплотняют пеной. Нельзя монтировать трубу вплотную к бетону – при подвижках грунта она может лопнуть.
Безопасность и защита. Участок ввода не должен пересекать силовые кабели, газопроводы или дренажные системы. Соблюдается горизонтальный отступ от других коммуникаций не менее 0,5 м.
Прокладка трубы от скважины до фундамента
Расстояние от скважины до фундамента должно быть минимальным, но не менее 3 метров, чтобы исключить повреждение трубы при строительных работах. Трасса прокладки размечается с учётом уклона в сторону скважины не менее 2 см на метр длины для отвода конденсата.
Труба укладывается ниже глубины промерзания грунта. В средней полосе России – это минимум 1,5 метра. Если невозможно углубить траншею, используют утеплённый трубопровод с греющим кабелем. Кабель укладывают вдоль трубы снаружи и подключают через термореле.
Рекомендуется использовать ПНД трубу диаметром не менее 32 мм с маркировкой PE100 SDR11, рассчитанную на давление до 10 атмосфер. Все соединения – сварные или на компрессионных фитингах, с обязательной герметизацией резиновыми кольцами.
В местах пересечения с другими коммуникациями труба защищается гильзами из ПНД или оцинкованной стали. На поворотах необходимо устанавливать ревизионные колодцы, если труба прокладывается на длину более 20 метров.
Перед вводом в фундамент устанавливается проходной узел – металлическая гильза, заполненная пенополиуретаном или монтажной пеной. Это защищает трубу от сдвигов и промерзания в зоне ввода. После прокладки выполняется опрессовка системы водой под давлением 6–8 атмосфер в течение 2 часов.
Гидроизоляция ввода трубы через стену
Герметичный ввод трубы в стену предотвращает проникновение воды, промерзание и разрушение конструкции. Для надёжной гидроизоляции используйте проверенные способы и материалы.
- Бурение отверстия с зазором: диаметр отверстия должен быть на 20–30 мм больше диаметра трубы. Это пространство необходимо для монтажа уплотнителя.
- Использование гильзы: в отверстие вставляется металлическая или пластиковая труба большего диаметра – гильза. Она компенсирует подвижки грунта и предотвращает повреждение основной трубы.
- Гидроизоляция гильзы: с внешней стороны гильза герметизируется битумной мастикой или проникающей гидроизоляцией. Швы заделываются цементно-песчаным раствором с добавкой жидкого стекла.
- Герметизация трубы в гильзе: применяется сальниковое уплотнение, резиновые манжеты или водостойкий полиуретановый герметик. Не допускается применение монтажной пены – она не обеспечивает влагостойкости и разрушается со временем.
- Ввод ниже уровня промерзания: минимальная глубина – 1,5 метра, в зависимости от региона. Это исключает промерзание и разрушение гидроизоляции при температурных деформациях.
После монтажа проверяется герметичность: наружный контур промазывается мастикой, проверяется отсутствие подтеков после пролива воды. Ошибки в этом узле ведут к сырости, образованию грибка и разрушению стены.

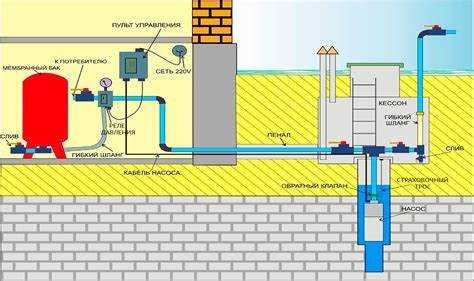

Монтаж кессона или адаптера скважины
Кессон устанавливается при необходимости утепления точки подключения и размещения арматуры ниже уровня промерзания. Для монтажа выкапывается котлован глубиной до горловины кессона, стенки скважины обрезаются, обсадная труба вводится внутрь и герметизируется с использованием сварного фланца или компрессионного ввода.
Внутри кессона размещаются запорная арматура, реле давления, гидроаккумулятор, обратный клапан и разводка к дому. Все соединения выполняются с учетом возможного обслуживания. Утепление производится пенополистиролом или минеральной ватой, особенно в районах с температурой ниже –20 °C.

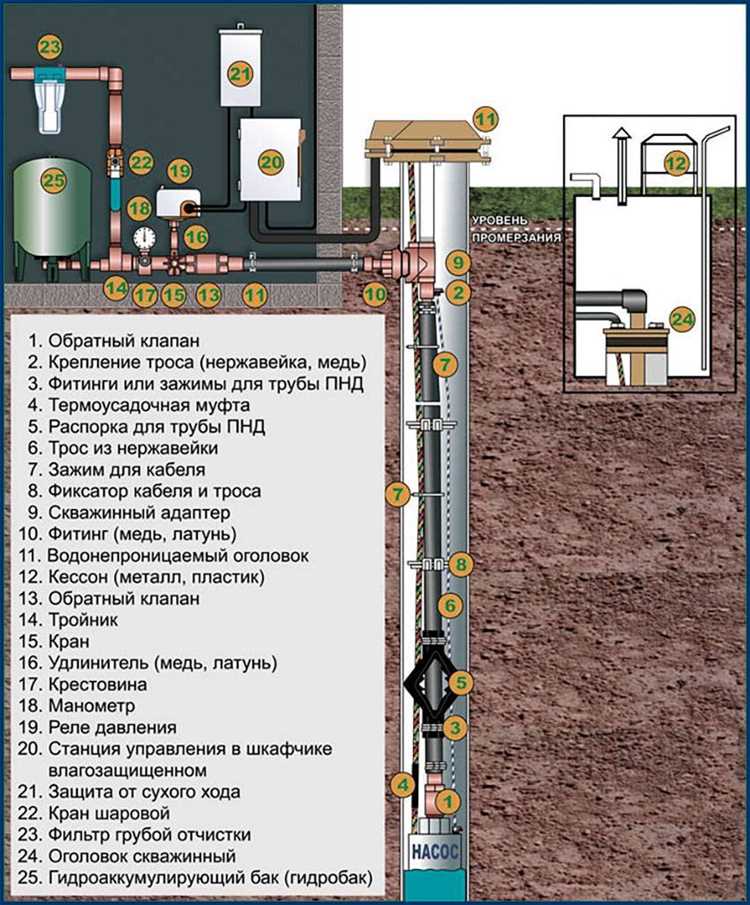

Скважинный адаптер используется при отсутствии возможности устройства котлована. Монтаж производится на обсадную трубу на глубине ниже промерзания – обычно 1,5–2 м. Отверстие в трубе высверливается снаружи, затем монтируется стационарная часть адаптера, к ней изнутри подсоединяется съемная часть с трубой подачи воды. Герметичность обеспечивается прокладками и затяжкой резьбы.
При выборе адаптера важно учитывать материал обсадной трубы – для пластика и стали используются разные типы уплотнений. Внутреннюю часть подключают к трубе водопровода, проходящей через фундамент дома. Наружную часть дополнительно утепляют гильзой с теплоизоляцией.
Перед началом монтажа следует отключить питание, подготовить оборудование и убедиться в наличии всех комплектующих: прокладки, переходники, герметик, утеплитель. Ошибки при установке приводят к утечкам и промерзанию в зимний период.

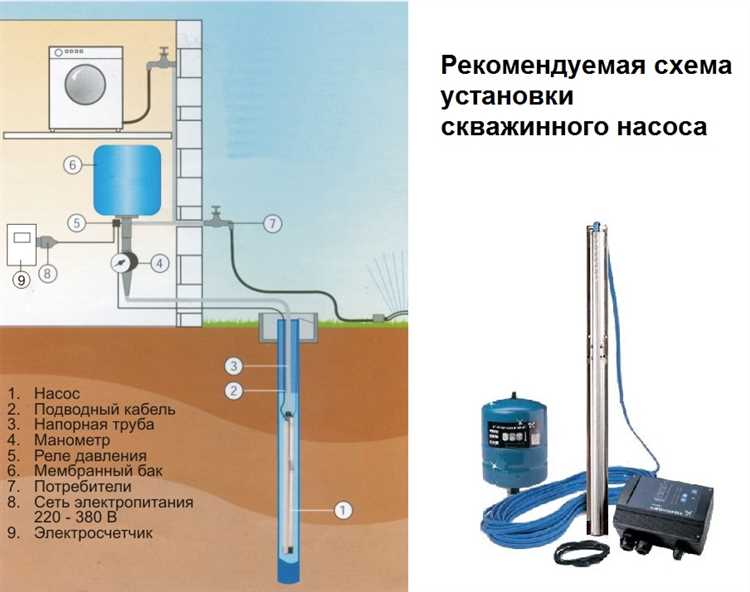

Установка насоса и определение глубины погружения
Погружной насос следует размещать ниже динамического уровня минимум на 5 метров, но не ближе чем на 1 метр от дна скважины, чтобы исключить засасывание ила и песка. Например, если глубина скважины 45 м, статический уровень – 20 м, динамический – 28 м, насос устанавливается на глубине 33–34 м.
Подвеска насоса выполняется на пластиковом либо стальном тросе с обязательной фиксацией каждые 3–5 метров. Кабель питания закрепляется пластиковыми стяжками вдоль трубы или троса, чтобы избежать повреждений при спуске и вибрациях. Перед погружением проверяется герметичность соединений и работоспособность насоса на поверхности.
Использование обратного клапана исключает срыв давления при остановке насоса. При глубине более 30 метров рекомендуется использовать насос с повышенным напором и автоматикой защиты от «сухого хода».
Подключение гидроаккумулятора и реле давления
Гидроаккумулятор устанавливают сразу после скважинного насоса. Для подключения используют прочные полиэтиленовые или металлические трубы диаметром не менее 25 мм, чтобы обеспечить достаточный поток воды и избежать гидравлических потерь.
Резьбовое соединение гидроаккумулятора должно быть герметичным – используйте ФУМ-ленту или уплотнительную пасту. Объем гидроаккумулятора подбирается исходя из суточного потребления воды и мощности насоса, обычно от 24 до 50 литров для частного дома.
Реле давления монтируют на трубе между насосом и гидроаккумулятором. Рекомендуется выбирать модели с регулировкой порогов включения и выключения – обычно давление включения устанавливают в районе 1.5–2.0 бар, выключения – 2.5–3.0 бар.
Подключение реле делают через обратный клапан, предотвращающий обратный ток воды в скважину и падение давления в системе. Электропроводку реле выполняют согласно схеме производителя с обязательным заземлением.
Перед пуском системы проверяют герметичность всех соединений и давление в гидроаккумуляторе без подачи воды. Давление в баке должно быть на 0.2–0.3 бар ниже минимального порога включения реле давления.
Пуск и наладка системы требуют контроля нескольких циклов включения/выключения насоса для выявления возможных протечек и настройки оптимального режима работы оборудования.
Защита трубопровода от замерзания зимой
Теплоизоляция. Для труб, проложенных вне дома или в неотапливаемом помещении, используйте трубную теплоизоляцию из вспененного полиэтилена или минеральной ваты с влагозащитным покрытием. Толщина изоляции должна быть не менее 20 мм для минимального промерзания.
Укладка глубже уровня промерзания. Трубы рекомендуется прокладывать ниже глубины сезонного промерзания грунта. В средней полосе России это примерно 1,2–1,5 метра.
Электрический кабель с подогревом. Для участков, где невозможно уложить трубы глубже промерзания, применяйте греющий кабель с терморегулятором. Он автоматически поддерживает температуру выше нуля и предотвращает образование льда.
Утепление колодцев и вводов. Колодцы с водозаборным оборудованием обкладывают пенопластом и накрывают крышкой с утеплителем. Для ввода трубы в дом используют пенополистирол и уплотнительные герметики, чтобы исключить попадание холодного воздуха.
Регулярный слив воды. Если дом не эксплуатируется зимой, сливайте воду из системы, чтобы избежать повреждений от замерзания и разрыва труб.
Вопрос-ответ:
Какие материалы лучше использовать для прокладки труб от скважины до дома, чтобы избежать протечек и загрязнений?
Для подачи воды из скважины к дому часто применяют полиэтиленовые трубы высокой плотности (ПНД), так как они гибкие, устойчивы к коррозии и воздействию химических веществ в грунте. Важно выбирать трубы, рассчитанные на питьевую воду, чтобы избежать попадания вредных веществ в систему. Металлические трубы применять не рекомендуют из-за склонности к коррозии, которая может привести к протечкам и загрязнению воды. Также следует использовать качественные фитинги и соединения, чтобы обеспечить герметичность всей системы.
Как правильно выбрать глубину заложения трубопровода для подачи воды из скважины, чтобы трубы не промерзали зимой?
Глубина прокладки труб зависит от климатической зоны и глубины промерзания грунта в конкретном регионе. Обычно трубы закладывают ниже уровня промерзания грунта — в средней полосе России это около 1,2 метра. Если уложить трубы глубже, они не замерзнут даже при сильных морозах, что поможет избежать повреждений и разрывов. В некоторых случаях можно дополнительно утеплить трубы специальным теплоизоляционным материалом или использовать греющий кабель, но основным решением остается правильный выбор глубины.
Какие ошибки часто допускают при установке насосного оборудования для подачи воды из скважины?
Часто ошибкой становится неправильный выбор насоса, не учитывающий глубину скважины и необходимый напор воды. Если насос будет слабее требуемого, подача воды будет нестабильной или низкой. Ещё одна ошибка — неправильное расположение насоса: он должен находиться как можно ближе к точке забора воды, чтобы избежать излишних потерь давления. Иногда не обращают внимания на защиту оборудования от сухого хода и перепадов напряжения, что сокращает срок службы насоса. Кроме того, забывают предусмотреть обратный клапан, который не позволяет воде обратно уходить в скважину, что вызывает лишние нагрузки на насос.
Как правильно провести гидроизоляцию и защиту труб в местах выхода из земли и ввода в дом?
Трубы следует изолировать от попадания влаги и грязи на местах входа в дом и выхода из грунта. Для этого применяют специальные гильзы или футляры, которые предотвращают контакт трубы с почвой и механические повреждения. Важно сделать небольшой уклон для отвода конденсата и влаги, чтобы исключить накопление воды в местах соединений. Внутренний ввод в дом рекомендуется герметизировать с помощью уплотнительных материалов, чтобы исключить попадание воздуха и грязи. Такой подход помогает продлить срок службы труб и поддерживать чистоту воды в системе.
