Как повысить напряжение в сети

Повышение напряжения в электрической сети требуется при недостаточном уровне питания, например, при просадках до 180–200 В в сетях с номиналом 220 В. Такая ситуация может вызывать неправильную работу электроприборов, снижение ресурса техники и даже её повреждение. Чтобы решить проблему, необходимо использовать корректные технические средства и учитывать характеристики конкретной линии электроснабжения.

Наиболее распространённый способ – установка автоматического стабилизатора напряжения. Для бытовых нужд применяются устройства мощностью от 0,5 до 10 кВт. Оптимальный выбор зависит от суммарной нагрузки: для квартиры с обычной техникой достаточно стабилизатора на 5 кВт с диапазоном входного напряжения 140–260 В и точностью регулировки ±5%. При выборе важно учитывать не только мощность, но и тип стабилизатора: релейный, электромеханический или симисторный.

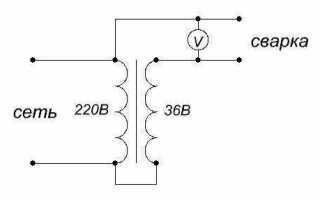

В частных домах с подводом по воздушной линии часто наблюдаются систематические просадки напряжения из-за удалённости от трансформатора. В этом случае эффективным решением может стать установка повышающего автотрансформатора (boost-трансформатора) или линейного стабилизатора на входе в распределительный щит. Такие устройства подключаются к основному вводу и обеспечивают прибавку напряжения на 10–20% без заметного искажения синусоиды.

При комплексной реконструкции электросети стоит рассмотреть возможность увеличения сечения проводников. Если кабель линии выполнен из алюминия сечением менее 4 мм² и проложен на расстояние более 30 метров, сопротивление провода может вызывать падение напряжения до 10%. Замена на медный кабель сечением 6 мм² или более позволяет минимизировать потери и стабилизировать уровень питания без дополнительных устройств.

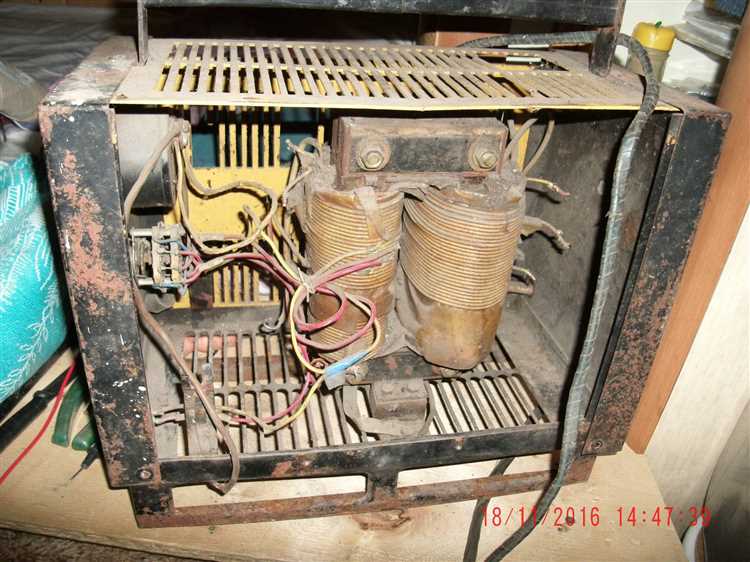

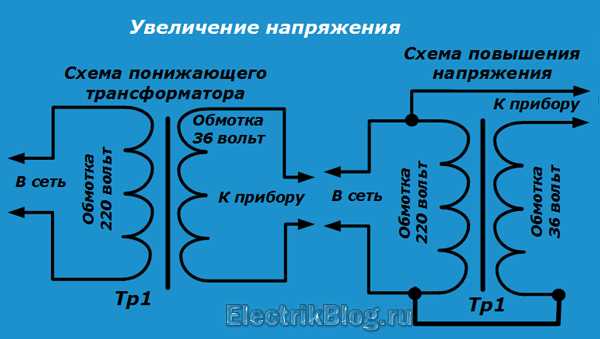

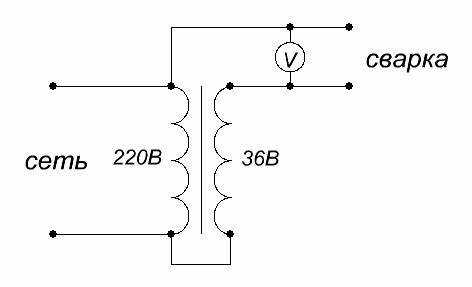

Выбор и установка автотрансформатора для повышения напряжения

Автотрансформатор позволяет повысить напряжение в сети, сохранив синусоидальность сигнала и минимизируя потери. При выборе устройства необходимо учитывать номинальное напряжение на входе и требуемое напряжение на выходе. Например, при просадке до 180 В и необходимости получения 220 В следует выбирать модель с коэффициентом трансформации не менее 1,22.

Мощность автотрансформатора должна превышать суммарную мощность подключаемой нагрузки минимум на 20%. При подключении бытовой техники общей мощностью 3 кВт оптимальна модель на 3,6–4 кВА. Для электродвигателей с пусковыми токами важна способность выдерживать кратковременные перегрузки.

Монтаж выполняется в сухом проветриваемом помещении, вдали от источников тепла и влаги. Обязательно наличие заземления. Соединение осуществляется медным проводом сечением не менее 2,5 мм² для нагрузки до 4 кВт. Перед вводом в эксплуатацию проверяют отсутствие обрыва и замыканий мультиметром. Подключение производится только при отключённой нагрузке.

При работе автотрансформатора важно контролировать нагрев корпуса. Температура не должна превышать 60 °C при длительной эксплуатации. Рекомендуется установка термозащиты или автоматического отключения при перегреве. Наличие вольтметра на выходе позволит отслеживать фактическое напряжение и вовремя выявлять отклонения.

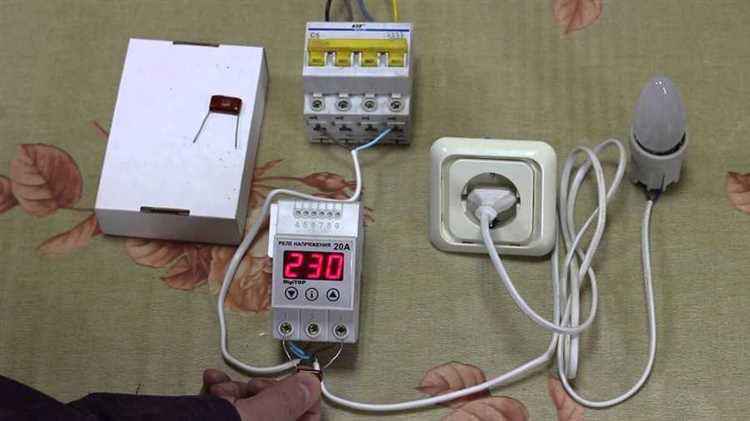

Использование стабилизаторов напряжения с функцией подъема

Стабилизаторы напряжения с функцией подъема эффективно решают проблему низкого входного напряжения в бытовых и промышленных сетях. Они автоматически повышают напряжение до номинального уровня, обеспечивая корректную работу чувствительной электроники и электродвигателей.

При выборе устройства ключевыми параметрами являются диапазон входного напряжения, мощность и тип стабилизации. Например, для сетей с понижением до 150–160 В подойдут релейные или симисторные модели с диапазоном 140–260 В. Электромеханические стабилизаторы обеспечивают высокую точность (до ±1%) и подходят для оборудования с жесткими требованиями к качеству питания.

Рекомендуем ориентироваться на запас по мощности не менее 20% от суммарной нагрузки. Для дома с электрическими плитами и котлами требуется стабилизатор мощностью от 10 кВт, а для квартиры – от 5 кВт. Обратите внимание на скорость реакции на изменение напряжения: для релейных – до 20 мс, для сервоприводных – до 1 с, что важно при резких просадках.

При установке учитывайте сечение питающих кабелей: повышенное напряжение на выходе стабилизатора увеличивает ток в проводке, что требует соответствующего запаса по току. Стабилизатор должен подключаться после вводного автомата, но до распределительных групп.

Выбор стабилизатора с функцией подъема – практическое решение в условиях нестабильного электроснабжения. Он позволяет продлить срок службы техники и избежать аварийных отключений, особенно при критически низком напряжении.

Проверка сечения проводки и его влияние на потери напряжения

Недостаточное сечение провода – основная причина падения напряжения на бытовых и промышленных линиях. При передаче тока по длинному участку медного провода сечением 1,5 мм² и нагрузке 16 А потери могут достигать 6–8% от номинального напряжения. Это снижает эффективность работы оборудования и увеличивает риск перегрева изоляции.

Для минимизации потерь напряжения длину и сечение провода необходимо рассчитывать исходя из конкретной мощности потребителя. Например, при длине линии 30 м и нагрузке 3,5 кВт оптимальным будет кабель медного типа сечением не менее 4 мм². При использовании алюминия сечение должно быть увеличено минимум на 30% из-за меньшей проводимости.

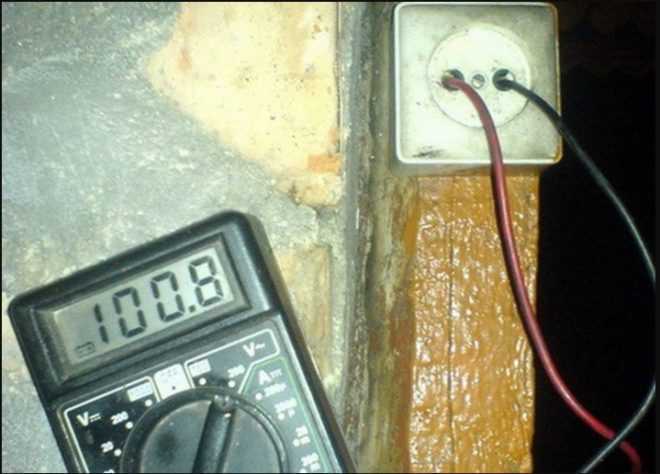

Измерение фактического напряжения на клеммах прибора при включенной нагрузке позволяет оценить текущие потери. Разница более 5% от 230 В говорит о необходимости модернизации линии. Особое внимание следует уделить соединениям: слабые контакты увеличивают сопротивление, создавая локальные зоны нагрева и увеличения потерь.

Проверку следует выполнять мультиметром с функцией измерения тока и напряжения под нагрузкой. Сопротивление проводника рассчитывается по формуле R = ρL/S, где ρ – удельное сопротивление (для меди 0,0175 Ом·мм²/м), L – длина в метрах, S – сечение в мм². Чем выше сопротивление, тем больше падение напряжения при передаче тока.

Регулярный контроль сечения и состояния проводки особенно важен в старом жилом фонде, где кабели часто не соответствуют текущим нагрузкам. Замена на кабель с соответствующим сечением – наиболее эффективный способ устранения потерь и повышения стабильности сети.

Монтаж конденсаторных батарей для компенсации реактивной мощности

Конденсаторные батареи подключаются параллельно нагрузке и предназначены для снижения потребления реактивной мощности, что способствует увеличению напряжения в сети. Правильно подобранная установка позволяет сократить потери энергии и стабилизировать режим работы трансформаторов и кабельных линий.

Перед монтажом необходимо определить суммарную реактивную мощность потребителей, используя измерения тока и напряжения с применением анализатора качества электроэнергии. На основе полученных данных подбирается номинал батареи с учётом необходимого коэффициента мощности (cosφ), оптимально приближённого к 0.95–0.98.

Устанавливать оборудование рекомендуется как можно ближе к основным источникам реактивной нагрузки – электродвигателям, сварочным аппаратам и другим индуктивным устройствам. При этом следует обеспечить наличие автоматических контроллеров, регулирующих число подключаемых ступеней в зависимости от текущей нагрузки.

Конденсаторные установки подключаются через автоматические выключатели или предохранители, рассчитанные на пусковой ток, превышающий номинальный в 1.5–2 раза. При напряжении 380 В типичная мощность одной ступени составляет 5–50 квар. В сетях с нестабильной нагрузкой применяются устройства с тиристорным управлением, обеспечивающие быструю коммутацию без переходных процессов.

При монтаже необходимо строго соблюдать фазировку, заземление и минимальные расстояния между элементами для исключения перегрева. Особое внимание уделяется вентиляции шкафов и проверке параметров на вводе: отклонение напряжения не должно превышать ±5% от номинального, а температура – от -25 до +40 °C.

После установки проводится пуско-наладка: проверка корректности ступенчатого включения, измерение cosφ до и после подключения, анализ уровня гармоник. При наличии значительных искажений требуется установка фильтров, подавляющих высокочастотные составляющие, чтобы избежать перегрузки батарей.

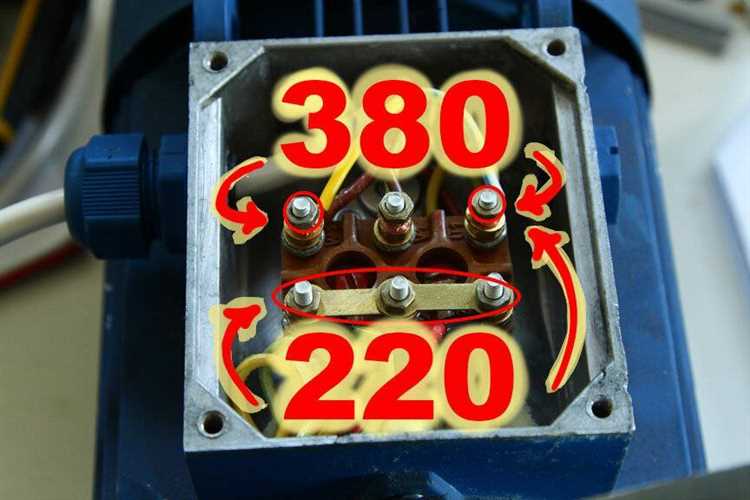

Настройка параметров блока питания с регулируемым выходом

Регулируемый блок питания позволяет точно устанавливать необходимое напряжение для конкретной нагрузки. Для корректной настройки нужно учитывать как технические характеристики источника, так и требования подключаемых устройств.

• Перед включением убедитесь, что блок питания отключен от сети и нагрузки.
• Подключите мультиметр к выходным клеммам блока питания. Установите режим измерения постоянного напряжения.
• Плавно поворачивайте регулятор напряжения, наблюдая за показаниями мультиметра. Не превышайте напряжение, допустимое для вашей нагрузки.
• Если блок питания поддерживает ограничение тока, установите его с запасом на 10–15% выше рабочего тока подключаемого устройства.
• После установки параметров подключите нагрузку и проверьте, сохраняется ли напряжение под рабочей нагрузкой.

Для повышения напряжения в сети с помощью такого блока питания, следует использовать источник, рассчитанный на вход 220 В и способный выдавать регулируемое напряжение до требуемого значения, например, от 3 до 30 В. При необходимости увеличения до нестандартных уровней (например, 24 В для питания промышленной автоматики) выбирайте модели с соответствующим максимальным выходным значением и током не менее 2–3 А.

1. Используйте блок питания с цифровой индикацией – это упрощает точную настройку.
2. Проверяйте стабильность напряжения при подключении разных нагрузок.
3. Не допускайте перегрева – устанавливайте блок на вентилируемую поверхность.
4. Регулярно проверяйте клеммы на наличие окислов и ослабленных соединений.

Подключение источников бесперебойного питания с режимом подъема напряжения

Источники бесперебойного питания (ИБП) с функцией подъема напряжения предназначены для стабилизации электросети в условиях пониженного входного напряжения, обеспечивая на выходе стабильные 220 В ±5%. Для эффективного использования данной функции необходимо соблюдать технические требования подключения.

ИБП с режимом подъема напряжения включаются последовательно после основного вводного автоматического выключателя и перед защищаемым оборудованием. Входное напряжение, при котором срабатывает режим подъема, обычно задается в диапазоне 180–200 В. Для корректной работы стоит выбирать ИБП с автоматической регулировкой диапазона входного напряжения не менее ±15% от номинала.

Ключевой момент – соблюдение максимальной нагрузки ИБП. При превышении рекомендованной мощности устройства (обычно от 70% до 90% заявленной) эффективность подъема напряжения снижается, что приводит к скачкам или временным просадкам на выходе.

Подключение ИБП следует производить с использованием медного кабеля с сечением, соответствующим полной мощности нагрузки и длине линии, чтобы избежать падения напряжения до входа ИБП. Рекомендуется прокладывать отдельный контур заземления для повышения помехоустойчивости.

При интеграции нескольких ИБП в сеть с целью повышения надежности допускается их параллельное подключение с использованием коммутационной аппаратуры и синхронизации выходных фаз. Для этого необходимы ИБП с функцией параллельной работы и контролем синхронизации напряжений.

Необходимо учитывать, что режим подъема напряжения не компенсирует резкие переходные явления (импульсные скачки или провалы менее 10 мс), для этого дополнительно рекомендуется установка сетевых фильтров или стабилизаторов напряжения на входе ИБП.

Обязательное регулярное техническое обслуживание ИБП включает проверку состояния аккумуляторных батарей и контролирующих цепей для обеспечения стабильной работы режима подъема напряжения в течение всего срока эксплуатации.

Диагностика контактных соединений и их влияние на просадку напряжения

Для диагностики применяют измерение переходного сопротивления контактных соединений с помощью микроомметров. Значения сопротивления выше 50 мкОм указывают на необходимость обслуживания или замены контактов. Повышенное сопротивление часто возникает из-за коррозии, окисления, ослабления креплений или механического повреждения.

Тепловизионный контроль выявляет перегревы, вызванные увеличенным сопротивлением. Температура выше 40°C относительно окружающей среды на соединении свидетельствует о проблеме, способной вызвать падение напряжения и даже аварийный режим.

Регулярный осмотр и затяжка соединений с контролем силы затяжки по нормативам (обычно 20-30 Н·м для болтовых соединений среднего класса) существенно снижают риск ухудшения контакта. Важно использовать смазочные материалы, препятствующие окислению, без снижения проводимости.

Замена изношенных или деформированных контактных элементов, особенно в силовых распределительных устройствах, позволяет снизить потери на контактное сопротивление до 70%, что значительно повышает напряжение на конечных потребителях.

Внедрение автоматизированных систем мониторинга переходного сопротивления и температуры соединений в режиме реального времени обеспечивает своевременное выявление дефектов и предотвращение просадок напряжения без плановых остановок оборудования.

Организация отдельной линии электропитания от щитка

Для повышения стабильности и напряжения на конкретном участке сети рекомендуется вывести отдельную линию питания непосредственно от распределительного щитка. Такой подход снижает падение напряжения и минимизирует влияние других потребителей.

1. Выбор кабеля:
   • Используйте медный кабель с сечением не менее 2,5 мм² для силовых розеток и 1,5 мм² для освещения;
   • Для длинных линий (свыше 20 метров) увеличивайте сечение на 20–30% для снижения потерь;
   • Соблюдайте требования ПУЭ к изоляции и маркировке.
2. Автоматический выключатель:
   • Устанавливайте отдельный автоматический выключатель на эту линию с номиналом, соответствующим нагрузке (обычно 16 А для розеток, 10 А для освещения);
   • Рекомендуется использовать устройства с характеристикой C или D для защиты от пусковых токов;
   • Включите УЗО для защиты от токов утечки.
3. Подключение к щитку:
   • Проверьте надежность контактов, используйте пружинные или винтовые зажимы с необходимым усилием;
   • Обязательно соблюдайте цветовую маркировку проводов и подключайте заземление.
4. Прокладка кабеля:
   • Выбирайте прямой, максимально короткий маршрут кабеля для уменьшения сопротивления;
   • Используйте кабель-каналы или защитные трубы для предотвращения механических повреждений;
   • Избегайте параллельной прокладки с силовыми кабелями, чтобы снизить электромагнитные помехи.
5. Тестирование и контроль:
   • После подключения измерьте напряжение на конце линии и сравните с параметрами на щитке;
   • Проверьте работу защитных устройств под нагрузкой;
   • Проводите регулярный осмотр линии и контактов не реже одного раза в год.

Организация отдельной линии от щитка позволяет обеспечить стабильное напряжение, минимизировать просадки и повысить надежность электропитания важных потребителей.

Вопрос-ответ:

Почему в домашних розетках иногда напряжение ниже, чем указано на щитке?

Низкое напряжение в розетках может возникать из-за нескольких причин: перегрузка сети, плохое состояние проводки, ослабленные контакты или значительные расстояния от трансформаторной подстанции. Также возможны проблемы с заземлением или использование проводов с недостаточным сечением, что приводит к падению напряжения.

Какие методы позволяют повысить напряжение в сети без вмешательства в центральную электросистему?

Для повышения напряжения на стороне потребителя применяют стабилизаторы напряжения и трансформаторы с регулируемым коэффициентом трансформации. Иногда используют автотрансформаторы или устройства компенсации реактивной мощности, чтобы улучшить параметры сети и снизить падение напряжения.

Можно ли повысить напряжение, если дом подключён к старой проводке и часто случаются скачки?

Если проводка устарела, проблемы с напряжением скорее всего связаны с её техническим состоянием. В этом случае стоит заменить кабели на провода с большим сечением и обновить защитные устройства. Кроме того, установка стабилизаторов напряжения поможет сгладить скачки и улучшить качество питания.

Какие последствия могут быть при повышении напряжения в электрической сети дома? Можно ли повредить бытовую технику?

При увеличении напряжения выше нормы техника подвергается риску перегрева и выхода из строя. Электродвигатели, трансформаторы и электронные устройства рассчитаны на определённые параметры питания. Превышение напряжения вызывает ускоренный износ компонентов и может привести к поломке. Поэтому регулировать напряжение нужно аккуратно, используя специализированные приборы.

Что влияет на уровень напряжения в электрической сети и как можно определить, почему напряжение ниже нормы?

На напряжение в сети влияют протяжённость линий, качество контактов, нагрузка на сеть, состояние трансформаторов и распределительных устройств. Чтобы найти причину снижения, проводят измерения мультиметром или специальным тестером, проверяют состояние проводки и подключённых приборов. Иногда причина кроется в авариях или технических неполадках на подстанции.

Какие способы существуют для повышения напряжения в бытовой электросети без серьезных переделок?

Для увеличения напряжения в домашней сети можно использовать несколько подходов. Один из них — установка трансформатора повышающего типа, который преобразует существующее напряжение в более высокое. Также можно проверить качество и сечение проводов, поскольку падение напряжения часто связано с потерями на длинных и тонких линиях. Улучшение контактов в розетках и распределительных щитках помогает снизить сопротивление и повысить стабильность напряжения. Важно при этом соблюдать требования безопасности и не допускать перегрузок, чтобы избежать риска возгорания или выхода из строя приборов.
