Увеличение тока в блоке питания на 12 В требует точного расчёта и понимания параметров самой схемы. Простой замены деталей недостаточно – потребуется адаптация всех компонентов под повышенную нагрузку. Например, если изначально блок выдаёт 2 А, переход к 5 А потребует замены ключевых элементов: диодов, трансформатора, силовых транзисторов и выходных конденсаторов.
Один из способов – модернизация импульсного блока питания. При этом важно проверить предельный ток, который может выдержать трансформатор. Если сердечник перегревается или катушка намотана слишком тонким проводом, её придётся перемотать. Также необходимо заменить выходной выпрямительный диод на модель с большим током, например, MBR3060 вместо 1N5822.

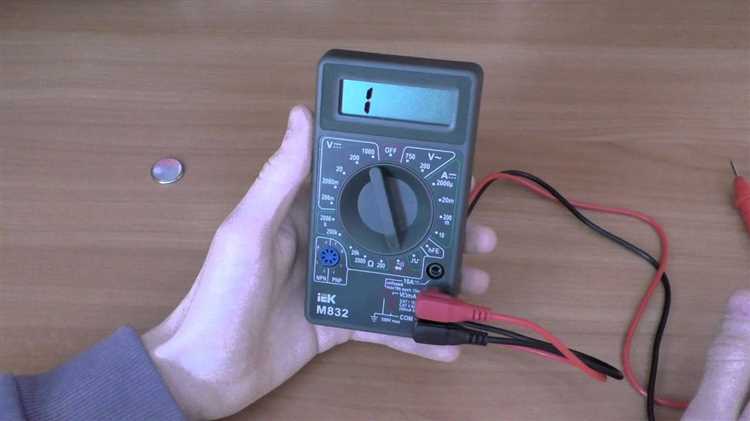

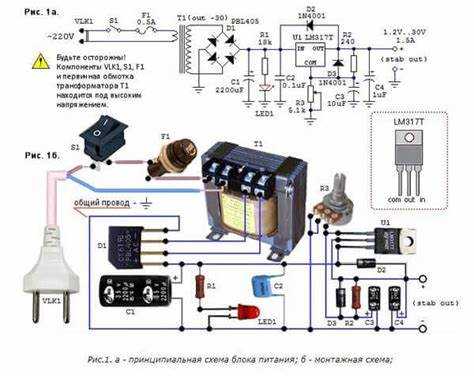

Если речь идёт о линейном источнике, увеличивать ток без повышения теплоотдачи невозможно. Регуляторы типа LM7812 рассчитаны максимум на 1,5 А, и даже при хорошем радиаторе не выдержат более 2 А. Для увеличения тока до 3–5 А применяют внешние силовые транзисторы в связке с регулятором, либо переходят на мощные стабилизаторы тока, такие как LT1083.
Важно также учесть питание самого блока. Если трансформатор и выпрямитель не рассчитаны на больший ток, увеличение выходной нагрузки приведёт к провалу напряжения и перегреву. Источник питания должен обеспечивать не только нужный ток, но и стабильное напряжение под нагрузкой, с допустимым падением не более 5% от номинала.
Проверка допустимого тока трансформатора и выпрямителя
Перед увеличением тока на выходе блока питания необходимо определить, какой ток способен выдержать трансформатор. Для этого уточняются его габариты, тип магнитопровода, материал сердечника и сечение вторичной обмотки. Например, трансформатор с сечением сердечника 10 см² и медной обмоткой с сечением 1 мм² рассчитан примерно на 3–4 А постоянного тока при выходном напряжении 12 В. Если обмотка тоньше или сердечник меньше, перегрев и выход из строя неизбежны при превышении допустимой нагрузки.
Выпрямитель также ограничивает выходной ток. Диоды, установленные после трансформатора, должны выдерживать необходимый ток с запасом не менее 30%. Если установлены диоды 1N5408, их максимальный ток – 3 А, при этом они должны быть на радиаторах. Для токов выше 5 А потребуется шоттки-диоды с малым падением напряжения, например, MBR2045 или аналогичные, рассчитанные на ток 20 А. При использовании диодных сборок (мостов) проверяется не только максимальный ток, но и тепловое сопротивление корпуса. Без радиаторов такие элементы перегреваются уже при токе выше 2–3 А.
Конденсаторы после выпрямителя также влияют на допустимый ток – их ёмкость должна соответствовать предполагаемой нагрузке. Для токов свыше 5 А суммарная ёмкость фильтрующих конденсаторов должна быть не менее 10 000 мкФ, иначе напряжение будет сильно проседать под нагрузкой. Использование недопустимо слабых компонентов приводит к перегреву, просадке напряжения и нестабильной работе блока питания.
Установка мощных выходных транзисторов для увеличения тока
Для увеличения тока в блоке питания на 12 В необходимо заменить штатные выходные транзисторы на более мощные аналоги с запасом по току не менее 30–50% от требуемой нагрузки. Например, вместо 2SC1061 (Ic=4A) можно установить 2SC5200 (Ic=15A, P=150W), обеспечив тем самым стабильную работу при токах до 10 А.
Выходные транзисторы должны устанавливаться на радиаторы с термопастой. Площадь радиатора – не менее 150 см² на каждый транзистор при естественном охлаждении. При активном охлаждении допустимо уменьшение площади до 70–80 см².
Рекомендуется использовать транзисторы с коэффициентом усиления (hFE) не ниже 40 при максимальном токе, иначе потребуется усиление драйверной ступени. В линейных блоках питания важно обеспечить надёжную тепловую развязку между корпусом транзистора и шасси через изолирующие прокладки.
В импульсных схемах важно подбирать транзисторы не только по току, но и по скорости переключения. Например, для частоты 50–100 кГц подходят MOSFET IRF3205 (Id=110A, Rds(on)=8 мОм), при условии использования быстрого драйвера затвора.
Не допускается параллельное включение транзисторов без балансировочных резисторов по эмиттерам или истокам. Номинал балансировочного резистора – 0,1–0,22 Ом, мощность – от 2 Вт.
После замены транзисторов необходимо проконтролировать уровень пульсаций, ток холостого хода и температурный режим. При превышении температуры 80°C требуется увеличить площадь охлаждения или усилить вентиляцию.
Замена шунтирующего резистора для корректировки тока ограничения
В импульсных блоках питания с функцией ограничения тока шунтирующий резистор (Rshunt) используется для измерения тока нагрузки. Контроллер сравнивает падение напряжения на этом резисторе с внутренним опорным уровнем и при превышении заданного порога ограничивает выходной ток.
- Расположение резистора – в цепи «минус» нагрузки, между выходным «-» и общей землёй схемы.
- Номинал Rshunt зависит от схемы управления, но типичное падение напряжения на нём составляет 50–100 мВ при максимальном токе.
Для увеличения тока ограничения необходимо уменьшить сопротивление шунтирующего резистора. Это требует расчёта нового значения:
- Определите ток, на который нужно поднять ограничение. Например, с 2 А до 4 А.
- Найдите номинал установленного резистора. Если при 2 А на нём падает 100 мВ, то его сопротивление – 0,05 Ом.
- Рассчитайте новый номинал: 100 мВ / 4 А = 0,025 Ом.
Рекомендуется использовать резисторы с мощным корпусом (типоразмеры 2512, 2010) и достаточным тепловым запасом. При токе 4 А и сопротивлении 0,025 Ом мощность будет 0,4 Вт. Следует выбирать резистор минимум на 1 Вт.
Точный номинал можно подобрать из стандартного ряда: 0,027 Ом, 0,02 Ом и т.д. При отсутствии нужного значения допускается параллельное включение нескольких одинаковых резисторов. Например, два по 0,05 Ом дадут 0,025 Ом.
После замены резистора рекомендуется проконтролировать работу блока питания при максимальной нагрузке, проверяя температуру радиаторов и выходное напряжение на стабильность.
Использование параллельного подключения нескольких блоков

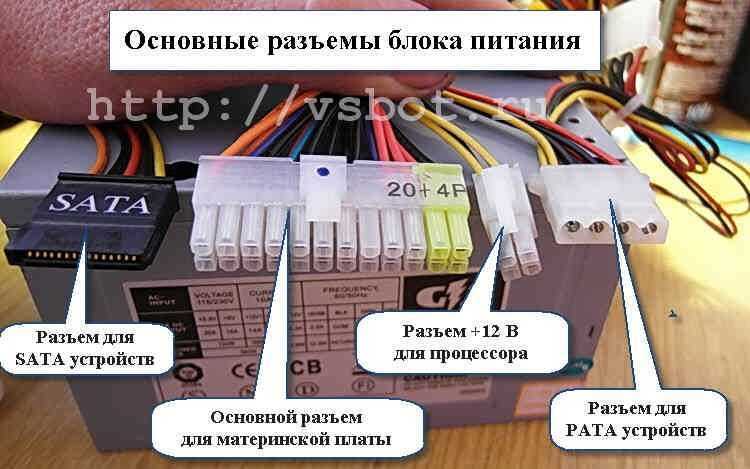

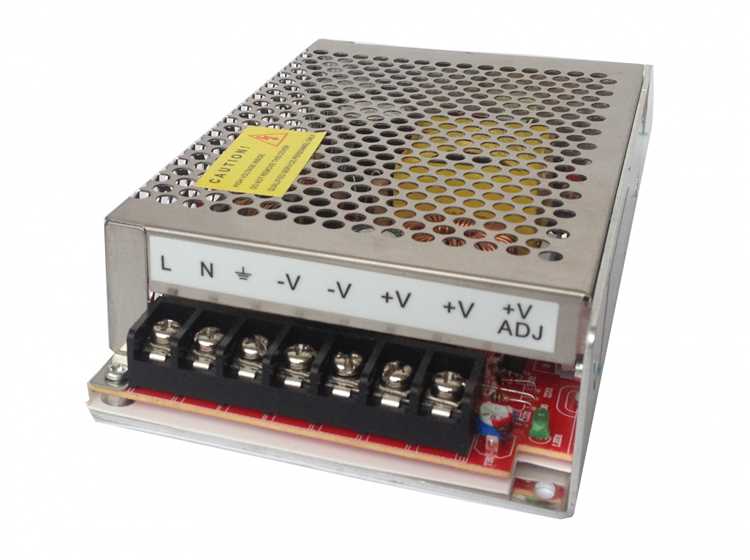

При параллельном соединении двух и более блоков питания с выходным напряжением 12 В можно увеличить суммарную силу тока при сохранении напряжения. Главное условие – идентичные выходные параметры: напряжение должно совпадать до десятых долей вольта, а разница в токе – не превышать 10%.
Подключение осуществляется через диоды Шоттки с током не ниже расчетной нагрузки. Это исключает обратный ток при неравномерной нагрузке и защищает блоки от перегрузки. Рекомендуется использовать модели с минимальным падением напряжения, например, MBR2045CT или аналогичные.
Провода между источниками и точкой объединения должны быть одинаковой длины и сечением не менее 1,5 мм² при токе до 10 А. Точка объединения – медная шина или толстый провод с надёжной пайкой. Запрещается использовать соединение «звезда» без балансировочных диодов.
Перед постоянной эксплуатацией обязательно провести тест на равномерность распределения тока. При значительных перекосах – установить токоограничивающие резисторы в цепи каждого блока (обычно 0,1–0,22 Ом, мощность от 5 Вт).
Нельзя объединять блоки с активной стабилизацией, если производитель не допускает параллельную работу. При несоблюдении условий возможно повреждение выходных каскадов и перегрев.
Улучшение теплоотвода для предотвращения перегрева при повышенной нагрузке
При увеличении тока через блок питания возрастает тепловая нагрузка на силовые элементы: диоды, транзисторы, дроссели и стабилизаторы. Для обеспечения стабильной работы без срабатывания защиты требуется направленное улучшение теплоотвода.
Установка радиаторов с увеличенной площадью поверхности на ключевые компоненты – первое необходимое действие. Алюминиевые радиаторы с высотой ребер от 25 мм обеспечивают теплоотвод до 10–15 Вт на элемент при наличии вентиляции. Контактные поверхности должны быть ровными, с использованием термопасты с теплопроводностью не ниже 5 Вт/м·К.
Принудительное охлаждение снижает температуру радиаторов на 15–25 °C. Для этого применяются вентиляторы диаметром 80–120 мм с воздушным потоком от 30 CFM. Установка должна обеспечивать прямой обдув горячих узлов, при этом учитывается направление воздушного потока внутри корпуса.
Перенос силовых компонентов на отдельный радиатор или металлическое шасси корпуса повышает эффективность отвода. При мощности блока выше 100 Вт важно обеспечить теплоизоляцию чувствительных цепей от нагрева рядом расположенных элементов.
Контроль температуры через термодатчики (например, на основе термистора NTC) позволяет автоматически управлять оборотами вентилятора. Такая схема снижает шум при малой нагрузке и предотвращает перегрев при пиковых токах.
Размещение отверстий в корпусе для естественной циркуляции воздуха также снижает внутренний нагрев. Их целесообразно располагать в нижней части (вход) и верхней (выход) для создания вертикального потока.

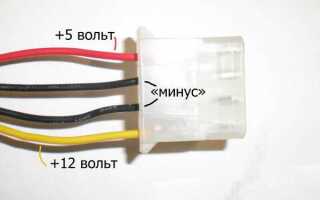

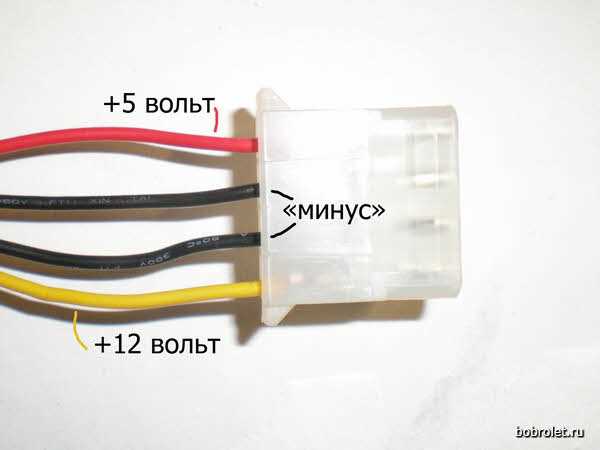

Подбор подходящего сечения проводов на выходе блока питания
Сечение проводов напрямую влияет на допустимый ток и тепловые потери. Для блока питания 12 В важно выбрать провод, который выдержит заявленную нагрузку без перегрева и падения напряжения.
Для токов до 5 А рекомендуется использовать провода с сечением не менее 0,75 мм². При токах от 5 до 10 А оптимально сечение 1,5 мм². Для значений от 10 до 15 А лучше применять 2,5 мм².
Если планируется увеличить ток свыше 15 А, сечение должно быть не менее 4 мм², чтобы избежать сильного нагрева и падения напряжения. Длина провода также важна – при увеличении длины свыше 2 метров стоит увеличить сечение на 20–30%, чтобы компенсировать сопротивление.
Провода из меди имеют сопротивление около 0,0175 Ом·мм²/м. На практике падение напряжения не должно превышать 3% от номинала. Для 12 В это примерно 0,36 В. При превышении рекомендуется увеличить сечение.
Выбор сечения не только снижает риск перегрева, но и повышает стабильность работы блока питания при высоких токах.
Вопрос-ответ:
Можно ли увеличить силу тока в блоке питания 12 В без замены самого блока?
Увеличение силы тока у готового блока питания ограничено его внутренними параметрами и конструкцией. Обычно блоки рассчитаны на определённый максимальный ток. Чтобы повысить ток без замены, иногда используют параллельное подключение нескольких блоков питания, но при этом важно обеспечить их согласованную работу. Прямое повышение тока внутри существующего блока без модернизации компонентов чревато перегревом и выходом из строя устройства.
Как выбрать блок питания 12 В с большим током, если нужен запас по нагрузке?
При выборе блока питания стоит учитывать нагрузку, которая будет подключена, и добавить к этому значению запас по току 20–30 %. Это позволит блоку работать без перегрузок и с меньшим нагревом. Важно ориентироваться на заявленный производителем максимальный ток и качество компонентов внутри блока. Для стабильной работы лучше брать блок с запасом по току, чем работать на пределе возможностей.
Что происходит с блоком питания, если нагрузка требует больший ток, чем он может обеспечить?
Если нагрузка потребляет ток выше допустимого уровня блока питания, его элементы могут перегреваться, что приводит к снижению срока службы или повреждению. Часто происходит снижение выходного напряжения или срабатывание защиты блока. В худших случаях возникает поломка силовых компонентов или короткое замыкание. Поэтому важно соблюдать параметры, указанные в характеристиках блока.
Можно ли изменить внутренние компоненты блока питания 12 В для увеличения силы тока?
Теоретически возможно заменить некоторые элементы — например, силовые транзисторы или диоды — на более мощные с большим токовым запасом. Но это требует хороших знаний электроники, навыков пайки и понимания схемы. К тому же часто меняется тепловой режим, и необходимо обеспечить адекватное охлаждение. Без правильного подхода модификация может привести к быстрому выходу блока из строя.
Как влияет качество блока питания на возможность увеличения тока?
Качество компонентов, схемотехника и сборка напрямую влияют на реальные возможности блока питания. В устройствах с экономичным или устаревшим дизайном попытки увеличить нагрузку часто приводят к перегреву и нестабильной работе. Блоки с более качественной элементной базой и продуманной защитой способны работать на пределе своих возможностей дольше и стабильнее. Поэтому для увеличения тока лучше выбрать изначально более мощный и качественный блок.
Можно ли увеличить силу тока в блоке питания 12 В без замены самого блока?
Увеличить силу тока в блоке питания 12 В без замены нельзя, поскольку она ограничена техническими характеристиками устройства. Попытки заставить блок выдавать больший ток могут привести к его перегреву и выходу из строя. Если нужна большая сила тока, лучше подобрать блок с нужным значением или собрать источник питания на основе нескольких параллельно соединённых блоков с одинаковыми параметрами, чтобы суммировать токи, при этом важно соблюдать правила безопасности и точность соединений.
