Как проверить проходной выключатель без выключателя

Проходной выключатель отличается от обычного тем, что позволяет управлять освещением из двух разных точек. Внутри у него три контакта: один общий (COM) и два переключаемых (L1 и L2). Чтобы определить, работает ли выключатель корректно, не обязательно иметь мультиметр. Достаточно обычной логики и нескольких проводов с нагрузкой, например, лампой.

Первый способ – проверка поочередным замыканием контактов. Подключите лампу к сети через выключатель: один провод от фазы к COM, два других – от L1 и L2 к одному из контактов лампы. Второй контакт лампы соедините с нулем. Поочередно переключая положение рычага, проверьте, замыкается ли цепь между COM и L1 либо COM и L2. Если лампа загорается при одном положении и гаснет в другом, выключатель работает исправно.

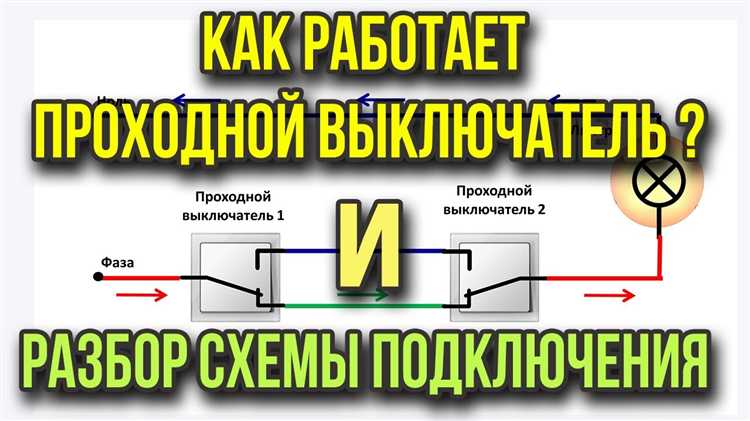

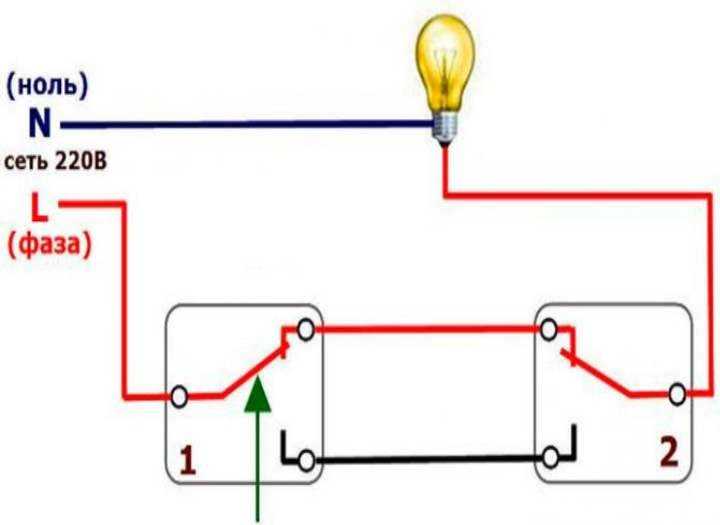

Если есть доступ ко второму выключателю в схеме, можно проверить согласованность работы пары. Подключите нагрузку в конец цепи и подайте фазу на вход первого выключателя. При разных положениях рычагов лампа должна включаться и выключаться. Если при одном из четырех сочетаний света нет – один из выключателей неисправен или перепутаны клеммы.

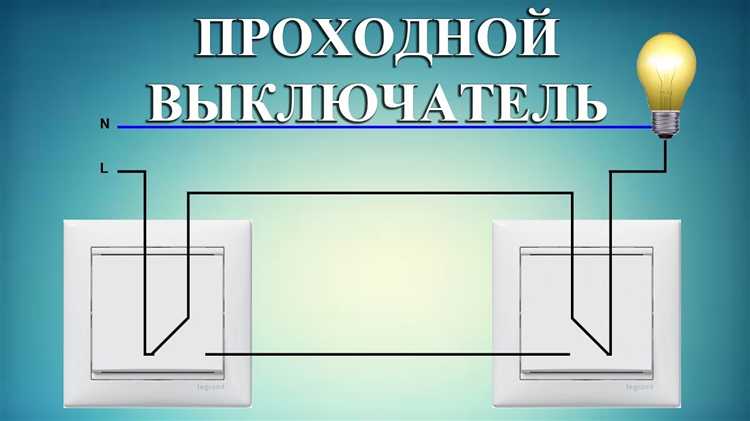

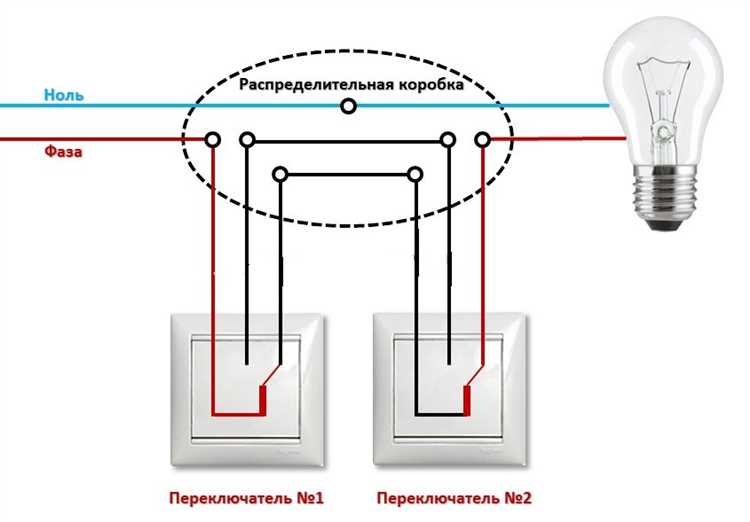

Еще один способ – проверка на звонкость цепи с помощью лампы и куска провода. Соедините COM одного выключателя с фазой, L1 и L2 – с соответствующими клеммами второго выключателя. На выходе подключите лампу между COM второго выключателя и нулем. Переключая оба выключателя, убедитесь, что лампа включается только при определенных комбинациях. Это докажет, что переключение происходит корректно без использования специальных измерительных устройств.

Как визуально отличить проходной выключатель от обычного

При снятии клавиши можно заметить, что у проходного механизма две пары клемм расположены по диагонали или треугольно. У обычного – клеммы находятся на одной оси. Также у проходного выключателя чаще всего имеются надписи «L», «L1», «L2» или маркировка стрелками, указывающими направление переключения.

Если доступен задник выключателя, обратите внимание на количество подсоединённых проводов. У проходного – минимум три: один входной и два выходных. У стандартного – только два. Пластиковый корпус проходного выключателя зачастую чуть массивнее, что связано с дополнительным контактом и механизмом переключения.

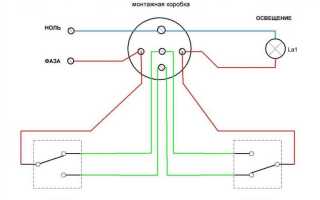

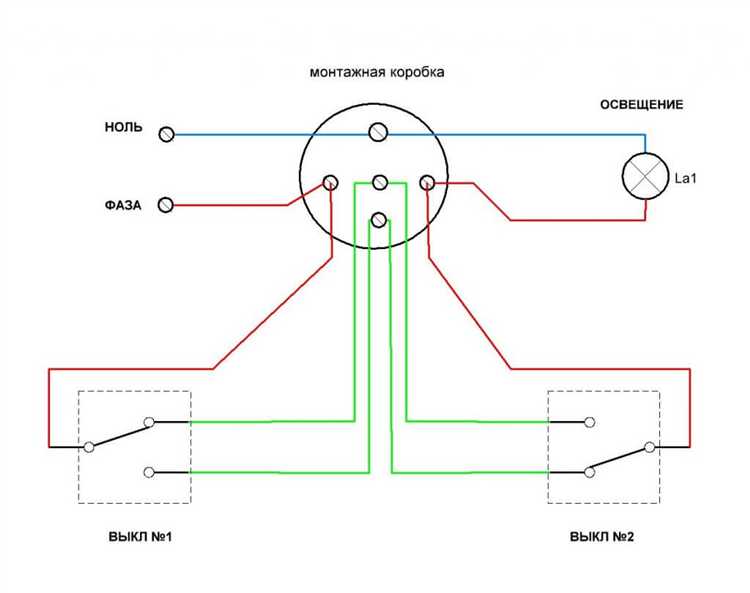

Как определить схему подключения по количеству и расположению контактов

Проходной выключатель отличается от обычного наличием трёх контактов, а не двух. Чтобы понять, какая схема используется, достаточно визуального осмотра задней части устройства.

• Если контакта два – перед вами обычный выключатель. Проходная схема невозможна.
• Если контакта три – это потенциально проходной выключатель. Один контакт – общий (вход), два других – выходные (переключающие).

Для идентификации входного и выходных контактов:

1. Найдите маркировку. Часто вход обозначается как «L» или «COM». Переключающие могут быть помечены как «L1» и «L2».
2. Если маркировки нет, посмотрите на расположение. Один контакт чаще всего находится отдельно от других двух, симметрично или по центру – это общий.
3. Два оставшихся контакта размещаются ближе друг к другу и соединяются с другим выключателем в паре – это переключающие.

Если выключатель установлен и провода подключены:

• Один провод приходит от источника питания – он подключается к общему контакту.
• Два провода уходят к другому выключателю – они подключаются к переключающим контактам.

В случае сомнений выключатель можно снять, предварительно обесточив линию, и внимательно изучить заднюю часть – конструкция проходного выключателя всегда имеет три контакта, один из которых работает как общий переключатель между двумя положениями.

Как использовать контрольную лампу для проверки коммутации

Для проверки проходного выключателя с помощью контрольной лампы необходимо определить, передаётся ли напряжение через контакты переключателя в нужном положении. Контрольная лампа подключается последовательно между фазным проводом и выходным контактом выключателя.

Шаг 2. Включите питание и переведите выключатель в первое положение. Если лампа горит, значит цепь замкнута и напряжение проходит. Переключите выключатель во второе положение – лампа должна погаснуть.

Шаг 3. Повторите проверку с противоположным контактом переключателя. При исправной коммутации лампа будет светиться только в том положении, где контакт замкнут.

Важно: Если лампа светится в обоих положениях или не загорается вовсе, это указывает на неисправность выключателя или неправильное подключение проводов.

Контрольная лампа должна иметь напряжение и ток, соответствующие проверяемой сети (обычно 220 В, 3–5 Вт), чтобы не повредить устройство и точно отразить состояние цепи.

Как прозвонить провода с помощью обычной лампочки и батарейки

Для проверки целостности провода без тестера потребуется лампочка на 12 В (или с напряжением, близким к источнику питания) и батарейка подходящего напряжения. Метод основан на замыкании цепи через лампу, которая загорается при наличии контакта.

1. Подготовьте лампочку и батарейку с проводами для подключения. Оптимально использовать светодиодную лампу или лампочку накаливания с цоколем, к которому можно надежно подсоединить провода.
2. Отключите электрическую цепь от сети, чтобы исключить риск поражения током.
3. Вторым проводом от лампочки дотроньтесь до одного конца проверяемого провода.
4. Другой провод от отрицательной клеммы батарейки подсоедините к другому концу провода, который необходимо проверить.
5. Если лампочка загорается, значит провод не повреждён и цепь замкнута. Отсутствие свечения указывает на разрыв или плохой контакт.
6. Для проверки проводов в распределительной коробке проверьте каждый контакт, не снимая проводку полностью, чтобы определить неисправный участок.

Советы:

• Используйте батарейку с напряжением, соответствующим лампочке, чтобы не сжечь нить накала и обеспечить заметное свечение.
• При работе с многожильными проводами проверяйте каждый жилу отдельно.
• Для повышения безопасности всегда выключайте питание перед проверкой.
• Если лампочка не загорается, проверьте целостность батарейки и надежность соединений.

Как проверить работу выключателя по щелчкам и положению клавиш

Для проверки проходного выключателя без приборов сначала обратите внимание на звук и ощущение при нажатии клавиш. В исправном выключателе должен быть четкий, резкий щелчок – признак надежного замыкания или размыкания контактов. Если щелчок отсутствует или слабый, возможен износ механизма или загрязнение контактов.

Следующий шаг – оценка положения клавиш. Проходной выключатель имеет две устойчивые позиции: при нажатии клавиша фиксируется, не пружинит обратно. Если клавиша дребезжит или не фиксируется, значит, внутренняя фиксация неисправна, и выключатель не гарантирует корректное переключение цепи.

Дополнительно переключайте клавишу несколько раз подряд. В исправном выключателе звук щелчка не изменяется и не сопровождается посторонними шумами. Любые скрипы или хрипы свидетельствуют о проблемах с механизмом или необходимой чистке.

Обязательно проверяйте обе клавиши на проходном выключателе, так как выход из строя может быть локальным. Анализ положения и звука позволяет выявить большинство механических неисправностей без применения тестеров.

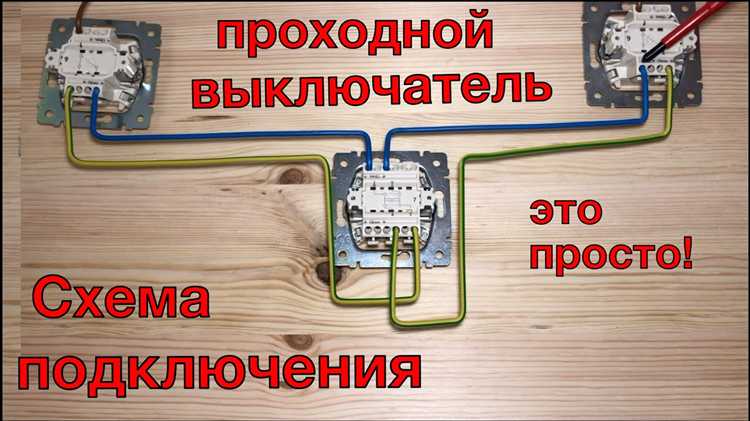

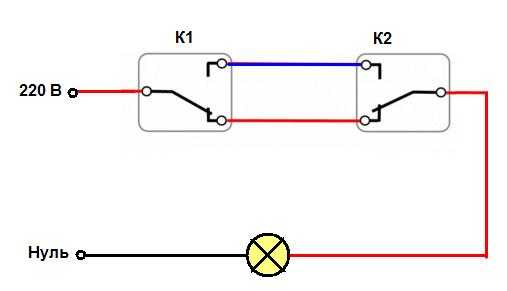

Как проверить синхронность работы двух выключателей в цепи

Для проверки синхронности двух проходных выключателей необходимо проверить, что переключение каждого из них корректно изменяет состояние освещения. Начните с того, что включите один из выключателей в положение «включено» и убедитесь, что свет горит.

Далее переключите второй выключатель. Если свет гаснет, значит переключатели работают синхронно и корректно замыкают и размыкают цепь.

Если при переключении второго выключателя свет не меняет состояния, проверьте качество контактов и правильность подключения проводов на клеммах обоих выключателей. Обратите внимание, что нулевой провод не должен быть подключен к проходным выключателям, только фаза и два перемычечных провода между ними.

Проведите аналогичную проверку, переключая первый выключатель при включённом втором. Свет должен включаться и выключаться без задержек и мерцаний.

Если доступен индикаторная отвёртка, можно дополнительно проверить наличие фазы на входных клеммах при различных положениях выключателей. Наличие фазы должно переключаться в зависимости от положения каждого выключателя.

Проверка синхронности требует также убеждения в отсутствии механических заеданий клавиш и четкости их фиксации в крайних положениях. Несинхронная работа чаще всего связана с ошибками при подключении перемычек или повреждением внутреннего механизма.

Как выявить неисправность в схеме при отсутствии приборов

Для проверки проходного выключателя без приборов важно использовать метод последовательного тестирования. Начните с отключения питания для безопасности. Затем отключите провода от обоих выключателей и внимательно осмотрите места соединений на предмет повреждений, коррозии и ослабления контактов.

Подключите выключатели к цепи, поочерёдно нажимая каждый из них. Если при нажатии одного выключателя свет включается, а при другом – нет, неисправность скорее всего в выключателе с отсутствием реакции. Если же свет не включается ни при одном нажатии, проблема может быть в проводке или лампочке.

Для проверки лампочки возьмите исправную замену или вставьте лампу в другую известную рабочую розетку. Если лампа светится, переходите к исследованию проводов: проверьте непрерывность проводов визуально, обращая внимание на изоляцию и отсутствие перетираний. Также оцените целостность соединений в распределительной коробке.

При отсутствии реакции на оба выключателя снимите один из них и замкните провода напрямую. Если свет загорится, неисправность в выключателе, если нет – в проводке. Повторите процедуру с другим выключателем для точной локализации.

Используйте замыкание и размыкание контактов вручную для имитации работы выключателей. При этом следите за изменениями в работе света. Такой метод позволяет выявить обрыв цепи или короткое замыкание без применения специальных устройств.

Вопрос-ответ:

Как определить, что проходной выключатель исправен без специальных приборов?

Для проверки проходного выключателя без приборов нужно отключить питание в цепи, снять крышку выключателя и аккуратно проверить наличие и надежность механического переключения. При нажатии клавиши должен отчетливо ощущаться щелчок, а контакты внутри должны замыкаться и размыкаться. Если переключатель не реагирует на нажатия или ход клавиши слишком легкий или тугой, возможно, он неисправен.

Можно ли проверить работоспособность проходного выключателя с помощью простого теста, не отключая электричество?

Проверка проходного выключателя под напряжением без специального тестера небезопасна и не рекомендуется. Однако если отключить питание невозможно, можно наблюдать работу светильника при переключении выключателя: при исправном устройстве лампа будет загораться и гаснуть при каждом переключении. Если реакции нет, вероятно, есть проблема с выключателем или проводкой.

Какие признаки указывают на поломку проходного выключателя при визуальном осмотре?

При осмотре стоит обратить внимание на следы нагара, потемнение контактов, трещины на корпусе или износ механизма. Если клавиша люфтит или не возвращается в исходное положение, это свидетельствует о механическом износе. Наличие запаха горелой изоляции или расплавленных деталей также указывает на необходимость замены.

Что делать, если при проверке проходного выключателя без тестера свет не включается ни с одного из двух выключателей?

Если свет не реагирует на переключение ни одного из проходных выключателей, сначала убедитесь, что питание в цепи включено и лампа исправна. Затем проверьте правильность подключения проводов и целостность контактов. Возможно, проводка нарушена, либо один из выключателей вышел из строя и требует замены или ремонта.

Как проверить проходной выключатель, если отсутствует доступ к электрической схеме?

Если схемы нет, можно снять крышку выключателя и осмотреть контакты. Пошевелите переключатель, наблюдая за движением контактов и фиксируя наличие замыкания с помощью простого теста — например, световой индикатор, подключённый через лампу. Если контакт не замыкается, переключатель неисправен. Важно соблюдать меры безопасности и отключать питание перед разборкой.

Как проверить проходной выключатель без применения специального тестера?

Для проверки проходного выключателя без устройства сначала выключите питание на щитке. Затем снимите крышки и провода с выключателя, внимательно осмотрите контакты на наличие повреждений или загрязнений. После этого переключайте рычаг выключателя в разные положения и с помощью индикаторной отвёртки проверьте, горит ли индикатор при касании к контактам. Если индикатор горит в одном положении, а в другом — нет, значит выключатель функционирует. Также можно проверить цепь, включив свет и переключая выключатель: свет должен включаться и выключаться при изменении положения переключателя.
