Разъем OBD2 (On-Board Diagnostics второго поколения) используется для диагностики электронных систем автомобиля. Он стандартен для большинства легковых авто, выпущенных после 2000 года, и имеет 16 контактов. Разбор разъема может понадобиться для ремонта, замены корпуса, чистки контактов или переобжима проводов. Самостоятельная разборка требует точного понимания конструкции и аккуратности, чтобы не повредить диагностическую линию или элементы корпуса.
Перед началом убедитесь, что питание автомобиля полностью отключено. Лучше снять клемму с аккумулятора, чтобы исключить короткое замыкание при работе с контактами. Используемый инструмент: тонкая отвертка, пинцет, мультиметр и, при необходимости, фен для размягчения пластика. Разъем обычно закреплен защелками, которые легко повредить при избыточном усилии. Рекомендуется поддевать фиксатор с одной стороны, одновременно приподнимая крышку корпуса.
Цветовая маркировка проводов может отличаться в зависимости от производителя автомобиля, но чаще всего линии CAN обозначаются как CAN High (обычно оранжево-зеленый) и CAN Low (оранжево-коричневый). Их замыкание или перепутывание может привести к сбою всей системы. После вскрытия разъема проверьте целостность каждого контакта. Если провод отходит от пина, его необходимо заново обжать или заменить.
Контакты изымаются при помощи тонкой шилаобразной иглы, вставляемой в технологическое отверстие с обратной стороны разъема. Не применяйте силу – при правильной процедуре пин легко выходит из посадочного места. После всех работ желательно обработать контакты специальным токопроводящим составом и собрать разъем в обратной последовательности, убедившись в плотности всех соединений.
Какие инструменты понадобятся для разборки разъема OBD2
Отвёртка с тонким шлицем – необходима для аккуратного поддевания корпуса разъема и снятия защёлок. Подбирайте отвёртку с шириной жала не более 3 мм, чтобы не повредить пластиковые элементы.
Пинцет с тонкими изогнутыми губками – используется для извлечения контактов из корпуса разъема. Подходит хирургический или часовой пинцет с антимагнитным покрытием.
Экстрактор для клемм – специализированный инструмент для освобождения контактных пинов от фиксаторов внутри корпуса. Для разъема OBD2 чаще всего подходит экстрактор с диаметром рабочей части от 0.8 до 1.2 мм.
Лупа или налобная лампа с увеличением – облегчает визуальный контроль за положением фиксаторов и целостностью контактов, особенно в условиях слабого освещения.
Маркер для кабелей или цветные термоусадочные трубки – позволяют пометить провода перед разборкой, чтобы избежать ошибок при сборке и переподключении.
Антистатический браслет – особенно актуален при работе с диагностическим оборудованием, чтобы исключить повреждение электроники статическим электричеством.
Изоляционный нож с лезвием типа «ласточкин хвост» – пригодится для аккуратного снятия изоляции с проводов при необходимости доработки или замены контактов.
Как безопасно отключить разъем OBD2 от бортовой системы автомобиля
Перед отключением убедитесь, что зажигание полностью выключено. В некоторых моделях автомобилей питание на диагностическом разъёме сохраняется даже при вынутом ключе, особенно если используется система бесключевого доступа. Чтобы исключить риск короткого замыкания, отключите клемму аккумулятора, начиная с минусовой.
Определите точное расположение разъема. Чаще всего он находится под рулевой колонкой или в нижней части центральной консоли. Используйте налобный фонарь для визуального контроля и избегания случайного повреждения проводов при доступе к разъему.
Не тяните за провода. Надежно возьмитесь за корпус вилки сканера или устройства, подключенного к OBD2. Потяните строго по направлению выхода разъема, избегая перекосов. Резкое извлечение может повредить контакты в колодке.
Проверьте целостность контактов после отключения. При обнаружении окислов или загрязнений не используйте металлические предметы для очистки – только баллончик с изопропиловым спиртом и щетку с антистатическим ворсом.
Не оставляйте разъём открытым. При длительном отключении закройте его резиновой заглушкой или используйте заглушку из комплекта защиты OBD2. Это исключит попадание пыли и влаги, особенно в условиях высокой влажности или при эксплуатации вне асфальтированных дорог.
Как снять пластиковый корпус разъема без повреждений
Перед началом убедитесь, что разъем обесточен. Любая работа с корпусом должна проводиться при отключенном аккумуляторе, чтобы исключить риск короткого замыкания.
Пластиковый корпус OBD2 обычно состоит из двух половинок, скреплённых защёлками или винтами. Осмотрите корпус: если присутствуют винты, используйте подходящую отвертку (чаще всего крестовую PH0 или PH1) и аккуратно выкрутите их. Сложите винты отдельно, чтобы не потерять.
Если защёлки скрыты, найдите стык между половинками корпуса. Используйте пластиковую лопатку или медиатор – металлические инструменты могут повредить корпус. Вставьте инструмент в щель и аккуратно подденьте корпус, двигаясь вдоль стыка. Не прикладывайте силу в одной точке – это приведёт к трещинам.
Для усиленных защёлок слегка прогрейте корпус феном (не выше 60°C). Это размягчит пластик и упростит разборку. Не направляйте тепло на разъем слишком долго – возможно повреждение контактов.
После ослабления защёлок осторожно разъедините половинки корпуса, удерживая их за края. Не тяните за провода – это может повредить пайку или вырвать пины из гнезда. Если корпус не поддаётся, проверьте наличие скрытых винтов под наклейками или резиновыми заглушками.
Храните снятые элементы корпуса в отдельной ёмкости, чтобы при последующей сборке не возникло проблем с утерей деталей.
Как извлечь контакты из корпуса OBD2-разъема
Для безопасного извлечения контактов из корпуса OBD2-разъема потребуется тонкая часовая отвертка или специальный экстрактор пинов. Работу удобно выполнять при хорошем освещении и с использованием увеличительного стекла.
Сначала необходимо отсоединить корпус разъема. Для этого откройте защелки на боковых сторонах корпуса. После снятия крышки станет доступна внутренняя часть с контактами.
Каждый контакт зафиксирован в корпусе пластиковыми фиксаторами. Введите тонкий инструмент сверху или снизу контакта в маленькое отверстие рядом с ним – он отогнет фиксатор и освободит контакт. Тянуть провод нужно аккуратно, без рывков, удерживая сам провод у основания.
Важно: перед извлечением зафиксируйте расположение всех контактов – лучше сделать фото. Неправильная сборка приведёт к неверному подключению диагностического оборудования и возможному выходу из строя электронных блоков.
После извлечения проверьте каждый контакт на повреждения и износ. При необходимости замените пин на новый того же типа – обычно используются типы 1.5 мм (Junior Power Timer) или аналогичные.
Сборку проводите в обратном порядке, плотно вставляя пины до щелчка фиксатора.
Как определить назначение каждого контакта внутри разъема

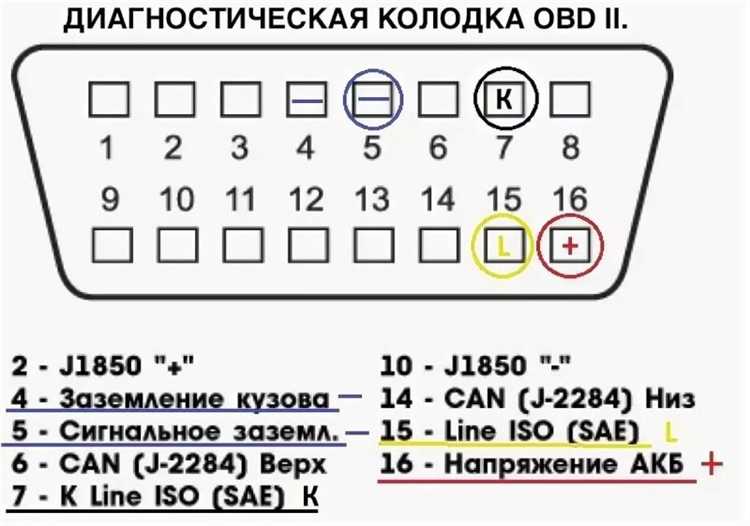

Контакт 4 – это шасси-масса, а контакт 5 – сигнальная масса. На них должно быть 0 В относительно кузова. Контакт 16 подает +12 В от аккумулятора. Если на нем отсутствует напряжение – разъем не питается, и диагностика невозможна.
Далее переходите к сигнальным линиям. Для определения используйте диагностический сканер или осциллограф:
- Контакт 6 – CAN High. При активной связи на нем наблюдаются импульсы около 3,5 В.
- Контакт 14 – CAN Low. Напряжение на линии около 1,5 В при обмене.
- Контакт 7 – K-линия. Используется в старых протоколах (ISO 9141-2, ISO 14230). Здесь должны появляться одиночные импульсы при обмене.
- Контакт 2 – SAE J1850 PWM (Ford). Уровень сигнала около 5 В с импульсами при передаче данных.
- Контакт 10 – SAE J1850 VPW (GM). Напряжение около 7 В, сигналы также импульсные.
Контакты 1, 3, 8, 9, 11, 12, 13 используются производителями для собственных нужд. Чтобы определить их назначение, нужно изучить сервисную документацию конкретной модели автомобиля или воспользоваться схемой OBD2 для этой марки.
Для проверки связи между контактами используйте прозвонку мультиметром на выключенном зажигании. Любое отклонение от стандартного сигнала может указывать на неисправность шины или отсутствие связи с блоком управления.
На что обратить внимание при осмотре контактов на предмет износа или коррозии
- Проверь цвет металла контактов. Окислы часто проявляются в виде зелёного или синеватого налёта на медных сплавах, а также белёсых пятен на алюминиевых.
- Обрати внимание на потемнение или почернение поверхности. Это признаки высокотемпературного воздействия, часто вызванного плохим контактом и нагревом при передаче тока.
- Оцени состояние поверхности. Контакты не должны быть шероховатыми, с вкраплениями, пузырями или трещинами – это указывает на электролитическую коррозию или износ изоляции между пинами.
- Проверь плотность прилегания пинов. Слегка пошевели каждый – если штырь качается или утоплен глубже других, это явный признак механического износа или ослабления фиксации.
- Осмотри края каждого контакта. Наличие заусенцев, сколов или неровностей говорит о многократных вставках/извлечениях разъёма и требует замены корпуса или отдельных пинов.
- Используй лупу с подсветкой для оценки мелких трещин и микрокоррозии. Часто такие дефекты не видны невооружённым глазом, но они приводят к нестабильному соединению и ошибкам в работе ЭБУ.
- Проверь, нет ли следов диэлектрической смазки, загрязнений, масла или влаги. Любые посторонние вещества на поверхности ухудшают контакт и ускоряют разрушение металла при работе в агрессивной среде.
Если обнаружены хотя бы два признака из вышеперечисленных, рекомендуется заменить соответствующий пин или весь разъём, чтобы избежать ложных диагностических кодов и потери связи с бортовой системой.
Как собрать разъем OBD2 обратно и проверить его работоспособность
Перед сборкой убедитесь, что все контакты чистые, без следов окисления. При необходимости удалите загрязнения спиртовым раствором и мягкой щеткой.
Установите каждый контакт на своё место в корпусе разъема. Контакт №4 – масса, №16 – питание (+12В). Убедитесь, что фиксаторы защелкнулись и каждый контакт плотно сидит в гнезде. Используйте пинцет для точной установки, не допускайте перекоса.
Соберите корпус разъема, аккуратно защелкните половинки корпуса. При наличии винтов – затяните их без избыточного усилия, чтобы не повредить пластик.
Подключите разъем к диагностическому разъему автомобиля. Включите зажигание. Мультиметром проверьте напряжение между контактами 4 и 16 – оно должно составлять 12-13 В.
Подключите диагностический сканер или ELM327. Если питание подано, а связь с блоком управления установлена – разъем собран корректно. Проверьте чтение VIN и кодов ошибок. Ошибки связи указывают на некорректно установленные или поврежденные пины.
При необходимости разберите корпус снова и проверьте проблемный контакт: пин может быть развернут, деформирован или иметь плохой прижим. После исправления повторите проверку.
