Антенна, изготовленная из медной проволоки, способна обеспечить стабильный приём и передачу сигнала в диапазоне от УКВ до СВЧ, при этом оставаясь доступной по стоимости и не требующей специального оборудования. Медь обладает высокой электропроводностью – около 5,8×107 С/Ом·м, что делает её идеальным материалом для самодельных антенн. Использование проволоки диаметром 1–2 мм позволяет достичь оптимального соотношения между гибкостью конструкции и минимальными потерями сигнала.
При выборе типа антенны важно учитывать частотный диапазон предполагаемой работы. Для радиолюбительского диапазона 144–146 МГц отлично подойдёт простая вертикальная антенна типа «четверть волны». Её длина рассчитывается по формуле L = 300 / (4 × f), где f – частота в МГц. Так, для частоты 145 МГц длина проволоки составит примерно 51,7 см. Для более широкого диапазона – например, Wi-Fi на 2,4 ГГц – можно использовать антенну типа «би-квадрат» из медной проволоки длиной 30–31 мм на каждый сегмент.
Для закрепления проволоки под нужным углом применяются диэлектрические каркасы: пластиковые трубки, текстолитовые пластины, стеклопластик. Категорически не рекомендуется использовать металлические элементы вблизи активной части антенны, чтобы избежать паразитных наводок. Места пайки следует предварительно очищать от окислов и покрывать флюсом. При соединении с кабелем предпочтителен коаксиальный кабель типа RG-58 или RG-174 с сопротивлением 50 Ом.
Влажность, температура и наличие поблизости металлических объектов могут существенно влиять на параметры антенны. Поэтому после сборки обязательно провести замер КСВ (коэффициента стоячей волны) с помощью измерителя или анализатора антенн. При отклонении от нормы следует скорректировать длину проводника или положение элементов относительно земли.
Выбор типа антенны в зависимости от диапазона частот
Для частот 1–10 МГц оптимальны рамочные и длинноволновые антенны. Например, антенна типа «длинный провод» длиной от 20 метров обеспечивает стабильный приём и передачу на НЧ-диапазонах. При недостатке места подходит рамка из медной проволоки с периметром около 15–25 метров, подключаемая через согласующее устройство.
В диапазоне 10–30 МГц эффективно работают дипольные антенны. Для частоты 14 МГц длина каждого плеча диполя составляет около 5,3 метра. Установка на высоте не менее 6 метров существенно снижает потери на земле и улучшает диаграмму направленности.
На частотах 30–300 МГц рекомендуется использовать четвертьволновые вертикальные антенны. Для частоты 145 МГц длина излучающего элемента составляет около 51,7 см. Необходимо предусмотреть три или четыре противовеса той же длины, расположенных под углом 120–135 градусов от вертикали.
Для диапазона 300–3000 МГц предпочтительны волновые каналы (антенны типа Yagi). Например, на 433 МГц эффективна конструкция с тремя элементами: рефлектор (35 см), вибратор (34,6 см) и директор (32 см) с шагом между ними около 17 см. Установка на направленной мачте минимизирует влияние помех и увеличивает усиление.
При выборе конструкции необходимо учитывать не только резонансную длину волны, но и физические ограничения места, условия установки и необходимость согласования с кабелем передачи сигнала.
Расчёт длины проволоки для нужной частоты
Для изготовления антенны важно точно определить длину проволоки, соответствующую рабочей частоте. Основная формула для расчёта длины полуволнового вибратора: L = 143 / f, где L – длина проволоки в метрах, f – частота в мегагерцах.
Например, для частоты 27 МГц (диапазон Си-Би) длина проволоки составит: 143 / 27 ≈ 5,29 метра. Это значение соответствует полной длине полуволновой антенны, включая коэффициент укорочения для медной проволоки, равный примерно 0,95.
Если антенна планируется в виде диполя, полученную длину нужно разделить пополам: по 2,645 метра на каждое плечо. Для антенн типа «четвертьволновый штырь» используется формула: L = 71,5 / f. При той же частоте 27 МГц длина будет около 2,65 метра.
Рассчитывая длину, необходимо учитывать наличие изоляции на проволоке. Если изоляция не снимается, вводится дополнительный коэффициент укорочения – до 0,90. Тогда при 27 МГц длина полуволнового вибратора уменьшится до 5,29 × 0,90 ≈ 4,76 метра.
Погрешность в расчётах даже на 1% может привести к снижению эффективности антенны. После сборки антенны желательно проверить резонансную частоту с помощью КСВ-метра и при необходимости скорректировать длину, укорачивая или наращивая проволоку.

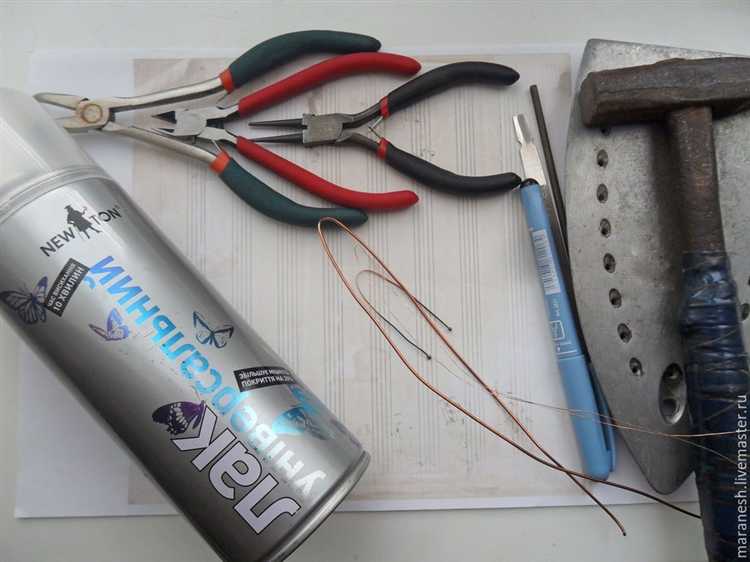

Необходимые инструменты и материалы для сборки
Медная проволока диаметром 2–4 мм – основной элемент антенны. Предпочтительна многожильная, мягкая проволока марки М1 или М2 без изоляции. Оптимальная длина зависит от частоты, например, для диапазона 2,4 ГГц – около 31 мм на четверть волны.
Паяльник мощностью от 40 до 60 Вт с тонким жалом обеспечит прочное соединение элементов. Необходим припой с содержанием олова не менее 60% и флюс на канифольной основе для лучшего смачивания меди.
Нужен отрезной инструмент: бокорезы для точного формирования контуров и кусачки для грубой резки. Для зачистки – нож или стриппер.
Измерительная линейка или штангенциркуль обязательны для точного соблюдения размеров. Погрешности даже в 1 мм могут ухудшить характеристики антенны.
Для фиксации – клеевой термопистолет или изолента, если антенна устанавливается стационарно. Также полезна термоусадочная трубка для защиты соединений.
Разъём типа SMA или BNC, соответствующий используемому оборудованию, а также коаксиальный кабель с волновым сопротивлением 50 Ом – например, RG-58 для коротких соединений или RG-213 при большей длине.
Дополнительно потребуется дрель с тонким сверлом, если монтаж планируется на корпусе, и отвертка – для крепления разъёмов или шасси.
Подготовка и очистка медной проволоки перед формированием
Для изготовления антенны применяется отожжённая медная проволока диаметром от 1 до 2 мм. Жёсткая проволока требует предварительного отжига: её нагревают до красного свечения (около 600–700 °C) и оставляют остывать на воздухе. Это снижает внутренние напряжения и повышает пластичность материала.
Очистка поверхности обязательна для обеспечения качественного контакта в точках соединений. Оксидную плёнку удаляют с помощью мелкой наждачной бумаги (зернистость P400–P600), двигаясь вдоль проволоки до появления равномерного металлического блеска. Альтернативный метод – протирка раствором лимонной кислоты (10 %) с последующим промыванием в дистиллированной воде и просушкой. Не допускается использование кислот с остатками хлоридов – они вызывают коррозию.
Для удаления жира и технических загрязнений проволоку обрабатывают ацетоном или спиртом, избегая касания поверхности голыми руками после очистки. Используйте перчатки из нитрила или хлопка. Только после этих процедур можно приступать к формированию геометрии антенны.

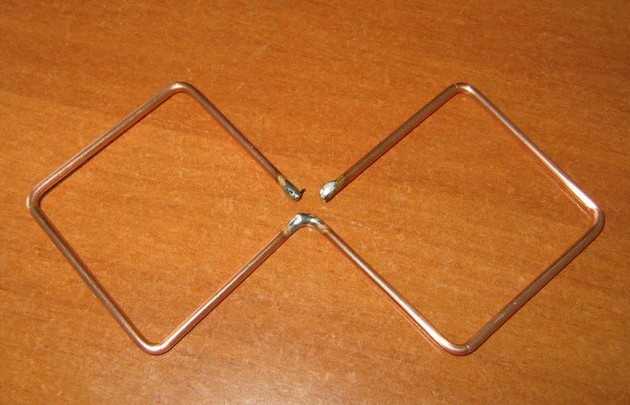

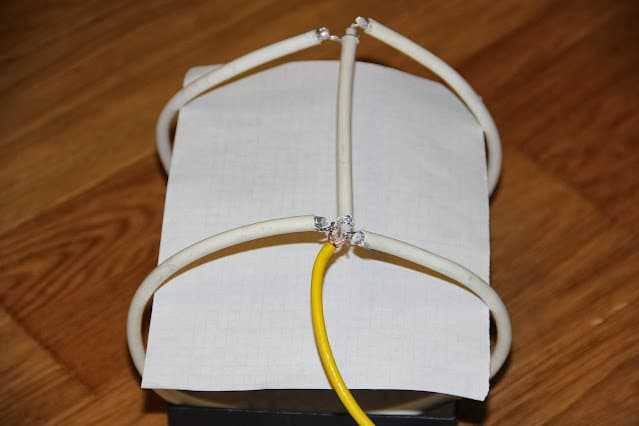

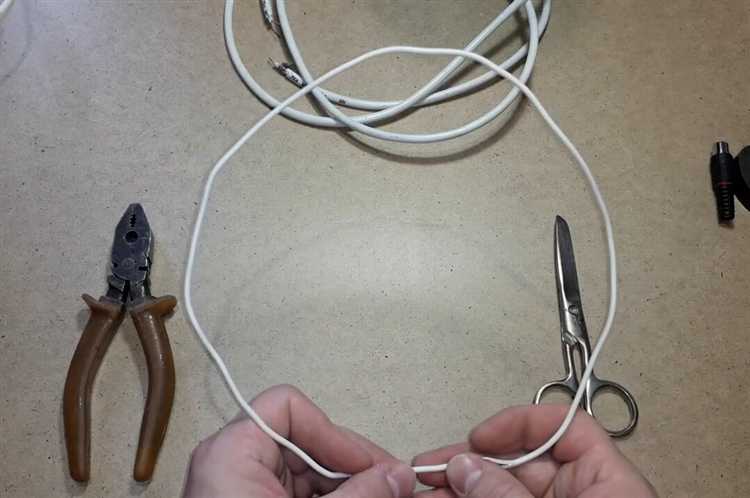

Формирование антенны нужной геометрии
Точная геометрия антенны напрямую влияет на её резонансную частоту и эффективность. Для самодельной антенны из медной проволоки необходимо строго придерживаться расчетных размеров и форм, соответствующих выбранному типу конструкции (например, вибратор, рамочная, спиральная).
- Для изготовления антенны типа диполь, отмерьте два одинаковых отрезка проволоки. Длина каждого – ¼ длины волны, соответствующей рабочей частоте (например, для 145 МГц – около 0,52 м на каждый плечо).
- Используйте шаблон или жёсткую разметку на поверхности, чтобы избежать ошибок при сгибании. Даже отклонение в 2–3 мм на ВЧ может вызвать расстройку антенны.
- Гибку проводите с помощью цилиндрических предметов (например, оправки нужного диаметра) – это особенно важно для круглых или квадратных петель, где равномерность формы критична.
- Если антенна рамочная, следите за точными углами сгиба (90°) и равенством сторон. Перекосы снижают направленность и ухудшают согласование.
- Для спиральных антенн выдерживайте постоянный шаг витков и диаметр намотки. Пользуйтесь фиксирующим каркасом из изоляционного материала.
- После формирования обязательно измерьте реальную длину каждого элемента и проверьте симметрию. При необходимости корректируйте ножницами или повторным изгибом.
Точные размеры и форма – ключевые параметры, определяющие согласование и КПД антенны. При работе с медной проволокой не допускайте трещин на изгибах – используйте инструмент с широкими губками и избегайте перегибов под острым углом.
Изоляция и крепление соединений антенны
Для защиты электрических соединений антенны от окисления и механических повреждений необходимо использовать термоусадочную трубку с клеевым слоем. Нарезать отрезки длиной 3–5 см, надеть на соединения до пайки, после – равномерно прогреть строительным феном до плотного прилегания. Температура усадки – около 120 °C. Допустимо применение жидкой изоляции на основе силикона или акрилата для труднодоступных участков.
Все точки пайки следует предварительно обезжирить изопропиловым спиртом. Применять канифоль или флюс с низким содержанием активных компонентов. После пайки удалить остатки флюса спиртом для предотвращения коррозии.
Для крепления проволоки к несущим конструкциям подойдут нейлоновые стяжки, керамические изоляторы или пластиковые держатели с антикоррозийными саморезами. Нельзя использовать металлические хомуты без диэлектрической прокладки – это приведёт к утечкам тока и искажению диаграммы направленности.
Натяжение проволоки должно обеспечивать прямолинейность без деформации: усилие – не более 5 Н для проволоки диаметром 1,5 мм. Избыточное натяжение приводит к образованию микротрещин в месте пайки. Оптимально – фиксация с использованием амортизирующих вставок из силиконового жгута или резиновых втулок.
При прохождении проволоки через стену или каркас необходимо использовать втулки из ПВХ или резины диаметром на 2–3 мм больше проволоки. Это исключает перетирание изоляции при вибрации или изменении температуры.
Подключение антенны к радиоприёмнику или передатчику
Для стабильной работы антенны критически важно правильно выполнить подключение к радиоприёмному или передающему устройству. Ошибки на этом этапе снижают эффективность антенны и могут повредить оборудование.
- Тип соединения: Используйте коаксиальный кабель с волновым сопротивлением 50 или 75 Ом, в зависимости от требований устройства. Радиолюбительские трансиверы, как правило, рассчитаны на 50 Ом.
- Коннекторы: Для надёжного подключения используйте разъёмы типа BNC, PL-259 или SMA. Совместимость с гнездом устройства обязательна.
- Экранирование: Коаксиальный кабель должен иметь плотное экранирование. Минимизируйте длину кабеля – чем короче, тем меньше потерь.
- Согласование импеданса: При несоответствии сопротивления антенны и кабеля используйте согласующее устройство (тюнер) или трансформатор типа балун.
- Заземление: Устанавливайте качественное заземление у основания антенны для снижения электромагнитных помех и защиты оборудования.
- Места соединений: Все соединения должны быть механически прочными и защищены от влаги (например, с помощью термоусадки или влагостойкой ленты).
Если антенна представляет собой простую проволочную конструкцию (например, диполь или длинный провод), подключение можно выполнить следующим образом:
- Припаяйте центральную жилу коаксиального кабеля к активному элементу антенны.
- Оплётку соедините с противовесом или вторым плечом антенны.
- Избегайте петель и перегибов кабеля, особенно вблизи точки подключения.
Перед включением передатчика проверьте КСВ (коэффициент стоячей волны). Допустимое значение – не более 1.5. При превышении – внесите корректировки в длину антенны или примените тюнер.

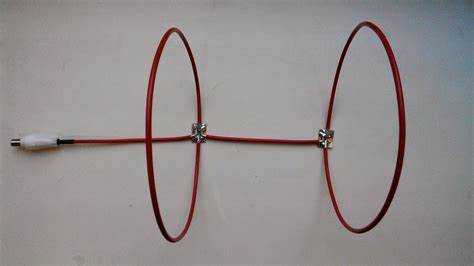

Проверка антенны и устранение помех
После сборки антенны из медной проволоки необходимо измерить её параметры. Используйте КСВ-метр для оценки коэффициента стоячей волны. При значении КСВ выше 2 антенна требует настройки. Оптимальный диапазон – 1,1–1,5.
Проверьте соединения: пайки должны быть чистыми, без окислов и трещин. При использовании разъёмов убедитесь в плотном контакте и отсутствии люфта. Любой слабый контакт может вызывать паразитные резонансы.
Измерьте сопротивление антенны на частоте работы. Используйте антенный анализатор. Номинальное значение – около 50 Ом. Отклонение более чем на 10 Ом требует коррекции длины элементов или фидера.
При наличии помех определите их источник. Часто проблемы вызываются бытовыми приборами: блоки питания, светодиодные лампы, индукционные плиты. Для проверки отключите подозрительные устройства поочерёдно и наблюдайте за уровнем шума в приёмнике.
Если помехи постоянные, установите ферритовые кольца на кабель возле антенны и приёмника. Используйте феррит с проницаемостью 2000–3000. Намотайте 5–7 витков кабеля – это эффективно подавляет ВЧ-наводки.
Проверьте заземление. Антенна, установленная на открытом воздухе, должна быть заземлена через медную шину или штырь не менее 1,5 м. Плохое заземление способствует накоплению статического электричества и усиливает помехи.
При использовании симметричной антенны (например, диполя) обязательно применяйте балун. Без него возможен ток по оплётке кабеля, приводящий к паразитным излучениям и приёму шума.
Для тонкой настройки используйте SDR-приёмник: спектрограмма в реальном времени помогает выявить нестабильные сигналы и определить точную частоту настройки.
