Компрессор – ключевой элемент аквариумной системы, обеспечивающий постоянную аэрацию воды. Вместо покупки заводского устройства, можно собрать надёжный и экономичный компрессор своими руками, используя доступные компоненты. Это позволяет точнее адаптировать параметры работы устройства под объём аквариума и требования его обитателей.
Для базовой конструкции потребуется мотор с вибрацией или роторный двигатель на 12 В, мембрана из силикона толщиной 1–2 мм, клапаны обратного действия (можно извлечь из старых медицинских приборов), а также корпус – герметичная пластиковая или алюминиевая коробка с шумопоглощением. В качестве источника питания подойдёт блок от ноутбука или зарядное устройство с подходящей мощностью и выходным напряжением.
Оптимальная производительность компрессора для аквариума объёмом до 100 литров составляет 2–3 литра воздуха в минуту при давлении 0,015–0,02 МПа. Контроль шума достигается за счёт установки резиновых прокладок, изоляции корпуса и размещения устройства вне жёстких поверхностей. Выходной патрубок следует оснастить глушителем и шлангом ПВХ диаметром 4–6 мм с распылителем на конце.
Перед запуском важно протестировать герметичность и уровень вибрации. Сборка требует базовых навыков пайки и знания принципов электрической безопасности. Самодельный компрессор при правильной сборке и обслуживании работает не менее стабильно, чем большинство бюджетных моделей с рынка.
Выбор и подготовка двигателя постоянного тока для подачи воздуха
Для самодельного компрессора оптимален двигатель постоянного тока (DC) с напряжением питания 6–12 В и скоростью вращения 3000–6000 об/мин. Такие параметры позволяют обеспечить достаточное давление и производительность при компактных размерах. Подойдут двигатели от старых автомобильных вентиляторов, принтеров или электроприводов стеклоподъемников.
Перед использованием необходимо убедиться в рабочем состоянии двигателя. Проверяется отсутствие перегрева при нагрузке, стабильность оборотов и отсутствие искрения на коллекторах. Если двигатель долго не использовался, рекомендуется заменить щетки и прочистить коллектор мелкой наждачной бумагой.
Для эффективной подачи воздуха необходимо соединить вал двигателя с диафрагменной или поршневой помпой. Лучше использовать гибкую муфту, компенсирующую осевые перекосы. Вал должен вращаться без люфтов, иначе возможно снижение производительности и быстрый износ механизма.
Дополнительно следует установить ограничитель напряжения (например, понижающий преобразователь DC-DC), чтобы точно регулировать мощность и снизить шум. При использовании источника питания с током менее 1 А двигатель может не развить необходимый крутящий момент. Оптимально использовать блок питания с запасом по току не менее 30% от максимальной нагрузки двигателя.
Создание поршневого или мембранного механизма с нуля
При разработке компрессора для аквариума можно выбрать один из двух типов рабочих узлов: поршневой или мембранный. Каждый имеет особенности конструкции и требует разных подходов при изготовлении.

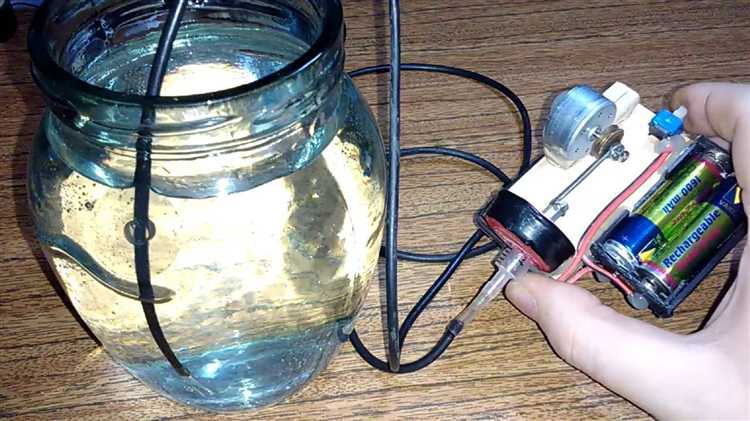

Поршневой механизм
- Необходим мотор с оборотами 1500–3000 об/мин и выходным валом диаметром до 5 мм. Подойдут моторы от старых магнитофонов или микроволновок.
- Для поршня используется плотно подогнанный штифт из алюминия или латуни (диаметром 6–10 мм), скользящий внутри гладкого цилиндра (например, шприца на 20 мл, обрезанного до нужной длины).
- Манжета поршня – резиновое кольцо или обрезанная часть воздушного шарика, натянутая на поршень с натягом для герметичности.
- Кривошипно-шатунный механизм можно собрать из детали CD-привода: эксцентриковый диск и шатун из тонкой проволоки толщиной 1,5–2 мм.
- Воздушные клапаны – простые лепестки из тонкой резины (от медицинской перчатки), приклеенные на впускное и выпускное отверстия в цилиндре.
Мембранный механизм
- Основа – гибкая мембрана из силиконовой или плотной резины толщиной 1–1,5 мм. Используют крышки от пластиковых банок или детали из велосипедной камеры.
- Центр мембраны соединяется с шатуном, приводимым в движение мотором через эксцентрик. Эксцентрик можно изготовить из шайбы с просверленным смещённым отверстием.
- Корпус – пластиковая банка объёмом 100–200 мл с герметично установленной мембраной. Верхняя часть герметизируется с помощью термоклея или силиконового герметика.
- Для впускного и выпускного клапанов применяются отрезки резиновых лент, приклеенные на отверстия в стенке корпуса. Диаметр отверстий – 2–3 мм.
- Чтобы избежать вибрации, корпус монтируют на резиновые амортизаторы из кусочков велосипедной камеры.
Оба типа механизмов требуют точной подгонки деталей и минимального люфта. Наличие даже малейшей утечки воздуха резко снижает производительность. Перед запуском обязательно проверить герметичность соединений и плавность хода подвижных элементов.
Герметизация корпуса и предотвращение утечек воздуха
Перед герметизацией убедитесь, что все стыки корпуса подогнаны максимально плотно. Неровности на местах соединения необходимо обработать напильником или наждачной бумагой до полного прилегания поверхностей. Любые зазоры даже в доли миллиметра приведут к падению давления и нестабильной работе компрессора.
Для герметизации рекомендуется использовать двухкомпонентный эпоксидный клей или силиконовый герметик на основе RTV. Первый обеспечивает высокую прочность и стойкость к вибрациям, второй – эластичность и влагостойкость. При нанесении герметика особое внимание уделите участкам ввода шлангов и местам крепления крышки. Толщина слоя должна быть равномерной, без пропусков, излишки удаляются до затвердевания.
После герметизации корпус необходимо выдержать не менее 24 часов при температуре не ниже +20°C. Это обеспечит полное затвердевание материала и отсутствие микротрещин. Проверку герметичности проводят с помощью мыльного раствора: нанесите его на швы и включите компрессор. Появление пузырей указывает на утечку – участок следует повторно зачистить и загерметизировать.
Дополнительно рекомендуется использовать прокладки из плотной резины (толщиной не менее 2 мм) в местах соединения съёмных элементов. Крепление должно обеспечивать равномерное давление по периметру без деформации деталей. Болтовые соединения затягиваются по диагонали с равномерным усилием, чтобы избежать перекосов и образования щелей.
Подключение обратного клапана и воздушного шланга
Обратный клапан устанавливается между компрессором и воздушным шлангом, чтобы предотвратить попадание воды в механизм. Выбирайте клапан с рабочим давлением не ниже 0,2 бар и пропускной способностью, соответствующей объему подачи воздуха компрессора. Для подключения используйте пластиковые фитинги диаметром, совпадающим с внутренним диаметром шланга (обычно 4-6 мм).
Сначала вставьте обратный клапан в шланг, ориентируя стрелку на корпусе в сторону аквариума – она указывает направление воздушного потока. Для надежного крепления наденьте на соединение миниатюрные хомуты или используйте термоуплотнительную трубку.
Воздушный шланг подключается к выходному патрубку компрессора без сильного изгиба, избегайте перегибов и сдавливания. Длина шланга не должна превышать 2 метров, чтобы минимизировать потерю давления. Если используется прозрачный силиконовый шланг, периодически проверяйте его на износ и жесткость, меняя каждые 6-12 месяцев.
После установки проверьте герметичность всех соединений под давлением. Для этого включите компрессор и опустите конец шланга в воду – воздух должен выходить без бульканья обратным потоком, что свидетельствует о правильной работе клапана.
Снижение уровня шума самодельного компрессора
Шум компрессора напрямую связан с вибрациями и работой двигателя. Для уменьшения шума стоит использовать виброизоляционные материалы – резиновые прокладки толщиной 5–10 мм под основание мотора снижают передачу вибраций на корпус.
Корпус компрессора следует изготавливать из плотного материала, например, фанеры толщиной не менее 12 мм или пластика с толщиной стенок от 5 мм. Внутренние поверхности корпуса рекомендуется покрыть шумопоглощающим материалом – вспененным полиуретаном или акустической пеной толщиной 10–20 мм.
Ротор и крыльчатка должны быть сбалансированы с точностью не хуже 0,01 г, чтобы минимизировать вибрации при вращении. При использовании электродвигателя с постоянными магнитами предпочтительна модель с низким уровнем вибраций и вращающим моментом.
Установка компрессора на амортизирующие ножки или подвесной каркас дополнительно снижает передачу вибраций на поверхность, на которой он размещен. Для трубопроводов применяйте гибкие силиконовые или резиновые шланги, а не жесткие пластиковые, чтобы гасить шум и вибрации от воздушного потока.
Регулировка рабочего давления компрессора позволяет уменьшить интенсивность шума: при чрезмерно высоком давлении мотор работает с перегрузкой, что увеличивает шум и износ деталей. Оптимальное давление для аквариумных систем – 0,02–0,05 МПа.
Проверка давления и стабильности подачи воздуха в аквариум
Для контроля давления на выходе компрессора применяют манометр с рабочим диапазоном от 0 до 0,5 МПа. Давление в аквариумной системе не должно превышать 0,03–0,05 МПа, чтобы избежать повреждения оборудования и стрессовых условий для обитателей.
Стабильность подачи воздуха проверяют, фиксируя расход с помощью ротаметра или простого капельного счетчика. Рекомендуемый расход составляет 1–3 л/мин на 100 литров воды, в зависимости от типа и плотности посадки растений и рыб.
Для выявления пульсаций и перепадов давления подключают манометр с мембранным датчиком или цифровым регистратором давления. Допустимый колебательный диапазон не должен превышать ±5% от среднего значения.
Регулярно проверяйте герметичность соединений, используя мыльный раствор или специализированный тестер утечек. Любая утечка снижает давление и нарушает равномерность подачи воздуха.
При обнаружении нестабильности подачи необходимо проверить состояние обратного клапана и очистить фильтр компрессора от загрязнений, что существенно влияет на качество аэрирования.
Вопрос-ответ:
Какие основные детали нужны для сборки самодельного компрессора для аквариума?
Для сборки компрессора потребуется мотор с небольшой мощностью, например, от старого вентилятора или электромеханического устройства, мембрана для создания пульсации воздуха (часто используется из плотной резины или силикона), корпус для размещения всех элементов (можно использовать пластиковую бутылку или коробку), а также трубки для подачи воздуха в аквариум. Важно также иметь обратный клапан, чтобы предотвратить обратный поток воды.
Как правильно настроить давление и поток воздуха в самодельном компрессоре?
Регулировка давления и подачи воздуха достигается изменением частоты работы мотора и характеристик мембраны. Чем быстрее движется мембрана, тем сильнее подача воздуха. Для точной настройки полезно использовать небольшой регулятор скорости мотора или ставить переменный резистор в цепь питания. Также можно менять толщину или площадь мембраны — это влияет на объем нагнетаемого воздуха. Важно добиться такого режима, чтобы поток был стабильным, но не слишком сильным, чтобы не травмировать рыб.
Какие меры предосторожности нужно соблюдать при сборке компрессора своими руками?
Прежде всего, следует убедиться, что электрические компоненты хорошо изолированы от воды, чтобы избежать короткого замыкания и поражения током. Корпус компрессора должен быть герметичным и не пропускать влагу внутрь. Также стоит использовать обратный клапан, чтобы вода не попадала обратно в устройство, что может повредить мотор. Важно не использовать слишком мощный мотор, чтобы избежать перегрева. При работе с электропитанием нужно соблюдать осторожность и подключать устройство через надежный блок питания.
Можно ли использовать обычный бытовой вентилятор для создания компрессора, и как это сделать?
Использовать бытовой вентилятор можно, но потребуется модификация. Вентилятор сам по себе не создает пульсирующего потока воздуха, который нужен для компрессора. Можно снять лопасти и закрепить на валу мембрану, которая будет двигаться вперед-назад, создавая воздушные импульсы. При этом мотор вентилятора должен работать на низких оборотах. Также потребуется соединить мембрану с воздушной трубкой и обеспечить герметичность конструкции. Такая переделка подходит для небольших аквариумов, но для больших лучше использовать специализированные моторы.
Как проверить работоспособность и безопасность самодельного компрессора перед подключением к аквариуму?
После сборки необходимо протестировать устройство на сухую, без подключения к воде. Нужно проверить, что компрессор стабильно подает воздух, не перегревается и не издает сильного шума. Затем можно подсоединить компрессор к трубке и опустить выходной конец в воду, чтобы увидеть образование пузырьков. Важно убедиться, что вода не возвращается в компрессор через обратный клапан. Также стоит проверить надежность креплений и изоляцию проводов. Только после успешного тестирования можно использовать устройство в аквариуме.
