Насосная станция Sterwins мощностью 1100 Вт рассчитана на автономную подачу воды из колодцев и скважин глубиной до 8 метров. При напоре до 45 метров и производительности до 4600 литров в час устройство эффективно справляется с водоснабжением дачного дома или поливом участка. Правильный запуск оборудования напрямую влияет на его срок службы и стабильность работы.
Перед первым запуском необходимо проверить герметичность всех соединений, уровень масла в двигателе (если модель предусматривает) и состояние обратного клапана. Подключение станции к сети производится через заземлённую розетку с автоматом защиты не менее 10 А. Заборная труба должна быть полностью погружена в воду и оборудована фильтром грубой очистки.
Особое внимание следует уделить заполнению насосной части водой. Важно полностью удалить воздух из корпуса – неполное заполнение может привести к перегреву и повреждению рабочего колеса. Залив осуществляется через специальное отверстие в верхней части корпуса, до момента выхода воды из контрольного клапана. Только после этого можно подавать питание и переходить к этапу настройки давления включения и отключения.
Проверка комплектности насосной станции перед установкой
Откройте упаковку и убедитесь в наличии следующих элементов: насосный блок Sterwins мощностью 1100 Вт, гидроаккумулятор (объём 24 л), шланг для соединения, обратный клапан, манометр, кабель питания с вилкой и инструкция на русском языке. Каждый компонент должен быть без механических повреждений, трещин и следов коррозии.
Проверьте, что на корпусе двигателя закреплена заводская пломба и маркировка с серийным номером. Отсутствие пломбы или стертые надписи могут указывать на вмешательство или подделку.
Манометр должен быть установлен на корпусе станции. Стрелка в выключенном состоянии может находиться в произвольном положении, но при включении обязана реагировать на давление. Убедитесь в наличии резьбовых уплотнителей на всех соединениях – отсутствие прокладок приведёт к утечке.
Проверьте целостность сетевого кабеля: отсутствие заломов, трещин изоляции, неплотностей у ввода в корпус. При визуальном осмотре обратите внимание на крепление всех элементов. Клеммные соединения не должны быть ослаблены.
Если насос поставляется с предварительно собранными узлами, проверьте плотность заводских соединений. Наличие заводской смазки на уплотнительных кольцах и рабочих поверхностях подтверждает готовность станции к работе.
Выбор места установки с учётом вентиляции и защиты от влаги
Насосную станцию Sterwins 1100 Вт необходимо устанавливать в помещении с естественной или принудительной вентиляцией. Объём воздуха в помещении должен обновляться не менее двух раз в час. Вентиляционные отверстия размещаются в нижней и верхней части противоположных стен для создания сквозного потока.
Температура воздуха не должна опускаться ниже +5 °C. При установке в подсобных помещениях, подвалах или кессонах обязательно предусмотреть тепловую изоляцию и исключить образование конденсата на корпусе станции. Повышенная влажность приводит к коррозии металлических элементов и выходу из строя электроники.
Размещение станции на открытом воздухе допускается только при наличии герметичного шкафа с классом защиты не ниже IP55. Внутри должна быть предусмотрена естественная вентиляция через жалюзийные отверстия с каплеотводами. Конденсат должен свободно стекать, без соприкосновения с электрическими компонентами.
Основание должно быть горизонтальным, твёрдым, без просадок. Не устанавливайте насосную станцию непосредственно на землю – только на бетонную или плиточную площадку, возвышающуюся минимум на 10 см над уровнем грунта для предотвращения подтопления.

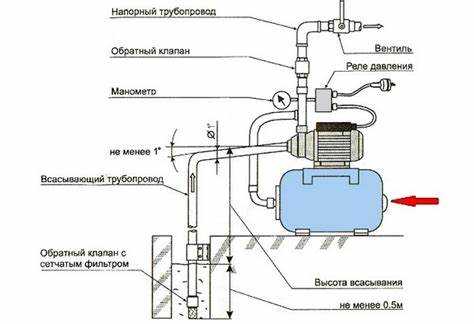

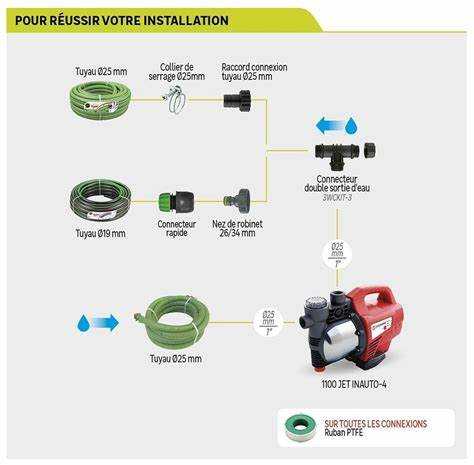

Подключение станции к водозабору и выходной магистрали
Подключение шланга к всасывающему патрубку выполняется через герметичную муфту. Все соединения уплотняются фум-лентой или льном с пастой. Проконтролируйте герметичность соединения – попадание воздуха в систему вызовет потерю напора и нестабильную работу.
Для соединения с выходной магистралью используйте ПНД-трубу диаметром 25–32 мм или армированный шланг с соответствующей пропускной способностью. Старайтесь избегать резких изгибов и лишних фитингов, так как они снижают эффективность и увеличивают нагрузку на электродвигатель.
Врезка в водопровод осуществляется через обратный клапан и запорный вентиль. Это необходимо для предотвращения обратного тока воды и облегчения технического обслуживания. Перед первым запуском залейте воду через заливное отверстие до полного заполнения корпуса насоса и всасывающего шланга.
Важно: станция должна быть установлена на жёстком основании, выше уровня возможного подтопления, в защищённом от осадков месте.
Заливка воды в корпус насоса перед первым запуском
Перед первым включением насосной станции Sterwins 1100 Вт необходимо вручную заполнить корпус насоса водой. Это исключает сухой ход, способный повредить механические уплотнения и вывести устройство из строя.
Для заливки потребуется чистая вода и подходящая ёмкость. Найдите на корпусе насоса заливное отверстие – оно обычно закрыто пластиковой пробкой с резьбой, расположенной сверху.
Открутите пробку и медленно начинайте заливать воду, пока она не начнёт переливаться через край. Для ускорения выхода воздуха можно слегка открутить пробку спуска воздуха (если имеется) или приоткрыть один из выходных кранов.
После заполнения корпуса установите заливную пробку на место и плотно закрутите, избегая перекоса. Убедитесь, что уплотнительное кольцо под пробкой целое и правильно установлено.
Проверка герметичности перед включением обязательна. Любые подтёки в районе пробки или соединений приведут к падению давления и нестабильной работе станции.
Подключение к электросети с соблюдением требований безопасности
Насосная станция Sterwins 1100 Вт подключается к однофазной сети с номинальным напряжением 220–240 В и частотой 50 Гц. Максимальная потребляемая мощность – 1100 Вт, ток – до 5 А. Электропитание должно подаваться через выделенную линию с автоматическим выключателем на 10 А и устройством защитного отключения (УЗО) с током утечки не более 30 мА.
Перед подключением убедитесь, что сечение кабеля питания соответствует нагрузке. Для длины линии до 10 м рекомендуется использовать медный провод сечением не менее 1.5 мм², при расстоянии более 10 м – не менее 2.5 мм². Розетка должна иметь заземляющий контакт, подключённый к рабочему контуру заземления. Использование переходников и удлинителей не допускается.
Провод питания должен быть защищён от влаги, механических повреждений и перегрева. Прокладка допускается только снаружи водопроводных труб и вдали от нагревательных элементов. Кабель необходимо зафиксировать в местах возможной вибрации станции.
Подключение выполнять только при полностью обесточенной линии. После подключения проверьте надёжность всех соединений и отсутствие повреждений изоляции. При первом включении станция должна запускаться под наблюдением – при малейших признаках нагрева вилки или запаха гари питание следует немедленно отключить и устранить причину.
Первичный запуск и проверка давления в гидроаккумуляторе
Перед подключением насосной станции Sterwins 1100 Вт проверьте давление воздуха в гидроаккумуляторе. Для этого отключите станцию от сети и полностью сбросьте давление воды через сливной кран или штуцер.
Найдите ниппель, расположенный на верхней части гидроаккумулятора. Подключите к нему манометр. Давление воздуха в пустом баке должно составлять 1,5 бара. Если значение ниже, подкачайте воздух с помощью автомобильного насоса. При превышении – стравите лишнее воздухом до нужного уровня.
Проверку проводите только на полностью пустом баке, иначе показания будут некорректными. Используйте только проверенный манометр с точностью не хуже ±0,1 бара.
После настройки давления подключите станцию к водопроводу и залейте воду в корпус насоса через заливную пробку до полного заполнения. Плотно закрутите пробку, затем включите питание. Станция должна автоматически начать закачку воды и остановиться при достижении верхнего порога давления (обычно около 3 бар).
Контролируйте работу по манометру: при снижении давления ниже 1,5 бар насос должен включаться. Если этого не происходит – проверьте реле давления и повторно проконтролируйте давление воздуха в баке.
Регулировка реле давления для корректной работы системы
Реле давления в насосной станции Sterwins 1100 Вт отвечает за автоматическое включение и отключение насоса при достижении заданных значений. Заводские настройки не всегда соответствуют параметрам конкретной системы, поэтому требуется точная регулировка.
- Отключите насос от электросети.
- Снимите крышку реле давления, открутив фиксирующий винт.
- Найдите две пружины:
- Большая регулирует давление включения и выключения (общий диапазон).
- Малая отвечает за разницу между включением и отключением.
- Для повышения давления включения поверните большую гайку по часовой стрелке, для понижения – против.
- Для изменения разницы давления (гистерезиса) регулируйте малую гайку:
- По часовой – увеличивает разницу (насос дольше работает).
- Против – уменьшает (короче цикл).
- Подключите насос и наблюдайте за манометром:
- Пуск насоса должен происходить при падении давления до ~1.5–2.0 бар.
- Отключение – при достижении 3.0–3.5 бар (если бак на 20–24 л).
- При необходимости повторите настройку до достижения стабильной цикличности без частых включений.
После регулировки обязательно проверьте герметичность системы и отсутствие скачков давления. Крышку реле плотно закройте.
Диагностика шума, вибрации и возможных утечек после запуска
Сразу после запуска насосной станции Sterwins 1100 Вт необходимо провести тщательную проверку на наличие нетипичных звуков, вибраций и утечек. Эти признаки могут указывать на механические дефекты, неправильную установку или износ элементов.
- Посторонние шумы: Жужжание, скрежет или металлический звон указывают на перекос ротора, попадание посторонних предметов в корпус насоса или повреждение подшипников. При обнаружении остановите насос и демонтируйте крышку для осмотра внутренних элементов.
- Повышенная вибрация: Возможные причины – неплотное крепление насоса к основанию, дисбаланс крыльчатки или износ амортизирующих прокладок. Проверьте монтажные болты и при необходимости установите антивибрационные подставки.
- Утечки воды: Особое внимание – местам соединения с трубами, корпусу насоса и манометру. Если видна влага или капли, затяните резьбовые соединения, замените уплотнительные кольца или хомуты. Протечка на стыке корпуса указывает на износ уплотнения вала, требуется замена сальника.
Для точной диагностики оставьте насос в работе не менее 10 минут, наблюдая за температурой корпуса, уровнем шума и стабильностью давления. Любые отклонения требуют немедленного вмешательства, чтобы избежать перегрева двигателя или разрушения рабочих компонентов.
