Какие бывают канализационные трубы и отводы

При проектировании и монтаже канализационной системы важно учитывать характеристики труб и отводов, так как они определяют эффективность отвода сточных вод, долговечность конструкции и её ремонтопригодность. Основные параметры выбора: диаметр, материал, температурная стойкость и тип соединения.

Чугунные трубы используются преимущественно в многоквартирных домах старой постройки. Они прочны, обладают высокой шумоизоляцией, устойчивы к агрессивной среде, но тяжелы и требуют герметизации раструбов при монтаже. Диаметры варьируются от 50 до 150 мм. Подходят для внутренних и наружных сетей при условии антикоррозийной обработки.

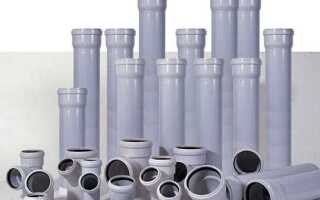

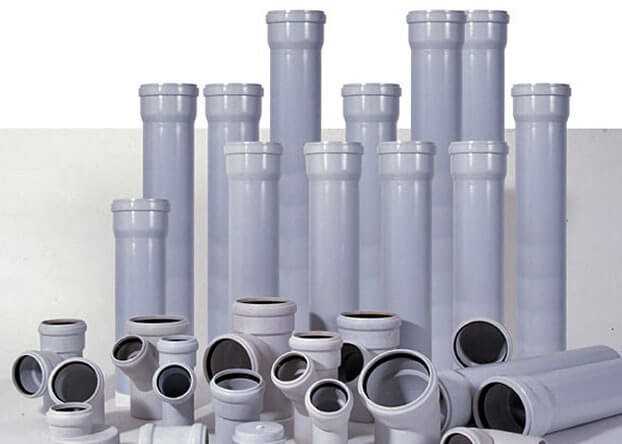

Полипропиленовые (ПП) и ПВХ-трубы – лидеры по популярности в частном строительстве. Лёгкие, простые в установке, устойчивы к воздействию бытовой химии. ПВХ-изделия пригодны для систем с температурой стоков до +60 °C, тогда как ПП выдерживают до +95 °C кратковременно, что делает их предпочтительными для кухонь и прачечных.

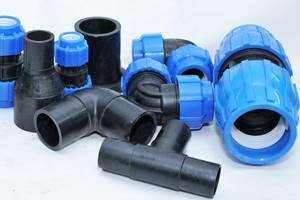

Полиэтилен низкого давления (ПНД) применяется для наружной канализации, в том числе напорной. Отличается высокой эластичностью, выдерживает пучение грунта и вибрации. Трубы поставляются в бухтах и раструбных секциях диаметром от 110 до 1000 мм.

Отводы различаются по углу изгиба (30°, 45°, 67°, 90°) и материалу. При монтаже внутренних сетей предпочтительны двухраструбные отводы с уплотнительным кольцом – они ускоряют сборку и допускают повторное использование. Для внешней системы используются жёсткие отводы из ПНД и ПВХ с увеличенной толщиной стенок и усиленным соединением, исключающим протечки при подвижках грунта.

Выбор труб и отводов должен опираться на специфику проекта: характер стоков, температурный режим, тип здания и доступность технического обслуживания. Неправильный подбор компонентов ведёт к снижению ресурса системы и необходимости в дорогостоящем ремонте.

Материалы труб для внутренней канализации: ПВХ, ПП, чугун

ПВХ (поливинилхлорид) – лёгкий и устойчивый к большинству бытовых химикатов материал. Температурный предел – до +60 °C при кратковременных скачках до +80 °C. Нельзя применять в системах с постоянным сливом горячей воды. ПВХ-трубы имеют гладкие стенки, что снижает риск засоров. Они монтируются раструбным способом с уплотнительными кольцами, не требуют сварки.

ПП (полипропилен) превосходит ПВХ по термостойкости: выдерживает до +90 °C при кратковременной нагрузке до +100 °C. Оптимален для кухонь и ванных комнат с активным использованием горячей воды. Обладает высокой химической устойчивостью и ударопрочностью. Соединение производится методом раструбной сварки или при помощи фитингов. Минус – более высокая стоимость по сравнению с ПВХ.

Чугун – традиционный материал с высокой шумоизоляцией и сроком службы более 50 лет. Выдерживает температуру до +130 °C, устойчив к агрессивным средам. Недостатки: большой вес, трудоёмкий монтаж, высокая цена. Современные чугунные трубы снабжены раструбными соединениями с резиновыми манжетами, что упрощает установку, но сохраняет общую сложность работы.

При выборе учитываются температурные нагрузки, уровень шума, химическая агрессивность стоков и бюджет. Для многоквартирных домов часто применяют комбинации: стояк из чугуна, отводы – из ПП или ПВХ в зависимости от условий эксплуатации.

Материалы труб для наружной канализации: керамика, пластик, бетон

При выборе труб для наружной канализации учитываются устойчивость к агрессивной среде, срок службы, прочность на сжатие и удобство монтажа. Ниже представлены характеристики основных материалов: керамики, пластика и бетона.

Для бытовой наружной канализации в большинстве случаев рационален выбор пластиковых труб диаметром 110–200 мм. Керамика и бетон применяются преимущественно в профессиональных и муниципальных проектах, где важны долговечность и устойчивость к внешним нагрузкам. Правильный выбор материала напрямую влияет на надёжность системы и экономику строительства.

Диаметры канализационных труб и их назначение в системе

Для внутренней канализации в жилых зданиях чаще всего применяются трубы диаметром 50 мм и 110 мм. Диаметр 50 мм используют для подключения умывальников, ванн, душевых кабин и бытовой техники. Он обеспечивает необходимую пропускную способность при условии правильного уклона и отсутствия перегибов.

Трубы диаметром 110 мм применяются для отведения сточных вод от унитазов, а также для организации стояков и горизонтальных магистралей. Этот размер рассчитан на высокую нагрузку и позволяет эффективно транспортировать крупные объемы стоков.

В системах наружной канализации минимальный диаметр трубы начинается от 160 мм. Такие трубы применяются для отвода сточных вод от здания к центральной канализационной сети. При больших объемах сточных вод или подключении нескольких объектов используется диаметр 200 мм и более.

При выборе диаметра необходимо учитывать расчетный расход воды, количество подключаемых санитарных приборов, длину и уклон трубопровода. Недостаточный диаметр вызывает засоры, а чрезмерный – приводит к снижению скорости потока и оседанию твердых частиц.

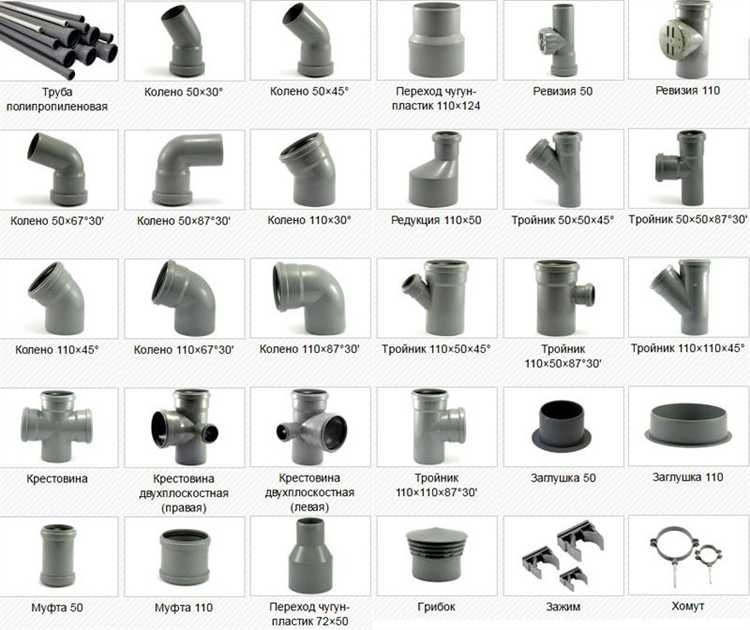

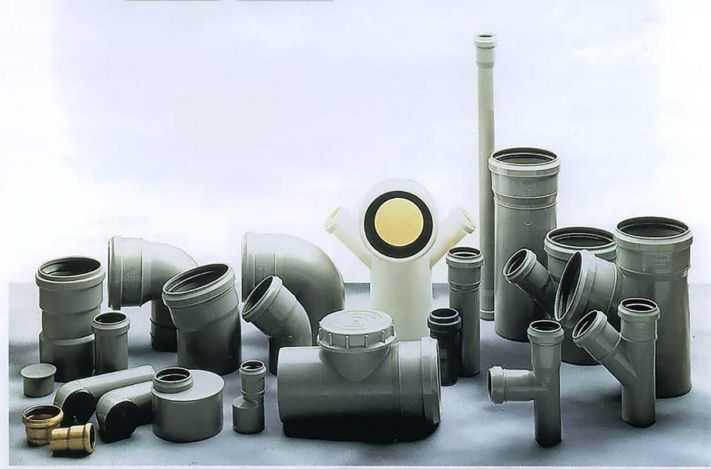

Разновидности отводов: углы, переходы, тройники

Отводы применяются для изменения направления, соединения труб различного диаметра и формирования ответвлений в канализационных системах. Их правильный выбор влияет на герметичность и пропускную способность всей магистрали.

• Угловые отводы – предназначены для изменения направления потока. Основные углы: 15°, 30°, 45°, 67°, 87°. Для внутренних сетей чаще применяют отводы на 45° и 87°, так как они обеспечивают плавный поворот и минимизируют риск засоров. Отводы с малым углом (15°–30°) используются в длинных участках для корректировки маршрута без резких перегибов.
• Переходы – применяются при соединении труб разного диаметра. Бывают концентрические и эксцентрические. Концентрические используются в вертикальных стояках, обеспечивая равномерный сток. Эксцентрические устанавливаются в горизонтальных участках, где важно избежать скопления осадков, обеспечивая смещение по нижней кромке.
• Тройники – формируют ответвления от основного трубопровода. Основные типы:
  • Прямой тройник – соединяет трубы под углом 90°, используется для вертикальных стояков.
  • Косой тройник – отвод расположен под углом 45°, применяется в горизонтальных системах, снижает гидравлическое сопротивление и риск образования засоров.
  • Редукционные тройники – используются при соединении труб с разными диаметрами, упрощая монтаж разветвлённой сети.

Все отводы изготавливаются из тех же материалов, что и основные трубы: ПВХ, полипропилен, чугун. Совместимость по диаметру и материалу обязательна. Герметизация соединений осуществляется резиновыми уплотнителями или сваркой (для ПП труб).

Выбор труб по условиям монтажа: под полом, в стене, на улице

Для прокладки труб под полом применяются пластиковые трубы с повышенной кольцевой жесткостью – например, ПВХ класса SN4 или SN8. Они выдерживают нагрузку от стяжки и мебели. Обязателен уклон не менее 2 см на метр, а соединения должны быть герметичны и защищены от сдвигов компенсаторами или хомутами.

При монтаже в стене подходят только трубы, рассчитанные на отсутствие доступа и невозможность ремонта без разрушения отделки. Оптимальны трубы из полипропилена с пайкой – они исключают протечки. Важно использовать шумоизоляцию, особенно при скрытой установке в жилых помещениях. Все соединения необходимо фиксировать и проверять до замоноличивания.

Для наружной канализации выбираются двухслойные гофрированные ПНД или ПВХ трубы с кольцевой жесткостью SN8 и выше. Они устойчивы к промерзанию, воздействию ультрафиолета и агрессивным средам. Прокладка осуществляется ниже уровня промерзания (в среднем 1,5–2 м), с песчаной подушкой и обязательной засыпкой без острых включений. Используются раструбные соединения с резиновыми уплотнителями.

Сопрягаемость труб разных типов и способы соединения

При проектировании канализационных систем часто возникает необходимость соединения труб из разных материалов: ПВХ, ПП, чугунных и металлических. Для обеспечения герметичности и прочности соединения используют специализированные переходники и фитинги, учитывающие диаметр и тип материала.

Соединение ПВХ и ПП труб возможно с помощью раструбных фитингов с уплотнительными резиновыми кольцами. Для перехода между пластиковыми и металлическими трубами применяют комбинированные муфты с резьбовым и раструбным соединением. Важно соблюдать рекомендации производителя по выбору уплотнителей, так как химический состав и термическое расширение материалов различаются.

Чугунные трубы сопрягаются с пластиковыми через резиновые манжеты или специальные переходные муфты, которые компенсируют жесткость чугуна и эластичность пластика. При этом монтаж требует обязательной проверки углов установки и плотности зажима, чтобы избежать протечек.

Для обеспечения долговечности и устойчивости к вибрациям на соединениях труб с разным коэффициентом теплового расширения рекомендуются компенсаторы или гибкие вставки. Резьбовые соединения используют в местах, где необходима разборка или регулировка, при этом уплотнение выполняется льняной паклей с пастой или специальными герметиками.

Использование клеевых соединений уместно только между однотипными пластиковыми трубами с полимерным основанием. В переходах на металлические элементы клеевые методы не применяются из-за различий в адгезии и температурных режимах эксплуатации.

В сложных узлах рекомендуется применять комбинированные системы крепления – механические и уплотнительные элементы, что повышает надежность и уменьшает риск аварий. Важно использовать сертифицированные фитинги, соответствующие стандартам ГОСТ или EN, и строго следовать инструкциям по монтажу.

Устойчивость материалов труб к температуре, нагрузке и среде

При выборе канализационных труб важно учитывать предельные значения рабочих температур, механическую прочность и химическую стойкость материала.

• Температурные ограничения:
  • ПВХ-трубы выдерживают эксплуатацию в диапазоне от -10°C до +60°C, при кратковременных пиковых нагрузках – до +70°C. При температуре выше +60°C ПВХ становится хрупким и теряет механическую прочность.
  • ПП-трубы устойчивы к температурам от -20°C до +95°C, что позволяет использовать их для систем с горячими сточными водами до 90°C.
  • Чугунные трубы сохраняют прочность и форму при температурах до +200°C, что делает их пригодными для промышленных и тепловых систем.
• Нагрузочная устойчивость:
  • Пластиковые трубы ПВХ и ПП имеют высокую устойчивость к внутреннему гидростатическому давлению, обычно до 10 бар, но требуют правильного монтажа с учетом расширения при нагреве.
  • Чугунные и стальные трубы обеспечивают высокую механическую прочность и устойчивы к внешним нагрузкам (давление грунта, пешеходные и транспортные нагрузки).
  • Полиэтиленовые трубы обладают гибкостью и сопротивлением ударным нагрузкам, но при этом чувствительны к ультрафиолету без защиты.
• Химическая стойкость:
  • ПВХ хорошо противостоит кислотам и щелочам слабой и средней концентрации, но разрушается под воздействием органических растворителей и масел.
  • ПП устойчив к большинству агрессивных сред, включая органические растворители и кислотные стоки, что расширяет область применения в промышленных системах.
  • Чугун подвержен коррозии, требует антикоррозийного покрытия и регулярного обслуживания при контакте с агрессивными средами.

Для повышения долговечности систем рекомендуется использовать материалы с запасом по температуре и нагрузке не менее 20%, а также предусматривать защиту от химического воздействия посредством внутренних покрытий или наружной изоляции. В местах повышенных механических нагрузок следует применять армированные или металлические трубы.

Вопрос-ответ:

Какие материалы чаще всего используют для изготовления канализационных труб и как они отличаются по долговечности?

Наиболее распространены трубы из ПВХ, полиэтилена и чугуна. ПВХ-трубы легкие, устойчивы к химическим воздействиям и коррозии, что обеспечивает им длительный срок службы — до 50 лет. Чугунные трубы прочны и выдерживают высокие нагрузки, но подвержены коррозии, что может сократить срок эксплуатации без дополнительной защиты. Полиэтиленовые трубы гибкие и устойчивы к механическим повреждениям, но не подходят для горячей воды. Выбор материала зависит от условий эксплуатации и бюджета.

В чем основные различия между канализационными отводами с разными углами изгиба?

Отводы различаются по углу поворота: 45°, 87° и 90°. Отводы под 45° обеспечивают более плавный поворот, что снижает риск засоров и обеспечивает лучшее течение жидкости. Отводы под 87° и 90° занимают меньше места и удобны для монтажа в стесненных условиях, но создают более резкие изменения направления потока, что может увеличить нагрузку на систему и повысить вероятность засоров. Выбор зависит от особенностей прокладки труб и требований к системе.

Как правильно выбрать диаметр канализационных труб для бытовой системы?

Выбор диаметра труб зависит от количества точек водоотвода и предполагаемой нагрузки. Для одиночных сантехнических приборов, например умывальника или душа, обычно используются трубы диаметром 50 мм. Для стояков и основных магистралей рекомендуются диаметры от 110 мм и выше. Больший диаметр обеспечивает свободный проход сточных вод и снижает риск засоров, но увеличивает стоимость материалов и монтажа. Рекомендуется ориентироваться на строительные нормы и проект системы канализации.

Какие типы соединений применяются для монтажа пластиковых канализационных труб и чем они отличаются?

Для пластиковых труб используются раструбные соединения, муфты и фитинги с уплотнительными кольцами. Раструбные соединения позволяют быстро и герметично соединять трубы без применения клея, обеспечивая возможность демонтажа. Муфты предназначены для соединения труб одинакового диаметра и требуют использования клея или сварки. Фитинги с уплотнителями обеспечивают надежную герметизацию при монтаже в труднодоступных местах. Выбор соединения зависит от конструкции системы и условий монтажа.

Какие особенности стоит учитывать при использовании отводов в системе наружной канализации?

В наружных системах важно учитывать влияние внешних факторов: перепады температур, механические нагрузки и возможность коррозии. Отводы для таких систем обычно делают из более прочных материалов, например, ПВХ или полиэтилена повышенной прочности. Кроме того, учитывают правильный уклон трубопровода для обеспечения самотечного стока и предотвращения застоя воды. При монтаже необходимо защищать соединения от проникновения грунтовых вод и повреждений, а также учитывать расширение материалов при изменении температуры.

Какие материалы чаще всего применяются для изготовления канализационных труб и в чём их основные отличия?

Для систем канализации обычно используют трубы из ПВХ, ПП, чугуна и иногда из стали. Пластиковые трубы, такие как ПВХ и ПП, популярны из-за лёгкости, устойчивости к коррозии и простоты монтажа. Чугунные трубы отличаются высокой прочностью и звукоизоляцией, но весят больше и подвержены коррозии со временем. Стальные трубы встречаются редко, так как требуют защиты от ржавчины и сложнее в установке. Выбор материала зависит от условий эксплуатации и бюджета.
