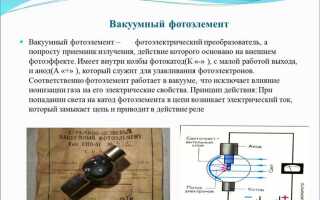

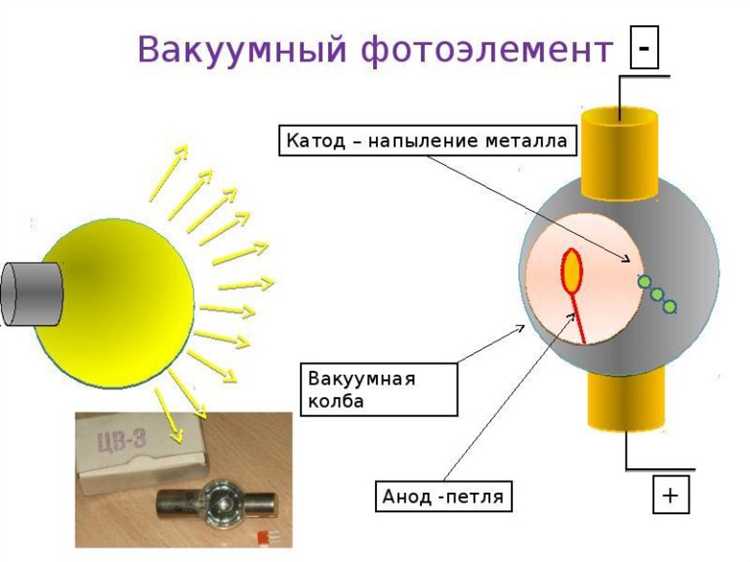

В вакуумном фотоэлементе свет направляется на фотоэмиссирующий электрод, который называется катодом. Этот катод покрыт материалом с низкой работой выхода – например, цезием или его сплавами – чтобы упростить эмиссию электронов при воздействии света.
Когда фотон с достаточной энергией попадает на поверхность катода, происходит фотоэлектрический эффект: электроны выбиваются из материала и перемещаются в направлении второго электрода – анода. Анод сам по себе не освещается и служит для сбора выбитых электронов, формируя электрический ток в цепи.
Максимальная эффективность фотоэлемента достигается при точной ориентации светового потока на катод. Даже небольшое смещение фокусировки может снизить ток, поскольку площадь эффективного взаимодействия уменьшается. Поэтому важна точность в конструкции и настройке оптической системы, особенно при использовании фотоэлементов в измерительной аппаратуре.

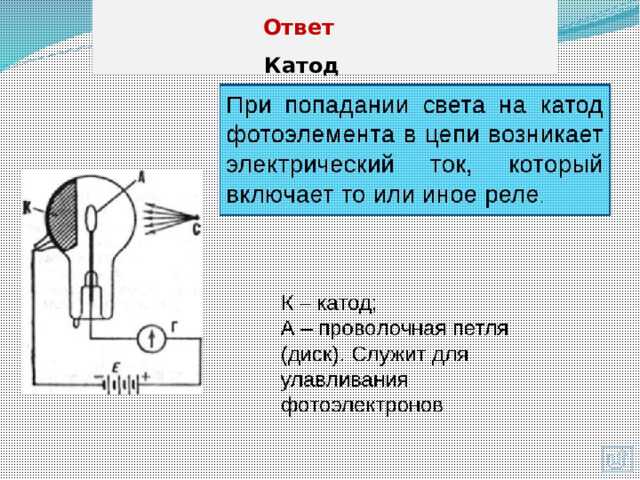

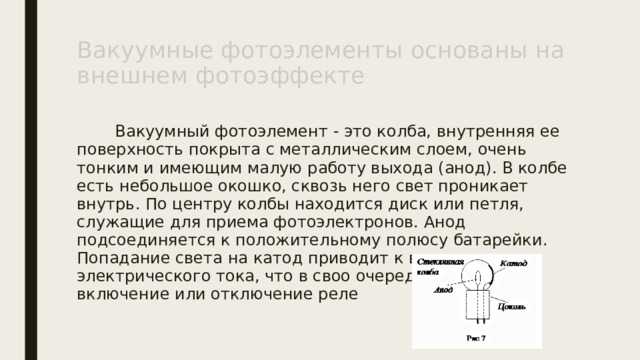

Назначение катода и анода в вакуумном фотоэлементе

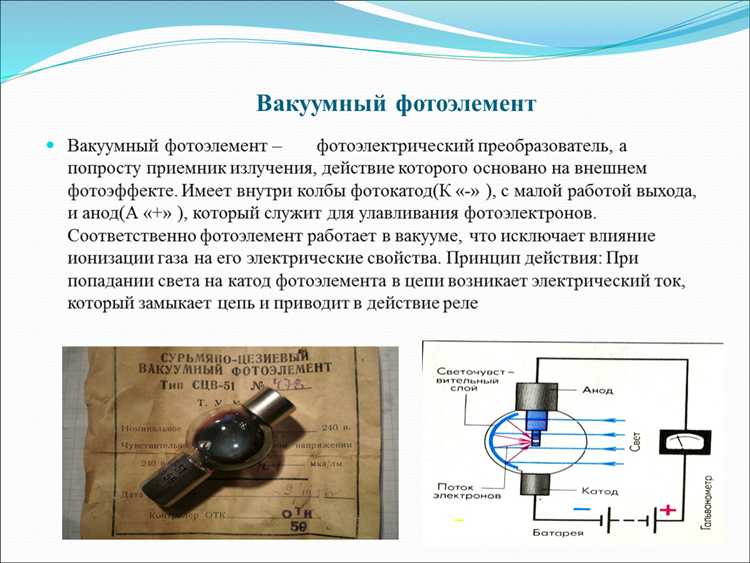

Катод в вакуумном фотоэлементе служит источником фотоэлектронов. Он покрыт фоточувствительным слоем, чаще всего на основе цезия, сурьмы или их соединений. Под действием света с достаточной энергией (выше работы выхода материала) катод испускает электроны за счёт фотоэффекта. Освещение направляется исключительно на катод, так как только его поверхность реагирует на световое воздействие.
Анод выполняет функцию сбора выбитых фотоэлектронов. Он располагается напротив катода и подключается к положительному полюсу внешнего источника напряжения. Это создаёт электрическое поле, ускоряющее электроны и направляющее их к аноду. При попадании электронов на анод возникает ток, пропорциональный интенсивности падающего света.
Для стабильной работы фотоэлемента: катод должен иметь равномерное фоточувствительное покрытие и располагаться так, чтобы исключить затенение; анод – иметь форму, обеспечивающую эффективный сбор электронов (например, в виде сетки или кольца).
Внутри колбы поддерживается высокий вакуум, чтобы исключить столкновения электронов с молекулами газа. Это критично для сохранения точности фотоэлектрического сигнала и стабильности тока насыщения.
Принцип фотоэлектрического эффекта в вакууме

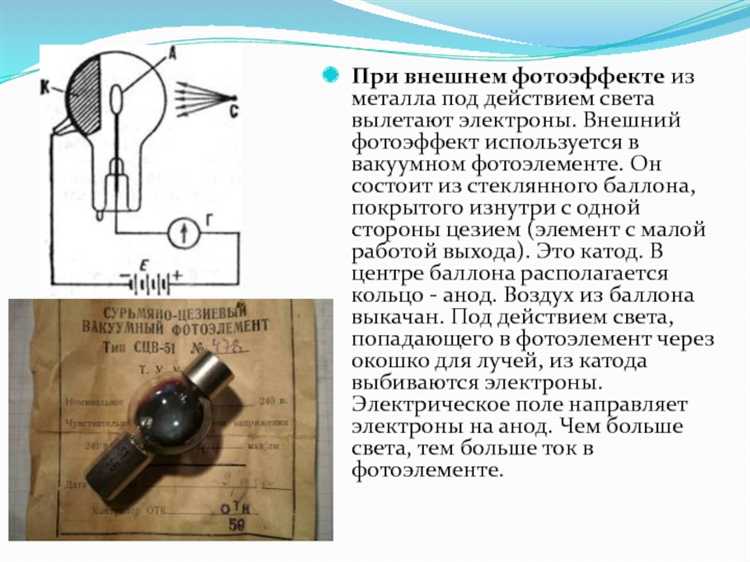

В вакуумном фотоэлементе используется внешний фотоэффект: под действием света электроны испускаются с поверхности металла. Фотоэлемент состоит из катода и анода, размещённых в герметичной колбе с разреженным воздухом или инертным газом. Источник света направляется исключительно на катод – именно этот электрод освещается.
Катод покрыт веществом с низкой работой выхода, чаще всего оксидами щелочных металлов, например цезия или калия. При поглощении фотона с энергией, превышающей работу выхода, электрон преодолевает потенциальный барьер и покидает поверхность катода.
Анод не освещается. Его задача – собирать фотоэлектроны, создавая направленный ток. Между электродами подается положительное напряжение на анод, чтобы ускорить движение электронов от катода. Без внешнего напряжения ток возможен лишь при достаточной кинетической энергии испущенных электронов.
Энергия фотона рассчитывается по формуле:
| E = hν |
где E – энергия фотона, h – постоянная Планка (6,626×10⁻³⁴ Дж·с), ν – частота падающего света.
Условие выбивания электрона:
| hν > A |
где A – работа выхода материала катода.
Фотоэлектрический ток напрямую зависит от интенсивности света и не зависит от его частоты, если частота превышает пороговую. Частота влияет на начальную скорость фотоэлектронов, а не на их количество.
Вакуумная среда исключает рассеяние электронов и контакт с молекулами газа, повышая стабильность и воспроизводимость результатов.
Почему свет направляется именно на катод
В вакуумном фотоэлементе катод покрыт фоточувствительным материалом, способным испускать электроны под действием света. Анод не обладает такими свойствами, поэтому освещение его не вызывает фотоэмиссии.
Катод изготавливается из материалов с низкой работой выхода – например, цезий, калий или соединения серебра с кислородом. Эти вещества позволяют эффективно преобразовывать энергию фотонов в кинетическую энергию электронов. Если свет не попадает на катод, фотоэлектрический эффект не реализуется, и ток в цепи отсутствует.

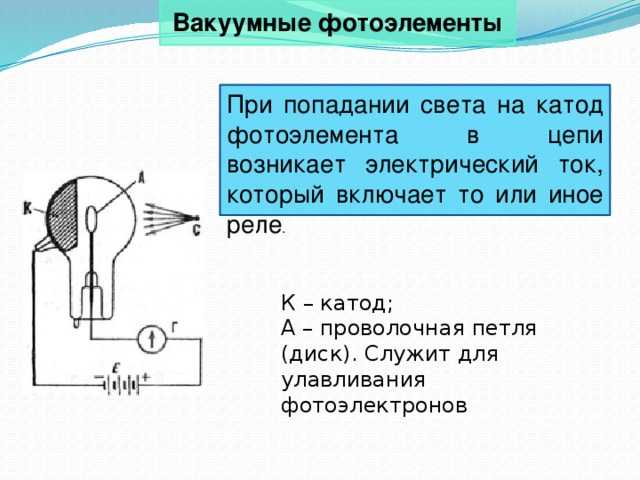

Расположение катода в конструкции фотоэлемента обеспечивает его прямую видимость через прозрачное окно. Световое излучение должно попадать именно на активную поверхность, чтобы инициировать испускание электронов в сторону анода, создавая измеримый ток.
При отклонении светового потока от катода эффективность устройства резко падает. Даже небольшое смещение фокусировки приводит к снижению чувствительности. Поэтому в фотометрических приборах используют линзы и зеркала, точно нацеленные на катод, чтобы обеспечить максимум поглощения фотонов.
Рекомендация: при проектировании систем освещения фотоэлемента следует исключить любые препятствия между источником света и катодом, а также тщательно выравнивать оптическую ось устройства.
Материалы катода и их фоточувствительность
Наиболее чувствительными в вакуумных фотоэлементах считаются катоды, изготовленные на основе щелочных металлов. Цезий, калий и натрий демонстрируют высокую квантовую эффективность в области ультрафиолетового и видимого спектра. Цезий-фотокатоды, например, начинают фотоэмиссию при длине волны около 550 нм, что соответствует зелёной области спектра. Их рабочий диапазон простирается до 200 нм.
Катоды из серебряно-кислородно-цезиевого состава (Ag-O-Cs) используются в приборах, работающих в ближнем ультрафиолете. Они характеризуются высокой чувствительностью при длинах волн от 200 до 400 нм. Важно учитывать, что такие материалы быстро деградируют при наличии остаточных газов, поэтому требуют высокого вакуума.
Бикалийные катоды (K₂CsSb) обеспечивают стабильную работу при температурах до 100 °C и сохраняют чувствительность в широком диапазоне – от 300 до 600 нм. Их применяют в фотометрах и спектрофотометрах. Сурьмяно-цезиевые катоды (Cs₃Sb) менее чувствительны, но обладают хорошей термостойкостью и стабильностью характеристик при длительной эксплуатации.
Выбор материала катода определяется необходимой спектральной чувствительностью и условиями эксплуатации. При работе с ультрафиолетовым излучением предпочтение отдают оксидно-щелочным соединениям. Для видимого диапазона – цезий-сурьмяным и серебряным катодам. При необходимости максимального тока фотоэмиссии используют композитные структуры с пониженной работой выхода.
Как освещение катода влияет на ток в цепи

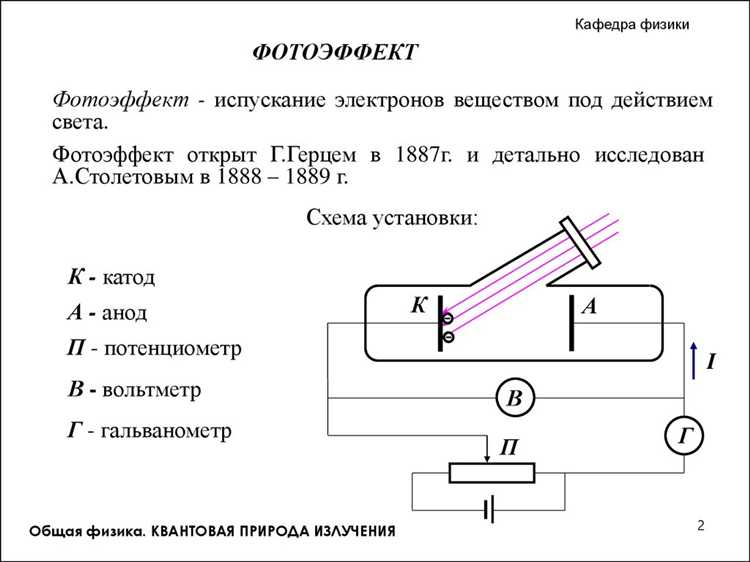

При освещении катода вакуумного фотоэлемента фотоны выбивают из его поверхности электроны. Это явление подчиняется закону внешнего фотоэффекта, количественно описываемому уравнением Эйнштейна: \( E = h\nu = A_{\text{вых}} + \frac{1}{2}mv^2 \). Количество высвобождаемых электронов и, соответственно, ток в цепи зависят от ряда факторов.
- Увеличение интенсивности света при постоянной частоте приводит к пропорциональному росту фототока. Это связано с увеличением числа фотонов, попадающих на катод за единицу времени.
- Частота света должна превышать пороговое значение, соответствующее работе выхода материала катода. При недостаточной частоте ток не возникает, даже при высокой интенсивности.
- Материал катода определяет пороговую частоту и эффективность фотоэмиссии. Например, у цезия работа выхода ниже, чем у меди, поэтому при одинаковых условиях фототок будет выше у фотоэлемента с цезиевым катодом.
- При достижении насыщения ток перестает увеличиваться, даже при дальнейшем росте освещенности. Это связано с ограничением числа электронов, успевающих достичь анода.
- Ускоряющее напряжение между катодом и анодом влияет на форму вольт-амперной характеристики. При малом напряжении часть электронов не долетает до анода, и ток занижен.
Для стабильного фототока необходимо поддерживать постоянную интенсивность света, выбирать катод с подходящими фотоэлектрическими свойствами и обеспечивать достаточное ускоряющее напряжение.
Роль анода в процессе сбора фотоэлектронов
Анод в вакуумном фотоэлементе служит для сбора фотоэлектронов, выбитых с фотокатода под воздействием света. Его задача – обеспечить эффективный и направленный ток электронов, что напрямую влияет на выходной сигнал и чувствительность устройства.
Для успешного сбора анод должен иметь положительный потенциал относительно фотокатода, создавая электрическое поле, направленное к себе. Это поле ускоряет фотоэлектроны, минимизируя их потери при прохождении через вакуум. Недостаточный потенциал снижает ток искажая показания, избыточный может вызвать нежелательные эффекты, такие как вторичная эмиссия или ионизация остатков газа.
Форма и расположение анода влияют на траекторию фотоэлектронов. Оптимально, если анод имеет гладкую поверхность и размещается близко к фотокатоду, чтобы сократить путь движения электронов и уменьшить вероятность их рассеяния. Конструкции с сетчатым анодом повышают проницаемость для фотонов, если требуется освещение именно анода, однако в классических схемах освещается исключительно фотокатод.
Материал анода должен обладать хорошей проводимостью и устойчивостью к воздействию электронов. Чаще всего используют металлы с низким потенциалом работы, чтобы избежать накопления зарядов и минимизировать паразитные эффекты.
При наладке вакуумного фотоэлемента важно контролировать напряжение между анодом и катодом в пределах, рекомендованных техническими характеристиками прибора, чтобы сохранить стабильность тока и избежать перегрева анода.
Ошибки при подключении источника света в лабораторной практике
Частая ошибка – неправильное расположение источника света относительно вакуумного фотоэлемента. Источник должен быть направлен точно на катод, поскольку именно катод испускает фотоэлектроны при освещении. Освещение анода не приводит к генерации фототока искажает результаты эксперимента.
Еще одна распространённая ошибка – использование источника света с неподходящей длиной волны. Для возбуждения фотоэлектронов требуется свет с энергией, превышающей работу выхода катода. Использование лампы с длинноволновым излучением не создаст фототок, что часто неправильно интерпретируется как неисправность установки.
Необходимо также контролировать интенсивность света. Слишком высокая яркость может приводить к перегреву катода и изменению его характеристик, а слишком слабый свет – к недостоверным измерениям фототока. Оптимальное расстояние от источника до катода выбирают экспериментально с учётом конструкции фотоэлемента.
Подключение питания источника света без стабилизации вызывает пульсации интенсивности, что приводит к нестабильности фототока и усложняет анализ результатов. Рекомендуется использовать стабилизированные источники питания или фильтры.
Игнорирование оптических помех, таких как отражения от стенок камеры или попадание внешнего света, снижает точность измерений. Все лишние световые потоки следует исключить, используя коллиматоры или светозащитные экраны.
Вопрос-ответ:
Какой именно электрод в вакуумном фотоэлементе излучает свет при работе устройства?
В вакуумном фотоэлементе свет излучает катод. Это электрод, покрытый фоточувствительным материалом, который при попадании света испускает электроны. Анод же служит для сбора этих электронов, а не для излучения света.
Почему именно катод считается освещаемым электродом в вакуумном фотоэлементе, а не анод?
Катод — это тот электрод, на поверхность которого направляется свет. Его материал способен поглощать фотон и при этом высвобождать электроны, что и создает фотоэффект. Анод, наоборот, расположен так, чтобы принимать эти электроны и передавать их во внешнюю цепь, но он не взаимодействует со светом напрямую.
Какие материалы чаще всего применяются для катода в вакуумных фотоэлементах, и как это связано с освещением электрода?
Для катода выбирают материалы с низкой работой выхода электрона, например, цезий или сернистые соединения. Это позволяет фотонам, попадающим на катод, эффективно выбивать электроны. Сам факт того, что свет падает именно на катод, объясняется необходимостью стимулировать выброс электронов именно с его поверхности.
Можно ли считать, что освещение катода в вакуумном фотоэлементе происходит равномерно по всей поверхности?
Освещение катода зависит от конструкции фотоэлемента и условий падающего света. В большинстве случаев свет направляется так, чтобы максимально покрыть активную область катода, но равномерность может варьироваться из-за формы и размеров электрода, а также от угла падения света.
Какая роль освещенного катода в процессе генерации электрического тока в вакуумном фотоэлементе?
Катод, освещенный светом, испускает электроны за счет фотоэффекта. Эти электроны затем движутся к аноду, создавая ток. Таким образом, катод служит источником электронов, а свет — стимулом для их высвобождения, что позволяет преобразовывать световую энергию в электрическую.
