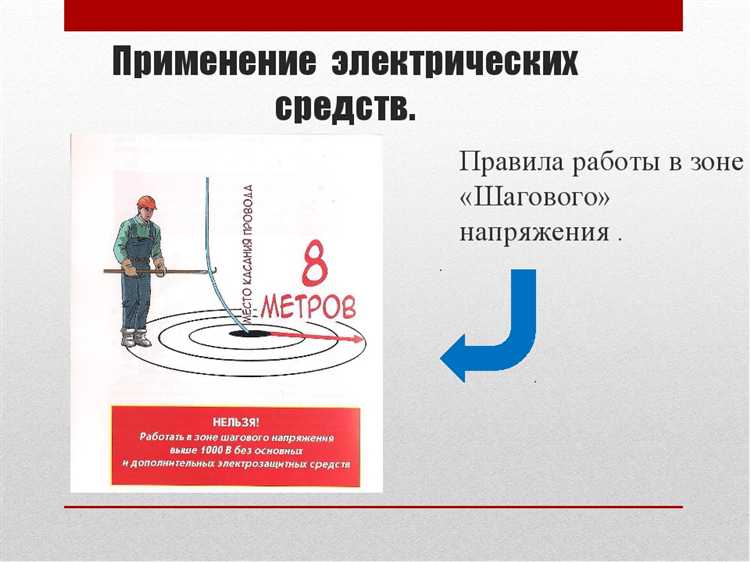

Какой максимальный радиус поражения при шаговом напряжении

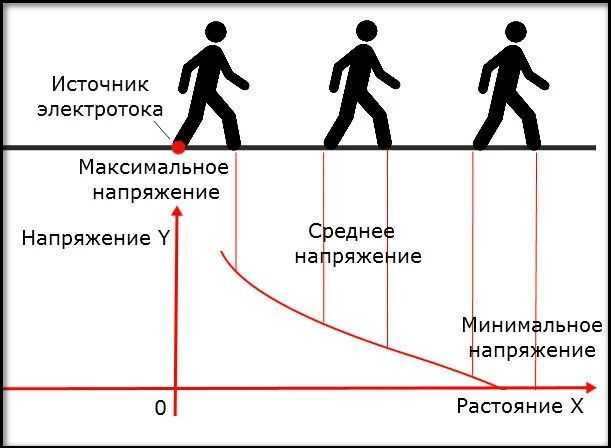

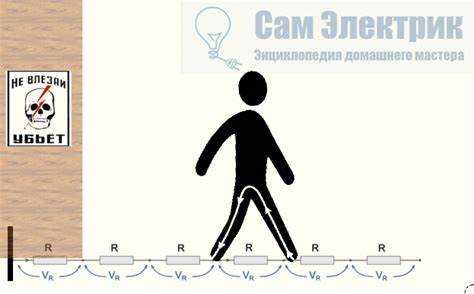

Шаговое напряжение представляет собой разность потенциалов между двумя точками земли, на которые одновременно наступает человек во время грозового разряда или короткого замыкания на землю. Даже при отсутствии прямого контакта с токоведущими частями, этот тип поражения может быть смертельно опасным. В зоне действия шагового напряжения человек становится проводником между участками с разным потенциалом, в результате чего через его тело проходит электрический ток.

Максимальный радиус поражения зависит от нескольких факторов: силы тока замыкания на землю, сопротивления грунта, рельефа местности и влажности почвы. При разряде молнии ток может достигать 200 кА, а зона распространения опасного шагового напряжения может превышать 20 метров от точки входа тока в землю. Особенно опасны песчаные и сухие грунты – они увеличивают сопротивление и способствуют большему перепаду потенциалов.

Рекомендуемая мера предосторожности – избегать нахождения вблизи опор ЛЭП, молниеотводов и трансформаторных подстанций во время грозы. При невозможности покинуть опасную зону необходимо перемещаться мелкими шагами, не превышающими 10–15 см, либо перемещаться прыжками на двух ногах. Это снижает разницу потенциалов между точками контакта с землёй и минимизирует риск поражения.

Для специалистов, работающих в зоне возможного возникновения замыкания на землю, обязательны защитные меры: диэлектрическая обувь, использование переносных заземлений, предварительная оценка сопротивления грунта. При проектировании объектов учитывается не только ток короткого замыкания, но и расчётное распределение потенциалов на поверхности, позволяющее определить допустимую зону пребывания людей.

Что определяет радиус поражения при шаговом напряжении

Радиус поражения при шаговом напряжении зависит от нескольких ключевых параметров, среди которых первостепенное значение имеют удельное сопротивление грунта, сила тока замыкания на землю и характер рассеяния тока в почве.

Удельное сопротивление грунта (Ом·м) определяет, насколько ток растекается в окружающей среде. В глинистых и влажных почвах, где сопротивление ниже 50 Ом·м, ток распространяется шире, что увеличивает опасный радиус. В песчаных или скальных почвах с сопротивлением выше 1000 Ом·м зона поражения сужается, но напряжение в пределах этой зоны возрастает.

Сила тока короткого замыкания напрямую влияет на величину шагового напряжения. При токе выше 5 кА возможен смертельный потенциал даже на расстоянии 2–3 метров от точки входа тока в землю. Чем выше ток, тем дальше распространяется опасное напряжение.

Геометрия заземляющего устройства играет критическую роль. Точечное заземление создает более высокий градиент потенциала, в отличие от протяженных или заземляющих сеток, равномерно распределяющих ток. Устройство с малой площадью контакта с грунтом увеличивает локальную плотность тока, усиливая шаговое напряжение на близком расстоянии.

Влажность и температура почвы влияют на изменение её сопротивления в реальном времени. При промерзании грунта токи распространяются поверхностно, увеличивая напряженность в зоне шагового воздействия. После дождя, наоборот, зона поражения расширяется из-за снижения сопротивления.

Для минимизации радиуса опасного воздействия рекомендуется снижать удельное сопротивление почвы путем увлажнения или добавления проводящих наполнителей, применять распределенные заземления и контролировать величину тока замыкания средствами защиты.

Как влияет сопротивление грунта на радиус поражения

Сопротивление грунта напрямую определяет величину шагового напряжения, возникающего при замыкании на землю. Чем ниже удельное сопротивление, тем больше ток растекается по поверхности, уменьшая напряжённость на единицу длины. При высоком сопротивлении грунта ток концентрируется ближе к точке входа, что увеличивает градиент напряжения и, следовательно, радиус потенциально опасной зоны.

Песчаные и сухие каменистые почвы обладают сопротивлением от 1000 до 3000 Ом·м. В таких условиях шаговое напряжение остаётся высоким даже на удалении 10–15 метров от точки поражения.
Суглинки и чернозёмы имеют сопротивление 50–300 Ом·м. Радиус опасной зоны ограничен, поскольку ток быстрее рассеивается, снижая напряжение.
Насыщенные влагой или глинистые почвы с сопротивлением менее 30 Ом·м обеспечивают широкое растекание тока, но с минимальным напряжением на малых расстояниях. Радиус поражения редко превышает 5 метров.

Для повышения электробезопасности:

В зонах с высоким сопротивлением использовать заземляющие устройства с увеличенной площадью контакта – горизонтальные заземлители, сетки, кольца.
На участках с переменным составом грунта проводить локальные замеры сопротивления на глубине 0,5–1 м – шаг 5 м по радиусу от заземлителя.
При проектировании учитывать сезонные изменения влажности: зимой и летом сопротивление возрастает, увеличивая опасную зону.

Точное знание характеристик грунта позволяет не только прогнозировать радиус поражения, но и снижать его за счёт инженерных решений.

Типичные значения радиуса поражения для разных классов подстанций

На распределительных подстанциях 6–10 кВ шаговое напряжение может достигать опасных уровней в радиусе до 5 метров от точки замыкания. При нормировании защитных мероприятий следует учитывать минимальное расстояние 3 метра от предполагаемой точки выхода тока на поверхность.

Для подстанций среднего класса напряжения 35–110 кВ радиус опасной зоны увеличивается до 10–15 метров. При расчетах берут во внимание сопротивление грунта, однако в большинстве случаев при влажной почве зона поражения стабильно превышает 12 метров. Установка выравнивающей сетки обязательна на всей площади обслуживания.

На подстанциях 220 кВ и выше шаговое напряжение способно создавать поражающие потенциалы в радиусе до 25 метров от точки замыкания. В зоне высоких токов растекания обязательна установка сплошных заземляющих сеток и ограничение доступа персонала за пределами радиуса 20 метров при аварийных режимах.

В условиях повышенной проводимости грунта (глина, мокрый песок) радиус поражения для всех классов подстанций увеличивается на 20–30%. В таких случаях целесообразно использовать дополнительное уравнивание потенциалов за пределами основной заземляющей зоны.

Методы расчета радиуса поражения при проектировании заземления

Радиус поражения при шаговом напряжении определяется как расстояние от точки попадания тока молнии или замыкания, на котором напряжение между шагами человека достигает опасного уровня. При проектировании заземляющих устройств критически важно учитывать величину этого радиуса для обеспечения электробезопасности.

Расчет выполняется по формуле: R = √(Uш / (ρ × Iш)), где:

R – радиус поражения, м;
Uш – предельно допустимое шаговое напряжение, В (обычно принимается 50 В для нормальных условий, 25 В – для повышенной влажности);
ρ – удельное сопротивление грунта, Ом·м;
Iш – плотность тока растекания, А/м² (зависит от типа заземлителя и тока замыкания).

Уточнение параметров: Для типового вертикального заземлителя плотность тока растекания можно оценивать как Iш = I / (2πL), где L – длина заземлителя, I – ток замыкания на землю. Для сетчатых или ленточных заземлителей учитываются геометрические коэффициенты эквивалентной поверхности растекания.

Практическая рекомендация: для глинистых и влажных грунтов, имеющих ρ < 100 Ом·м, радиус поражения обычно не превышает 3–4 метров. В сухих песчаных или скальных грунтах с ρ > 500 Ом·м радиус может достигать 10 метров и более. В таких условиях рекомендуется устраивать изолирующие покрытия или ограничительные ограждения в пределах расчетного радиуса.

Контроль параметров: после монтажа заземления обязательны измерения переходного сопротивления и локальных потенциалов. Расчетные данные уточняются по результатам испытаний, с использованием потенциометров и измерителей шагового напряжения.

Полевые измерения радиуса поражения: приборы и процедуры

Для определения максимального радиуса поражения при шаговом напряжении в полевых условиях применяются специализированные измерительные комплексы, обеспечивающие высокую точность регистрации потенциалов на грунте. Основные приборы – вольтметры высокой чувствительности (не менее 1 мкВ) и электродные системы с регулируемым базисом. Наиболее эффективны четырехэлектродные схемы типа ВЕННЕР с расстоянием между электродами от 0,5 до 2 м в зависимости от ожидаемого градиента напряжения.

Перед началом измерений грунт очищается от мусора и увлажняется в зоне установки электродов для стабилизации контактного сопротивления. Электроды заглубляют на глубину не менее 15 см. Источник тока подключают к двум крайним электродам, а потенциалы фиксируют на внутренних. Токовый импульс должен быть коротким (до 0,5 с), с амплитудой до 20 А, чтобы имитировать разряд молнии или отказ заземляющего устройства.

Измерения проводят по радиальным линиям от предполагаемого центра поражения с шагом 0,5–1 м. На каждом шаге регистрируют падение напряжения между двумя точками, расположенными на длине шага человека (0,8 м). Пороговое значение шагового напряжения принимается как 50 В при длительности импульса до 1 с. Расстояние, на котором зафиксировано напряжение ниже этого уровня, считается границей поражения.

Контроль точности выполняется с помощью дублирующих замеров на тех же координатах спустя 10–15 минут. Рекомендуется использование GPS-меток для фиксации координат точек замеров. Измерения должны повторяться при разных погодных условиях и типах грунта для получения достоверной картины распределения потенциалов.

Полевые данные обрабатываются в программных комплексах, таких как Surfer или Res2Dinv, для построения изопотенциальных карт. Эти карты позволяют визуализировать зоны с повышенным риском шагового напряжения и корректировать проектные решения по заземлению.

Ошибки при оценке радиуса поражения в аварийных ситуациях

Вторая распространённая ошибка – игнорирование рельефа и наличия поверхностных объектов, которые изменяют распределение потенциалов. Например, асфальт и бетон повышают сопротивление поверхности, уменьшая радиус поражения, тогда как влажная растительность и грязь могут его увеличить.

Отсутствие учета динамики тока при аварийных разрядах приводит к неточной оценке. В реальных условиях токи не постоянны и могут иметь пиковые значения, вызывающие локальные превышения шагового напряжения за пределами расчетного радиуса.

Недооценка влияния фазового угла тока и частоты также снижает точность расчетов. В промышленной среде частотные составляющие и нелинейные характеристики почвы изменяют распределение напряжений, что не учитывается в упрощённых моделях.

Рекомендуется использовать измерения удельного сопротивления почвы непосредственно на месте аварии и применять модели с учетом рельефа и временных характеристик токов. Внедрение специализированных программных средств с геоинформационными данными повышает точность оценки радиуса поражения шаговым напряжением.

Меры защиты персонала в зоне действия шагового напряжения

Шаговое напряжение возникает в случае повреждения оборудования или при заземлении токов короткого замыкания, создавая опасную разность потенциалов на поверхности земли. Для защиты персонала необходимо строго соблюдать комплекс мероприятий, направленных на снижение риска поражения.

Изоляция и ограничение доступа:
- Ограждение зоны с высоким шаговым напряжением специальными барьерами с предупреждающими знаками.
- Организация безопасных проходов с искусственными изолирующими покрытиями (резиновые коврики, деревянные настилы).
Использование заземляющих устройств:
- Обеспечение эффективного заземления оборудования и конструкции для снижения разности потенциалов.
- Регулярная проверка сопротивления заземления – не более 4 Ом для промышленных объектов с повышенными требованиями.
Применение средств индивидуальной защиты (СИЗ):
- Изолирующая обувь с минимальной толщиной подошвы 10 мм и сопротивлением изоляции не менее 100 кОм.
- Изолирующие перчатки, проверенные на рабочее напряжение с периодичностью не реже 1 раза в 6 месяцев.
Обучение и инструктаж персонала:
- Регулярные тренировки по распознаванию и действиям при появлении шагового напряжения.

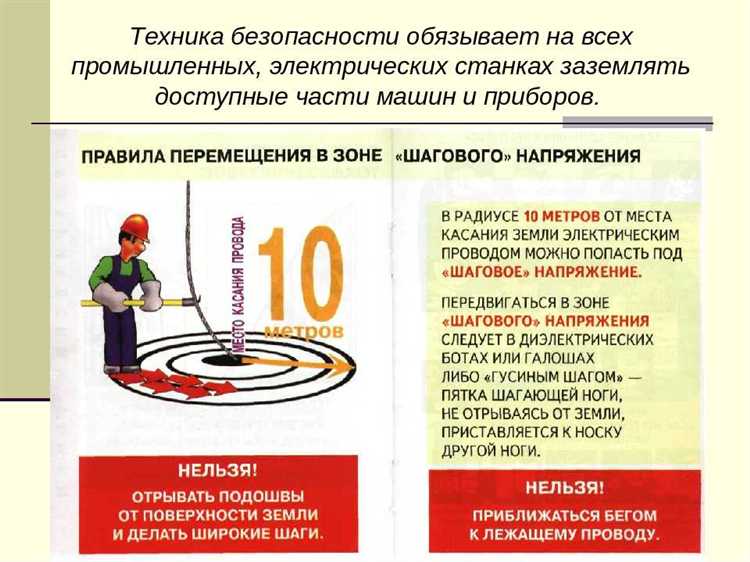

- Инструктаж по правилам движения – шаги на носках или узкой постановке стоп для уменьшения контактной площади и разности потенциалов.
Контроль и мониторинг опасной зоны:
- Использование специальных приборов для измерения потенциала поверхности земли перед началом работ.
- Автоматическое отключение источников питания при превышении пороговых значений напряжения на земле.
Планирование работ:
- Проведение ремонтных и эксплуатационных работ в период минимальной нагрузки и отсутствия грозовых условий.
- Организация работы в бригадах с обязательным контролем безопасности одним из участников.

Вопрос-ответ:

Что такое шаговое напряжение и почему важно учитывать максимальный радиус поражения при его воздействии?

Шаговое напряжение — это разница потенциалов между двумя точками на поверхности земли, на расстоянии шага человека. При повреждении электроустановок или ударах молнии на земле могут возникать опасные напряжения, способные привести к поражению человека электрическим током. Максимальный радиус поражения показывает, на каком расстоянии от источника опасного напряжения риск для жизни и здоровья сохраняется, что помогает правильно организовать меры безопасности и защиту территории.

Какие факторы влияют на величину максимального радиуса поражения при шаговом напряжении?

На максимальный радиус поражения влияют несколько ключевых факторов: сопротивление грунта, сила тока в момент пробоя, конфигурация заземляющей системы, влажность и состав почвы, а также погодные условия. Например, в почвах с низким сопротивлением радиус может увеличиваться из-за более легкого распространения напряжения по поверхности. Кроме того, интенсивность и длительность воздействия тока играют роль в определении степени опасности.

Как рассчитывается максимальный радиус поражения при шаговом напряжении на практике?

Расчет максимального радиуса базируется на анализе распределения напряжений на поверхности земли вокруг точки заземления или удара тока. Для этого используют математические модели, учитывающие параметры источника тока, сопротивление почвы и размеры потенциально опасной зоны. Важно учитывать не только теоретические значения, но и проводить измерения на месте, так как реальные условия могут значительно отличаться от расчетных из-за неоднородности грунта и других факторов.

Какие меры безопасности применяются для уменьшения риска поражения шаговым напряжением в зонах с высоким максимальным радиусом поражения?

Для снижения риска используют заземляющие устройства с низким сопротивлением, создают специальные защитные ограждения, устанавливают предупредительные знаки и ограничивают доступ людей к опасной зоне. Также важна регулярная проверка и обслуживание систем заземления, чтобы они сохраняли свои характеристики. В некоторых случаях применяют покрытие поверхности из материалов с высоким сопротивлением, что уменьшает протекание тока через тело человека.

Каким образом знание максимального радиуса поражения помогает в проектировании электроустановок и систем заземления?

Зная максимальный радиус поражения, проектировщики могут грамотно размещать заземляющие устройства и определять безопасные зоны вокруг них. Это позволяет снизить риск случайного контакта человека с опасными напряжениями, повысить надежность защиты и предотвратить несчастные случаи. Кроме того, эти данные помогают определить оптимальные параметры защитных мероприятий и минимизировать затраты на обеспечение безопасности.

Что влияет на величину максимального радиуса поражения при шаговом напряжении?

Максимальный радиус поражения при шаговом напряжении определяется несколькими факторами. Во-первых, это величина и распределение напряжения на поверхности земли в зоне пробоя или замыкания. Во-вторых, важную роль играет сопротивление почвы и покрытий, так как от этого зависит, как быстро и равномерно рассеивается ток. Также учитываются параметры самого тела человека — масса, положение ног, контакт с землей. Чем выше напряжение и сопротивление человека, тем больше зона, в которой возможно возникновение опасного потенциала между ступнями.
