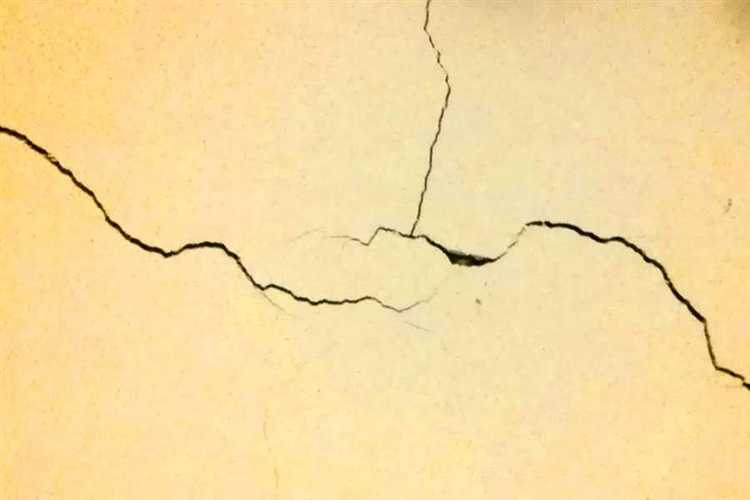

Растрескивание цементной плитки в процессе высыхания чаще всего обусловлено нарушением баланса между скоростью испарения влаги и гидратацией цементного состава. Если вода уходит слишком быстро, кристаллизация цементного камня не завершается, что ослабляет структуру плитки. Особенно подвержены этому дефекту изделия, высушиваемые при температуре выше 25 °C или при интенсивной вентиляции без контроля влажности воздуха.
Одной из ключевых причин является несоблюдение правильной пропорции компонентов смеси. Превышение содержания цемента или недостаток заполнителей увеличивает усадку. Кроме того, использование некачественного песка с высокой долей пыли или глины нарушает сцепление внутри структуры, что способствует образованию микротрещин ещё до полной сушки.
Важно учитывать характеристики формы и толщину плитки. Изделия с переменной толщиной, острыми углами или недостаточной арматурой склонны к неравномерному высыханию, что вызывает внутренние напряжения. Эти напряжения накапливаются и приводят к разрушению структуры в наиболее уязвимых участках.
Отсутствие должного ухода за плиткой в первые 7 суток после формовки – одна из самых распространённых ошибок. Без увлажнения в течение этого периода гидратация прекращается, и в материале появляются усадочные трещины. Для предотвращения этого необходимо поддерживать стабильную влажность не менее 90 % и температуру около 20 °C.
Нарушение водоцементного соотношения при замесе раствора
Оптимальное водоцементное соотношение (В/Ц) для цементной плитки составляет 0,35–0,45. Превышение этого диапазона приводит к избыточной пористости и снижению прочности материала, что провоцирует образование трещин при высыхании. Недостаток воды, наоборот, мешает полноценной гидратации цемента, оставляя в структуре плитки непрореагировавшие частицы, снижающие монолитность.
Избыточная вода повышает подвижность раствора, но создает микропоры при испарении. Эти поры формируют капиллярную сетку, через которую при высыхании возникают напряжения, вызывающие усадочные трещины. Особенно критично это в условиях неравномерного высыхания, когда поверхностный слой теряет влагу быстрее, чем внутренний.
Недостаток воды делает раствор жестким, затрудняет его укладку и приводит к неравномерному распределению цементного теста. Это вызывает локальные напряжения и образование внутренних пустот, в которых концентрируются микротрещины, прогрессирующие при последующей сушке.
Рекомендуется использовать точную дозировку воды, строго контролируя влажность песка и температуру окружающей среды. При использовании сухих смесей необходимо учитывать, что каждые 1% влаги в наполнителях могут существенно изменить реальное В/Ц, особенно при малых объемах замеса.
Контроль водоцементного соотношения возможен с помощью лабораторного оборудования или практического теста: правильно замешанный раствор сохраняет форму в комке и не растекается. Невнимание к этому параметру – одна из главных технологических ошибок при производстве плитки.
Использование некачественного или загрязнённого песка
Глинистые включения снижают прочность цементного камня за счёт ухудшения контакта между цементом и зернами заполнителя. При высыхании такие включения ведут к внутренним напряжениям, особенно в верхнем слое плитки, где испарение влаги происходит быстрее.
Органические примеси (листья, кора, перегной) вступают в реакцию с вяжущими веществами, замедляя или искажая процесс гидратации цемента. В результате формируется рыхлая структура, склонная к растрескиванию даже при минимальных деформациях.
Соли и сульфаты, присутствующие в загрязнённом песке, вызывают вторичные химические реакции внутри затвердевшего бетона. Эти реакции сопровождаются увеличением объема продуктов и формированием микротрещин, особенно в условиях перепадов влажности и температуры.
Рекомендации: использовать промытый речной или кварцевый песок с фракцией 0,5–2 мм; исключать поставки из карьеров с высоким содержанием глины; проверять сырьё методом отстаивания в воде и лабораторным анализом на содержание растворимых солей и органических веществ.
Качество песка должно быть подтверждено сертификатом и регулярно проверяться на производстве во избежание скрытых дефектов, способных привести к потере целостности готовой плитки.
Отсутствие контроля температуры и влажности в процессе сушки
Резкие колебания температуры и относительной влажности воздуха в сушильной камере приводят к неравномерному испарению воды из массы цементной плитки. Это вызывает внутренние напряжения, результатом которых становятся микротрещины на поверхности и в теле изделия. При превышении температуры свыше 40 °C вода испаряется слишком быстро, не успевая равномерно распределиться внутри структуры, что провоцирует деформации.
Недостаточная влажность воздуха (менее 50 %) ускоряет испарение с наружных слоёв, в то время как внутренняя влага ещё не вышла. Образуется градиент влажности, создающий внутреннее давление. Это нарушает адгезию между слоями и приводит к отслаиванию и растрескиванию.
Оптимальные условия сушки: температура 20–30 °C и влажность 60–70 %. Эти параметры обеспечивают равномерное испарение и снижение напряжений. Важно использовать автоматические системы контроля микроклимата с возможностью регулировки в реальном времени. Недопустимо сушить плитку в неотапливаемых или плохо вентилируемых помещениях, где невозможно поддерживать стабильные условия.
Рекомендуется применять ступенчатый режим сушки: сначала выдержка при высокой влажности, затем постепенное снижение. Это позволяет стабилизировать структуру плитки и предотвратить появление дефектов. Игнорирование этих параметров снижает прочностные характеристики изделия и приводит к его преждевременному разрушению при эксплуатации.
Добавление слишком большого количества пигментов или добавок
Превышение допустимого количества пигментов или химических добавок в составе цементной плитки приводит к нарушению водно-цементного баланса и ухудшению структуры материала. Избыточный пигмент препятствует полноценному гидратационному процессу, снижая прочность сцепления цементного камня.
Органические и неорганические добавки, в том числе пластификаторы и ускорители, при превышении рекомендованных дозировок могут вызвать неравномерное испарение влаги, что провоцирует внутренние напряжения. Результат – микротрещины, которые усиливаются по мере высыхания и становятся видимыми на поверхности плитки.
Рекомендуемая дозировка пигмента не должна превышать 5% от массы цемента. Для добавок допустимые пределы зависят от их типа и указываются производителем. Важно строго соблюдать технологическую рецептуру и проводить предварительные тесты на малых партиях, особенно при работе с новыми компонентами.
Недопустимо компенсировать ухудшенную текучесть раствора за счёт увеличения дозировки пластификатора. Это приводит к ослаблению структуры и нарушению равномерности высыхания. Вместо этого следует скорректировать соотношение воды и цемента или использовать совместимые компоненты с подтверждённой совместимостью.
Резкие перепады температуры на ранних стадиях твердения
Температурные колебания в первые 48 часов после укладки цементной плитки критически влияют на микроструктуру формирующегося материала. В этот период происходит гидратация цемента – экзотермическая реакция, требующая стабильного температурного режима. Резкие перепады способствуют неравномерному испарению влаги, образованию внутренних напряжений и, как следствие, микротрещин.
- При снижении температуры ниже +5 °C гидратация практически останавливается, что ведёт к незавершённому формированию цементного камня и потере прочности.
- При резком повышении температуры выше +30 °C ускоряется испарение воды с поверхности, в то время как внутренняя часть остаётся насыщенной влагой. Это вызывает градиенты влажности и приводит к короблению и трещинообразованию.
- Перепады более 15 °C в течение суток увеличивают риск расслоения и потери адгезии между слоями плитки, особенно при наличии декоративного слоя.
Для предотвращения термического шока:
- Изолировать зону укладки от внешней среды с помощью термоодеял или палаток, особенно при наружных работах.
- Исключить работы при прогнозируемых резких изменениях температуры в течение ближайших 72 часов.
- Использовать добавки-модификаторы, стабилизирующие тепловыделение и уменьшающие чувствительность к внешним условиям.
- Контролировать температуру поверхности плитки и основания не менее двух раз в сутки на раннем этапе твердения.
Игнорирование терморежима на старте приводит к дефектам, не устраняемым в процессе эксплуатации, включая хрупкость, отслаивание и образование глубоких трещин по шву и телу плитки.
Недостаточное уплотнение смеси в форме
Недостаточное уплотнение цементной смеси при формовании плитки приводит к образованию микропор и воздушных пустот, снижающих её прочность и способствующих появлению трещин при высыхании. При отсутствии должного вибрационного или механического уплотнения плотность смеси уменьшается на 10–15%, что увеличивает усадочные напряжения и риск растрескивания.
Для предотвращения этого рекомендуется использовать вибростолы с частотой не менее 3000 колебаний в минуту и продолжительностью вибрации не менее 20–30 секунд на одну форму. Важно обеспечить равномерное распределение смеси и устранить воздушные пузыри, прокалывая поверхность игольчатым валиком сразу после заливки.
При ручном уплотнении оптимально применять трамбовку с силой воздействия, соответствующей плотности смеси, чтобы избежать локальных разрежений и неоднородностей. Недопустимо заливать смесь с избыточным водоцементным отношением без последующего уплотнения – это увеличивает пористость и ускоряет испарение влаги, вызывая внутренние напряжения.
Контроль влажности смеси до уплотнения должен находиться в пределах 18–22%, что обеспечивает оптимальную текучесть и уплотняемость. Понижение или повышение влажности ведёт к ухудшению связности и росту количества дефектов, способствующих возникновению трещин при сушке.
Ошибки при снятии плитки с формы до достижения прочности
Основная причина растрескивания цементной плитки при слишком раннем снятии с формы – недостаточная механическая прочность материала. Цементный камень в первые сутки набирает лишь около 30-40% от проектной прочности, что делает плитку уязвимой к деформации и микротрещинам. Снятие плитки до достижения минимальной прочности в 70-80% часто приводит к нарушению целостности структуры и возникновению трещин по краям и в центральной части.
Рекомендуемая минимальная выдержка плитки в форме – 48 часов при температуре не ниже +20 °C и влажности не менее 70%. При снижении температуры процесс гидратации цемента замедляется, увеличивая риск повреждения. Снятие плитки при температуре ниже +15 °C допустимо только после 72 часов выдержки.
Важна не только длительность, но и условия твердения. Недостаточная влажность в помещении ускоряет испарение воды из плитки, что снижает прочность и вызывает усадочные напряжения. Для предотвращения растрескивания необходимо обеспечивать влажность не ниже 70% либо использовать укрытия и периодическое опрыскивание поверхности плитки до момента снятия с формы.
При снятии с формы недостаточная прочность проявляется в виде визуальных дефектов: сколов, трещин, отслаиваний и деформаций. Ошибкой является применение механического воздействия (удары, сильное сдавливание) для ускоренного извлечения плитки. Лучшим решением является аккуратное и постепенное извлечение без усилий, с обязательным контролем состояния материала.
Игнорирование технологии ухода за плиткой в первые сутки
В первые 24 часа после укладки цементной плитки происходит активное схватывание цементного раствора, что напрямую влияет на прочность и целостность материала. Несоблюдение рекомендаций по уходу в этот период провоцирует образование трещин и микрорывов.
Основные ошибки и их последствия:
- Недостаточное увлажнение: цементный раствор требует поддержания влажности не менее 70% первые 12-24 часа. Без этого процесс гидратации замедляется, структура плитки становится хрупкой, что приводит к растрескиванию.
- Резкие перепады температуры: при воздействии прямых солнечных лучей или холодного ветра поверхность плитки быстро высыхает, вызывая внутренние напряжения. Оптимальная температура для затвердевания – 15–25 °C.
- Механические нагрузки: ранние шаги по свежей плитке или размещение тяжелых предметов увеличивает риск образования трещин из-за незавершённой прочности.
Рекомендации по уходу в первые сутки:
- Покрыть плитку влажной мешковиной или полиэтиленом для равномерного увлажнения.
- Обеспечить защиту от прямого солнечного света и ветра с помощью временных тентов или защитных экранов.
- Поддерживать температуру в пределах 15–25 °C, избегая резких перепадов.
- Исключить любые нагрузки на плитку до полного затвердевания (минимум 24 часа).
Вопрос-ответ:
Почему цементная плитка трескается после высыхания?
Растрескивание плитки происходит из-за неравномерного испарения влаги, что приводит к внутренним напряжениям в материале. Если цемент высыхает слишком быстро или слой был нанесён слишком толстым, внутри могут появиться микротрещины. Также причиной может стать неправильный состав смеси или недостаток воды при замешивании.
Какие ошибки в технологии укладки могут вызвать появление трещин на цементной плитке?
Часто трещины появляются, если не выдерживать рекомендуемые сроки сушки или если плитка укладывается на неподготовленное основание. Неправильное соотношение воды и цемента, отсутствие армирующих материалов, а также нанесение смеси слишком толстым слоем повышают риск образования трещин. Важно также избегать резких перепадов температуры во время высыхания.
Можно ли избежать растрескивания цементной плитки, если правильно подобрать состав смеси?
Да, правильный подбор компонентов и их пропорций существенно снижает вероятность трещин. Например, добавление пластификаторов улучшает эластичность раствора, а использование качественного цемента и чистого песка обеспечивает однородность состава. Важно соблюдать рекомендации производителя по замешиванию и использовать нужное количество воды для получения пластичной, но не слишком жидкой массы.
Как влияет температура и влажность воздуха на процесс высыхания цементной плитки и образование трещин?
Высокая температура и низкая влажность способствуют быстрому испарению влаги из плитки, что приводит к напряжениям внутри материала и появлению трещин. При слишком холодных условиях вода может замерзать, нарушая структуру цемента. Оптимальные условия — умеренная температура и повышенная влажность в помещении, особенно в первые дни после нанесения.
Какие методы ремонта существуют для плитки, которая уже покрылась трещинами после высыхания?
Для восстановления плитки можно использовать специальные герметики и составы для заделки трещин, которые восстанавливают прочность поверхности и предотвращают дальнейшее разрушение. В некоторых случаях требуется повторное нанесение защитного слоя или ремонт с применением армирующей сетки. Если повреждения слишком серьезные, может потребоваться замена отдельных плиток.
Почему цементная плитка начинает растрескиваться при высыхании?
Растрескивание цементной плитки при высыхании обычно происходит из-за неравномерного испарения влаги и недостаточного контроля над процессом сушки. Если плитка сохнет слишком быстро, внутренняя структура не успевает адаптироваться, что приводит к появлению трещин. Кроме того, в смеси может быть неправильное соотношение компонентов, например, избыток воды или недостаток связующего вещества, что снижает прочность и вызывает деформацию. Важную роль играет также качество материалов и технология изготовления — нарушения в этих аспектах часто становятся причиной дефектов.
Загрузка...
